Ghid Complet: Programarea PLC-urilor Allen Bradley

În lumea automatizărilor industriale, Controlerele Logice Programabile (PLC-uri) reprezintă inima oricărui sistem complex, controlând cu precizie și eficiență procese de la linii de producție la sisteme de tratare a apei. Dintre numeroșii producători, Allen Bradley, parte a Rockwell Automation, se distinge prin fiabilitatea și popularitatea echipamentelor sale. A înțelege și a programa un PLC Allen Bradley nu este doar o abilitate tehnică valoroasă, ci o necesitate pentru oricine lucrează în mentenanță, inginerie sau dezvoltare de sisteme automate. Acest articol îți va oferi o privire de ansamblu detaliată asupra programării PLC-urilor Allen Bradley, de la conceptele de bază până la aplicații practice și sfaturi pentru depanare.

Programarea PLC-urilor Allen Bradley se bazează pe o logică intuitivă, care, odată înțeleasă, deschide porți către controlul unor sisteme incredibil de complexe. Indiferent dacă ești un începător absolut sau un tehnician cu experiență care dorește să-și perfecționeze cunoștințele, informațiile prezentate aici te vor ghida pas cu pas prin universul fascinant al automatizărilor cu PLC-uri.

Ce Este un PLC (Controler Logic Programabil)?

Un Controler Logic Programabil (PLC) este un computer industrial robust, adaptat pentru a controla procese de fabricație, cum ar fi linii de asamblare, dispozitive robotice sau orice activitate care necesită un control de înaltă fiabilitate, ușurință de programare și diagnosticare a erorilor. Dezvoltat inițial pentru a înlocui circuitele complexe de relee, PLC-ul a revoluționat industria prin oferirea unei soluții flexibile și programabile, reducând timpul și costurile asociate cu modificările logicii de control.

Spre deosebire de un computer personal, un PLC este proiectat să funcționeze în medii industriale dure, rezistând la vibrații, temperaturi extreme, umiditate și zgomot electric. Componentele sale principale includ o unitate centrală de procesare (CPU), module de intrare/ieșire (I/O) pentru conectarea la senzori și actuatori, o sursă de alimentare și o interfață de programare. Programul stocat în memoria PLC-ului determină modul în care ieșirile reacționează la intrări, permițând automatizarea completă a proceselor.

Ciclul de Scanare al unui PLC și Modul Său de Funcționare

Modul în care un PLC operează este definit de ciclul său de scanare, un proces repetitiv și continuu care asigură execuția logică a programului și actualizarea stării sistemului în timp real. Înțelegerea acestui ciclu este fundamentală pentru o programare eficientă și o depanare rapidă.

Ciclul de scanare al unui PLC constă, în general, din trei etape principale:

1. Citirea Intrărilor (Input Scan): PLC-ul citește starea tuturor intrărilor fizice (senzori, butoane, întrerupătoare de limită) și le stochează într-o zonă de memorie internă numită tabel de imagine al intrărilor. Această etapă asigură că programul operează cu cele mai actuale informații de la dispozitivele de intrare.
2. Execuția Programului (Program Execution): CPU-ul execută instrucțiunile din programul de utilizator, rând cu rând, de sus în jos și de la stânga la dreapta (în cazul Ladder Logic). Pe baza stării intrărilor (citite în etapa anterioară) și a logicii programului, PLC-ul determină starea logică a ieșirilor și a memoriei interne. Starea ieșirilor este stocată temporar într-un tabel de imagine al ieșirilor.
3. Actualizarea Ieșirilor (Output Update): După ce întregul program a fost executat, PLC-ul transferă starea logică a ieșirilor din tabelul de imagine al ieșirilor către modulele fizice de ieșire. Aceasta activează sau dezactivează actuatori precum motoare, supape, lumini, conform deciziilor luate de program.

Acest ciclu se repetă constant, la viteze foarte mari (milisecunde), ceea ce conferă PLC-urilor capacitatea de a controla procese dinamice în timp real. Timpul necesar pentru un ciclu complet este cunoscut sub numele de timp de scanare. Un timp de scanare mai scurt indică o performanță mai bună și o capacitate sporită de a răspunde rapid la schimbările din proces.

Noțiuni Fundamentale de Programare Ladder Logic

Ladder Logic este cel mai comun limbaj de programare pentru PLC-uri, fiind preferat datorită asemănării sale vizuale cu diagramele circuitelor electrice cu relee. Această similitudine facilitează înțelegerea și depanarea pentru tehnicienii familiarizați cu electricitatea. Un program Ladder este compus din rânduri orizontale, numite 'rung-uri', fiecare reprezentând o logică de control specifică.

Contacte Normal Deschise (NO) și Contacte Normal Închise (NC)

Elementele de bază ale Ladder Logic sunt contactele, care simulează comportamentul întrerupătoarelor electrice:

• Contact Normal Deschis (Normally Open - NO): Reprezentat printr-o pereche de paranteze drepte deschise --| |--. Acest contact este "adevărat" (logic 1) și permite fluxul de logică atunci când intrarea asociată este activă (de exemplu, un buton este apăsat, un senzor detectează). Este similar cu un întrerupător deschis care se închide la activare.
• Contact Normal Închis (Normally Closed - NC): Reprezentat printr-o pereche de paranteze drepte cu o bară diagonală --|/|--. Acest contact este "adevărat" (logic 1) și permite fluxul de logică atunci când intrarea asociată este inactivă (de exemplu, un buton nu este apăsat, un senzor nu detectează). Este similar cu un întrerupător închis care se deschide la activare.

Bobine de Ieșire (Output Coils)

Bobinele de ieșire, reprezentate printr-o pereche de paranteze rotunde --( )--, sunt elementele care activează sau dezactivează ieșirile fizice ale PLC-ului (motoare, lumini, supape). Atunci când linia de logică (rung-ul) care duce la o bobină de ieșire este "adevărată" (adică, condițiile de intrare sunt îndeplinite), bobina este energizată, iar ieșirea fizică asociată este activată. Dacă linia de logică devine "falsă", bobina se de-energizează, iar ieșirea se dezactivează.

Combinând contacte și bobine, se pot crea logici complexe. De exemplu, pentru o operație AND (ieșirea este activă doar dacă toate intrările sunt active), se folosesc contacte NO în serie. Pentru o operație OR (ieșirea este activă dacă cel puțin o intrare este activă), se folosesc contacte NO în paralel.

Temporizatoare și Numărătoare în Allen Bradley (LogixPro)

Temporizatoarele și numărătoarele sunt instrucțiuni fundamentale în programarea PLC-urilor, permițând implementarea logicii bazate pe timp și pe număr de evenimente. LogixPro, un simulator excelent pentru PLC-uri Allen Bradley, oferă o platformă ideală pentru a exersa utilizarea acestora.

Temporizatoare (Timers)

Allen Bradley oferă mai multe tipuri de temporizatoare, fiecare cu un comportament specific:

• TON (Timer ON Delay): Acest temporizator începe să numere timpul atunci când condițiile sale de intrare sunt îndeplinite. Ieșirea sa (bitul Done - DN) devine activă doar după ce timpul presetabil (Preset - PT) a fost atins. Dacă condițiile de intrare devin false înainte ca timpul să expire, temporizatorul se resetează.
• TOF (Timer OFF Delay): Acest temporizator începe să numere timpul atunci când condițiile sale de intrare devin false. Ieșirea sa (bitul DN) rămâne activă atâta timp cât condițiile de intrare sunt adevărate și pentru o perioadă presetată după ce acestea devin false. Se folosește pentru a menține o ieșire activă pentru o anumită durată după ce un eveniment a încetat.
• RTO (Retentive Timer ON): Similar cu TON, dar este un temporizator retentiv. Aceasta înseamnă că, dacă condițiile de intrare devin false, valoarea acumulată a timpului (Accumulated - ACC) nu se resetează la zero. Temporizatorul își reia numărătoarea de unde a rămas atunci când condițiile de intrare devin din nou adevărate. Pentru a reseta un RTO, este necesară o instrucțiune de resetare (RES).

Numărătoare (Counters)

Numărătoarele sunt folosite pentru a număra evenimente:

• CTU (Count Up): Incrementează valoarea acumulată (ACC) cu 1 de fiecare dată când intrarea de numărare (CU) trece de la fals la adevărat (flanc crescător). Bitul Done (DN) devine activ atunci când ACC atinge sau depășește valoarea presetată (Preset - PT). Necesită o instrucțiune RES pentru resetare.
• CTD (Count Down): Decrementează valoarea acumulată (ACC) cu 1 de fiecare dată când intrarea de numărare (CD) trece de la fals la adevărat. Bitul DN devine activ atunci când ACC atinge sau scade sub zero. Necesită o instrucțiune RES pentru resetare.

Programarea în LogixPro: De la Concept la Realitate

LogixPro este un simulator de PLC-uri Allen Bradley care oferă un mediu excelent pentru a învăța și a exersa programarea Ladder Logic fără a avea nevoie de hardware fizic. Este un instrument inestimabil pentru începători, permițând experimentarea și depanarea programelor într-un mediu sigur și controlat.

Crearea unui Proiect Nou și Configurarea PLC-ului

În LogixPro, crearea unui proiect nou este simplă. Se alege tipul de PLC virtual (de obicei un MicroLogix 1000 sau SLC 500) și se definește configurația I/O. Acest pas este crucial, deoarece adresele de intrare și ieșire (de exemplu, I:1/0 pentru intrarea 0 a modulului 1, O:2/0 pentru ieșirea 0 a modulului 2) trebuie să corespundă cu cele utilizate în programul Ladder Logic.

Scrierea, Testarea și Depanarea Programelor

Odată ce proiectul este configurat, se poate începe scrierea programului Ladder Logic. LogixPro oferă o interfață grafică unde se pot adăuga rânduri (rungs), contacte (NO, NC), bobine de ieșire, temporizatoare, numărătoare și alte instrucțiuni. Procesul tipic este:

1. Scrierea Programului: Se adaugă instrucțiuni pe ecran, construind logica pas cu pas. Este important să se comenteze rândurile și instrucțiunile pentru o mai bună înțelegere și depanare ulterioară.
2. Compilarea/Verificarea: Înainte de a rula, programul este verificat pentru erori de sintaxă sau logică. LogixPro va semnala orice problemă.
3. Descărcarea (Download) și Rularea: Programul compilat este apoi "descărcat" în PLC-ul virtual. După descărcare, PLC-ul poate fi comutat în modul RUN pentru a executa programul.
4. Testarea și Monitorizarea: Acesta este pasul cel mai important. Prin interfața LogixPro, se pot simula intrări (apăsând butoane virtuale, activând senzori) și se poate observa comportamentul ieșirilor. Modul de monitorizare permite vizualizarea în timp real a stării contactelor și a valorilor temporizatoarelor/numărătoarelor, esențială pentru depanare rapidă.
5. Depanarea (Troubleshooting): Dacă programul nu funcționează conform așteptărilor, se folosește modul de monitorizare pentru a identifica unde anume logica nu este îndeplinită. Se verifică starea intrărilor, valorile acumulate ale temporizatoarelor și numărătoarelor, și starea intermediară a bit-ilor interni. Adesea, erorile provin din logici incorecte, adrese greșite sau condiții neanticipate.

Exerciții Practice de Programare Allen Bradley

Aceste exerciții acoperă o gamă largă de aplicații, esențiale pentru a-ți consolida cunoștințele de programare PLC. Fiecare exercițiu te va provoca să aplici conceptele de Ladder Logic, temporizatoare și numărătoare într-un scenariu real.

• Control Pornire/Oprire Motor: Programarea unui buton simplu de pornire și a unui buton de oprire pentru un motor. Necesită o logică de auto-reținere (latch) pentru a menține motorul pornit după eliberarea butonului de pornire.
• Porți Logice: Implementarea operațiilor logice de bază (AND, OR, NOT, XOR) folosind contacte Ladder Logic. Aceasta ajută la înțelegerea modului în care logica booleană se traduce în Ladder.
• Control Motor Înainte/Înapoi: Crearea unui sistem de control al unui motor care să poată rula în ambele direcții, incluzând interblocaje de siguranță pentru a preveni activarea simultană a ambelor direcții.
• Control Motor Stea-Triunghi: Programarea unui sistem de pornire stea-triunghi pentru un motor, utilizând temporizatoare pentru a comuta de la configurația stea la cea triunghi după o anumită perioadă de timp, reducând curentul de pornire.
• Simulare Semnalizator Rutier: Crearea unui control de bază pentru un semnalizator rutier cu lumini roșie, galbenă și verde, utilizând temporizatoare pentru a controla secvența și durata fiecărei lumini.
• Start/Stop Motor cu Limitator de Cursă: Controlul unui motor folosind un întrerupător de limită pentru a opri motorul atunci când atinge un anumit punct (de exemplu, o poartă se deschide complet sau un braț ajunge la capătul cursei).
• Control Nivel Apă Baraj: Programarea unui sistem de control al nivelului apei pentru un baraj, utilizând senzori de nivel (flotoare) pentru a porni și opri pompe sau a deschide/închide vane, menținând nivelul în limite prestabilite.
• Control Ventilator cu Senzor de Temperatură: Utilizarea unui senzor de temperatură (simulat ca o intrare analogică sau digitală cu praguri) pentru a porni/opri un ventilator pe baza unor praguri de temperatură.
• Numărător Buton: Numărarea numărului de ori în care un buton este apăsat și afișarea numărului (în LogixPro, se poate monitoriza valoarea numărătorului). Aceasta implică utilizarea unui contor CTU și a unei instrucțiuni RES.
• Control Umplere Siloz: Programarea unui sistem care umple un siloz la un nivel specificat folosind senzori de nivel (de exemplu, un senzor de nivel scăzut pentru pornirea umplerii și un senzor de nivel ridicat pentru oprirea acesteia).
• Control Motor Două Viteze: Controlul unui motor pentru a rula la două viteze diferite pe baza unei intrări (de exemplu, un buton sau un semnal de la un senzor).
• Control Pompă Apă cu Flotoare: Controlul unei pompe de apă pe baza intrărilor de la flotoare de nivel înalt și scăzut, asigurându-se că pompa funcționează doar când este necesar pentru a menține nivelul apei într-un rezervor.
• Control Secvențial al Motoarelor Multiple: Crearea unui program care pornește mai multe motoare într-o secvență specifică, cu întârzieri între ele, utilizând temporizatoare. De exemplu, Motor 1 pornește, după 5 secunde Motor 2 pornește, etc.
• Simulare Control PID (Basic): Implementarea unui control PID (Proporțional-Integral-Derivativ) de bază pentru menținerea unei variabile de proces (cum ar fi temperatura sau presiunea) la o valoare setată. LogixPro permite simularea unor procese simple, iar conceptele PID pot fi aplicate folosind instrucțiuni aritmetice și de comparație.
• Sistem de Alarmă: Proiectarea unui sistem de alarmă simplu care se declanșează pe baza anumitor condiții (de exemplu, un senzor de ușă deschisă, o temperatură depășită), activând o sirenă și/sau o lumină de avertizare.

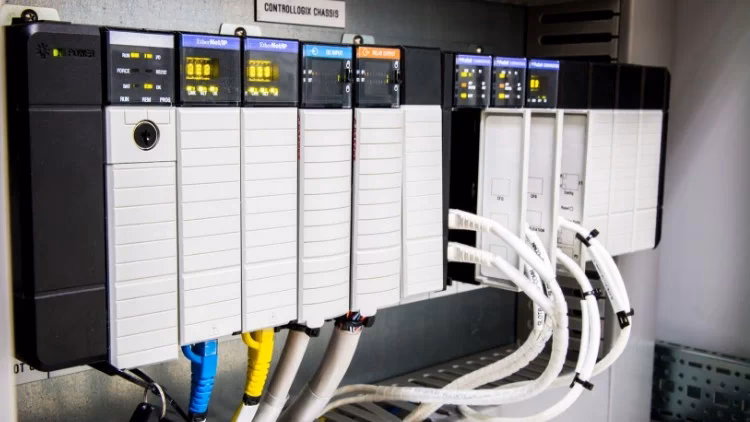

Cursuri pentru Începători Allen Bradley și Devenirea unui Maestru în Depanare

Învățarea programării PLC-urilor este un proces continuu, iar un curs dedicat pentru începători Allen Bradley poate oferi o bază solidă. Astfel de cursuri, adesea, pun accentul pe o atmosferă relaxată și plăcută, creând un mediu propice învățării. Obiectivul principal al unui curs pentru începători Allen Bradley este de a permite personalului de mentenanță să înțeleagă programul Controlerului Logic Programabil, să poată face modificări minore la program și să identifice și să rezolve rapid erorile (fault find) utilizând atât software-ul, cât și diagramele imprimate.

Pentru a deveni un maestru în depanare a PLC-urilor, este esențial să dobândești o cunoaștere aprofundată a programării PLC-urilor, inclusiv a aspectelor care nu sunt discutate pe scară largă pe internet. Acest lucru implică nu doar înțelegerea instrucțiunilor, ci și a logicii de sistem, a strategiilor de depanare și a modului în care PLC-ul interacționează cu întregul sistem de automatizare. Accesul la platforme de învățare suplimentare și la resurse specializate poate accelera acest proces.

Un interes puternic pentru PLC-urile Allen Bradley și o voință fermă de a învăța sunt cele mai importante atuuri. Deși este recomandat să ai acces la software-ul real (cum ar fi RSLogix 500 sau Studio 5000 Logix Designer) pentru o experiență completă, simulatoare precum LogixPro sunt un punct de plecare excelent. Practica constantă, analiza problemelor din lumea reală și învățarea din erori sunt pași cruciali pentru a excela în depanarea PLC-urilor.

Întrebări Frecvente (FAQ)

Pentru a clarifica și mai mult subiectul, iată câteva întrebări frecvente:

Q: Ce este un PLC Allen Bradley?
A: Un PLC Allen Bradley este un Controler Logic Programabil fabricat de Rockwell Automation sub marca Allen Bradley. Este un computer industrial specializat, conceput pentru a controla procese de fabricație și automatizare, fiind renumit pentru robustețea și fiabilitatea sa.

Q: De ce este importantă programarea Ladder Logic?
A: Ladder Logic este cel mai răspândit limbaj de programare pentru PLC-uri, datorită asemănării sale vizuale cu diagramele electrice de control cu relee. Această similitudine îl face intuitiv pentru tehnicienii cu experiență electrică, facilitând scrierea, înțelegerea și, mai ales, depanarea programelor.

Q: Pot învăța programare PLC fără echipament fizic?
A: Da, absolut. Simulatoare precum LogixPro (pentru Allen Bradley) sau versiuni de software cu funcționalități de simulare (cum ar fi Siemens TIA Portal cu PLCSIM) permit învățarea și exersarea programării PLC-urilor într-un mediu virtual. Deși experiența cu hardware-ul fizic este valoroasă, simulatoarele sunt un punct de plecare excelent.

Q: Care este diferența dintre un temporizator TON și un RTO?
A: Principală diferență este comportamentul lor la pierderea condiției de intrare. Un temporizator TON (Timer ON Delay) își resetează valoarea acumulată la zero dacă intrarea sa devine falsă înainte de a expira timpul. În schimb, un RTO (Retentive Timer ON) își reține valoarea acumulată chiar dacă intrarea devine falsă, reluând numărătoarea de unde a rămas atunci când intrarea este reactivată. Un RTO necesită o instrucțiune de resetare (RES) separată pentru a fi readus la zero.

Q: Cum se abordează depanarea unui program PLC?
A: Depanarea eficientă implică înțelegerea ciclului de scanare al PLC-ului, utilizarea modului de monitorizare a software-ului (pentru a vedea starea în timp real a intrărilor, ieșirilor și a bit-ilor interni), verificarea logicilor rând cu rând și utilizarea instrumentelor de diagnosticare oferite de software. Identificarea erorilor logice, a problemelor de cablare sau a defecțiunilor hardware sunt pași esențiali.

În concluzie, programarea PLC-urilor Allen Bradley este o competență esențială în peisajul industrial modern. De la înțelegerea ciclului de scanare și a fundamentelor Ladder Logic, până la stăpânirea temporizatoarelor și numărătoarelor, și aplicarea acestor cunoștințe în exerciții practice, fiecare pas te apropie de a deveni un profesionist în automatizări. Nu uita că practica constantă și dorința de a învăța sunt cheia succesului în acest domeniu dinamic. Fie că ești la început de drum sau îți dorești să-ți perfecționezi abilitățile de depanare, investiția în cunoștințe de PLC va aduce beneficii semnificative în cariera ta.
