Ghid Complet: Desenarea și Editarea Conductelor CAD

În industrii vitale precum cea petrolieră și a gazelor, chimică sau de producție, nevoia de a desena și gestiona conducte cu precizie și eficiență este fundamentală. Proiectele de conducte sunt complexe, implicând numeroase componente, materiale diverse și cerințe stricte de conformitate. Din fericire, software-ul CAD (Computer-Aided Design) oferă o cale directă și puternică pentru a aborda aceste provocări. Acest ghid pas cu pas este conceput pentru a vă familiariza cu întregul ciclu de viață al unui proiect tipic de conducte în CAD, de la planificarea inițială și desenare, până la modificări și imprimarea finală. Vom explora instrumentele necesare, tipurile de conducte, pașii esențiali de desenare, precum și sfaturi utile pentru a optimiza fluxul de lucru și a asigura acuratețea.

Instrumente Esențiale pentru Desenarea Conductelor CAD

Pentru a crea diagrame de conducte profesionale și precise, este crucial să aveți la dispoziție setul corect de instrumente. Investiția într-un program CAD solid, echipat cu funcționalitățile necesare, vă va permite să desenați conducte cu ușurință și să obțineți rezultate de înaltă calitate, respectând standardele industriale.

• Software CAD cu Instrumente de Conducte Preinstalate: Nu orice program CAD este la fel. Pentru proiecte de conducte, aveți nevoie de un software care include module specifice pentru conducte. Acestea simplifică procesul prin automatizarea multor sarcini repetitive și asigură conformitatea cu standardele. Un exemplu notabil este AViCAD, care este similar cu AutoCAD și include diverse module dedicate conductelor, cum ar fi Mech-Q. Aceste module sunt concepute pentru a accelera și simplifica introducerea datelor, permițându-vă să vă concentrați pe aspectele critice ale proiectului.

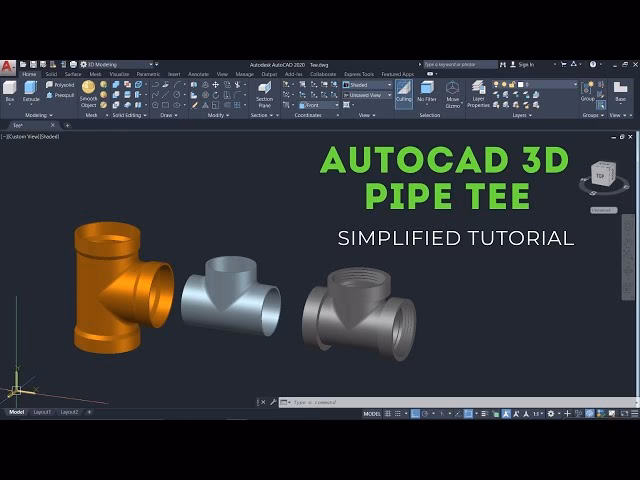

• Bibliotecă Cuprinzătoare de Simboluri de Conducte: Accesul la o bibliotecă bogată de simboluri de conducte este absolut esențial. Aceasta trebuie să includă o varietate de tipuri de fitinguri, conexiuni, valve și alte componente specifice sistemelor de conducte. Instrumente precum Mech-Q permit crearea acestor fitinguri „din mers”, eliminând necesitatea de a desena manual fiecare element și asigurând că toate componentele respectă standardele industriale. O bibliotecă standardizată crește semnificativ viteza și eficiențăa desenării.
• Instrumente de Adnotare și Dimensionare: Capacitatea de a măsura, dimensiona și adnota cu ușurință desenul este vitală pentru claritate și comunicare. Un software CAD bun va integra aceste instrumente, permițându-vă să adăugați cote, texte explicative și etichete într-un mod intuitiv și precis, după ce ați realizat intrarea inițială a datelor. Dimensiunile corecte sunt cruciale pentru fabricarea și instalarea sistemului de conducte.

Utilizarea unui program CAD dedicat, echipat cu aceste instrumente, vă va permite să creați diagrame de conducte cu precizie și să le desenați cu acuratețe, folosind standardele furnizate în biblioteca de conducte. Aceasta simplifică semnificativ întregul proces de proiectare și asigură că rezultatul final este profesional și conform cerințelor.

Tipuri de Conducte Disponibile și Alegerea Corectă

În diverse industrii se utilizează o multitudine de tipuri de conducte, fiecare cu caracteristicile și aplicațiile sale specifice. În programe precum Mech-Q, veți găsi o selecție amplă de tipuri de conducte, permițându-vă să alegeți materialul și tipul de îmbinare cel mai potrivit pentru proiectul dumneavoastră.

Iată câteva dintre cele mai comune tipuri de conducte și caracteristicile lor:

• Conducte din Oțel Carbon: Recunoscute pentru rezistența și durabilitatea lor remarcabilă, conductele din oțel carbon sunt adesea utilizate în aplicații cu presiuni și temperaturi ridicate, unde integritatea structurală este primordială. Sunt ideale pentru transportul de fluide în condiții solicitante.
• Conducte din Oțel Inoxidabil: Aceste conducte sunt extrem de rezistente la coroziune și la temperaturi extreme. Sunt utilizate în mod obișnuit în industrii care necesită standarde stricte de igienă, cum ar fi industria alimentară și a băuturilor, farmaceutică sau chimică, datorită suprafeței lor netede și ușor de curățat.
• Conducte din PVC (Clorură de Polivinil): O opțiune larg răspândită, cunoscută pentru accesibilitatea și versatilitatea sa. Conductele din PVC sunt frecvent utilizate în sisteme de instalații sanitare, aplicații de tratare a apei și irigații, datorită rezistenței lor la coroziune și ușurinței de instalare.
• Conducte din Cupru: Utilizate în mod obișnuit pentru liniile de alimentare cu apă, sistemele de încălzire și refrigerare. Cuprul este apreciat pentru rezistența sa la coroziune, maleabilitate și conductivitate termică excelentă.
• Conducte din HDPE (Polietilenă de Înaltă Densitate): Aceste conducte sunt folosite pentru instalații subterane datorită durabilității lor, flexibilității și rezistenței la substanțe chimice și degradare. Sunt ideale pentru rețele de apă, gaze și canalizare.

Alegerea tipului potrivit de conductă este crucială și depinde de aplicație, fluidul transportat, presiune, temperatură și cerințe de igienă. Iată o comparație rapidă a principalelor tipuri:

Alegerea Tipului și Dimensiunii Corecte a Conductei

Când desenați conducte în CAD, este esențial să determinați tipul și dimensiunea corectă a conductei. Acest proces implică câțiva pași importanți, care adesea sunt facilitați de dialogurile și bazele de date integrate în software-ul CAD specializat, cum ar fi Mech-Q:

1. Identificarea Tipului de Îmbinare a Conductei: Din dialogul software-ului, puteți alege tipul de îmbinare necesar, cum ar fi sudat cap la cap (Butt Welded), sudat cu manșon (Socket Welded) sau alte opțiuni disponibile. Această alegere depinde de presiune, temperatură și mediul de lucru.
2. Identificarea Materialului Conductei: Selectați materialul conductei (cupru, PVC, oțel carbon, oțel inoxidabil etc.) din selecția de materiale. Această decizie se bazează pe fluidul transportat, cerințele de coroziune, temperatură și presiune.
3. Alegerea Dimensiunii Conductei: Pe baza debitului și a cerințelor de presiune, selectați dimensiunea nominală a conductei. În sistemul imperial, aceasta este abreviată ca NB (Nominal Bore), iar în sistemul metric, ca DN (Diameter Nominal). Software-ul CAD adesea vă permite să introduceți acești parametri și să selectați din dimensiuni standardizate, asigurând că dimensionarea este corectă și eficientă.

O selecție corectă a tipului și dimensiunii conductei este fundamentală pentru funcționalitatea, siguranța și rentabilitatea sistemului de conducte.

Pași Detaliați pentru Desenarea Conductelor în CAD

Desenarea unei diagrame de conducte în CAD necesită o planificare prealabilă atentă și o atenție deosebită la detalii. Urmând acești pași, puteți crea un desen precis și complet pentru proiectul dumneavoastră:

1. Determinarea Tipului, Materialului și Dimensiunii Conductei: Înainte de a începe desenul propriu-zis, reiterați și confirmați tipul de conductă (ex. cupru, PVC), materialul și dimensiunea necesare pentru aplicația dumneavoastră. Aceasta este prima și cea mai importantă decizie tehnică.
2. Crearea unui Desen Izometric: Începeți prin a schița un desen izometric al sistemului de conducte. Aceasta va oferi o reprezentare 3D a sistemului și vă va ajuta să vizualizați mai bine aranjamentul. Deși nu este la scară, desenul izometric este crucial pentru planificarea rutelor și identificarea conflictelor. Etichetați direcțiile de curgere folosind săgeți pentru claritate.
3. Crearea unui Desen 2D sau 3D al Aranjamentului: Mergând un pas mai departe de schița izometrică, creați un desen detaliat 2D sau 3D al aranjamentului. Începeți cu o schiță simplă de tip wireframe (schelet) în vizualizarea ortogonală (2D) sau 3D. Aceasta servește ca bază pentru desenul final, permițându-vă să stabiliți proporțiile și rutele principale.
4. Alegerea Opțiunilor de Desenare 2D Dublu-Linie sau 3D: Continuați prin activarea opțiunilor de desenare a conductelor în 2D cu linie dublă sau 3D și trasați peste wireframe. Cu software-ul CAD, puteți activa funcția Object Snaps (fixare pe obiecte) pentru a vă asigura că punctele finale (Endpoints) și intersecțiile (Intersections) sunt trasate cu acuratețe, garantând precizia schematicii.
5. Opțiuni de Etichetare (Tagging): Etichetați componentele sistemului de conducte, valvele și fitingurile folosind etichete sau identificatori. Software-ul specializat, cum ar fi Mech-Q, poate genera automat o listă de materiale (BOM) și poate eticheta automat desenul, economisind timp prețios și reducând erorile umane.
6. Dimensionarea și Adnotarea Zonelor Critice: Dimensionați orice zone critice și adăugați notări folosind multi-leaders pe măsură ce desenați conductele în CAD. Asigurați-vă că utilizați o dimensiune de text și o scară de dimensionare adecvate, bazate pe scara finală de imprimare, pentru a garanta lizibilitatea desenului.
7. Calcularea Lungimii Conductelor: Software-ul CAD cu module de conducte, cum ar fi Mech-Q, poate tabula automat lungimea conductelor. Cu funcția BOM activată, puteți alege modul în care doriți să grupați fitingurile și conductele drepte, obținând o imagine clară a necesarului de material.
8. Imprimarea Proiectului: Selectați dimensiunea foii și blocul de titlu necesare. Puteți scala desenul pentru a se încadra în limitele paginii și îl puteți imprima pe hârtie sau exporta într-un fișier PDF pentru distribuție.

Urmând acești pași, veți putea crea o diagramă detaliată și precisă a conductelor pentru proiectul dumneavoastră, utilizând software-ul, șabloanele de desen și scalarea adecvate pentru a asigura acuratețea și eficiențăa.

Sfaturi pentru Crearea Schemelor Izometrice de Conducte

Crearea unui desen izometric al sistemului de conducte este esențială pentru a vizualiza ruta conductelor și cerințele proiectului. Desenele izometrice sunt reprezentări 2D care oferă o perspectivă 3D și, de obicei, nu sunt desenate la scară.

Pentru a reprezenta cu acuratețe fitingurile de conducte într-un desen izometric, urmați acești pași:

1. Crearea unui Strat de Construcție și Schițarea cu Linii ISO: Creați un strat de construcție dedicat în zona de desen și schițați folosind linii ISO. O schiță inițială ajută la determinarea dimensiunii generale a desenului, permițându-vă să alegeți un factor de scară adecvat înainte de a începe proiectul. De asemenea, poate fi utilizată pentru a localiza rapid diverse fitinguri.
2. Definirea Dimensiunilor și Unghiurilor: Utilizând CAD, definiți dimensiunile și unghiurile necesare. Într-un desen ISO, dimensiunile fitingurilor de conducte pot fi notate NTS (Not to Scale), deoarece un izometric este de obicei o schiță a aranjamentului înainte de a fi desenat la scară completă.
3. Identificarea Componentelor: Notați lungimea, lățimea și tipul de fitinguri și conexiuni necesare. În plus, poate fi necesar să identificați orice unghiuri sau coturi în traseul conductei.
4. Alegerea Simbolurilor Adecvate: Alegeți simbolurile adecvate sau conductele drepte pentru introducere. Puteți copia fitinguri sau secțiuni ale proiectului în desenul dumneavoastră pentru a economisi timp, beneficiind de reutilizarea componentelor.
5. Verificarea Acurateței: Pe parcursul desenării, verificați dacă dimensiunile și unghiurile sunt reprezentate cu acuratețe. Includeți orice detalii necesare, cum ar fi etichete și direcții de curgere.
6. Efectuarea Reviziilor: Realizați orice revizii necesare pentru a vă asigura că desenul este precis. Reverificați dacă lipsesc dimensiuni sau notări care trebuie incluse.

Adăugarea Listei de Materiale (BOM) și Simboluri Suplimentare

Odată ce ați stabilit aranjamentul conductelor, puteți genera o listă de materiale (BOM). BOM-ul enumeră toate materialele necesare pentru sistemul de conducte, inclusiv fitingurile, valvele și alte componente. Acest document este vital pentru achiziții, estimări de costuri și managementul proiectului.

Procesul implică, de obicei, următorii pași:

1. Crearea Bulelelor de Notare: Mai întâi, creați o serie de bule (numere circulare) pentru a nota desenul. Pe măsură ce adăugați bule, puteți atașa linii directoare care indică diferitele părți din traseul conductei.
2. Generarea Automată a BOM-ului: Deoarece bulele și tabelele lucrează împreună în software-uri precum Mech-Q, puteți crea o listă de materiale (BOM) automat. Această automatizare reduce semnificativ erorile și timpul necesar pentru compilarea manuală a listelor.
3. Inserarea sau Exportul Tabelului: Puteți insera tabelul direct în desenul dumneavoastră CAD sau îl puteți exporta într-o foaie de calcul Excel. Exportul este util pentru partajarea datelor cu departamentele de achiziții sau pentru analize suplimentare.

În acest fel, puteți crea o listă de tăiere sau estima cantitățile și costurile materialelor necesare pentru proiect. Un BOM precis este un instrument indispensabil pentru controlul costurilor și planificarea resurselor.

Modificarea și Revizuirea Proiectelor Existente de Conducte

În faza de proiectare a oricărui sistem de conducte, este aproape inevitabil să fie necesare modificări și revizuiri ale desenelor existente. Flexibilitatea software-ului CAD este esențială în acest sens, permițându-vă să efectuați ajustări rapid și eficient, fără a fi nevoie să redesenați totul de la zero.

1. Utilizarea Comenzilor și Instrumentelor CAD: Profitați de diversele comenzi și funcții disponibile în software pentru a efectua modificările necesare. De exemplu, utilizați instrumente esențiale precum Copy (Copiere), Erase (Ștergere), Move (Mutare) și Stretch (Întindere) pentru a ajusta segmentele de conducte, a adăuga sau a elimina conducte sau a rearanja întregul aranjament. Aceste comenzi sunt coloana vertebrală a editării eficiente în CAD.
2. Evitarea Redesenării Manuale: Cel mai mare avantaj al CAD este că nu trebuie niciodată să redesenați nimic manual de mai mult de o dată. Utilizați întotdeauna software-ul specializat pentru conducte, cum ar fi Mech-Q, pentru a face munca grea. Aceasta nu numai că economisește timp, dar reduce și riscul de erori introduse prin desenarea manuală.
3. Rescalarea Desenului: Desenul dumneavoastră poate depăși dimensiunea hârtiei. Dacă se întâmplă acest lucru, poate fi necesar să rescalați fitingurile, dimensiunile și notele, astfel încât acestea să fie clare și concise la imprimarea finală. Înțelegerea conceptelor de Paperspace și Model Space în CAD este crucială pentru a gestiona eficient scalarea și a asigura că desenul este lizibil, indiferent de dimensiunea de imprimare.

Capacitatea de a modifica rapid și cu precizie un design existent este un pilon al productivității în proiectarea asistată de calculator, permițând iterații rapide și adaptarea la cerințele în schimbare ale proiectului.

Imprimarea sau Exportul Desenului Finalizat

Odată ce diagrama de conducte este finalizată, ultimul pas este imprimarea sau exportul acesteia. Indiferent dacă aveți nevoie de o copie fizică sau doriți să partajați desenul electronic, există mai multe opțiuni disponibile, fiecare cu setările sale specifice.

Dacă imprimați desenul, verificați cu atenție setările imprimantei pentru a vă asigura că dimensiunea paginii și aranjamentul sunt configurate corect. Aceste setări de imprimare vor corespunde, de asemenea, cu aranjamentele din Paperspace, unde adesea se pregătește desenul pentru imprimare.

Este esențial să ajustați scara de imprimare pentru a încadra diagrama de conducte pe o singură pagină sau pentru a o împărți pe mai multe coli. Se recomandă să înțelegeți cum funcționează textul și stilurile de dimensiune (DIMSTYLE) în Paperspace pentru a crea printuri ușor de citit. În Paperspace, adesea se imprimă la o scară 1:1, iar scalarea desenului este gestionată prin viewport-uri.

Alte setări de imprimare de verificat includ Scara de Imprimare, Zona de Imprimare și Culoarea. Scara desenului este fie pentru a se potrivi dimensiunii hârtiei, fie, de obicei, setată la 1:1 dacă imprimați din Paperspace. Zona de imprimare este, de obicei, aranjamentul dumneavoastră (Layout) sau o selecție de fereastră (Window) dacă lucrați în Model Space. Setările pen-ului vă permit să controlați culoarea imprimării. În mod obișnuit, acestea pot fi în tonuri de gri (greyscale) sau monocrome, dar desenele colorate sunt, de asemenea, o opțiune.

Puteți alege un driver PDF în selecția de imprimare pentru a trimite prin e-mail imprimarea, dacă este necesar. Prin exportul desenului, îl puteți partaja cu ușurință cu alte persoane care ar putea să nu aibă acces la software-ul de proiectare original. Alegeți formatul de fișier dorit (ex. PDF, DWG) și salvați-l în locația dorită. Prin utilizarea opțiunilor de imprimare sau export, vă puteți asigura că desenul de conducte finalizat este disponibil în cel mai bun format pentru nevoile dumneavoastră de distribuție și arhivare.

Întrebări Frecvente (FAQ) despre Desenarea Conductelor CAD

Ce este un desen izometric de conducte?

Un desen izometric de conducte este o reprezentare 2D a unui sistem de conducte care oferă o perspectivă 3D. Deși nu este desenat la scară, este esențial pentru vizualizarea rutelor conductelor, a fitingurilor și a layout-ului general al sistemului. Este adesea folosit în faza de planificare și schițare a proiectului.

De ce este importantă o bibliotecă de simboluri în software-ul CAD pentru conducte?

O bibliotecă de simboluri este crucială deoarece conține reprezentări standardizate ale fitingurilor, valvelor și altor componente de conducte. Aceasta asigură că desenele respectă standardele industriale, accelerează procesul de desenare prin eliminarea nevoii de a desena manual fiecare componentă și reduce erorile, contribuind la o mai mare precizie.

Pot modifica un desen de conducte existent în CAD?

Da, software-ul CAD este conceput pentru a facilita modificarea și revizuirea desenelor existente. Puteți utiliza comenzi de bază precum mutare, copiere, ștergere și întindere pentru a ajusta segmentele de conducte, a adăuga sau a elimina componente și a rearanja layout-ul, fără a fi necesar să redesenați întregul proiect.

Cum aleg dimensiunea corectă a conductei?

Alegerea dimensiunii corecte a conductei se bazează pe cerințele de debit și presiune ale sistemului, precum și pe materialul conductei. Software-urile CAD specializate includ adesea dialoguri care vă permit să selectați dimensiunea nominală (NB în sistemul imperial sau DN în sistemul metric) pe baza acestor parametri, asigurând o dimensionare optimă.

Ce este o Listă de Materiale (BOM) și de ce este importantă?

O listă de materiale (BOM) este o listă cuprinzătoare a tuturor materialelor și componentelor necesare pentru un proiect de conducte. Este importantă deoarece ajută la estimarea costurilor, planificarea achizițiilor, gestionarea stocurilor și asigură că toate componentele necesare sunt disponibile pentru construcție, contribuind la eficiențăa generală a proiectului.

Este necesar să imprim desenul la scară 1:1?

Nu este întotdeauna necesar să imprimați desenul la scară 1:1. În funcție de dimensiunea desenului și de scopul imprimării, puteți scala desenul pentru a se potrivi pe o anumită dimensiune de hârtie sau pentru a fi împărțit pe mai multe coli. Cu toate acestea, dacă lucrați în Paperspace, se recomandă adesea imprimarea layout-ului la scară 1:1, iar scalarea desenului real este gestionată prin viewport-uri.
