Racorduri cu Barbă: Ghidul Complet

În lumea complexă a sistemelor de fluide, fie că vorbim de instalații industriale, echipamente medicale sau chiar sisteme de irigații casnice, există un erou silențios care asigură o funcționare lină și eficientă: racordul cu barbă. Aceste componente mici, dar ingenioase, sunt coloana vertebrală a multor rețele de transport de lichide și gaze, garantând conexiuni sigure și etanșe. Deși adesea trecute cu vederea în comparație cu pompe sau valve, rolul lor este fundamental pentru prevenirea scurgerilor și menținerea integrității sistemului.

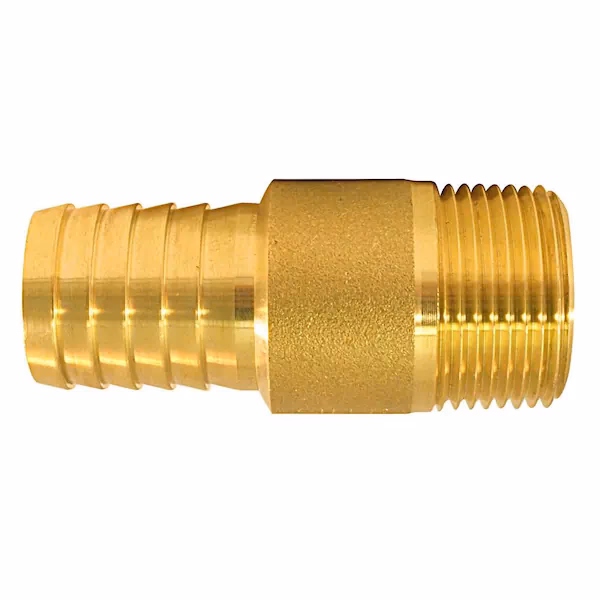

Un racord cu barbă, cunoscut și sub denumirea de racord canelat, este o componentă simplă, dar extrem de eficientă, utilizată pentru a conecta furtunuri sau tuburi flexibile la o armătură mai rigidă. Structura sa de bază constă dintr-o secțiune canelată sau "barbă" care se introduce în furtun și un capăt filetat sau neted care se conectează la o altă componentă a sistemului. Caracteristica definitorie a capătului cu barbă este seria de nervuri sau creste care prind partea interioară a furtunului, asigurând o conexiune fermă și fiabilă. Acest design simplu permite o asamblare și dezasamblare ușoară, transformând racordurile cu barbă într-o alegere populară pentru o multitudine de aplicații, de la cele casnice la cele industriale de înaltă performanță.

Cum funcționează racordurile cu barbă?

Mecanismul de funcționare al racordurilor cu barbă este bazat pe crearea unei etanșări strânse între fiting și interiorul furtunului. Atunci când furtunul este împins pe capătul canelat, nervurile creează o rezistență semnificativă, împiedicând alunecarea furtunului. Aceste caneluri ajută, de asemenea, la distribuirea uniformă a presiunii de-a lungul întregii lungimi a conexiunii, reducând considerabil riscul de scurgeri. În multe cazuri, în special în aplicațiile unde presiunea este ridicată, se utilizează coliere de furtun pentru a securiza suplimentar conexiunea. Simplitatea designului permite o instalare rapidă și ușoară, un avantaj major în sistemele care necesită întreținere frecventă sau reconfigurări rapide. Materialul flexibil al furtunului umple spațiile dintre nervuri, contribuind la o etanșare perfectă și la o prindere robustă.

Materiale comune pentru racordurile cu barbă

Alegerea materialului potrivit pentru un racord cu barbă este crucială pentru performanța și durabilitatea acestuia, în funcție de fluidul transportat, presiunea, temperatura și mediul înconjurător. Diversitatea materialelor disponibile permite adaptarea la cele mai exigente cerințe.

Metale (Alamă, Oțel Inoxidabil)

• Racorduri din Alamă: Acestea sunt adesea utilizate în aplicații cu presiuni și temperaturi moderate, oferind o bună rezistență la apă și lichide necorozive. Alama este cunoscută pentru durabilitatea sa și pentru rezistența la coroziune, fiind o alegere economică și eficientă pentru multe sisteme hidraulice și pneumatice. Este frecvent întâlnită în instalațiile sanitare și sistemele de încălzire, unde fiabilitatea pe termen lung este esențială.
• Racorduri din Oțel Inoxidabil: Sunt ideale pentru medii mai solicitante, inclusiv cele care implică fluide corozive, presiuni ridicate și temperaturi extreme. Oțelul inoxidabil oferă o rezistență superioară la coroziune și o durată de viață extinsă, fiind preferat în industrii precum cea chimică, alimentară și farmaceutică, unde igiena și rezistența la substanțe agresive sunt priorități absolute.

Plastice (Nailon, Polietilenă, Polipropilenă, PVC)

• Racorduri din Nailon: Recunoscute pentru rezistența lor la abraziune și durabilitate, racordurile din nailon sunt potrivite pentru utilizarea cu diverse substanțe chimice și în aplicații unde greutatea redusă este un avantaj. Sunt des întâlnite în sistemele auto și în cele pneumatice de joasă presiune.
• Racorduri din Polietilenă: Datorită rezistenței lor chimice excelente și non-toxicității, racordurile din polietilenă sunt frecvent utilizate în sistemele de apă potabilă și în procesarea alimentelor. Sunt ușoare și economice, ideale pentru aplicații cu presiune scăzută.
• Racorduri din Polipropilenă și PVC: Aceste materiale plastice oferă de asemenea o bună rezistență la coroziune și la o gamă largă de substanțe chimice. Sunt ușoare și cost-eficiente, fiind folosite în sistemele de irigații, acvarii și în diverse aplicații casnice și industriale de joasă presiune.

Alte Materiale

• Racorduri din Aluminiu: Sunt extrem de ușoare și oferă o bună rezistență la coroziune, fiind ideale pentru aplicații unde reducerea greutății este un factor critic, cum ar fi în industria aerospațială și auto.
• Racorduri din Alamă Nichelată: Combină rezistența la coroziune a alamei cu un strat suplimentar de protecție oferit de placarea cu nichel, îmbunătățind rezistența la fluide abrazive și corozive. Sunt des întâlnite în sistemele pneumatice și în liniile de frână auto.
• Racorduri din Bronz: Cunoscut pentru rezistența, durabilitatea și rezistența la coroziune, bronzul este adesea utilizat în medii marine și în sisteme de manipulare a apei sărate, datorită rezistenței sale superioare la coroziunea salină.

Aplicații ale racordurilor cu barbă

Versatilitatea și ușurința de utilizare a racordurilor cu barbă le fac indispensabile într-o gamă largă de industrii și aplicații. Capacitatea lor de a asigura o conexiune sigură și etanșă le transformă într-o soluție preferată pentru transferul de fluide în nenumărate scenarii.

• Industria Auto: Racordurile cu barbă sunt omniprezente în vehicule, conectând furtunuri pentru combustibil, lichid de răcire și lichid de frână. Ele asigură o legătură sigură și fără scurgeri între furtunurile de cauciuc și liniile metalice de combustibil.
• Agricultură: Esențiale în sistemele de irigații, în special în cele prin picurare, unde conectează tuburile de polietilenă pentru a livra apa direct la rădăcinile plantelor. De asemenea, sunt utilizate în echipamente agricole pentru transportul diverselor fluide.
• Echipamente Medicale: În domeniul medical, unde transferul fiabil și steril al fluidelor este critic, racordurile cu barbă sunt folosite în dispozitive precum monitoarele de tensiune arterială, echipamentele de terapie intravenoasă și sistemele de livrare a oxigenului.
• Instalații Sanitare și HVAC: Aceste racorduri sunt utilizate pe scară largă în sistemele de distribuție a apei și aerului, fie în aplicații rezidențiale, fie comerciale. Ele simplifică conectarea furtunurilor și tuburilor flexibile.
• Aplicații Industriale: În fabrici și uzine, racordurile cu barbă sunt utilizate pe scară largă în aplicații pneumatice și hidraulice pentru transportul aerului, gazelor sau fluidelor. Sunt esențiale în sistemele de automatizare și control.
• Industria Băuturilor: Aceste fitinguri sunt folosite în sistemele de distribuție a băuturilor pentru a conecta furtunurile care transportă lichide, asigurând un flux igienic și eficient.
• Acvarii: Pentru a conecta furtunurile în sistemele de filtrare, schimb de apă sau aerare, asigurând o funcționare corectă a mediului acvatic.
• Grădinărit și Irigații: Pe lângă sistemele de irigații prin picurare, sunt utilizate în diverse unelte de grădinărit și sisteme de alimentare cu apă pentru a conecta furtunuri sau tuburi.
• Producția Artizanală de Băuturi (Home Brewing): Sunt folosite în seturile de home brewing pentru a conecta tubulatura necesară transferului de lichide în timpul procesului de fabricație.

Tipuri de racorduri cu barbă (după formă)

Pe lângă diversitatea materialelor, racordurile cu barbă vin și într-o varietate de forme și configurații, fiecare proiectată pentru a satisface nevoi specifice în cadrul sistemelor de fluide. Această diversitate permite o flexibilitate maximă în designul și implementarea oricărui sistem.

• Racorduri cu Barbă Drepte: Au un design simplu, liniar, fiind ideale pentru conectarea a două furtunuri sau tuburi cap la cap. Sunt extrem de versatile și găsesc aplicații în aproape toate industriile.
• Racorduri Cot cu Barbă: Acestea prezintă o curbură de 90 sau 45 de grade, permițând schimbarea direcției fluxului fără a compromite integritatea conexiunii. Sunt esențiale în aplicațiile unde spațiul este limitat sau unde rutarea furtunurilor necesită unghiuri specifice, cum ar fi în sistemele de irigații sau în mașinării.
• Racorduri T-uri cu Barbă: Dispun de trei orificii, permițând divizarea unui singur furtun în două ramuri sau fuzionarea a două fluxuri într-unul singur. Sunt extrem de utile pentru crearea de conexiuni multiple dintr-o singură linie, frecvent întâlnite în instalațiile sanitare, auto și sistemele de transfer chimic.
• Racorduri Y cu Barbă: Similare cu racordurile T, dar cu o configurație în formă de Y, oferind o divizare simetrică a furtunului sau tubului. Sunt utilizate atunci când este necesară o distribuție egală a fluxului de fluid, de exemplu în sistemele de irigații sau în configurațiile de laborator.
• Racorduri Reductoare cu Barbă: Au orificii de dimensiuni diferite la fiecare capăt, permițând tranziția de la un furtun sau tub cu diametru mai mare la unul cu diametru mai mic. Aceste fitinguri sunt esențiale pentru adaptarea furtunurilor sau tuburilor de diverse dimensiuni, fiind utilizate frecvent în sistemele de instalații sanitare și auto.
• Racorduri de Perete (Bulkhead) cu Barbă: Sunt concepute pentru a trece prin pereți, panouri sau recipiente, având capete canelate pe ambele părți ale barierei. Sunt folosite în aplicații unde furtunurile sau tuburile trebuie să traverseze incinte, cum ar fi în rezervoare, bazine sau echipamente.
• Racorduri cu Barbă Filetate: Un capăt al acestor racorduri este prevăzut cu filet extern, care poate fi înșurubat într-un port filetat corespunzător, asigurând o conexiune sigură. Sunt utilizate frecvent în sistemele de instalații sanitare și hidraulice pentru a crea o conexiune filetată cu furtunuri sau tuburi.
• Racorduri Push-to-Connect cu Barbă: Proiectate pentru o asamblare rapidă și ușoară, aceste racorduri permit împingerea furtunurilor sau tuburilor pe barbă fără a necesita coliere sau alte metode de fixare. Sunt populare în sistemele pneumatice și hidraulice de joasă presiune, oferind instalare și dezasamblare rapidă.
• Racorduri Camlock cu Barbă: Acestea dispun de un mecanism de cuplare camlock pentru conexiuni rapide și sigure. Sunt adesea utilizate în aplicații industriale pentru schimbări rapide de furtunuri, fiind predominante în industrii precum agricultura, construcțiile și procesarea chimică.

Instalarea unui racord cu barbă

Instalarea corectă a unui racord cu barbă este esențială pentru a asigura o conexiune etanșă și durabilă. Procesul este simplu, dar necesită atenție la detalii:

1. Pregătirea Furtunului: Asigură-te că capătul furtunului este tăiat drept și curat. Poți folosi un lubrifiant pe bază de apă (nu pe bază de petrol, care ar putea deteriora unele materiale de furtun) sau chiar apă caldă pentru a înmuia puțin capătul furtunului și a-l face mai flexibil, facilitând inserția.
2. Inserarea Racordului: Împinge capătul canelat al racordului ferm în interiorul furtunului. Barbele de pe racord vor crea o rezistență, dar ele sunt proiectate să prindă ferm. Asigură-te că furtunul este împins până la baza barbii, acoperind toate crestele.
3. Securizarea cu un Colier de Furtun: Acesta este un pas crucial, mai ales în aplicațiile cu presiune. Glisează un colier de furtun peste furtun, chiar deasupra barbii. Strânge colierul ferm cu o șurubelniță sau o cheie, aplicând presiune uniformă pentru a comprima furtunul pe barbă. Acest lucru previne desprinderea furtunului sub presiune sau mișcare.
4. Verificarea Conexiunii: După instalare, trage ușor de furtun pentru a te asigura că este bine fixat. Dacă sistemul va funcționa sub presiune, efectuează un test de etanșeitate pentru a detecta eventualele scurgeri.

Demontarea: Pentru a scoate furtunul de pe racordul cu barbă, cel mai simplu mod este să tai tubulatura cu un cuțit sau o foarfecă, chiar de-a lungul barbii, pentru a o desprinde. Racordul în sine poate fi de obicei refolosit cu un furtun nou, dacă nu a fost deteriorat în timpul procesului de demontare.

Alegerea racordului cu barbă potrivit

Selectarea racordului cu barbă adecvat pentru o anumită aplicație este esențială pentru a garanta o conexiune etanșă și o funcționare sigură a sistemului. Iată factorii cheie de care trebuie să ții cont:

• Dimensiunea Furtunului: Măsoară diametrul interior (DI) al furtunului cu un șubler. Diametrul exterior (DE) al barbii racordului ar trebui să fie similar sau ușor mai mare decât DI-ul furtunului pentru a asigura o potrivire strânsă și sigură. O potrivire precisă este vitală pentru prevenirea scurgerilor.
• Materialul Furtunului: Flexibilitatea materialului furtunului influențează alegerea dimensiunii barbii. Materialele moi, cum ar fi cauciucul sau plasticele flexibile, se pot întinde pentru a se potrivi cu o barbă puțin mai mare, creând o etanșare excelentă. Materialele mai rigide necesită o potrivire mult mai exactă între DI-ul furtunului și DE-ul barbii.
• Materialul Racordului: Alege un material al racordului compatibil cu fluidul care va fi transportat și cu condițiile de mediu (temperatura, expunerea la substanțe chimice, UV etc.). Consultă secțiunea despre materiale pentru a face cea mai bună alegere.
• Presiunea de Operare: Asigură-te că atât furtunul, cât și racordul pot rezista la presiunea de operare a aplicației. Aplicațiile de înaltă presiune necesită nu doar o potrivire mai precisă, ci și utilizarea obligatorie a unui colier de furtun de calitate superioară pentru a securiza conexiunea.
• Compatibilitatea Fluidului: Este crucial să te asiguri că materialul racordului nu va reacționa cu fluidul transportat, prevenind coroziunea sau deteriorarea materialului.
• Condițiile de Mediu: Ia în considerare temperatura ambientală, umiditatea și expunerea la substanțe chimice sau apă sărată.
• Costul: Bugetul poate influența alegerea materialului, dar nu ar trebui să compromită siguranța și performanța.
• Greutatea: În anumite aplicații, cum ar fi cele din industria aerospațială, reducerea greutății este o prioritate, favorizând materiale precum aluminiul sau plasticul.

Tabel de Mărimi pentru Racorduri cu Barbă (Exemplu)

Acest tabel oferă un exemplu general de corespondență între diametrul interior al furtunului, diametrul exterior al barbii și dimensiunea racordului. Este important să verifici întotdeauna specificațiile producătorului.

Notă: Dimensiunile pot varia în funcție de producător și modelul specific al racordului. Întotdeauna verifică specificațiile producătorului atunci când alegi un racord cu barbă.

Scurgeri la racordurile cu barbă – cauze și prevenire

Deși racordurile cu barbă sunt proiectate pentru a fi sigure, pot apărea scurgeri din diverse motive. Înțelegerea acestor cauze este primul pas către prevenire și menținerea integrității sistemului.

• Furtunul se poate crăpa sau deteriora pe barbă: Dacă barba este de dimensiune incorectă pentru tubulatură sau este prea ascuțită, poate provoca crăparea sau fisurarea tubului în timp, din cauza stresului. De asemenea, dacă barba nu este introdusă corect în tubulatură sau este întinsă excesiv în timpul instalării, poate deteriora tubulatura și provoca scurgeri. Prevenția implică asigurarea unei potriviri corecte a mărimilor și o instalare meticuloasă.
• Diferența de mărime între tubulatură și barbă: Dacă barba este prea mică pentru diametrul interior al tubulaturii, rezultatul va fi o etanșare slabă și, implicit, scurgeri. O potrivire prea largă nu va permite barbii să prindă eficient furtunul.
• Utilizarea în aplicații de înaltă presiune: Racordurile cu barbă nu sunt întotdeauna potrivite pentru aplicații cu presiuni extrem de ridicate, unde presiunea ar putea depăși capacitatea barbii de a menține furtunul fix. În astfel de cazuri, furtunul ar putea fi "suflat" de pe racord. Pentru aplicații de înaltă presiune, este esențial să se utilizeze un colier de furtun adecvat și să se verifice ratingul de presiune al ambelor componente.

Prevenție: Cheia pentru a evita scurgerile este selecția corectă a racordului (mărime și material), o instalare atentă și utilizarea unui colier de furtun de calitate. Verificările periodice ale sistemului pot identifica problemele înainte ca acestea să devină grave.

Racorduri cu barbă vs. Racorduri cu conectare rapidă

Deși ambele tipuri de fitinguri sunt utilizate pentru conectarea furtunurilor și tuburilor, ele diferă semnificativ în ceea ce privește mecanismul, ușurința de instalare și aplicațiile ideale. Tabelul de mai jos subliniază principalele diferențe:

Întrebări Frecvente (FAQ)

Ce este un racord cu barbă?

Un racord cu barbă este o componentă de conectare utilizată cu furtunuri sau tuburi flexibile. Are un capăt canelat sau nervurat care prinde interiorul furtunului, menținându-l ferm în poziție.

Care sunt diferitele materiale pentru racordurile cu barbă?

Racordurile cu barbă pot fi fabricate din diverse materiale, cum ar fi alama, oțelul inoxidabil, plasticul (nailon, polietilenă, polipropilenă, PVC), aluminiul, alama nichelată și bronzul, fiecare oferind niveluri diferite de durabilitate, rezistență și potrivire pentru diverse aplicații.

Ce sunt racordurile cu barbă pentru furtunuri de aer?

Racordurile cu barbă pentru furtunuri de aer sunt special concepute pentru sistemele pneumatice. Ele au un capăt canelat care se atașează în siguranță la interiorul unui furtun pneumatic, asigurând o conexiune etanșă pentru aerul comprimat.

Unde sunt folosite racordurile cu barbă pentru furtunuri de grădină?

Racordurile cu barbă pentru furtunuri de grădină sunt utilizate în sistemele de udare exterioare pentru a conecta secțiuni de furtun sau pentru a atașa furtunul la o sursă de apă, cum ar fi un robinet sau o pompă. Sunt esențiale în sistemele de irigații prin picurare.

Ce este un racord cot cu barbă?

Un racord cot cu barbă este un tip de racord cu barbă care are o formă unghiulară (de obicei 90 sau 45 de grade), permițând schimbarea direcției fluxului de fluid într-un sistem de furtunuri. Este ideal pentru situațiile în care este necesară o curbură strânsă sau o rutare specifică a furtunului.

În concluzie, deși poate nu sunt cele mai vizibile sau spectaculoase componente ale unui sistem, racordurile cu barbă sunt pilonii invizibili care asigură funcționarea eficientă și sigură a nenumăratelor aplicații de transfer de fluide. Simplitatea, versatilitatea și fiabilitatea lor le transformă în eroi nenumerați care mențin lichidele și gazele să curgă lin în diverse industrii, de la cele mai complexe sisteme industriale la cele mai simple aplicații casnice. Prin înțelegerea corectă a tipurilor, materialelor și metodelor de instalare, poți asigura integritatea și longevitatea oricărui sistem de fluide, evitând scurgerile și optimizând performanța.
