Aliniamentul Best Fit: Cheia Preciziei Moderne

În lumea dinamică și exigentă a producției moderne, unde fiecare micron contează, precizia nu este doar un deziderat, ci o necesitate absolută. De la componente minuscule până la structuri complexe, capacitatea de a poziționa și prelucra cu o acuratețe impecabilă este ceea ce diferențiază excelența de mediocritate. Aici intervine un concept fundamental, o strategie de aliniament care a revoluționat modul în care abordăm toleranțele și calitatea: Aliniamentul Best Fit. Ești pregătit să descoperi cum această metodă poate aduce o schimbare radicală în procesele tale și să te propulseze spre un nivel superior de performanță?

Aliniamentul Best Fit nu este doar un termen tehnic complex; este o soluție ingenioasă, concepută pentru a asigura o potrivire perfectă, chiar și în cele mai provocatoare scenarii. Indiferent dacă vorbim despre ajustări fine sau despre gestionarea unor piese fără repere de referință clare, această tehnică oferă o cale spre o precizie de neegalat. Să explorăm împreună ce înseamnă cu adevărat Aliniamentul Best Fit, cum funcționează și de ce este considerat un pilon esențial în atingerea calității micronice în industria de astăzi.

Ce Este Aliniamentul Best Fit?

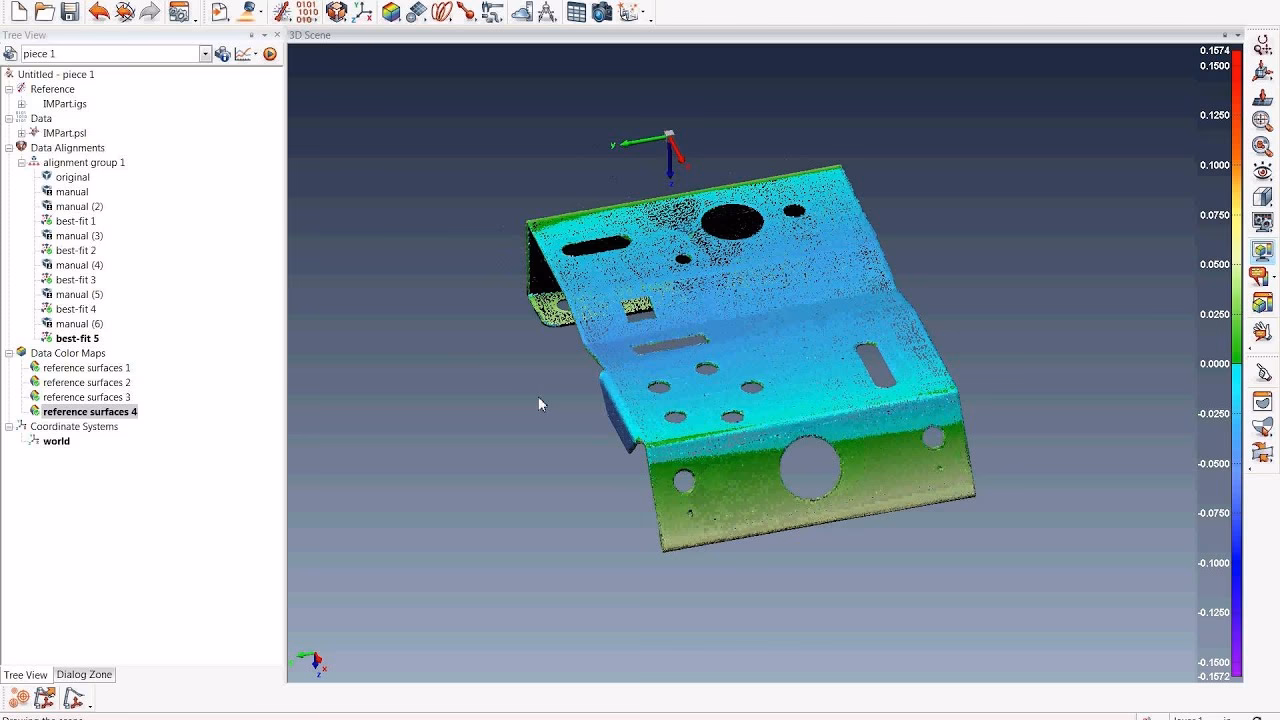

La baza sa, un aliniament Best Fit este o metodă avansată de poziționare care determină cea mai bună potrivire posibilă între un set de puncte măsurate (sau centroide ale caracteristicilor reale) și locația lor nominală, teoretică. Imaginează-ți că ai un obiect fizic cu anumite caracteristici, iar apoi ai un model digital perfect al acelui obiect. Scopul aliniamentului Best Fit este de a suprapune cât mai exact obiectul fizic peste modelul digital, minimizând orice diferență sau eroare.

Această tehnică este crucială în situațiile în care nu există repere de referință (datum features) clare sau când se dorește o aliniere generală a întregii piese, bazată pe multiple puncte măsurate. În loc să te bazezi pe un singur punct sau pe o singură suprafață pentru aliniere, Best Fit ia în considerare o multitudine de date, calculând o „medie” a potrivirii. Rezultatul este o aliniere care distribuie erorile uniform pe întreaga piesă, în loc să le concentreze într-o singură zonă. Acest lucru este deosebit de valoros pentru piesele cu geometrii complexe sau cu toleranțe strânse pe întreaga lor suprafață.

Prin esența sa, aliniamentul Best Fit caută să „mute” și să „rotească” setul de puncte măsurate în spațiu, astfel încât să se suprapună cât mai bine peste omologul său teoretic. Această operațiune matematică complexă se asigură că abaterea totală este minimizată, oferind o bază solidă pentru procesele ulterioare, cum ar fi prelucrarea sau inspecția. Este o abordare holistică a preciziei, care tratează piesa ca un întreg, nu doar ca o sumă de puncte individuale.

Aliniamentul Best Fit 2D vs. 3D: O Analiză Comparativă

Aliniamentele Best Fit pot fi implementate în două sau trei dimensiuni, fiecare având caracteristici și aplicații specifice. Înțelegerea diferențelor dintre ele este esențială pentru a alege metoda potrivită pentru sarcina ta.

Aliniamentul Best Fit 2D

Un aliniament Best Fit 2D necesită, în primul rând, un aliniament inițial pentru a stabili planul bidimensional în care va opera. Acesta este creat în planul de lucru definit de aliniamentul activ curent. Gândește-te la el ca la o proiecție a datelor tale pe o suprafață plană. Este util pentru aplicații unde precizia este necesară doar într-un plan specific, cum ar fi tăierea sau inspecția contururilor plate. Limitările sale vin din faptul că nu ia în considerare variațiile pe a treia axă, ceea ce îl face mai puțin potrivit pentru piese cu geometrie complexă în spațiu.

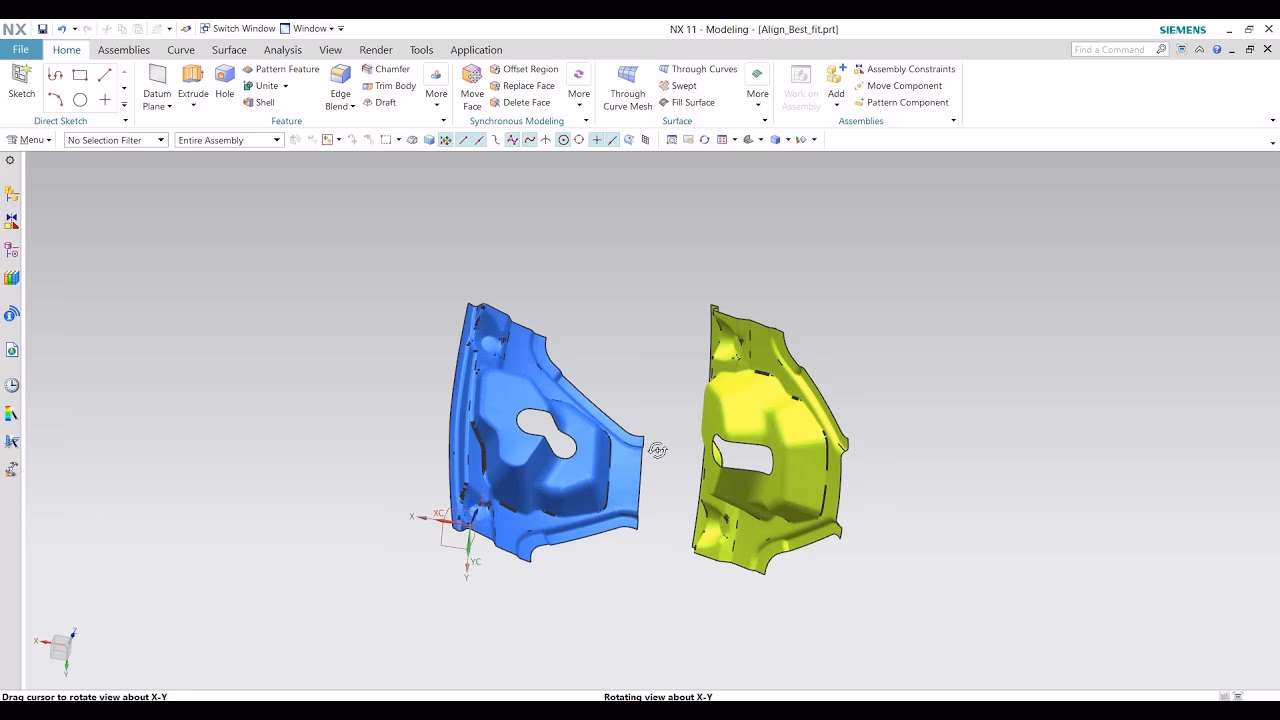

Aliniamentul Best Fit 3D

Pe de altă parte, un aliniament Best Fit 3D utilizează datele brute (de mașină) și le corelează cu valorile teoretice. Avantajul major al acestei abordări este că nu necesită un aliniament anterior. Acesta operează direct cu datele tridimensionale ale piesei, oferind o imagine mult mai completă și mai precisă a poziției sale reale în spațiu. Dacă gradele de libertate sunt setate doar pentru rotație și un centru de rotație nu este definit explicit, acesta utilizează originea aliniamentului activ curent ca centru de rotație. Aliniamentul 3D este ideal pentru piese complexe, care necesită o precizie volumetrică, asigurând că toate dimensiunile și caracteristicile sunt aliniate optim.

Iată o comparație concisă pentru a evidenția diferențele cheie:

Atingerea Preciziei Micronice cu Aliniamentele Best Fit

Când vine vorba de precizie, în special la nivel micronică, eliminarea intervenției manuale este singura cale de a garanta o acuratețe reală și constantă. Fiecare atingere umană, fiecare ajustare manuală, introduce un potențial de eroare, oricât de mic ar fi acesta. Acest principiu stă la baza celor mai avansate metode de creare a aliniamentelor Best Fit.

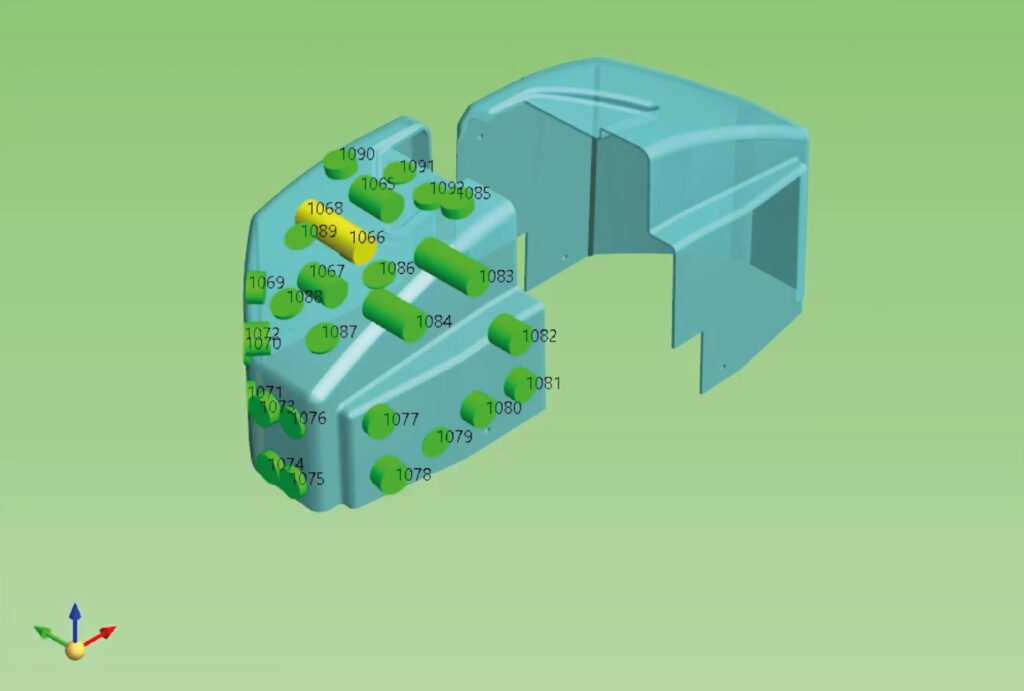

Un exemplu elocvent al acestei abordări este software-ul NC-PartLocator de la MSP. Acest sistem inovator utilizează o sondă pentru a măsura piesa în anumite puncte cheie, colectând date esențiale. Aceste date nu sunt apoi interpretate manual, ci sunt folosite de NC-PartLocator pentru a calcula aliniamentul Best Fit optim al piesei, asigurându-se că aceasta va fi prelucrată în limitele toleranțelor specificate. Odată calculat, acest aliniament corect este încărcat automat în controler, instruind mașina unde să execute tăieturile cu o precizie absolută. Nu este necesară nicio intervenție manuală, deoarece comunicarea se realizează automat între mașină, controler și software.

O caracteristică cheie, unică pentru software-uri precum NC-PartLocator, este capacitatea de a calcula și aplica un aliniament Best Fit pe 6 axe. Aceasta este o inovație majoră, care permite atingerea unei precizii micronică și o compensare reală a poziției exacte a piesei. Gândește-te la asta ca la o corecție în toate direcțiile posibile, asigurând o potrivire perfectă, indiferent de complexitatea geometriei sau de abaterile inițiale. Prin crearea automată a unui aliniament Best Fit în acest mod, limitările adesea asociate cu strategiile tradiționale de aliniere pot fi depășite cu ușurință.

Beneficiile Revoluționare ale Aliniamentelor Best Fit Automatizate

Adopția automatizare în procesul de aliniere Best Fit deschide uși către o serie de avantaje operaționale și de calitate care transformă radical eficiența și fiabilitatea producției. Nu este doar o chestiune de viteză, ci de o îmbunătățire fundamentală a fiecărui aspect al ciclului de producție.

• Adaptabilitate Fără Precedent:Automatizare înseamnă că aliniamentele pot fi adaptate cu ușurință pentru o gamă largă de piese, indiferent de complexitate, toleranțe, materiale utilizate sau niveluri de producție. Fie că este vorba de prototipuri unice sau de producție în serie la scară largă, sistemul se ajustează dinamic pentru a satisface cerințele specifice, eliminând necesitatea unor setări manuale laborioase și consumatoare de timp.
• Calitate Constantă, Industrializată: Prin utilizarea combinată a acestei strategii de aliniere și a software-urilor dedicate, se obține o calitate consistentă pe tot parcursul procesului de industrializare a unei piese. Rezultatele nu mai depind de abilitatea sau experiența unui operator individual, ci sunt garantate de precizia și repetabilitatea sistemului automatizat. Aceasta duce la o reducere semnificativă a rebuturilor și la o creștere a fiabilității produselor finale.
• Eliminarea Inspecției Pre-Proces CMM: Software-ul permite crearea aliniamentelor direct în timpul procesului, pe mașina CNC. Acest lucru elimină cerința pentru inspecția pre-proces cu o mașină de măsurat în coordonate (CMM), economisind timp prețios și resurse. Piesa este măsurată și aliniată exact acolo unde va fi prelucrată, reducând riscul erorilor de transfer și accelerând ciclul de producție.
• Verificare și Recalculare Automatizată: Pe lângă crearea inițială, software-ul oferă și o modalitate automatizată de a verifica aliniamentele pe parcursul întregului proces de prelucrare a piesei și de a le recalcula dacă este necesar. Deoarece nu este necesară nicio intrare manuală, șansa acumulării de erori cumulative este eliminată. Acest feedback continuu și ajustările în timp real asigură că piesa rămâne perfect aliniată pe toată durata operațiunilor, garantând o precizie micronică constantă.

Aceste beneficii demonstrează că aliniamentul Best Fit, în special cel automatizat, nu este doar o opțiune, ci o necesitate pentru orice unitate de producție care aspiră la excelență și la atingerea unor standarde de calitate de neegalat. Este o investiție în viitor, care transformă provocările complexe în oportunități de optimizare.

Aliniamentul Best Fit Definit de Utilizator: Flexibilitate și Control

Pe lângă aliniamentele Best Fit 2D și 3D standard, există și opțiunea unui aliniament Best Fit definit de utilizator. Această variantă oferă o flexibilitate sporită, permițând personalizarea gradelor de libertate pentru a se potrivi unor cerințe specifice ale aplicației. În majoritatea cazurilor, un aliniament Best Fit definit de utilizator necesită un aliniament anterior pentru a stabili în mod fiabil direcțiile XYZ pentru gradele de libertate personalizate.

Acest tip de aliniament îți permite să decizi exact cum vrei ca sistemul să minimizeze erorile. Poți configura aliniamente Best Fit pentru a rezolva probleme în 2D, 3D sau cu grade de libertate personalizate, în funcție de complexitatea și specificul piesei tale. Această personalizare oferă un control granular asupra procesului de aliniere, asigurând că rezultatul final este optimizat pentru nevoile tale precise, fără a fi constrâns de setările predefinite.

Când Să Alegi Aliniamentul Best Fit?

Decizia de a utiliza o strategie de aliniament Best Fit este adesea dictată de natura piesei și de cerințele de precizie. Această metodă este ideală și, în multe cazuri, singura opțiune viabilă pentru piese care nu au caracteristici de referință (datum features) clare, de la care să se poată realiza o aliniere tradițională. În aceste scenarii, un aliniament general este creat pe baza diverselor puncte măsurate pe întreaga suprafață a piesei.

Dar, așa cum am observat în acest articol, beneficiile nu se opresc aici, mai ales dacă utilizezi software-uri avansate precum cel de la MSP pentru a calcula automat aceste aliniamente Best Fit. Nu numai că depășești problema lipsei reperelor de referință, dar rezolvi și majoritatea (dacă nu chiar toate!) problemelor asociate în mod obișnuit cu tehnicile de aliniere manuală.

Aliniamentul Best Fit este calea către un proces de configurare a pieselor mai eficient și cu o precizie micronică. Dacă te confrunți cu piese care au caracteristici de referință bine definite, s-ar putea să fie mai avantajos să utilizezi o strategie de aliniament Datum. Însă, pentru complexitate și flexibilitate maximă, Best Fit, în special cu automatizare, este campionul incontestabil.

Întrebări Frecvente (FAQ) despre Aliniamentul Best Fit

Ce este un aliniament Best Fit?

Un aliniament Best Fit este o metodă de aliniere care ajustează un set de puncte măsurate (sau centroide reale) pentru a se potrivi cât mai exact cu locația lor nominală sau teoretică. Scopul este de a minimiza diferențele totale, distribuind erorile uniform pe întreaga piesă, în special atunci când nu există repere de referință clare.

De ce este importantă eliminarea intervenției manuale în aliniamente?

Eliminarea intervenției manuale este crucială pentru a atinge o precizie reală și consistentă, în special la nivel micronică. Orice ajustare manuală introduce un risc de eroare umană, care poate compromite acuratețea și repetabilitatea procesului. Soluțiile automatizate, cum ar fi cele oferite de NC-PartLocator, asigură o precizie superioară și elimină erorile cumulative.

Ce este un aliniament Best Fit 3D și cum diferă de cel 2D?

Un aliniament Best Fit 3D utilizează datele brute ale mașinii și le corelează cu valorile teoretice, fără a necesita un aliniament prealabil. Acesta operează în spațiul tridimensional, oferind o aliniere volumetrică completă. Spre deosebire de acesta, un aliniament Best Fit 2D necesită un aliniament inițial pentru a stabili planul bidimensional și este limitat la acel plan, fiind mai potrivit pentru contururi plate.

Când ar trebui să folosesc un aliniament Best Fit în loc de un aliniament Datum?

Aliniamentul Best Fit este recomandat în primul rând pentru piese care nu au caracteristici de referință (datum features) bine definite. Acesta creează o aliniere generală bazată pe multiple puncte măsurate pe întreaga piesă. Dacă piesa ta are repere de referință clare și bine definite, un aliniament Datum ar putea fi o strategie mai potrivită.

Cum contribuie software-ul la atingerea unei precizii micronice?

Software-uri precum NC-PartLocator contribuie la precizia micronică prin calcularea și aplicarea automată a unui aliniament Best Fit pe 6 axe. Acesta utilizează datele colectate de o sondă pentru a determina poziția optimă a piesei și comunică direct cu controlerul mașinii. Acest proces automatizat elimină erorile umane, asigură o compensare reală a poziției piesei și permite adaptarea rapidă la diverse scenarii de producție, garantând o calitate consistentă și o precizie excepțională.

Concluzie

Explorarea strategiilor de aliniament este un pas esențial în căutarea celei mai potrivite soluții pentru alinierea pieselor tale complexe. Așa cum am văzut, aliniamentele Best Fit reprezintă o soluție puternică, în special pentru piesele fără repere de referință clare, oferind un aliniament general bazat pe multiple puncte măsurate pe întreaga piesă. Dar, așa cum acest articol a subliniat, beneficiile abia încep aici, mai ales atunci când se utilizează software-uri de ultimă generație pentru a calcula automat aceste aliniamente Best Fit.

Nu numai că depășești problema lipsei reperelor de referință, dar rezolvi și majoritatea (dacă nu chiar toate!) problemelor asociate în mod obișnuit cu tehnicile de aliniere manuală. Ești gata să pornești pe calea unui proces de configurare a pieselor mai eficient și cu o precizie micronică? Descoperă cât de productiv poate deveni atelierul tău prin adoptarea automatizare și a aliniamentelor Best Fit! Viitorul preciziei este acum la îndemâna ta!
