EBSD: Analiza Avansată a Materialelor cu Bruker

În lumea complexă a științei materialelor, înțelegerea structurii cristaline la scară microscopică este esențială pentru a prezice și a îmbunătăți proprietățile fizice, chimice și mecanice ale oricărui material. De la rezistența unei pale de turbină la eficiența unui microcip, totul depinde de aranjamentul atomilor. Aici intervine difracția de electroni retroîmprăștiați (EBSD – Electron Backscatter Diffraction), o tehnică puternică și indispensabilă, care a transformat modul în care cercetăm și dezvoltăm materiale noi. Sistemele moderne, cum ar fi cele oferite de Bruker, inclusiv seria Quantax ED-XS, duc această tehnologie la un nou nivel, integrând-o perfect cu microscoapele electronice de scanare (SEM) desktop, făcând-o mai accesibilă și mai eficientă ca niciodată.

EBSD este o tehnică bazată pe SEM care permite analiza orientării cristalografice, identificarea fazelor, determinarea tensiunilor și caracterizarea defectelor la nivel micro și nano. Atunci când un fascicul de electroni interacționează cu un eșantion cristalin, unii electroni sunt retroîmprăștiați și formează un model de difracție specific pe un ecran fluorescent. Acest model, cunoscut sub numele de model Kikuchi, este unic pentru fiecare structură cristalină și orientare. Analiza acestor modele permite determinarea precisă a orientării cristalografice a fiecărui punct scanat pe suprafața eșantionului, creând hărți detaliate ale microstructurii. Combinat adesea cu spectroscopia de dispersie a energiei de raze X (EDS), cum sugerează denumirea Bruker Quantax ED-XS, se obține o caracterizare completă, atât structurală, cât și elementară, a materialelor complexe.

Aplicații Cheie ale Tehnologiei EBSD în Industrii Majore

Versatilitatea EBSD o face o tehnică valoroasă într-o gamă largă de industrii, de la cele tradiționale la cele de vârf, oferind informații critice care altfel ar fi imposibil de obținut.

Aplicații în Știința și Ingineria Materialelor

În domeniul materialelor, EBSD a devenit o piatră de temelie pentru înțelegerea comportamentului și performanței. În industria aerospatială, EBSD este esențială pentru studierea structurii cristaline a pieselor critice, ajutând inginerii să analizeze modul în care cristalele sunt aranjate în aliajele de înaltă temperatură și materialele avansate din aluminiu. Această analiză este crucială pentru a asigura integritatea structurală și rezistența la oboseală a componentelor expuse la condiții extreme de zbor, cum ar fi paletele de turbină sau componentele structurale ale aeronavelor. Înțelegerea orientării granulelor și a limitelor dintre ele permite optimizarea proceselor de fabricație și prelungirea duratei de viață a acestor componente vitale.

Industria auto utilizează EBSD pentru a examina modul în care metalele se deformează în timpul fabricației, ajutând la optimizarea proceselor de formare și la înțelegerea cauzelor defecțiunilor pieselor. De la caroserii la componentele motorului, cunoașterea modului în care microstructura se modifică sub sarcină sau în timpul procesării termomecanice este fundamentală pentru a crea vehicule mai sigure și mai eficiente. Analiza EBSD poate identifica zonele de concentrare a tensiunilor și poate preveni fisurile sau alte defecte structurale.

În electronică, EBSD dezvăluie modul în care limitele de granulație afectează performanța electrică și fiabilitatea. De exemplu, în circuitele integrate sau în materialele semiconductoare, limitele de granulație pot acționa ca bariere sau căi de scurtcircuit, influențând conductivitatea și stabilitatea dispozitivelor. EBSD permite cartografierea acestor structuri, oferind informații valoroase pentru îmbunătățirea designului și a proceselor de fabricație a componentelor electronice.

Pentru imprimarea 3D (fabricarea aditivă), EBSD ajută la examinarea modului în care materialele se solidifică și de ce piesele imprimate pot avea proprietăți diferite în direcții diferite (anizotropie). Procesul de imprimare strat cu strat poate crea microstructuri complexe și anizotrope. EBSD este instrumentală în caracterizarea acestor structuri, asigurând că piesele imprimate 3D îndeplinesc cerințele de performanță și fiabilitate, deschizând calea către aplicații mai sofisticate în domenii precum medicina sau industria aerospațială.

Aplicații Metalurgice Avansate

Inginerii metalurgiști utilizează EBSD pentru a studia modul în care metalele își modifică forma în timpul prelucrării, inclusiv modul în care cristalele alunecă (slip) și se înfrățesc (twinning) atunci când sunt deformate. Aceste mecanisme de deformare plastică sunt fundamentale pentru înțelegerea ductilității și a rezistenței metalelor. EBSD oferă o vizualizare directă a acestor procese la nivel microscopic, ajutând la proiectarea unor aliaje cu proprietăți mecanice îmbunătățite.

Atunci când metalele se recuperează după prelucrare, EBSD urmărește modul în care se formează și cresc granulele mici, un proces cunoscut sub numele de recristalizare. Această tehnică arată cu precizie modul în care o structură cristalină se transformă într-o alta în timpul tratamentului termic, cum ar fi transformările de fază martensitică sau austenitică. Monitorizarea acestor transformări este vitală pentru controlul proprietăților finale ale produselor metalice.

Pentru controlul calității sudurilor, EBSD cartografiază modelele de tensiuni și examinează modul în care căldura afectează structura metalului în apropierea sudurilor, în zona afectată termic (ZAT). Înțelegerea microstructurii ZAT este crucială pentru a preveni fisurile și a asigura integritatea structurală a îmbinărilor sudate, care sunt adesea puncte critice în structurile inginerești. Programele de control al calității utilizează acum în mod regulat EBSD pentru a verifica dacă structurile metalice îndeplinesc standardele de performanță.

Implementare în Industria Semiconductorilor

În fabricarea semiconductorilor, unde precizia la nivel atomic este imperativă, EBSD identifică defectele mici, inclusiv defectele de împachetare (stacking faults) și limitele de înfrățire (twin boundaries) în siliciu și alte materiale semiconductoare. Aceste defecte pot afecta semnificativ performanța electrică a dispozitivelor.

Cartografierea cristalelor ajută la conectarea performanței electronice la caracteristicile structurale din filmele subțiri, care sunt componente esențiale ale microcipurilor moderne. Atunci când dispozitivele cedează, EBSD ajută la identificarea mecanismelor de defectare legate de cristal, oferind informații critice pentru analiza defecțiunilor și îmbunătățirea fiabilității.

Procesele de fabricație se îmbunătățesc prin datele EBSD care leagă structura, proprietățile și metodele de procesare pentru materialele semiconductoare avansate. Aceasta permite inginerilor să optimizeze parametrii de depunere și tratament termic pentru a obține performanțe optime ale dispozitivelor.

Beneficiile Integrării SEM-EBSD Desktop: Inovația Bruker Quantax ED-XS

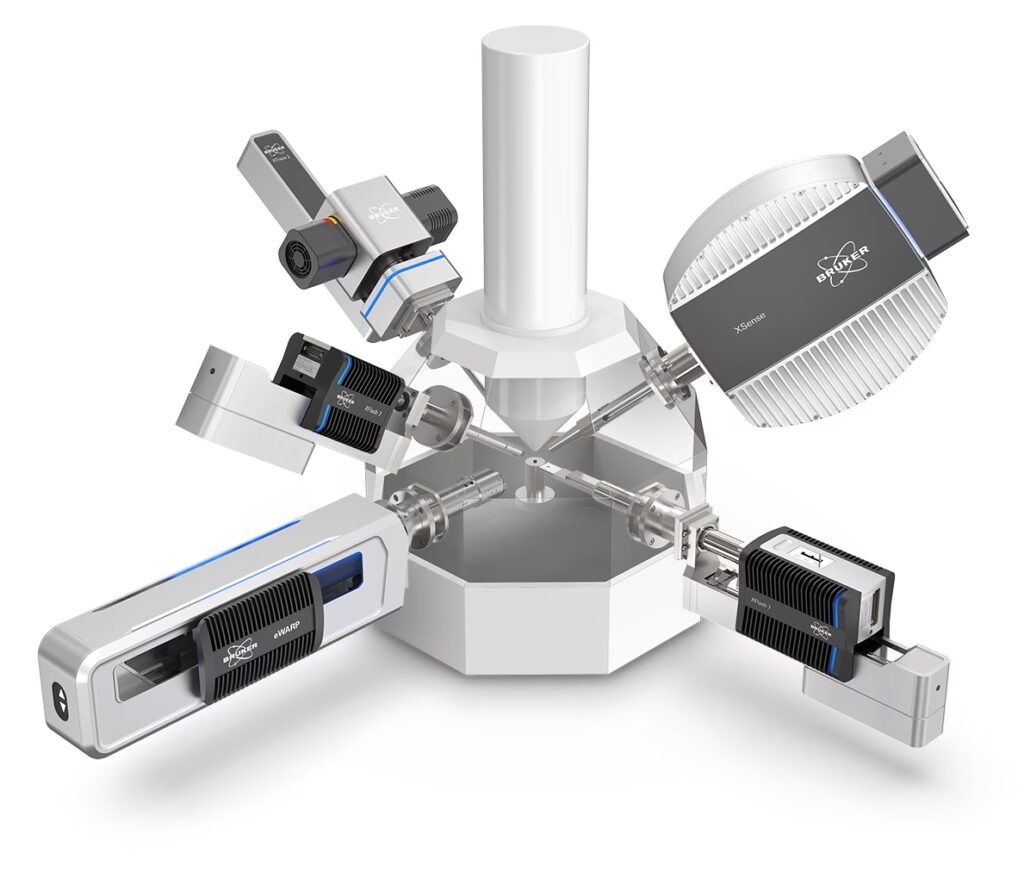

Integrarea EBSD cu microscoapele electronice de scanare (SEM) desktop, așa cum oferă Bruker prin sistemele sale precum seria Quantax ED-XS, aduce o serie de avantaje semnificative, democratizând accesul la această tehnologie avansată.

Accesibilitate Îmbunătățită

Combinarea EBSD cu microscoapele electronice de scanare desktop ocupă mult mai puțin spațiu decât sistemele tradiționale, de tip „floor-standing”. Această amprentă redusă le face ideale pentru laboratoarele cu spațiu limitat. Costul este semnificativ mai mic, permițând mai multor laboratoare, instituții de învățământ și companii mici și mijlocii să utilizeze această tehnologie de vârf, care anterior era rezervată doar centrelor de cercetare mari. Aceste sisteme sunt, de asemenea, mai ușor de operat, având controale simplificate și funcții de configurare automată, reducând necesitatea unor operatori cu înaltă calificare. Rezultatele vin mai rapid prin colectarea și analiza simplificată a datelor, accelerând ciclurile de cercetare și dezvoltare.

Capabilități Avansate de Analiză

Sistemele moderne EBSD-SEM produc hărți cristaline detaliate, arătând caracteristici mai mici de un micron, oferind o rezoluție spațială excepțională. Identificarea automată a fazelor utilizează baze de date cristaline extinse, împreună cu datele de compoziție obținute prin EDS (un aspect cheie al sistemelor Quantax ED-XS), pentru o caracterizare completă. Procesarea datelor se realizează în timp real pentru rezultate imediate, permițând ajustări rapide ale parametrilor de scanare. Combinația EBSD și EDS oferă o caracterizare completă a materialelor complexe cu faze multiple, oferind atât informații structurale, cât și elementare. Analiza precisă a limitelor include tipuri speciale de limite de granulație (cum ar fi limitele de înfrățire sau cele cu energie scăzută) și distribuția acestora, informații cruciale pentru proprietățile materialelor.

Pentru a ilustra mai bine avantajele, iată o scurtă comparație între sistemele SEM-EBSD desktop și cele tradiționale:

Îmbunătățiri Tehnice

Progresele recente în tehnologia EBSD includ o detectare mai bună a electronilor prin designuri îmbunătățite ale ecranului și ale camerei. Captura modelului este acum de zece ori mai rapidă, utilizând o nouă tehnologie de detector, permițând achiziția rapidă de date pentru hărți extinse sau pentru studii dinamice. Software-ul utilizează acum potrivirea avansată a modelelor cu corecția automată a fundalului, îmbunătățind precizia și fiabilitatea rezultatelor. Controalele sunt concepute pentru a fi ușor de utilizat, fără a sacrifica puterea de analiză, făcând tehnologia accesibilă chiar și utilizatorilor cu mai puțină experiență. Integrarea cu sistemele de date de laborator face gestionarea rezultatelor și a rapoartelor mult mai ușoară, facilitând fluxurile de lucru în laboratoarele moderne.

Bruker și Suportul Său în Domeniul EBSD

Bruker, un nume de referință în instrumentația științifică, este un jucător cheie în dezvoltarea și furnizarea de soluții EBSD de vârf. Angajamentul lor față de integritate se reflectă în toate aspectele operațiunilor, de la gestionarea lanțului de aprovizionare la interacțiunea cu clienții. Într-o lume globalizată, Bruker își urmărește lanțul de aprovizionare de la achiziții la producție și livrare, luând măsuri preventive pentru a asigura continuitatea operațiunilor, chiar și în fața unor provocări globale. Această abordare riguroasă se traduce prin produse fiabile și suport consistent pentru clienți.

Dr. Frank H. Laukien, Președinte și CEO al Bruker Corporation, a subliniat întotdeauna că siguranța și sănătatea angajaților, familiilor acestora, clienților și partenerilor sunt prioritare. Bruker sprijină numeroși clienți în cercetarea și dezvoltarea lor importantă, în testarea analitică și diagnostică, precum și în asigurarea siguranței și calității produselor – activități care rămân o prioritate ridicată pentru societăți. Prin instrumentele lor esențiale pentru știința vieții și diagnostic, Bruker contribuie activ la cercetarea bolilor infecțioase, la descoperirea și dezvoltarea de vaccinuri și medicamente antivirale, precum și la microbiologia clinică și testarea virală, așa cum s-a demonstrat în timpul pandemiei COVID-19.

Un exemplu concret al angajamentului Bruker față de calitatea și fiabilitatea materialelor este colaborarea lor în reprocesarea măștilor FFP. Experți de la Helios Kliniken GmbH din Germania au dezvoltat o procedură sigură pentru reprocesarea măștilor de protecție FFP. Partenerul Bruker, RJL Micro & Analytic GmbH, a sprijinit dezvoltarea prin testarea proprietăților structurale ale măștilor de protecție FFP înainte și după reprocesare, utilizând un microscop cu raze X Bruker și microscopia electronică. Integritatea structurală a măștilor tratate conform procedurii Helios a fost confirmată, demonstrând rolul vital al tehnologiei Bruker în asigurarea calității și siguranței, chiar și în situații critice de sănătate publică. Acest proces de reprocesare este însoțit de un sistem intensiv de management al calității și este monitorizat permanent, cu suportul continuu al RJL și implicarea strânsă într-un concept de control continuu al calității.

Resurse de Formare Online Bruker AXS

Într-o eră a digitalizării, accesul la cunoștințe este mai ușor ca niciodată. Bruker încurajează continuu participarea la Evenimentele Virtuale și Orele de Instruire Bruker (Bruker Training Office Hours). Aceste platforme online oferă oportunități excelente pentru utilizatori de a-și aprofunda cunoștințele despre sistemele Bruker, inclusiv cele de EBSD și EDS, de a învăța cele mai bune practici și de a interacționa cu experți în domeniu. Deși nu sunt menționate linkuri directe în informațiile furnizate, aceste sesiuni virtuale reprezintă o resursă valoroasă pentru oricine dorește să utilizeze la maximum capacitățile sistemelor Bruker AXS și să rămână la curent cu cele mai recente inovații și aplicații. Este esențial să verificați site-ul oficial Bruker AXS pentru programul actualizat al acestor evenimente și sesiuni de instruire online.

Întrebări Frecvente (FAQ)

Ce este EBSD?

EBSD (Electron Backscatter Diffraction) este o tehnică de analiză a materialelor bazată pe microscopia electronică de scanare (SEM) care permite determinarea orientării cristalografice, identificarea fazelor, analiza deformărilor și caracterizarea defectelor la nivel microstructural. Se bazează pe analiza modelelor de difracție (modele Kikuchi) formate de electronii retroîmprăștiați dintr-un eșantion cristalin.

De ce este importantă integrarea EBSD cu SEM-ul desktop, cum ar fi sistemele Bruker Quantax ED-XS?

Integrarea EBSD cu SEM-urile desktop, exemplificată de sistemele Bruker Quantax ED-XS, aduce beneficii semnificative în ceea ce privește accesibilitatea, costul și ușurința în utilizare. Aceste sisteme ocupă mai puțin spațiu, sunt mai puțin costisitoare decât cele tradiționale de podea și sunt mai simple de operat, democratizând accesul la tehnologia avansată de analiză microstructurală. Denumirea ED-XS sugerează și integrarea cu spectroscopia de dispersie a energiei de raze X (EDS), oferind o caracterizare completă, atât structurală, cât și elementară.

În ce domenii se aplică EBSD?

EBSD are aplicații extinse în numeroase domenii, inclusiv: știința și ingineria materialelor (analiza aliajelor avansate, materialelor pentru imprimare 3D, electronice), metalurgie (studiul deformării, recristalizării, transformărilor de fază, calității sudurilor) și industria semiconductorilor (identificarea defectelor, cartografierea cristalelor, analiza defecțiunilor și optimizarea proceselor de fabricație).

Ce avantaje specifice oferă sistemele Bruker Quantax ED-XS?

Sistemele Bruker Quantax ED-XS se disting prin capacitatea lor de a oferi o caracterizare materială completă, combinând puterea EBSD pentru informații cristalografice cu cea a EDS pentru informații elementare. Această integrare permite identificarea automată și precisă a fazelor, hărți detaliate ale cristalelor cu rezoluție sub-micron, procesare în timp real și o operare intuitivă, optimizând fluxul de lucru în laborator și oferind rezultate rapide și fiabile.

Unde pot găsi cursuri de formare pentru sistemele Bruker EBSD/AXS?

Bruker oferă resurse de formare online, inclusiv Evenimente Virtuale și Ore de Instruire Bruker (Bruker Training Office Hours). Acestea sunt modalități excelente de a învăța despre utilizarea sistemelor lor și de a obține suport tehnic. Se recomandă verificarea site-ului oficial Bruker AXS pentru programul actualizat și înregistrare.

Concluzie

Tehnologia EBSD, în special prin inovațiile aduse de companii precum Bruker cu sistemele lor Quantax ED-XS, reprezintă o piatră de hotar în analiza materialelor. Capacitatea de a înțelege și de a manipula microstructura materialelor la un nivel atât de detaliat este fundamentală pentru progresul tehnologic în diverse industrii. De la asigurarea siguranței aeronavelor la optimizarea performanței microcipurilor, EBSD oferă informații critice care permit inovația și depășirea limitelor. Prin accesibilitatea sporită și capabilitățile avansate oferite de sistemele desktop, analiza materialelor devine mai eficientă și mai răspândită, deschizând noi orizonturi pentru cercetare și dezvoltare. Investiția în astfel de tehnologii nu este doar o achiziție de echipament, ci o investiție în viitorul ingineriei și al științei materialelor.
