Parametrii Curbei de Calibrare: Impact și Optimizare

În lumea riguroasă a analizelor, fie că vorbim despre controlul calității suplimentelor nutritive, monitorizarea compoziției corporale sau cercetarea în domeniul performanței sportive, precizia este cheia. Un instrument fundamental în obținerea acestei precizii este curba de calibrare. Aceasta stabilește o relație matematică între semnalul măsurat de un instrument și concentrația sau cantitatea unei substanțe. Dar știați că anumiți parametri din procesul de calibrare pot influența semnificativ rezultatele finale? Acest articol detaliază modul în care parametri precum "Average By" și "Fit", alături de alți factori de modelare, afectează calculul cantității sau concentrației, oferind o perspectivă esențială pentru oricine își dorește acuratețe maximă.

Influența Parametrului "Average By"

Funcția "Average By" (Media după) din software-uri precum Empower instruiește sistemul cum să facă media răspunsului injecțiilor standard. Răspunsul mediat va fi ulterior folosit pentru a plota curba de calibrare. Înțelegerea acestei setări este crucială pentru a asigura că datele dvs. de calibrare sunt reprezentate corect.

Opțiunea "None" (Niciunul)

Atunci când "Average By" este setat pe "None" (care este, de obicei, setarea implicită), nu are loc nicio medie a injecțiilor standard replicate. Fiecare injecție individuală a standardului contribuie direct la punctele de pe curba de calibrare. Să luăm un exemplu: dacă avem trei injecții pentru fiecare standard, iar fiecare standard are o cantitate diferită de analit, fiecare dintre aceste trei injecții va fi considerată un punct distinct pe grafic. Ecuația curbei, coeficientul de corelație (R), coeficientul de determinare (R2) și alți parametri statistici sunt calculați pe baza tuturor acestor puncte individuale. În acest scenariu, o variație mare între replicile unui standard ar putea duce la o împrăștiere mai mare a punctelor și, potențial, la un R2 mai mic, indicând o potrivire mai slabă a curbei.

De exemplu, o cantitate de cafeină raportată ca 0.039920 mg/ml ar putea fi însoțită de un cod de eroare (cum ar fi Q10 Peak Code în exemplul dat) care indică faptul că răspunsul vârfului din eșantion este mai mic decât răspunsul vârfului din standardul cu cea mai mică cantitate. Aceasta subliniază importanța de a avea standarde care acoperă întregul interval de concentrații așteptate în probele reale.

Opțiunea "Amount" (Cantitate)

Selectarea opțiunii "Average By, Amount" va duce la calcularea unui răspuns mediu pentru injecțiile replicate la fiecare cantitate standard specifică. În loc să ploteze fiecare injecție individuală, software-ul va calcula media răspunsurilor pentru toate replicile unui anumit standard și va folosi această valoare medie ca un singur punct pe curba de calibrare. Curba de calibrare este apoi plotată ca "Cantitate" versus "Răspuns Mediat".

Impactul asupra parametrilor statistici, cum ar fi R și R2, poate fi subtil, dar semnificativ. Deși în exemplul furnizat valorile R și R2 au fost "ușor diferite", iar cantitatea calculată de cafeină a rămas "esențial neschimbată" (0.039920 mg/ml), este important de reținut că această abordare poate netezi curba, reducând variabilitatea cauzată de injecțiile individuale și, potențial, îmbunătățind R2. Această metodă este adesea preferată atunci când se dorește o reprezentare mai stabilă a relației concentrație-răspuns, eliminând zgomotul aleatoriu al injecțiilor individuale.

Influența Parametrului "Fit"

Funcția "Fit" (Potrivire) din software-ul de procesare instruiește sistemul cum să genereze curba de calibrare. Obiectivele principale atunci când se alege un tip de potrivire sunt aplicarea unei curbe datelor care modelează cel mai fidel răspunsul pe intervalul standardelor și minimizarea distanței medii dintre puncte și curbă. Alegerea metodei de potrivire este una dintre cele mai critice decizii în calibrare.

Potrivirea "Linear" (Liniară)

Setarea implicită pentru "Fit" este adesea "Linear". Aceasta presupune că există o relație liniară directă între semnal și concentrație pe întregul interval al standardelor. O curbă liniară este reprezentată de ecuația y = mx + b, unde 'm' este panta (sensibilitatea metodei) și 'b' este intersecția cu axa y (răspunsul la concentrație zero, adesea zgomotul de fond sau "blank-ul"). Această metodă este robustă și simplă, dar nu este adecvată pentru toate tipurile de analize, în special cele care prezintă o saturație a semnalului la concentrații mari sau o neliniaritate intrinsecă la concentrații mici.

Potrivirea "Linear thru Zero" (Liniară prin Zero)

Schimbarea potrivirii la "Linear thru Zero" (Liniară prin Zero) va avea un impact direct asupra curbei de calibrare și, prin urmare, asupra cantității calculate pentru analitul nostru. Această opțiune forțează ecuația liniei să treacă prin origine (punctul 0,0), ceea ce înseamnă că intersecția cu axa y (b) este forțată să fie zero. Ecuația devine atunci y = mx. Panta liniei, intersecția și alți parametri vor fi diferiți de curbele de calibrare anterioare, deoarece linia este constrânsă să treacă prin origine.

Forțarea curbei să treacă prin zero este justificată atunci când se știe că un răspuns zero corespunde unei concentrații zero a analitului și nu există un semnal de fond semnificativ. De exemplu, în cazul cafeinei, cantitatea calculată s-a modificat de la 0.039920 mg/ml la 0.040102 mg/ml. Această mică, dar semnificativă, schimbare subliniază importanța alegerii corecte a modelului de potrivire, deoarece chiar și o diferență minoră în ecuația curbei poate duce la rezultate diferite pentru probele necunoscute.

Este esențial să înțelegem că fiecare tip de potrivire (liniară, exponențială, logaritmică, polinomială etc.) are ipoteze subiacente despre relația dintre semnal și concentrație. Alegerea greșită poate introduce erori sistematice în rezultatele analitice.

Modele Comune de Curbă de Calibrare și Parametrii Lor

Pe lângă opțiunile specifice unui software, există o varietate de funcții de curbă utilizate pentru calibrare, fiecare cu proprii parametri care definesc forma curbei. Metoda cel mai frecvent recomandată pentru calibrare este regresia (non-)liniară a celor mai mici pătrate, folosind un set de date format din calibratori cu concentrație cunoscută (x) și citirile semnalului lor (y). Concentrațiile probelor necunoscute sunt apoi calculate din inversa funcției estimate. Aceasta este uneori numită regresie inversă, dar trebuie reținut că funcția inversă nu este estimată direct din date.

Tipuri de Curbe și Funcțiile Lor Inverse

În funcție de comportamentul analitului și al metodei analitice, se pot utiliza diverse modele matematice. Iată o comparație a celor mai comune:

Definițiile Parametrilor Curbei

Fiecare parametru din aceste ecuații are o semnificație specifică care influențează forma și poziția curbei:

• b (beta sau hill): Reprezintă rata de schimbare, panta sau "factorul de pantă". În cazul regresiei liniare, unitățile lui 'b' sunt unități-x per unitate-y. În funcțiile logistice, 'b' este adimensional. O valoare mai mare a lui 'b' indică o tranziție mai abruptă a curbei.
• Vm: Pe scara lui 'y'. Notația tradițională pentru asimptota superioară (pe măsură ce 'x' tinde la infinit) în modelele Michaelis-Menten. Este analog cu 'a' în modelele logistice și reprezintă valoarea maximă a semnalului.
• k: Pe scara lui 'x'. Acest parametru afectează rata de apropiere de Vm. Deși nu are o semnificație intuitivă directă precum ED50/IC50, el este esențial pentru definirea curbei Michaelis-Menten.

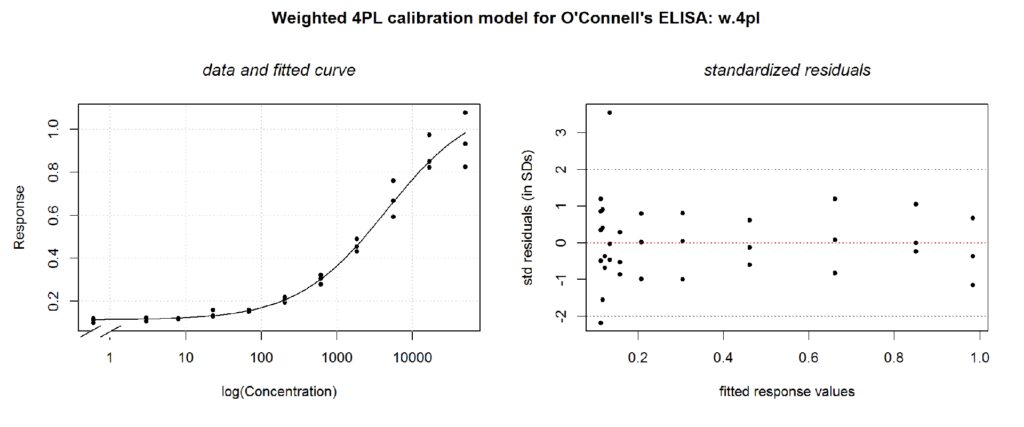

• c (inflec): Pe scara lui 'x'; scalează 'x'. În multe aplicații, are o valoare semnificativă: ED50 (doza efectivă 50%) sau IC50 (concentrația inhibitoare 50%) sunt repere importante în testele pe celule întregi sau studiile de medicamente inhibitoare. Din punct de vedere grafic, 'c' este punctul de inflexiune în modelele logistice, unde panta curbei este maximă.
• a (inf.x.asymp): Pe scara lui 'y'; asimptota orizontală pe măsură ce 'x' tinde la infinit. Reprezintă valoarea maximă a semnalului pe care o poate atinge curba.
• d (small.x.asymp): Pe scara lui 'y'; asimptota orizontală pe măsură ce 'x' tinde, teoretic, la minus infinit, dar, în practică, la zero. Aceasta aproximează interceptul cu axa y pentru alte modele sau date plotate și reprezintă semnalul de bază sau minim.
• g (g.5pl): Adimensional. Similar cu 'b', alterează în continuare rata de schimbare, în special secțiunea curbei dintre 'c' și 'a'. Modelul logistic cu 5 parametri este utilizat pentru a potrivi curbe sigmoide asimetrice (folosind log(x)), permițând o tranziție mai abruptă către o asimptotă decât către cealaltă.

Familiaritatea cu acești parametri este crucială pentru verificarea modelului și alegerea valorilor inițiale în regresia neliniară, un pas esențial în obținerea unei potriviri optime.

Optimizarea Parametrilor Modelului de Calibrare

După implementarea unei clase personalizate de model de calibrare, următorul pas este estimarea parametrilor modelului de calibrare prin maxim de verosimilitate (Maximum Likelihood Estimation - MLE). Acest pas de optimizare necesită, pe lângă rezultatele măsurătorilor obținute de la standardele de măsurare, o estimare inițială (ghici) și limite pentru parametrii modelului de calibrare.

Utilizarea Funcțiilor de Optimizare

Module precum calibr8.optimization implementează funcții de conveniență, cum ar fi fit_scipy, care utilizează API-ul comun al tuturor modelelor de calibrare. Aceste funcții simplifică procesul de estimare a parametrilor. De exemplu, în codul Python:

cmodel = MyCustomCalibrationModel() cal_independent = ... cal_dependent = ... theta_fit, history = calibr8.fit_scipy( cmodel, independent=cal_independent, dependent=cal_dependent, theta_guess=[ 0, # intercept 1, # slope 0.2, # standard deviation ], theta_bounds=[ (-1, 1), # intercept (0, 3), # slope (0.001, 0.5), # standard deviation (must be >= 0) ] )

Aici, theta_guess reprezintă estimarea inițială a parametrilor (intercept, pantă, deviație standard), iar theta_bounds definește intervalele permise pentru acești parametri. Găsirea unei estimări inițiale bune și a limitelor parametrilor poate fi surprinzător de dificilă. De aceea, funcții precum fit_scipy returnează nu numai vectorul de parametri estimați (theta_fitted), ci și history (istoricul) vectorilor de parametri care au fost testați în timpul optimizării. Analizarea căii pe care a parcurs-o optimizatorul prin spațiul parametrilor ajută uneori la diagnosticarea convergenței slabe sau a eșecului optimizării.

Alternative la Optimizarea Bazată pe Scipy

Dacă optimizarea bazată pe scipy.optimize.minimize nu funcționează, există și alte abordări puternice:

• Puteți configura propria optimizare utilizând metoda loglikelihood a modelului. Aceasta oferă un control mai granular asupra procesului de optimizare.
• O altă opțiune este rularea eșantionării MCMC (Markov Chain Monte Carlo) prin crearea unui model PyMC al modelului dvs. de calibrare. Pentru aceasta, puteți pur și simplu transmite o listă de variabile aleatorii PyMC (priorități) ca argument theta al metodei loglikelihood. MCMC este o metodă robustă pentru explorarea spațiului parametrilor și estimarea distribuțiilor de probabilitate ale acestora, fiind utilă în cazuri complexe sau cu date zgomotoase.

Calibrarea unei Probe: Procesul Invers

După ce curba de calibrare este stabilită și parametrii modelului sunt estimați cu precizie, următorul pas este utilizarea acestei curbe pentru a determina concentrația sau cantitatea de analit într-o probă necunoscută. Acest proces implică utilizarea funcției inverse a curbei de calibrare.

De exemplu, dacă avem o curbă de calibrare liniară definită prin y = int + b * x, unde 'y' este semnalul măsurat și 'x' este concentrația, pentru a găsi concentrația 'x' a unei probe cu un semnal 'y' cunoscut, vom folosi funcția inversă: x = (y - int) / b. Similar, pentru modele mai complexe, cum ar fi cele logistice, se utilizează funcțiile inverse corespunzătoare, așa cum sunt prezentate în tabelul de mai sus.

Este crucial ca modelul de calibrare ales să fie valid pe întregul interval de concentrații al probelor. Extrapolarea (calcularea concentrațiilor în afara intervalului de calibrare) este riscantă și poate duce la erori semnificative, deoarece comportamentul semnalului-concentrație poate deveni neliniar sau impredictibil în afara intervalului calibrat. De aceea, se recomandă întotdeauna ca probele necunoscute să se încadreze în intervalul de calibrare.

Întrebări Frecvente (FAQ)

1. De ce este importantă alegerea corectă a parametrilor curbei de calibrare?

Alegerea incorectă a parametrilor, cum ar fi metoda de mediere sau tipul de potrivire a curbei, poate introduce erori semnificative în calculul concentrației sau cantității analitului. Aceasta duce la rezultate imprecise, care pot avea implicații serioase în domenii precum siguranța alimentară, dozarea medicamentelor sau evaluarea performanței sportive.

2. Când ar trebui să folosesc "Linear thru Zero" pentru potrivirea curbei?

"Linear thru Zero" ar trebui utilizat doar atunci când sunteți absolut sigur că un răspuns zero (adică, niciun semnal detectat) corespunde unei concentrații zero a analitului și că nu există niciun semnal de fond (blank) care să contribuie la răspuns. Este adesea potrivit pentru analize cu fundal foarte curat sau când se utilizează un standard zero ca punct de calibrare.

3. Ce este Maximum Likelihood Estimation (MLE) în contextul calibrării?

MLE este o metodă statistică pentru estimarea parametrilor unui model. În contextul calibrării, MLE încearcă să găsească valorile parametrilor modelului (de exemplu, panta și intersecția unei curbe liniare) care maximizează probabilitatea de a observa datele experimentale date. Practic, se caută parametrii care fac ca modelul să "se potrivească" cel mai bine datelor observate.

4. Ce înseamnă "asimptotă" într-un model de calibrare logistic?

Asimptotele sunt linii la care curba se apropie din ce în ce mai mult, dar nu le atinge niciodată pe măsură ce variabila independentă (concentrația) tinde la infinit sau la zero. În modelele logistice, asimptotele superioară (a) și inferioară (d) definesc intervalul maxim și minim al răspunsului (semnalului) pe care curba îl poate atinge, reprezentând, de exemplu, saturația detectorului sau nivelul de zgomot de fond.

5. Cum pot diagnostica o potrivire slabă a curbei?

O potrivire slabă poate fi diagnosticată prin examinarea vizuală a curbei (dacă punctele se abat semnificativ de la linie), prin valorile scăzute ale coeficientului de determinare (R2, ideal cât mai aproape de 1), prin analiza reziduurilor (diferențele dintre valorile observate și cele prezise) sau prin examinarea istoricului de optimizare dacă utilizați software avansat (cum ar fi history din calibr8.fit_scipy).

În concluzie, înțelegerea și aplicarea corectă a parametrilor curbei de calibrare sunt fundamentale pentru obținerea unor rezultate analitice precise și fiabile. Fie că ajustați opțiunile de mediere, alegeți modelul de potrivire sau optimizați parametrii prin metode avansate, fiecare decizie contribuie la acuratețea măsurătorilor dumneavoastră. O calibrare bine executată este piatra de temelie a oricărei analize de succes.
