Navigarea Eficientă în Revit: Zoom la Potrivire

Navigarea fluidă și eficientă în Revit este piatra de temelie a oricărui proiect de succes, permițându-vă să vizualizați și să editați cu viteză și precizie. Printre cele mai fundamentale și adesea subestimate funcții se numără cele de zoom și încadrare a vederilor. "Zoom la Potrivire" (Zoom to Fit) este un instrument puternic, dar care poate aduce și confuzie, mai ales când o vedere care ar trebui să fie plină, apare brusc goală. Acest articol vă va ghida prin complexitatea funcțiilor de zoom în Revit, explicând nu doar cum să le folosiți, ci și cum să depanați problemele comune, asigurându-vă că aveți întotdeauna controlul deplin asupra perspectivei proiectului dumneavoastră.

Vom explora diverse metode de zoom, de la scurtături rapide de la tastatură până la utilizarea avansată a roților de navigare, abordând totodată și scenariile specifice, cum ar fi navigarea în vederile 3D sau pe foile de desen. Înțelegerea profundă a acestor instrumente vă va economisi timp prețios și vă va îmbunătăți semnificativ fluxul de lucru în Revit.

Ce Este "Zoom la Potrivire" (Zoom to Fit) și De Ce Poate Eșua?

Funcția "Zoom la Potrivire", cunoscută și sub denumirea de "Zoom Extents", are scopul de a ajusta vederea curentă astfel încât să cuprindă toate elementele vizibile din proiect la extinderea lor maximă. Este un instrument incredibil de util pentru a obține rapid o imagine de ansamblu a întregului model sau a unei anumite vederi.

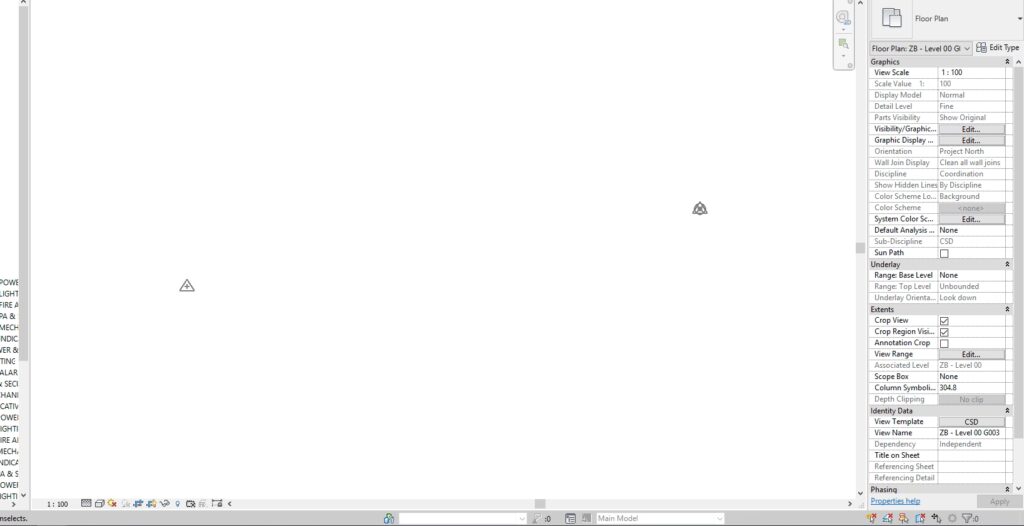

Cu toate acestea, există un scenariu comun în care utilizarea "Zoom la Potrivire" poate duce la o vedere aparent goală. Acest lucru se întâmplă atunci când unul sau mai multe elemente îndepărtate au fost plasate, accidental sau intenționat, la o distanță considerabilă față de geometria principală a proiectului. Deși aceste elemente pot fi minuscule sau chiar invizibile cu ochiul liber din cauza distanței, "Zoom la Potrivire" va încerca să le includă în câmpul vizual, rezultând o vedere extrem de micșorată, în care geometria principală devine microscopică sau dispare complet de pe ecran.

Acest fenomen poate afecta o multitudine de tipuri de vederi, inclusiv planuri de etaj, planuri de tavan, elevații, secțiuni și foi de desen (sheets). Este esențial de reținut că vederile de detaliu (drafting views) nu ar trebui să fie afectate de această problemă, deoarece ele sunt bidimensionale și nu interacționează cu geometria modelului 3D în același mod.

Pentru a depana această situație, primul pas este să înțelegeți că vederea nu este de fapt goală, ci doar extrem de micșorată. Soluția implică identificarea și relocarea sau ștergerea elementelor "fugitive" care cauzează problema. De multe ori, aceste elemente pot fi linii de detaliu, componente mici sau chiar puncte de referință uitate.

Metode Esențiale de Zoom și Panoramare în Revit

Revit oferă o gamă largă de instrumente pentru a naviga în proiectele dumneavoastră, fiecare cu propriile avantaje în funcție de situație. Stăpânirea acestor metode este crucială pentru o navigare eficientă.

1. Zoom la Potrivire (ZE) și Zoom în Regiune (ZR)

• Zoom la Potrivire (ZE): Aceasta este scurtătura supremă pentru a vedea totul. Pur și simplu apăsați Z apoi E pe tastatură. Vederea se va ajusta pentru a include toate elementele vizibile. Este prima soluție de încercat atunci când vederea pare goală.
• Zoom în Regiune (ZR): Pentru a vă concentra pe o anumită zonă, apăsați Z apoi R. Cursorul se va transforma într-o lupă. Faceți clic de două ori pentru a defini un dreptunghi în jurul zonei pe care doriți să o măriți. Această metodă oferă un control granular asupra măririi.

2. Utilizarea Roților de Navigare

Revit include mai multe roți de navigare care oferă acces rapid la funcții comune de vizualizare:

• Roata de Navigare Completă (Full Navigation Wheel): Pentru a o afișa, puteți naviga la fila Vizualizare (View) > panoul Ferestre (Windows) > Interfață Utilizator (User Interface) > Roata de Navigare (Navigation Wheel). Odată afișată, faceți clic dreapta pe roată și selectați Opțiuni (Options). Sub Instrument Zoom (Zoom Tool), puteți selecta Zoom într-un singur increment cu fiecare clic de mouse (Zoom in one increment with each mouse click), pentru un control mai precis al măririi.
• Roata de Navigare 2D, Roțile de Navigare Complete sau Roata Mini de Obiect Vedere (Mini View Object Wheel): Faceți clic și țineți apăsat pe pana Zoom. Cursorul se va schimba în cursorul de Zoom. Trageți vertical pentru a mări sau micșora. Eliberați butonul mouse-ului pentru a reveni la roată. Această metodă este excelentă pentru ajustări fluide.

3. Zoom Out (2X)

Această funcție (de obicei accesibilă prin intermediul meniurilor de context sau a barei de navigare) micșorează vederea astfel încât elementele să apară la jumătate din dimensiunea lor anterioară. Este utilă atunci când ați zoomat prea mult și doriți o imagine de ansamblu rapidă, fără a reseta complet la "Zoom la Potrivire".

4. Zoom la Selecție

Deși nu este o comandă implicită directă în toate versiunile, "Zoom la Selecție" este extrem de utilă. Vă permite să măriți vederea pentru a se potrivi exact elementelor selectate. Aceasta poate fi adăugată ca o scurtătură personalizată. De exemplu, în meniul Fișier (File) > Opțiuni (Options) > Scurtături Tastatură (Keyboard Shortcuts), puteți căuta comanda Zoom To Selection și îi puteți atribui o scurtătură, cum ar fi BZ (sau orice altă combinație disponibilă).

5. Panoramare (Pan)

Panoramarea vă permite să mutați vederea lateral, fără a modifica nivelul de zoom. Cele mai comune metode sunt:

• Cu mouse-ul: Apăsați și țineți apăsat butonul central al mouse-ului (rotița). Cursorul se va schimba într-o mână. Trageți mouse-ul pentru a muta vederea.
• Cu Roata de Navigare: Faceți clic și țineți apăsat pe pana Panoramare (Pan). Trageți pentru a repoziționa modelul.

Gestionarea Vederilor 3D și Perspectivelor

Navigarea în vederile 3D, în special cele perspective, necesită o abordare ușor diferită pentru a obține cele mai bune rezultate. O tehnică eficientă este utilizarea vederilor multiple.

• Tiling Views (W then T): Pentru a vizualiza mai multe vederi simultan (de exemplu, un plan de etaj și o vedere 3D), deschideți vederile dorite. Apoi, apăsați W urmat de T. Aceasta va aranja vederile deschise una lângă alta pe ecran, optimizând spațiul de lucru.
• Zoom All (Z then A): Odată ce aveți mai multe vederi aranjate, puteți aplica "Zoom la Potrivire" tuturor vederilor deschise simultan. Apăsați Z urmat de A. Aceasta este extrem de utilă pentru a vă asigura că toate vederile sunt centrate corespunzător pe conținutul lor.
• Activarea Vederei în Viewport-uri (Sheets): Când lucrați pe o foaie de desen (sheet) care conține viewport-uri, pentru a ajusta zoom-ul unei vederi într-un viewport, trebuie mai întâi să activați acea vedere. Selectați viewport-ul, faceți clic dreapta și alegeți Activare Vedere (Activate View). Odată activată, puteți folosi orice comandă de zoom menționată mai sus. Pentru a ieși din vederea activată, faceți dublu clic în afara viewport-ului sau faceți clic dreapta și alegeți Dezactivare Vedere (Deactivate View).

Funcții Complementare de Navigare

Pe lângă instrumentele de zoom și panoramare, Revit oferă și alte funcții care îmbunătățesc experiența de navigare.

• Barra de Navigare (Navigation Bar): Această bară, afișată în zona de desen de-a lungul uneia dintre laturile ferestrei modelului, oferă acces rapid la instrumente de navigare specifice vederii 2D sau 3D active. Este activată implicit și poate fi o resursă valoroasă pentru utilizatorii noi.
• ViewCube: Pentru vederile 3D, ViewCube-ul este un instrument vizual care vă permite să schimbați rapid orientarea modelului. Îl puteți afișa sau ascunde din fila Vizualizare (View) > panoul Ferestre (Windows) > meniul derulant Interfață Utilizator (User Interface) > ViewCube.
• Reveal Constraints: Deși nu este direct legată de zoom, înțelegerea modului de a vizualiza constrângerile poate fi utilă atunci când depanați probleme cu elemente care par a fi "blocate" sau plasate neintenționat departe. Pe Bara de Control a Vederii, faceți clic pe (Reveal Constraints) pentru a vedea constrângerile.

Tabel Comparativ: Tipuri de Zoom în Revit

Întrebări Frecvente (FAQ)

Q1: Cum resetez nivelul de zoom dacă sunt prea mult sau prea puțin zoomat?

R: Cel mai simplu mod este să utilizați scurtătura ZE (Zoom la Potrivire) pentru a readuce întreaga geometrie vizibilă în câmpul vizual. Alternativ, puteți folosi ZR (Zoom în Regiune) pentru a defini o nouă zonă de interes.

Q2: Pot zooma pe zone specifice ale vederii mele?

R: Da, absolut. Utilizați scurtătura ZR (Zoom în Regiune) și trageți mouse-ul pentru a desena o casetă în jurul zonei pe care doriți să o măriți. De asemenea, puteți ține apăsată tasta Ctrl în timp ce trageți mouse-ul pentru a defini o fereastră de zoom centrată, oferind un control și mai precis.

Q3: Ce ar trebui să fac dacă elementele mele par să fie în afara vederii curente sau vederea mea apare goală după "Zoom la Potrivire"?

R: Dacă vederea este goală după ZE, este aproape sigur că unul sau mai multe elemente au fost plasate foarte departe de restul geometriei proiectului. Pentru a rezolva, încercați următoarele:

1. Verificați categoriile ascunse: Asigurați-vă că nu există categorii de elemente ascunse (în Vizibilitate/Grafică (Visibility/Graphics) sau Ascundeți elementul/categoria în vedere (Hide Element/Category in View)) care ar putea conține elemente "fugitive".
2. Utilizați un filtru de selecție: Încercați să selectați totul (Ctrl+A) și apoi să filtrați selecția pentru a vedea tipurile de elemente prezente. Căutați elemente care ar putea fi neașteptate sau care nu ar trebui să fie acolo.
3. Căutați linii sau puncte mici: Uneori, o singură linie de detaliu scurtă sau un punct de referință uitat la o distanță mare poate cauza problema. Încercați să panorați și să zoomați manual în zonele periferice ale ceea ce ar trebui să fie zona de desen.
4. Verificați limitele de tăiere ale vederii (Crop Region): Asigurați-vă că regiunea de tăiere a vederii (dacă este activă) nu exclude o parte importantă a modelului.
5. Copiați într-un fișier nou: Ca ultimă soluție, puteți încerca să copiați doar geometria relevantă într-un fișier Revit nou. Aceasta ar elimina automat orice elemente "pierdute" și neintenționate.

Q4: "Zoom la Potrivire" afectează vederile de detaliu (drafting views)?

R: Nu, vederile de detaliu (drafting views) nu sunt afectate de problema elementelor plasate departe de geometrie, deoarece acestea sunt vederi 2D independente, care nu scalează conținutul bazat pe extinderea modelului 3D. Ele conțin doar elemente 2D (linii, text, dimensiuni etc.) desenate direct în acea vedere.

Q5: Există o scurtătură pentru a panora în Revit fără mouse?

R: Deși majoritatea metodelor de panoramare implică mouse-ul, puteți folosi roțile de navigare, care pot fi controlate și cu tastatura în anumite moduri, deși mai puțin intuitiv decât mouse-ul. Pentru o panoramare directă, mouse-ul este instrumentul principal. Apăsarea și menținerea apăsată a tastei Shift în timp ce trageți cu mouse-ul poate, de asemenea, activa anumite moduri de navigare, dar pentru panoramare pură, rotița mouse-ului este cea mai rapidă.

Concluzie

Stăpânirea funcțiilor de zoom și navigare în Revit este esențială pentru oricine lucrează cu acest software puternic. De la simpla "Zoom la Potrivire" până la gestionarea vederilor multiple și depanarea problemelor legate de elemente îndepărtate, înțelegerea profundă a acestor instrumente vă va permite să lucrați mai rapid, mai precis și cu mai puțină frustrare. Exersați scurtăturile de la tastatură, explorați Roțile de Navigare și familiarizați-vă cu diferitele tipuri de zoom pentru a vă optimiza fluxul de lucru. O navigare eficientă este cheia pentru a debloca întregul potențial al proiectelor dumneavoastră în Revit.
