Ghid Complet: Conducte și Valve Chimice Esențiale

În vasta și complexa lume a producției chimice, conductele chimice și valvele reprezintă coloana vertebrală, esențiale pentru legătura dintre diversele echipamente și procese. Fără o înțelegere aprofundată a acestor componente vitale, siguranța, eficiența și continuitatea operațiunilor ar fi imposibile. Acest ghid detaliază tipurile de conducte, fitingurile și, în special, funcționarea și utilizarea celor mai comune valve din conductele chimice. De la materiale specifice până la principii de control al fluxului, veți descoperi tot ce este necesar pentru a stăpâni elementele fundamentale ale sistemelor de conducte chimice.

Sistemele de conducte sunt mai mult decât simple tuburi; ele sunt rețele complexe, proiectate cu precizie pentru a transporta fluide sub diverse condiții de presiune și temperatură. Fitingurile asigură conexiunile și schimbările de direcție, în timp ce valvele sunt dispozitivele de control care reglează, opresc sau deviază fluxul. Fiecare componentă joacă un rol crucial și trebuie selectată cu atenție, având în vedere proprietățile mediului de transportat și condițiile de operare. Să explorăm în detaliu aceste elemente indispensabile.

Conducte Chimice – Coloana Vertebrală a Transportului Fluidelor

Conductele chimice sunt clasificate în funcție de materialul lor, care determină compatibilitatea cu diverse substanțe chimice, rezistența la presiune și temperatură. Distingem două categorii principale: conducte metalice și conducte nemetalice.

Conducte Metalice: Rezistență și Durabilitate

• Conducte din Fontă: Acestea sunt printre cele mai utilizate în conductele chimice, în special pentru medii cu presiune joasă. Deși sunt robuste, fragilitatea lor și etanșeitatea relativ scăzută le limitează utilizarea pentru abur de înaltă presiune, temperatură ridicată sau substanțe toxice și explozive. Sunt frecvent întâlnite în rețelele subterane de alimentare cu apă, conductele principale de gaz și sistemele de canalizare. Specificațiile lor sunt exprimate prin diametrul interior și grosimea peretelui (mm).
• Conducte din Oțel Sudat: Se clasifică în funcție de presiunea de utilizare: țevi obișnuite pentru apă și gaz (rezistență la presiune 0,1-1,0 MPa) și țevi îngroșate (rezistență la presiune 1,0-0,5 MPa). Sunt utilizate pentru transportul fluidelor sub presiune precum apă, gaz, abur de încălzire, aer comprimat și ulei. Cele galvanizate sunt cunoscute sub numele de țevi de fier alb sau galvanizate, iar cele negalvanizate ca țevi de fier negru. Diametrele nominale variază de la 6 mm la 150 mm.
• Conducte din Oțel Fără Sudură: Avantajele majore ale acestor conducte sunt calitatea uniformă și rezistența ridicată. Materialele includ oțel carbon, oțel de înaltă calitate, oțel slab aliat, oțel inoxidabil și oțel rezistent la căldură. Se produc prin laminare la cald sau tragere la rece. În proiectele de conducte, cele laminate la cald sunt preferate pentru diametre mai mari de 57 mm, iar cele trase la rece pentru diametre mai mici. Sunt utilizate pentru transportul gazelor sub presiune, aburului și lichidelor, putând rezista la temperaturi de până la 435°C. Țevile din oțel aliat, în special cele rezistente la căldură, pot suporta temperaturi de până la 900-950°C, fiind folosite pentru medii corozive. Diametrele exterioare pot ajunge până la 630 mm pentru cele laminate la cald și 200 mm pentru cele trase la rece. Există și tipuri speciale, cum ar fi cele pentru cracarea petrolului, cazane sau fertilizatori.
• Conducte din Cupru: Remarcabile pentru efectele lor bune de transfer de căldură. Sunt utilizate preponderent în conductele echipamentelor de schimb de căldură și ale dispozitivelor de răcire profundă, precum și ca țevi de măsurare a presiunii pentru instrumente sau pentru transportul fluidelor sub presiune. Totuși, nu sunt recomandate pentru utilizare sub presiune la temperaturi peste 250°C. Datorită costului ridicat, sunt utilizate în general în aplicații critice.
• Conducte din Aluminiu: Aluminiul are o bună rezistență la coroziune. Conductele din aluminiu sunt adesea utilizate pentru transportul mediilor precum acidul sulfuric concentrat, acidul acetic, hidrogenul sulfurat și dioxidul de carbon, fiind comune și în schimbătoarele de căldură. Ele nu sunt rezistente la alcalii și nu pot fi utilizate pentru transportul soluțiilor alcaline sau a soluțiilor care conțin ioni de clorură. Deoarece rezistența mecanică a tuburilor de aluminiu scade semnificativ odată cu creșterea temperaturii, temperatura de operare a acestora nu poate depăși 200°C, iar pentru conductele sub presiune, temperatura de operare va fi chiar mai mică. Cu toate acestea, aluminiul are proprietăți mecanice bune la temperaturi scăzute, motiv pentru care tuburile din aluminiu și aliaje de aluminiu sunt utilizate predominant în unitățile de separare a aerului.
• Conducte din Plumb: Conductele din plumb sunt adesea utilizate pentru transportul mediilor acide. Ele pot transporta acid sulfuric în concentrație de 0,5% până la 15%, dioxid de carbon, acid fluorhidric 60% și acid acetic cu o concentrație mai mică de 80%. Nu sunt potrivite pentru transportul acidului azotic, acidului hipocloros și altor medii similare. Temperatura maximă de operare pentru conductele din plumb este de 200°C.

Conducte Nemetalice: Flexibilitate și Rezistență la Coroziune

• Conducte din Plastic: Avantajele conductelor din plastic includ o bună rezistență la coroziune, greutate redusă, ușurință în turnare și prelucrare. Dezavantajele sunt rezistența scăzută și rezistența slabă la căldură. Cele mai utilizate conducte din plastic sunt cele din policlorură de vinil dură (PVC), policlorură de vinil moale, polietilenă și polipropilenă, precum și țevi metalice acoperite cu poliolefine și politrifluorietilenă.
• Conducte din Cauciuc: Conductele din cauciuc prezintă o bună rezistență la coroziune, sunt ușoare, au o bună plasticitate și sunt flexibile și comode de instalat și demontat. Conductele de cauciuc utilizate în mod obișnuit sunt fabricate din cauciuc natural sau sintetic și sunt potrivite pentru aplicații unde cerințele de presiune nu sunt ridicate.
• Conducte din Sticlă: Conductele din sticlă oferă avantaje precum rezistența la coroziune, transparența, ușurința în curățare, rezistența scăzută la flux și prețul redus. Dezavantajele sunt fragilitatea și lipsa rezistenței la presiune. Sunt utilizate frecvent în aplicații de testare sau experimentale.
• Conducte Ceramice: Ceramica chimică este similară cu sticla și are o bună rezistență la coroziune. Cu excepția acidului fluorhidric, acidului fluorosilicic și alcaliilor puternice, pot rezista la coroziunea diverselor concentrații de acizi anorganici, acizi organici și solvenți organici. Datorită rezistenței scăzute și fragilității, sunt utilizate în general în canalizări și conducte de ventilație pentru eliminarea mediilor corozive.
• Conducte din Ciment: Sunt utilizate în principal în locuri cu cerințe scăzute de presiune și etanșeitate redusă a conductelor, cum ar fi țevile subterane de canalizare și drenaj.

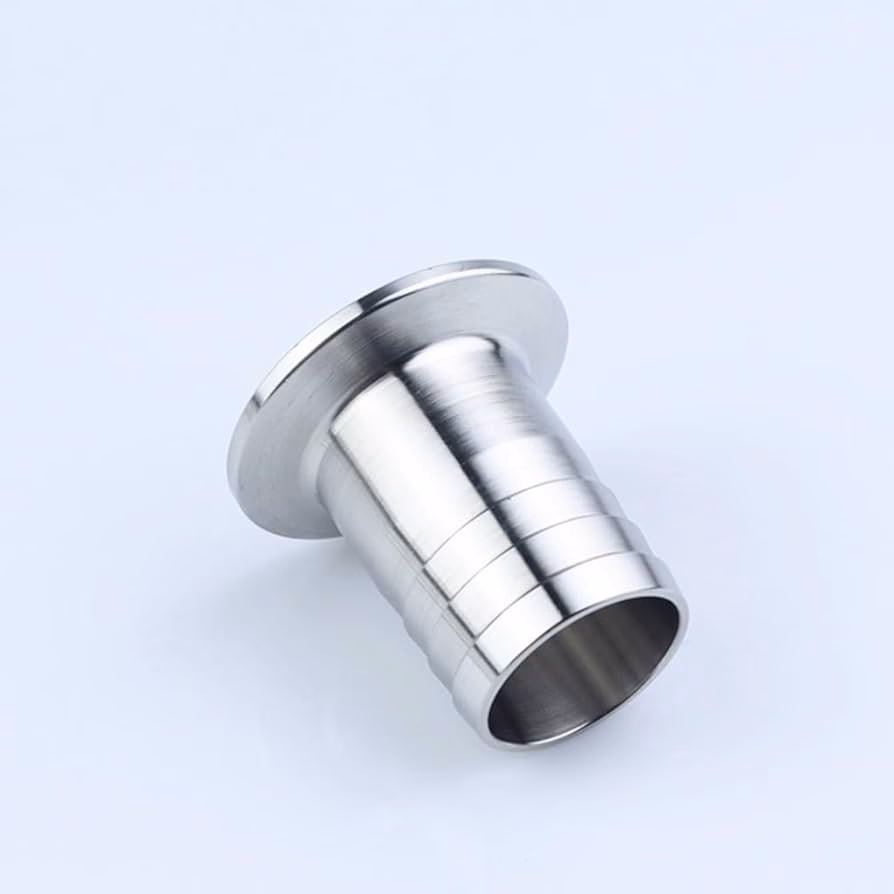

Fitinguri pentru Conducte – Conectorii Esențiali

Pe lângă conducte, un sistem de conducte include numeroase alte componente, cum ar fi secțiuni scurte de țeavă, coturi, teuri, reductoare, flanșe și plăci oarbe, toate acestea fiind necesare pentru a satisface cerințele proceselor de producție, instalare și întreținere. Aceste componente sunt cunoscute sub denumirea de fitinguri pentru conducte și sunt o parte indispensabilă a oricărui sistem.

• Coturi: Acestea sunt utilizate în principal pentru a schimba direcția unei conducte. Se clasifică în funcție de unghiul de îndoire, cele mai comune fiind coturile de 90°, 45°, 180° și 360°. Coturile de 180° și 360° sunt denumite și coturi "U". Există, de asemenea, coturi cu unghiuri specifice, necesare pentru conductele de proces. Coturile pot fi fabricate prin îndoirea țevilor drepte, sudarea țevilor, sudare după formare, turnare sau forjare. De exemplu, coturile din conductele de înaltă presiune sunt adesea forjate din oțel carbon de înaltă calitate sau oțel aliat.
• Teuri: Atunci când două conducte trebuie interconectate sau este necesară o derivare, fitingurile utilizate la joncțiune sunt numite teuri. În funcție de unghiul conductei de acces, există teuri drepte conectate vertical și teuri înclinate. Teurile înclinate sunt denumite în funcție de unghiul de înclinație, cum ar fi teuri înclinate la 45°. În plus, ele sunt denumite în funcție de dimensiunea intrării și ieșirii, cum ar fi teurile cu diametru egal. Pe lângă fitingurile cu trei căi comune, acestea sunt adesea denumite și după numărul de interfețe, cum ar fi cele cu patru căi, cinci căi, cinci căi înclinate etc. Pe lângă sudarea țevilor, fitingurile cu trei căi comune sunt fabricate și prin turnare, sudare, turnare și forjare.
• Piese Scurte și Reductoare: Atunci când lipsește o secțiune scurtă în ansamblul conductei sau când o secțiune mică de țeavă detașabilă trebuie plasată în conductă pentru întreținere, se utilizează adesea o piesă scurtă. Acestea pot avea conectori (cum ar fi flanșe, filete etc.) sau pot fi doar țevi scurte, cunoscute și sub denumirea de "pad-uri" pentru țevi. Fitingurile care conectează două orificii de țeavă cu diametre inegale sunt numite reductoare. Aceste tipuri de fitinguri includ reductoare turnate, tăiate și sudate din țeavă, sau rulate și sudate din tablă de oțel. Reductoarele din conductele de înaltă presiune sunt fabricate din forjate sau țevi din oțel fără sudură de înaltă presiune.
• Flanșe și Plăci Oarbe: Pentru ușurința instalării și întreținerii, conexiunile detașabile sunt adesea utilizate în conducte, iar flanșele sunt o componentă de conectare utilizată în mod obișnuit. Pentru curățare și inspecție, este necesar să se monteze o placă oarbă cu gaură de mână pe conductă sau să se instaleze o placă oarbă la capătul conductei. Plăcile oarbe pot fi, de asemenea, utilizate pentru a închide temporar o anumită interfață a conductei sau pentru a deconecta o anumită secțiune a conductei de la sistem. În conductele cu presiune medie și joasă, forma plăcii oarbe este aceeași cu cea a flanșei solide, prin urmare această placă oarbă este numită și capac de flanșă. Această placă oarbă este standardizată la fel ca flanșa, iar dimensiunea specifică poate fi găsită în manualul relevant. În plus, în întreținerea echipamentelor și conductelor chimice, pentru a asigura siguranța, o placă solidă din oțel este adesea inserată între două flanșe pentru a izola temporar echipamentul sau conducta de sistemul de producție. Această placă oarbă este de obicei numită placă oarbă inserată. Dimensiunea plăcii oarbe inserate poate fi aceeași cu diametrul exterior al suprafeței de etanșare a flanșei la punctul de inserție.

Valve Majore – Inima Sistemului de Control al Fluxului

Dispozitivul utilizat pentru a controla fluxul de fluid într-o conductă este denumit valvă industrială. Funcțiile sale principale sunt:

• Funcția de deschidere și închidere: întreruperea sau comunicarea fluxului de fluid în conductă.
• Funcția de reglare: reglarea debitului și a fluxului de fluid în conductă.
• Funcția de strangulare: după ce fluidul trece prin valvă, se generează o cădere mare de presiune.

Clasificarea valvelor se poate face după diverse criterii: funcția lor (valve de închidere, de reglare, de reținere, de siguranță), forma structurală (valve cu sertar, robinete cu cep, valve cu bilă, valve fluture, valve cu membrană, valve căptușite) sau materialul din care sunt fabricate (oțel inoxidabil, oțel turnat, fontă, plastic, ceramică).

Tipuri Comune de Valve și Funcțiile Lor

1. Vana de închidere (Stop Valve): Datorită structurii sale simple și a ușurinței de fabricație și întreținere, este larg utilizată în conductele de presiune medie și joasă. Utilizează discul circular al vanei (capul vanei) instalat sub tija vanei pentru a coopera cu partea flanșă (scaunul vanei) din corpul vanei, realizând astfel scopul de a întrerupe fluxul de fluid. Tija vanei poate ajusta gradul de deschidere a vanei prin ridicarea și coborârea filetului, jucând un anumit rol în reglare. Deoarece funcția de închidere a vanei se bazează pe contactul și etanșarea dintre capul vanei și planul scaunului vanei, nu este potrivită pentru conductele care conțin fluide cu particule solide. Vana de închidere poate alege materialele adecvate pentru capul vanei, scaunul vanei și carcasă în funcție de caracteristicile mediului utilizat. Pentru vanele care nu sunt bine etanșate sau ale căror cap de vană, scaun de vană și alte părți sunt deteriorate în timpul utilizării, acestea pot fi reparate prin lustruire, șlefuire, placare sau inserare de manșoane pentru a prelungi durata de viață a vanei.
2. Vana cu sertar (Gate Valve): Aceasta se bazează pe una sau două plăci plate, perpendiculare pe direcția de curgere a mediului, care cooperează cu suprafața de etanșare a corpului vanei pentru a realiza scopul de etanșare. Ridicarea plăcii vanei deschide vana. Placa se ridică și coboară odată cu rotația tijei vanei, iar debitul fluidului este ajustat de mărimea deschiderii. Acest tip de vană are rezistență scăzută, performanțe bune de etanșare și comutare ușoară. Este potrivită în special pentru conducte cu diametre mari, dar structura vanei cu sertar este relativ complexă și există multe tipuri. În funcție de structura tijei vanei, există tije deschise și tije întunecate; în funcție de forma structurală a plăcii vanei, se împarte în tip pană, tip paralel etc. În general, placa vanei de tip pană este o placă unică, iar tipul paralel utilizează două plăci de vană. Tipul paralel este mai ușor de fabricat și reparat decât tipul pană și nu este ușor de deformat în timpul utilizării, dar nu este potrivit pentru transportul conductelor de fluid care conțin impurități. Este utilizat în special pentru transportul apei, gazului curat, uleiului și altor conducte.
3. Robinetul cu cep (Plug Valve): Cunoscut în mod obișnuit sub numele de robinet, utilizează un cep conic cu o gaură centrală inserat în corpul vanei pentru a deschide și închide conducta. În funcție de forma de etanșare, cepul poate fi împărțit în cep cu garnitură, cep etanșat cu ulei și cep fără garnitură. Cepul are o structură simplă, dimensiuni mici, deschidere și închidere rapidă, operare ușoară, rezistență mică la fluid și este ușor de transformat într-o vană de distribuție sau comutare cu trei sau patru căi. Suprafața de etanșare a cepului este mare, ușor de uzat, necesită efort la deschidere și închidere și este dificil de reglat fluxul, dar se închide rapid. Cepul poate fi utilizat în conducte de fluid cu presiune și temperatură scăzute sau care conțin particule solide în mediu, dar nu este potrivit pentru conducte de înaltă presiune, temperatură ridicată sau abur.
4. Vana de reglare (Throttle Valve): Este un tip de vană de închidere. Forma capului vanei este conică sau aerodinamică, ceea ce permite un control și o reglare mai bună a debitului fluidului sau efectuarea de strangulări și reglare a presiunii. Vana are cerințe ridicate de precizie de fabricație și performanțe bune de etanșare. Este utilizată în principal în conducte precum cele de control al instrumentelor sau de eșantionare, dar nu este potrivită pentru conducte cu vâscozitate ridicată și medii cu particule solide.
5. Vana cu bilă (Ball Valve): Cunoscută și sub numele de vană cu miez de bilă, este o vană care s-a dezvoltat rapid în ultimii ani. Utilizează o sferă cu o gaură în mijloc ca miez al vanei și se bazează pe rotația sferei pentru a controla deschiderea sau închiderea vanei. Este similară cu robinetul cu cep, dar are o suprafață de etanșare mai mică decât acesta, o structură compactă și comutare ușoară, fiind mult mai utilizată decât robinetul cu cep. Odată cu îmbunătățirea preciziei de fabricație a vanelor cu bilă, acestea sunt utilizate nu numai în conductele de presiune medie și joasă, ci și în conductele de înaltă presiune. Cu toate acestea, din cauza limitărilor materialelor de etanșare, în prezent nu este potrivită pentru conductele de temperatură ridicată.
6. Vana cu membrană (Diaphragm Valve): Cele comune sunt valvele cu film. Deschiderea și închiderea acestei valve se realizează printr-o diafragmă specială de cauciuc, care este prinsă între corpul vanei și capacul vanei. Când este închisă, discul de sub tija vanei apasă diafragma pe corpul vanei pentru a realiza etanșarea. Această valvă are o structură simplă, etanșare fiabilă, întreținere ușoară și rezistență scăzută la fluid. Este potrivită pentru conductele care transportă medii acide și fluide cu materii în suspensie, dar nu este, în general, potrivită pentru conductele cu presiune mai mare sau temperaturi peste 60°C și nu este potrivită pentru conductele care transportă solvenți organici și medii puternic oxidante.
7. Vana de reținere (Check Valve): Cunoscută și sub numele de vană de verificare sau vană unidirecțională. Este instalată în conductă astfel încât fluidul să poată curge doar într-o singură direcție și să nu permită fluxul invers. Este o vană cu închidere automată, cu un disc de vană sau o placă oscilantă în corpul vanei. Când mediul curge în aval, fluidul împinge automat discul vanei deschis; când fluidul curge înapoi, fluidul (sau forța arcului) închide automat discul vanei. În funcție de structura vanei de reținere, se împarte în două tipuri: tip ridicare și tip balansare. Clapa vanei de reținere de tip ridicare se mișcă vertical față de canalul corpului vanei și este utilizată în general pe țevi orizontale sau verticale; clapa vanei de reținere de tip balansare este adesea numită placă oscilantă, o parte a acesteia fiind conectată la ax și putând roti în jurul axului. Vana de reținere de tip balansare este instalată în general pe o țeavă orizontală. Pentru cele cu diametru mic, poate fi instalată și pe o țeavă verticală, dar trebuie menționat că debitul nu trebuie să fie prea mare. Vanele de reținere sunt, în general, potrivite pentru conductele cu medii curate și nu ar trebui utilizate în conductele care conțin particule solide și medii cu vâscozitate ridicată. Vana de reținere de tip ridicare are performanțe de închidere mai bune decât vana de reținere de tip balansare, dar rezistența la fluid a vanei de reținere de tip balansare este mai mică decât cea a vanei de reținere de tip ridicare. În general, vana de reținere de tip balansare este potrivită pentru conductele cu diametre mari.
8. Vana fluture (Butterfly Valve): Se bazează pe un disc rotativ (sau disc eliptic) în țeavă pentru a controla deschiderea și închiderea conductei. Are o structură simplă și dimensiuni mici. Datorită structurii de etanșare și problemelor legate de material, vana are performanțe slabe de închidere și este potrivită doar pentru reglare în conducte cu presiune joasă și diametru mare. Este adesea utilizată în conductele care transportă medii precum apă, aer și gaz.
9. Reductorul de presiune (Pressure Reducing Valve): Este o vană automată care reduce presiunea mediului la o anumită valoare. În general, presiunea după vană este mai mică de 50% din presiunea înainte de vană. Se bazează în principal pe diafragme, arcuri, pistoane și alte părți pentru a utiliza diferența de presiune a mediului pentru a controla spațiul dintre discul vanei și scaunul vanei, realizând astfel scopul de reducere a presiunii. Există multe tipuri de reductoare de presiune, cele mai comune fiind tipul piston și tipul membrană.
10. Vana căptușită (Lined Valve): Pentru a preveni coroziunea mediului, unele valve trebuie căptușite cu materiale rezistente la coroziune (cum ar fi plumbul, cauciucul, emailul etc.) pe corpul vanei și capul vanei. Materialul de căptușire trebuie selectat în funcție de proprietățile mediului. Pentru ușurința căptușirii, valvele căptușite sunt fabricate în mare parte de tip unghi drept sau curent direct.
11. Vana de siguranță (Safety Valve): Pentru a asigura siguranța producției chimice, un dispozitiv de siguranță este adesea instalat într-un sistem de conducte sub presiune. Acesta este o placă metalică de o anumită grosime, instalată la capătul conductei sau la interfața cu trei căi, similară cu o placă oarbă. Când presiunea în conductă crește, placa se rupe pentru a realiza scopul de eliberare a presiunii. Plăcile de rupere sunt utilizate în general în conductele cu presiune joasă și diametru mare, dar valvele de siguranță sunt utilizate în majoritatea conductelor chimice. Există multe tipuri de valve de siguranță, care pot fi împărțite aproximativ în două categorii: tip arc și tip levier. Valvele de siguranță de tip arc se bazează în principal pe forța arcului pentru a realiza etanșarea. Când presiunea în țeavă depășește forța elastică a arcului, vana este împinsă deschisă de mediu, iar fluidul din țeavă este evacuat pentru a reduce presiunea. Odată ce presiunea din țeavă scade sub forța elastică a arcului, vana se închide din nou. Vana de siguranță de tip levier se bazează în principal pe forța ciocanului greu de pe levier pentru a realiza etanșarea, iar principiul de funcționare este același cu tipul arc. Selecția valvelor de siguranță se bazează pe presiunea de lucru și temperatura de lucru pentru a determina nivelul presiunii nominale, iar calibrul său poate fi calculat și determinat prin consultarea reglementărilor relevante. Tipul structural al vanei de siguranță și materialul vanei trebuie selectate în funcție de natura mediului și condițiile de lucru. Există reglementări speciale pentru presiunea de pornire, testarea și acceptarea vanei de siguranță, care sunt verificate și sigilate periodic de către departamentul de siguranță. Nu trebuie ajustate arbitrar în timpul utilizării pentru a asigura siguranța.

Tabel Comparativ: Tipuri de Valve și Funcțiile Principale

Întrebări Frecvente (FAQ)

Câte tipuri de conducte chimice există și care sunt cele mai comune?

Există 11 tipuri principale de conducte chimice menționate, împărțite în conducte metalice (fontă, oțel sudat, oțel fără sudură, cupru, aluminiu, plumb) și nemetalice (plastic, cauciuc, sticlă, ceramică, ciment). Cele mai comune sunt conductele din oțel (sudat și fără sudură) și cele din plastic, datorită versatilității și rezistenței lor la diverse condiții și medii.

Care este diferența principală între o vană de închidere și o vană cu sertar?

Diferența principală constă în mecanismul de închidere și fluxul fluidului. Vana de închidere (stop valve) utilizează un disc care se deplasează perpendicular pe flux și se așează pe un scaun, schimbând direcția fluxului în interiorul vanei, ceea ce poate crește rezistența la curgere. Este bună pentru reglare limitată. Vana cu sertar (gate valve) folosește o placă (sertar) care se ridică sau coboară perpendicular pe fluxul fluidului. Când este complet deschisă, oferă o cale de curgere liberă cu rezistență minimă, dar nu este ideală pentru reglare, ci mai degrabă pentru închidere/deschidere totală.

De ce sunt importante flanșele și plăcile oarbe în sistemele de conducte chimice?

Flanșele și plăcile oarbe sunt cruciale pentru flexibilitatea și siguranța sistemelor de conducte. Flanșele permit conexiuni detașabile, facilitând instalarea, demontarea și întreținerea echipamentelor. Plăcile oarbe sunt esențiale pentru izolarea temporară a unor secțiuni de conductă sau a unor echipamente în scop de siguranță (ex: în timpul întreținerii sau reparațiilor) sau pentru a închide definitiv un capăt de conductă. Ele asigură o izolare completă, prevenind scurgerile și accidentele.

Înțelegerea profundă a acestor componente – conducte, fitinguri și valve – este fundamentală pentru oricine activează în industria chimică. Fiecare element contribuie la funcționarea sigură și eficientă a sistemelor complexe de producție. Alegerea corectă a materialelor și tipurilor de valve este o decizie critică, ce influențează direct performanța, durabilitatea și, mai presus de toate, siguranța operațiunilor. Prin stăpânirea acestor cunoștințe, profesioniștii pot asigura că sistemele de conducte chimice funcționează la parametri optimi, minimizând riscurile și maximizând eficiența.
