Descoperă VNI: Inima Scalabilității VXLAN

În era digitală actuală, unde cererea pentru agilitate, scalabilitate și izolare a resurselor este în continuă creștere, infrastructurile de rețea tradiționale se confruntă cu limitări semnificative. Unul dintre cele mai notabile obstacole este numărul finit de rețele locale virtuale (VLAN-uri) disponibile, limitat la 4096. Această restricție devine o problemă majoră în centrele de date moderne, care găzduiesc mii de mașini virtuale și containere, necesitând o izolare logică eficientă pentru fiecare client sau aplicație. Aici intervine Tehnologia eXtensible Virtual Local Area Network (VXLAN), o soluție inovatoare care depășește aceste bariere, iar în centrul acestei inovații se află Identificatorul VXLAN, sau pe scurt, VNI.

VXLAN transformă rețelele fizice subiacente (underlay) într-o infrastructură de suprapunere (overlay) mult mai flexibilă și scalabilă, permițând crearea de rețele logice vaste, independente de topologia fizică. Această flexibilitate este esențială pentru a susține mediile cloud private și publice, oferind o izolare superioară și o mobilitate sporită a sarcinilor de lucru. Dar cum reușește VXLAN să ofere o scalabilitate atât de impresionantă? Răspunsul se află în designul și capacitățile sale fundamentale, cu VNI jucând rolul central în definirea acestor segmente logice extinse.

Ce Este Identificatorul VXLAN (VNI)?

Identificatorul VXLAN, sau VNI, este elementul cheie care permite VXLAN să creeze rețele logice la o scară fără precedent. Spre deosebire de un ID de VLAN tradițional, care este un câmp de 12 biți și oferă doar 4096 de identificatori unici, VNI este un segment de 24 de biți. Această creștere substanțială a numărului de biți se traduce într-o capacitate enormă: un singur domeniu VXLAN poate găzdui până la 2^24, adică peste 16 milioane (mai exact 16.777.216) de segmente VXLAN unice. Această cifră este de peste 4000 de ori mai mare decât numărul de VLAN-uri, rezolvând eficient problema limitărilor de scalabilitate în centrele de date de mari dimensiuni și în mediile multi-tenant.

Fiecare VNI definește un domeniu de difuzare unic, similar cu un VLAN, dar extins la nivelul rețelei de suprapunere. Toate dispozitivele sau mașinile virtuale care aparțin aceluiași VNI sunt considerate a fi în același segment de rețea logică, indiferent de locația lor fizică în rețeaua underlay. Această abordare permite administratorilor de rețea să creeze segmente izolate pentru fiecare client, departament sau aplicație, fără a fi constrânși de limitele fizice ale cablajului sau de numărul de VLAN-uri disponibile. Este o soluție ideală pentru a asigura izolarea traficului și a politicilor de securitate într-un mod granular și eficient, elemente esențiale pentru cloud computing și virtualizarea la scară largă.

VNI și Eficiența Multicast în Loc de Broadcast

Unul dintre cele mai inovatoare aspecte ale VXLAN, strâns legat de utilizarea VNI, este modul în care gestionează traficul de difuzare (broadcast), necunoscut unicast și multicast (BUM). În rețelele tradiționale bazate pe VLAN, traficul de difuzare (cum ar fi ARP sau DHCP) este inundat către toate porturile din același VLAN, chiar dacă destinația nu este interesată. Acest lucru poate duce la o utilizare ineficientă a lățimii de bandă și la o încărcare crescută a switch-urilor, mai ales în rețele mari.

VXLAN, prin natura sa de tehnologie de suprapunere, utilizează multicast în rețeaua fizică underlay pentru a eficientiza livrarea traficului BUM. În loc să inunde traficul de difuzare către toate punctele terminale de tunel VXLAN (VTEP-uri) din rețea, VXLAN mapează fiecare VNI la o adresă de grup multicast IP în rețeaua underlay. Atunci când un pachet de difuzare trebuie trimis într-un anumit VNI, VTEP-ul sursă îl încapsulează într-un pachet UDP/IP și îl trimite către adresa de grup multicast asociată acelui VNI. Numai VTEP-urile care s-au alăturat (prin IGMP) acelui grup multicast (și care au, prin urmare, mașini virtuale în acel VNI) vor primi traficul.

Această abordare are multiple beneficii: reduce semnificativ traficul inutil în rețeaua underlay, eliberând lățime de bandă și reducând sarcina de procesare pe echipamentele de rețea. De asemenea, îmbunătățește scalabilitatea generală a rețelei, permițând o expansiune mai ușoară fără a compromite performanța. Utilizarea multicast-ului este un exemplu elocvent al modului în care VXLAN optimizează resursele rețelei, transformând o potențială problemă de scalabilitate (inundarea traficului BUM) într-un avantaj, cu VNI fiind cheia care leagă segmentele logice de grupurile multicast subiacente.

Rolul Punctelor Terminale de Tunel VXLAN (VTEP)

Punctele Terminale de Tunel VXLAN, cunoscute sub numele de VTEP-uri, sunt componentele fundamentale ale unei implementări VXLAN. Acestea sunt dispozitivele (fizice sau virtuale, cum ar fi un switch, un router sau un hypervisor) care efectuează încapsularea și decapsularea pachetelor VXLAN. Fiecare VTEP are o adresă IP în rețeaua underlay și acționează ca un punct de intrare și ieșire pentru traficul VXLAN.

Atunci când o mașină virtuală trimite un pachet de date, VTEP-ul la care este conectată mașina virtuală preia pachetul, îi asociază VNI-ul corespunzător (pe baza segmentului logic din care face parte mașina virtuală) și apoi încapsulează pachetul original într-un antet VXLAN, urmat de un antet UDP și un antet IP. Acest pachet încapsulat este apoi trimis prin rețeaua underlay către VTEP-ul de destinație. VTEP-ul de destinație primește pachetul, decapsulează anteturile VXLAN, UDP și IP, extrage pachetul original și îl livrează mașinii virtuale de destinație. Acest proces de încapsulare și decapsulare este transparent pentru mașinile virtuale, ele percepând o rețea Layer 2 extinsă.

Pentru a asigura funcționarea corectă a VXLAN, administratorii de rețea utilizează comenzi specifice pentru a monitoriza și depana VTEP-urile. De exemplu, comenzi precum show ip mroute group-ip pe un VTEP pot fi folosite pentru a verifica stările de rutare multicast și a confirma că VTEP-ul s-a alăturat corect grupurilor multicast asociate VNI-urilor sale. Această comandă este crucială pentru a depana problemele legate de traficul BUM. De asemenea, alte comenzi specifice vendorului, similare cu show ne peers (care ar putea varia în funcție de echipament), pot fi folosite pentru a vizualiza VTEP-urile descoperite și starea adiacențelor acestora, asigurând că tunelurile VXLAN sunt stabilite corect între punctele terminale. Monitorizarea acestor aspecte este vitală pentru menținerea sănătății și performanței rețelei VXLAN.

Beneficiile Majore Ale Utilizării VNI și VXLAN

Adoptarea VXLAN, cu VNI în centrul său, aduce o multitudine de beneficii care transformă radical modul în care sunt proiectate și gestionate rețelele de centre de date:

• Scalabilitate Fără Precedent: Prin extinderea numărului de segmente logice de la 4096 la peste 16 milioane, VXLAN elimină constrângerile impuse de VLAN-uri, permițând o creștere masivă a numărului de chiriași și aplicații izolate într-un singur centru de date. Această scalabilitate este esențială pentru furnizorii de cloud și pentru organizațiile cu infrastructuri IT extinse.
• Flexibilitate și Agilitate: VXLAN decuplează rețeaua logică (overlay) de rețeaua fizică (underlay). Această disociere permite administratorilor să creeze și să modifice rapid rețelele virtuale fără a fi nevoie să reconfigureze infrastructura fizică subiacentă. Această agilitate este crucială pentru implementarea rapidă a serviciilor și pentru adaptarea la cerințele dinamice ale afacerii.
• Izolare Multi-Tenancy Îmbunătățită: Fiecare VNI oferă o izolare puternică între diferite segmente de rețea logică. Acest lucru este vital în mediile multi-chiriași, unde traficul și resursele unui chiriaș trebuie să fie complet separate de cele ale altuia, asigurând securitate și conformitate.
• Mobilitatea Mașinilor Virtuale Extinsă: VXLAN permite migrarea mașinilor virtuale (VM-uri) între diferite host-uri fizice, chiar și atunci când acestea se află în subrețele IP diferite în rețeaua underlay, fără a necesita reconfigurarea adreselor IP ale VM-urilor. Această mobilitate extinsă simplifică operațiunile de management al VM-urilor și permite o mai bună utilizare a resurselor.
• Optimizarea Utilizării Lățimii de Bandă: Prin utilizarea multicast-ului pentru traficul BUM, VXLAN reduce semnificativ traficul inutil de difuzare în rețeaua underlay, eliberând lățime de bandă și îmbunătățind performanța generală a rețelei.
• Simplificarea Operațiunilor: Deși inițial poate părea complex, VXLAN simplifică pe termen lung gestionarea rețelei prin crearea unei infrastructuri logice consistente, indiferent de complexitatea fizică. Aceasta permite implementarea politicilor de rețea într-un mod uniform și automatizat.

În esență, VNI este mai mult decât un simplu identificator; este fundamentul pe care se construiește o rețea modernă, adaptabilă și extrem de scalabilă, capabilă să răspundă cerințelor celor mai exigente sarcini de lucru din centrele de date și medii cloud.

Cum Funcționează VNI în Practică: Un Exemplu Simplificat

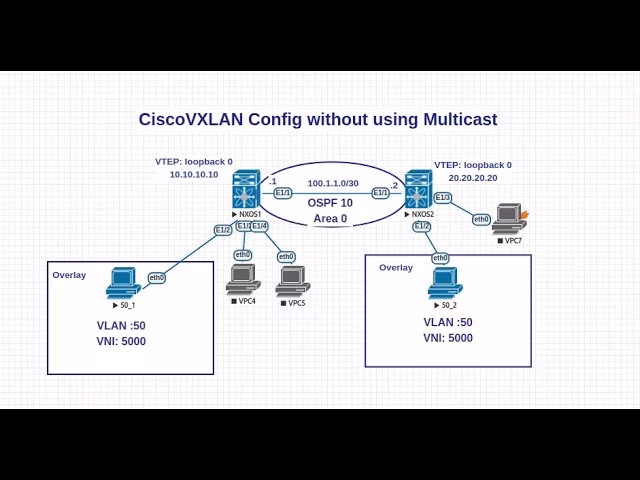

Pentru a înțelege mai bine rolul VNI în VXLAN, să luăm un exemplu simplificat. Imaginați-vă un centru de date cu două servere fizice, Host A și Host B, fiecare găzduind mai multe mașini virtuale (VM-uri). Să presupunem că VM1 pe Host A și VM2 pe Host B trebuie să comunice și ambele fac parte din aceeași rețea logică de afaceri, căreia i s-a alocat VNI 5000.

1. Trafic de la VM1: Când VM1 de pe Host A trimite un pachet de date către VM2, pachetul părăsește VM1 și ajunge la VTEP-ul de pe Host A (care poate fi un switch virtual integrat în hypervisor).
2. Încapsularea de către VTEP A: VTEP-ul de pe Host A recunoaște că pachetul provine dintr-un segment logic asociat cu VNI 5000. El adaugă un antet VXLAN care include VNI 5000, apoi încapsulează întregul pachet într-un antet UDP și un antet IP. Adresa IP sursă a acestui pachet extern va fi adresa IP a VTEP-ului de pe Host A, iar adresa IP destinație va fi adresa IP a VTEP-ului de pe Host B (deoarece VTEP A știe unde se află VM2, fie prin învățare dinamică, fie prin configurație).
3. Rutarea prin Underlay: Pachetul încapsulat, care acum arată ca un pachet IP obișnuit, este rutat prin rețeaua fizică underlay a centrului de date. Rețeaua underlay nu știe nimic despre VNI sau despre conținutul pachetului; ea doar rutează pachetul IP de la VTEP A la VTEP B.
4. Decapsularea de către VTEP B: Când pachetul ajunge la VTEP-ul de pe Host B, acesta recunoaște că este un pachet VXLAN datorită portului UDP (4789, standard). VTEP-ul de pe Host B decapsulează pachetul, eliminând anteturile IP, UDP și VXLAN. Acesta extrage pachetul original și, pe baza VNI 5000 (pe care îl găsește în antetul VXLAN), știe că pachetul aparține segmentului logic 5000 și îl livrează către VM2.

Acest flux demonstrează cum VNI acționează ca un identificator cheie pentru a asigura că traficul este direcționat către segmentul logic corect, chiar și atunci când mașinile virtuale sunt separate fizic și comunică printr-o rețea IP subiacentă. Este un mecanism puternic care permite crearea de rețele virtuale extinse, gestionând complexitatea fizică în mod transparent.

Comparație: VNI vs. VLAN ID

Pentru a sublinia importanța și avantajele VNI, este util să comparăm direct caracteristicile sale cu cele ale unui ID de VLAN tradițional:

Această comparație evidențiază clar de ce VNI și VXLAN sunt soluții superioare pentru cerințele rețelelor moderne, în special în mediile virtualizate și cloud. Capacitatea de a crea milioane de segmente logice, combinată cu eficiența multicastului și flexibilitatea de a opera peste o rețea IP existentă, fac din VXLAN o tehnologie cheie pentru viitorul rețelistică.

Întrebări Frecvente

Î: De ce este VNI de 24 de biți?
R: Lungimea de 24 de biți a fost aleasă pentru a depăși în mod semnificativ limitarea de 4096 de VLAN-uri, oferind o scalabilitate masivă de peste 16 milioane de segmente logice. Această capacitate este necesară pentru a satisface cerințele centrelor de date moderne, care găzduiesc un număr mare de chiriași și mașini virtuale, fiecare necesitând o izolare unică.

Î: VNI înlocuiește VLAN-ul în totalitate?
R: Nu în totalitate. VNI-urile operează la nivelul de suprapunere (overlay), creând rețele logice virtuale peste o rețea fizică existentă (underlay). Rețeaua underlay poate continua să utilizeze VLAN-uri pentru segmentarea sa fizică. VXLAN extinde capacitățile VLAN-urilor, nu le înlocuiește complet, ci le completează pentru a permite o scalabilitate la nivel de centru de date.

Î: Cum ajută multicast-ul în VXLAN?
R: Multicast-ul este crucial pentru eficiența VXLAN în gestionarea traficului de difuzare, necunoscut unicast și multicast (BUM). În loc să inunde traficul BUM către toate VTEP-urile, VXLAN mapează fiecare VNI la un grup multicast IP. Astfel, traficul BUM este trimis doar către VTEP-urile care au mașini virtuale în acel VNI și care s-au alăturat grupului multicast corespunzător. Acest lucru reduce semnificativ traficul inutil în rețeaua underlay, economisind lățime de bandă și resurse de rețea.

Î: Ce este un VTEP și de ce este important?
R: Un VTEP (VXLAN Tunnel End Point) este un dispozitiv (fizic sau virtual) care încapsulează și decapsulează pachetele VXLAN. Este punctul de intrare și ieșire al traficului dintr-un segment VXLAN în rețeaua fizică subiacentă. VTEP-urile sunt esențiale deoarece ele sunt cele care realizează tunelarea VXLAN, permițând mașinilor virtuale să comunice transparent peste rețeaua IP underlay, indiferent de locația lor fizică.

Î: Pot rula VXLAN fără un VNI?
R: Nu, VNI este un component fundamental și obligatoriu al VXLAN. Fără un VNI, nu ar exista un mecanism de identificare și izolare a segmentelor logice în cadrul rețelei de suprapunere. Fiecare tunel VXLAN și fiecare segment logic necesită un VNI unic pentru a funcționa corect.

Î: VXLAN este doar pentru cloud?
R: Deși VXLAN este adoptat pe scară largă în mediile cloud și în centrele de date de mari dimensiuni, nu este limitat doar la acestea. Poate fi implementat în orice rețea care necesită o scalabilitate extinsă a segmentelor logice, mobilitate a sarcinilor de lucru și o mai bună izolare a traficului, inclusiv în rețelele enterprise mari sau pentru a conecta rețele distribuite.

Concluzie

Identificatorul VXLAN, sau VNI, este mult mai mult decât un simplu număr. Este fundamentul pe care se construiește o nouă generație de rețele, una capabilă să răspundă cerințelor exigente ale virtualizării la scară largă și ale cloud computing-ului. Prin capacitatea sa de a oferi milioane de segmente logice unice și prin integrarea eficientă a multicast-ului pentru a gestiona traficul de difuzare, VNI permite VXLAN să depășească limitările rețelelor tradiționale și să ofere o scalabilitate, flexibilitate și izolare fără precedent.

Pe măsură ce centrele de date continuă să crească în complexitate și densitate, înțelegerea și implementarea corectă a VNI și a tehnologiei VXLAN devin indispensabile pentru arhitecții și administratorii de rețea. Această tehnologie nu doar rezolvă problemele de scalabilitate de astăzi, ci și deschide calea către inovații viitoare în infrastructura de rețea, asigurând că rețelele noastre sunt agile, eficiente și pregătite pentru provocările lumii digitale în continuă evoluție.
