Potriviri Mecanice: Cheia Succesului în Designul Componentelor

În lumea complexă a ingineriei și a designului mecanic, fiecare detaliu contează. De la un motor de înaltă performanță la un simplu mecanism de glisare, modul în care componentele se potrivesc una cu cealaltă este fundamental pentru funcționalitate, durabilitate și eficiență. Alegerea potrivirii corecte nu este doar o chestiune tehnică, ci o artă care influențează direct succesul oricărui ansamblu. Acest ghid detaliat vă va introduce în universul potrivirilor mecanice – cu joc, cu interferență și de tranziție – dezvăluind secretele din spatele fiecărui tip și oferind perspective practice pentru a face cele mai bune alegeri în proiectele dumneavoastră.

Tipuri de Potriviri: O Prezentare Rapidă

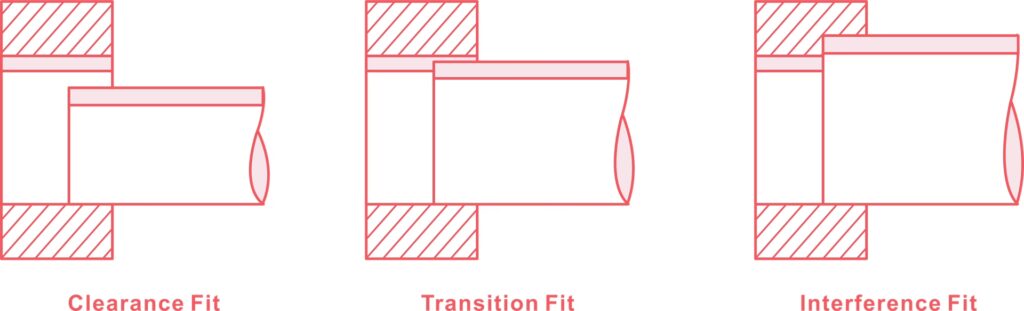

Pentru a înțelege pe deplin importanța potrivirilor mecanice, este crucial să cunoaștem cele trei categorii principale. Fiecare dintre ele servește un scop distinct și este adaptată unor cerințe specifice de asamblare și funcționare. O decizie informată în această etapă poate preveni probleme costisitoare pe termen lung și poate optimiza performanța.

• Potrivirile cu Joc (Clearance Fits): Acestea permit un spațiu liber între piese, facilitând mișcarea ușoară și asamblarea/dezasamblarea frecventă. Sunt ideale pentru rulmenți, mecanisme de glisare și componente care necesită o întreținere regulată.
• Potrivirile cu Interferență (Interference Fits): Creează o conexiune strânsă, forțată, unde materialele se deformează ușor pentru a menține piesele împreună fără elemente de fixare suplimentare. Perfecte pentru ansambluri permanente, cum ar fi butucii de roți sau angrenajele.
• Potrivirile de Tranziție (Transition Fits): Reprezintă un echilibru între potrivirile cu joc și cele cu interferență. Acestea pot rezulta fie într-un joc minim, fie într-o interferență ușoară, fiind utilizate pentru poziționări precise unde este necesară și o anumită flexibilitate de asamblare/dezasamblare, cum ar fi în cazul arborilor sau a pinilor de ghidare.

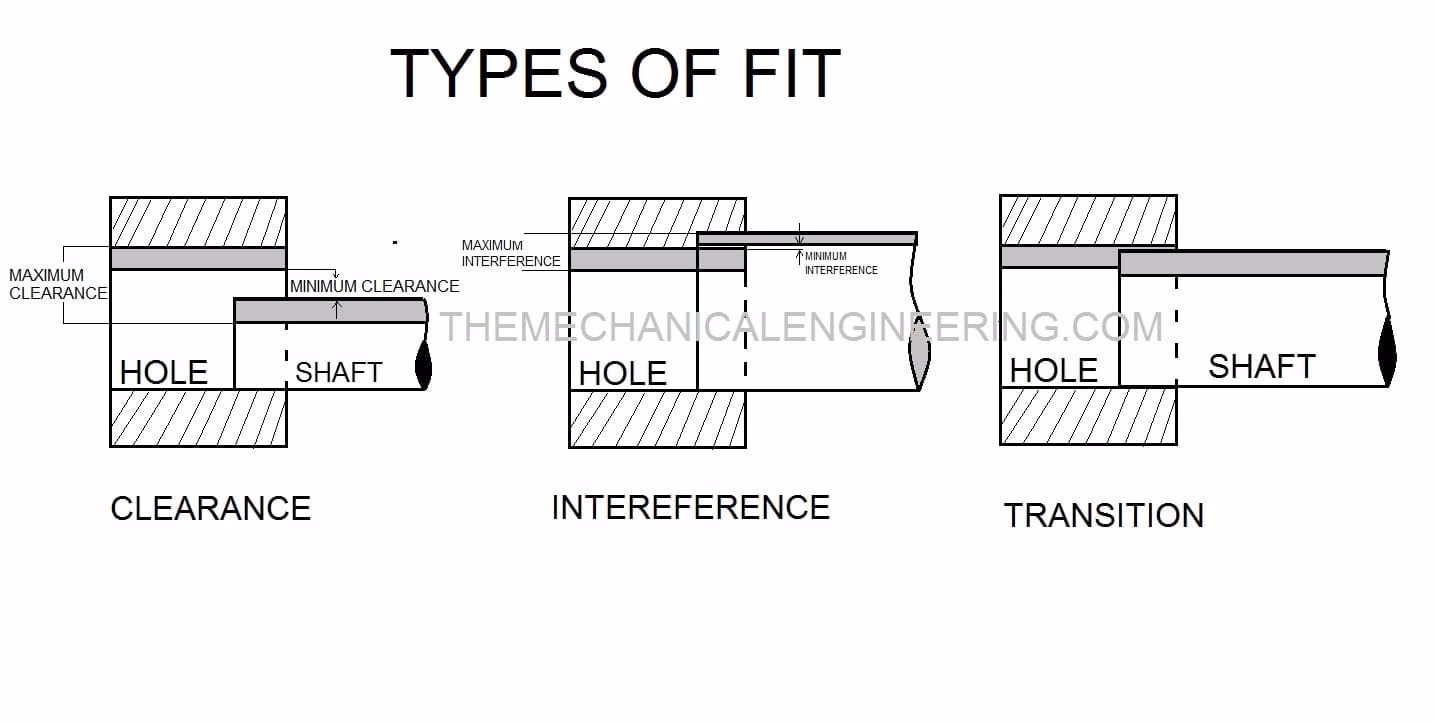

Iată o comparație rapidă pentru a ilustra diferențele fundamentale:

Rețineți: alegeți potrivirea pe baza nevoilor proiectului dumneavoastră – cerințe de mișcare, sarcină și asamblare. Pentru dezasamblări frecvente, optați pentru potriviri cu joc. Pentru conexiuni puternice și permanente, utilizați potriviri cu interferență. Potrivirile de tranziție sunt calea de mijloc pentru o aliniere precisă cu posibilitatea de dezasamblare ocazională.

Potrivirile cu Joc (Clearance Fits): Libertate și Flexibilitate

O potrivire cu joc se realizează atunci când diametrul alezajului (gaurii) este ușor mai mare decât cel al arborelui (axului) pe care îl găzduiește, lăsând un spațiu controlat. Acest spațiu permite o mișcare liberă și simplifică asamblarea. Dimensiunea acestui spațiu poate varia de la câteva miimi până la câteva sutimi de inch, în funcție de cerințele de proiectare. Acest control precis asupra dimensiunilor asigură o funcționalitate adecvată, prevenind blocajele și reducând frecarea excesivă.

Unde se Utilizează Potrivirile cu Joc

Potrivirile cu joc sunt utilizate în mod obișnuit în situațiile în care componentele trebuie să se miște una față de cealaltă. Exemplele includ:

• Ansambluri de Rulmenți: Găsite în arborii cotiți ai motoarelor și în rulmenții roților. Jocul permite lubrifierea eficientă și reduce uzura.
• Mecanisme de Glisare: Utilizate în ghidajele mașinilor-unelte și în sistemele de mișcare liniară, unde este necesară o deplasare lină și precisă.
• Cuplaje de Arbori: Esențiale pentru piesele de transmisie a puterii, unde o anumită flexibilitate este necesară pentru a compensa micile dezalinieri.
• Pistoane și Cilindri: Găsite în motoarele cu ardere internă, unde pistoanele trebuie să se miște liber în interiorul cilindrilor, menținând în același timp o etanșare eficientă.

Beneficiile Potrivirilor cu Joc

Potrivirile cu joc oferă mai multe avantaje, făcându-le o alegere preferată pentru multe proiecte mecanice:

Atunci când proiectați cu potriviri cu joc, este esențial să luați în considerare mediul de operare. De exemplu, schimbările de temperatură pot afecta semnificativ jocurile. Un arbore din oțel, de exemplu, se dilată cu aproximativ 0.0007 inch per inch de diametru pentru fiecare creștere de 100°F (55°C) a temperaturii. Ignorarea acestui aspect poate duce la blocaje neașteptate sau la jocuri excesive care compromit performanța. O planificare riguroasă este cheia succesului în utilizarea acestor potriviri.

Potrivirile cu Interferență (Interference Fits): Forță și Permanență

O potrivire cu interferență apare atunci când diametrul arborelui este ușor mai mare decât cel al alezajului în care este introdus. Această diferență forțează materialul să se deformeze, creând o frecare intensă care menține componentele împreună fără a fi nevoie de elemente de fixare suplimentare precum șuruburi, știfturi sau sudură. Rezultatul este o conexiune extrem de puternică și fiabilă, capabilă să transmită sarcini semnificative.

Unde se Utilizează Potrivirile cu Interferență

Potrivirile cu interferență sunt ideale pentru crearea de conexiuni puternice, permanente sau semi-permanente. Sunt utilizate în mod obișnuit în aplicații unde durabilitatea și fiabilitatea sunt esențiale. Iată câteva exemple:

Avantajele Potrivirilor cu Interferență

Aceste potriviri oferă o serie de beneficii semnificative în proiectarea inginerească:

• Transmisie de Cuplu Puternică: Frecarea dintre componente permite transmiterea cuplului fără a fi nevoie de elemente de fixare suplimentare, simplificând designul și reducând costurile.
• Rezistența Ansamblului: Presiunea la interfață crește stabilitatea generală a îmbinării, făcând-o extrem de rezistentă la sarcini axiale și radiale.
• Design Simplificat: Mai puține piese înseamnă mai puțină complexitate în fabricație și asamblare, reducând timpul și costurile de producție.
• Durabilitate Îmbunătățită: Fără slăbirea în timp asociată cu elementele de fixare mecanice, ansamblul își menține integritatea pe o perioadă mai lungă.

Atunci când proiectați potriviri cu interferență, este crucial să luați în considerare materialele și condițiile de operare. De exemplu, piesele din aluminiu necesită mai multă interferență decât cele din oțel, din cauza diferențelor de rigiditate și de expansiune termică. Instalarea implică adesea tehnici speciale, cum ar fi utilizarea preselor hidraulice, încălzirea alezajului (pentru a-l dilata) sau răcirea arborelui (pentru a-l contracta), pentru a asigura o asamblare precisă și sigură. Aceste metode sunt esențiale pentru a garanta că forța de fixare este optimă și că nu apar deteriorări ale materialelor în timpul procesului de asamblare.

Potrivirile de Tranziție (Transition Fits): Precizie și Echilibru

O potrivire de tranziție combină elemente atât ale potrivirilor cu joc, cât și ale celor cu interferență. În funcție de dimensiunile reale ale pieselor fabricate, aceasta poate rezulta fie într-un joc foarte mic, fie într-o potrivire strânsă (ușoară interferență). Această versatilitate o face o opțiune practică pentru aplicațiile în care poziționarea precizie este esențială, dar unde componentele ar putea fi, de asemenea, necesar să fie asamblate sau dezasamblate ocazional. Este un echilibru delicat care necesită o inginerie atentă.

Unde se Utilizează Potrivirile de Tranziție

Potrivirile de tranziție funcționează bine în situațiile în care o poziționare precisă este importantă, dar unde ar putea fi necesară o dezasamblare ocazională pentru întreținere sau înlocuire. Iată o privire rapidă asupra unor utilizări comune și a intervalelor lor tipice de toleranță:

Alegerea unei potriviri de tranziție depinde de factori precum condițiile de operare și proprietățile materialelor. De exemplu, în mașinile de precizie, toleranțe mai strânse sunt adesea necesare pentru a menține performanța. O conexiune arbore-butuc într-o mașină CNC ar putea utiliza o toleranță de ±0.007 mm (±0.0003 inch) pentru a asigura o rotație lină, permițând în același timp întreținerea ocazională. Această finețe în toleranțe este ceea ce diferențiază sistemele de înaltă precizie.

Avantajele Potrivirilor de Tranziție

Potrivirile de tranziție oferă mai multe beneficii cheie, în special în ingineria de precizie:

• Aliniere Precisă: Menține componentele poziționate exact în timpul funcționării, minimizând vibrațiile și uzura.
• Asamblare Flexibilă: Suportă atât tehnici de asamblare manuală, cât și cele prin presare, oferind versatilitate în procesul de fabricație.
• Ușurință în Întreținere: Permite dezasamblarea fără a deteriora componentele, facilitând reparațiile și înlocuirile.
• Compatibilitate Termică: Gestionează expansiunea termică mai bine decât potrivirile cu interferență pură, reducând riscul de blocare sau de deteriorare.

Implementarea corectă necesită o considerație atentă a finisajului suprafeței și a proprietăților materialelor. De exemplu, atunci când se combină un arbore de oțel cu o carcasă de aluminiu, toleranțele trebuie să țină cont de ratele diferite de expansiune termică. Un finisaj al suprafeței de 32 microinchi (0.8 micrometri) sau mai bun este, de obicei, recomandat pentru a asigura că potrivirea funcționează conform intenției, minimizând frecarea și uzura prematură. Obținerea succesului cu potrivirile de tranziție necesită fabricație precisă și control strict al toleranțelor. Instrumentele CAD moderne facilitează proiectarea și specificarea exactă a acestor potriviri, asigurând că ansamblul final funcționează conform intenției, rămânând în același timp ușor de întreținut. Aceste principii sunt cruciale atunci când se compară diferite tipuri de potriviri și se alege cea potrivită pentru proiectul dumneavoastră.

Comparație Detaliată a Tipurilor de Potriviri

Pentru a lua cele mai bune decizii de design, este important să înțelegem cum diferă potrivirile cu joc, cu interferență și de tranziție. Iată o defalcare a principalelor lor caracteristici, consolidând informațiile prezentate anterior și oferind o imagine de ansamblu clară:

Cum Alegem Potrivirea Corectă? Factori Esențiali

Acum că înțelegeți elementele de bază, să vedem cum să alegeți potrivirea potrivită pentru proiectul dumneavoastră. Această decizie nu este una singulară, ci rezultatul unei analize atente a mai multor factori interdependenți.

Condiții de Operare

Luați în considerare forțele și mediul în care va funcționa ansamblul. Potrivirile cu joc sunt ideale pentru mașinile de mare viteză, unde expansiunea termică este un factor important și unde componenta trebuie să se miște liber. Pe de altă parte, potrivirile cu interferență funcționează cel mai bine pentru sarcini statice care trebuie să rămână sigure și pentru transmiterea unui cuplu mare. Vibrațiile, șocurile și mediile corozive pot influența, de asemenea, alegerea.

Proprietăți ale Materialelor

Potriviți materialele cu tipul de potrivire. Oțelul pe oțel permite potriviri cu interferență mai strânse datorită rigidității și rezistenței sale. Aluminiul necesită adesea mai mult joc din cauza coeficientului său de dilatare termică mai mare și a rigidității mai mici. Rulmenții din bronz se bazează de obicei pe potriviri cu joc pentru o lubrifiere adecvată. Diferențele de duritate, ductilitate și rezistență la tracțiune sunt esențiale.

Asamblare și Întreținere

Pentru piesele care necesită întreținere frecventă sau înlocuire periodică, optați pentru potriviri cu joc. Ansamblurile permanente sunt mai potrivite pentru potrivirile cu interferență, deoarece dezasamblarea este dificilă și poate deteriora componentele. Potrivirile de tranziție sunt o soluție excelentă pentru piesele care necesită dezasamblare ocazională, oferind un echilibru între stabilitate și accesibilitate.

Factori de Cost

Toleranțele mai strânse necesită o fabricație avansată, ceea ce poate crește costurile. Echipamente de prelucrare de precizie, inspecții de calitate mai riguroase și un procent mai mare de rebuturi contribuie la costuri mai mari. Echilibrați nevoia de precizie cu bugetul dumneavoastră. Uneori, o potrivire ușor mai liberă poate economisi bani semnificativ fără a compromite performanța esențială.

Sfaturi de Design

• Specificați clar finisajele suprafețelor și toleranțele în desenele tehnice. Ambiguitatea poate duce la erori costisitoare.
• Când aveți îndoieli, potrivirile de tranziție sunt o cale de mijloc sigură, oferind un grad de flexibilitate.
• Luați în considerare expansiunea termică în timpul proiectării, mai ales pentru ansamblurile care operează la temperaturi extreme.
• Asigurați-vă că instrumentele și metodele de asamblare sunt aliniate cu alegerea potrivirii. O presă hidraulică este necesară pentru o potrivire cu interferență strânsă, în timp ce un ciocan de cauciuc ar fi suficient pentru o potrivire de tranziție ușoară.

Pentru a confirma că designul dumneavoastră va funcționa conform intenției, utilizați instrumente de simulare. Acestea ajută la testarea și validarea deciziilor privind potrivirile în condiții reale de funcționare, economisind timp și resurse.

Standarde și Toleranțe în Proiectarea Potrivirilor

Pentru a asigura coerența și interschimbabilitatea pieselor la nivel global, ingineria mecanică se bazează pe standarde bine definite pentru potriviri și toleranțe. Aceste standarde oferă un limbaj comun și un cadru de măsurare pentru a garanta că piesele se potrivesc perfect, indiferent de locul în care sunt produse.

Standarde Comune de Potrivire

Potrivirile inginerești în fabricație sunt definite în principal de două standarde majore: ISO 286 și ANSI B4.1. Acestea oferă terminologie și măsurători consistente pentru a asigura că piesele funcționează impecabil împreună.

• Standardul ISO 286: Este utilizat pe scară largă la nivel internațional și definește sistemul de toleranțe pentru alezaje și arbori.
  • Sistemul alezajului: H6, H7, H8 (litere mari indică toleranțe pentru alezaj, numerele indică gradul de precizie).
  • Sistemul arborelui: h6, h7, h8 (litere mici indică toleranțe pentru arbore).
  • Grade de toleranță: IT01 până la IT18 (variind de la foarte fin la grosier, IT01 fiind cel mai precis).
• Standardul ANSI B4.1: Este standardul de referință în S.U.A. și clasifică potrivirile în categorii funcționale:
  • Potriviri de rulare și glisare (Running and sliding fits).
  • Potriviri de locație (Locational fits).
  • Potriviri forțate și de strângere (Force and shrink fits).

Iată o comparație a claselor de potrivire conform acestor standarde:

Aceste standarde formează baza pentru înțelegerea sistemelor de toleranțe, care influențează direct calitatea potrivirilor.

Sisteme de Toleranțe

Sistemele de toleranțe determină cât de precis se potrivesc piesele. Există două abordări principale:

• Sistemul Bazat pe Alezaj (Hole-Based System): Acest sistem se concentrează pe menținerea constantă a dimensiunilor alezajului, de obicei prin reamare sau alezare. Dimensiunile arborelui sunt apoi ajustate, adesea prin șlefuire sau strunjire, pentru a obține potrivirea dorită. Este cel mai comun sistem, deoarece uneltele standard (burghie, alezoare) produc alezaje cu dimensiuni nominale.
• Sistemul Bazat pe Arbore (Shaft-Based System): În această metodă, dimensiunile arborelui rămân fixe, ceea ce este util pentru piesele care sunt călite sau tratate la suprafață. Alezajele sunt ajustate pentru a obține potrivirea corespunzătoare. Acest sistem este mai puțin comun, dar poate fi avantajos în anumite scenarii de producție, în special când arborele este o componentă de referință.

Cu instrumente moderne de proiectare 3D, puteți specifica direct potrivirile și toleranțele în timpul procesului de design. Acest lucru asigură acuratețea fabricației și menține desenele dumneavoastră aliniate cu ambele standarde, ISO și ANSI, facilitând comunicarea și reducând erorile.

Factori de Selecție a Potrivirilor: O Analiză Completă

Alegerea potrivirii potrivite este o decizie multidimensională, influențată de o serie de factori critici. O înțelegere aprofundată a acestora este esențială pentru a garanta că piesele funcționează impecabil pe parcursul întregii lor durate de viață operațională.

Cerințe de Design

Alegeți tipul de potrivire pe baza acestor elemente cheie de design:

• Condiții de Operare: Viteza, sarcina (statică, dinamică, de șoc) și vibrațiile influențează direct alegerea. De exemplu, pentru componentele rotative, viteza de operare joacă un rol important în selecția potrivirii. Vitezele mai mari necesită adesea jocuri mai strânse pentru a asigura o aliniere adecvată și pentru a reduce vibrațiile, prevenind rezonanța și uzura prematură.
• Cerințe de Asamblare sau Dezasamblare: Cât de des va fi necesară asamblarea/dezasamblarea? Acest lucru dictează dacă veți folosi o potrivire cu joc ușor sau una cu interferență permanentă.
• Considerații de Siguranță: În aplicațiile critice, o potrivire slab aleasă poate duce la defecțiuni catastrofale. Asigurați-vă că potrivirea poate gestiona sarcinile și condițiile de operare fără risc.
• Necesități de Precizie: Cât de exactă trebuie să fie poziționarea componentelor? Aplicațiile de înaltă precizie, cum ar fi instrumentele optice sau mașinile CNC, vor necesita toleranțe mult mai strânse.

După determinarea cerințelor de design, este crucial să se țină cont de comportamentul materialelor și de schimbările de temperatură.

Efecte ale Materialelor și Temperaturii

Materialele se dilată sau se contractă la rate diferite în funcție de temperatură, ceea ce poate afecta potrivirea în timpul funcționării. Atunci când se combină materiale cu rate diferite de expansiune termică (de exemplu, oțel și aluminiu), poate fi necesar un joc suplimentar sau o interferență ajustată pentru a compensa aceste schimbări. Alte proprietăți ale materialelor, cum ar fi duritatea, ductilitatea, rezistența la oboseală și finisajul suprafeței, joacă, de asemenea, un rol în durabilitatea și performanța potrivirii. Un material mai moale se poate deforma mai ușor sub interferență, în timp ce un finisaj de suprafață rugos poate crește frecarea nedorită.

Fabricație și Costuri

Practicabilitatea și costul sunt la fel de importante ca funcționalitatea. Toleranțele mai strânse înseamnă costuri de producție mai mari din cauza prelucrării precise, a finisajelor de suprafață superioare și a controalelor de calitate mai stricte. Instrumentele moderne de design ajută proiectanții să modeleze toleranțele pentru a echilibra costurile de fabricație și performanța. Specificarea toleranțelor la începutul procesului de design asigură că potrivirea rămâne funcțională, fiind în același timp rentabilă. Adesea, potrivirile ușor mai lejere pot economisi bani semnificativ fără a compromite performanța esențială a produsului final. Este o balanță între idealul tehnic și realitatea economică.

Întrebări Frecvente (FAQ)

Pentru a clarifica și mai mult aspectele legate de potrivirile mecanice, am compilat o listă de întrebări frecvente:

Q: Câte tipuri de potriviri cu joc există?
R: În esență, există un singur tip fundamental de potrivire cu joc, dar gradul de joc poate varia semnificativ (de la joc strâns la joc liber) în funcție de aplicație și de toleranțele specifice. Clasificările precum "Loose Running" sau "Close Running" din standarde indică doar grade diferite ale aceluiași tip de potrivire.

Q: Ce se întâmplă dacă aleg o potrivire greșită?
R: Alegerea unei potriviri incorecte poate avea consecințe grave. O potrivire cu joc prea mare poate duce la vibrații excesive, uzură prematură, zgomot și chiar la defecțiuni structurale. O potrivire cu interferență prea mare poate provoca deformarea permanentă a componentelor, dificultăți extreme la asamblare (sau imposibilitatea acesteia), stresuri interne ridicate care pot duce la fisuri, sau chiar ruperea pieselor. O potrivire de tranziție incorectă poate compromite fie precizia, fie ușurința de asamblare/dezasamblare.

Q: Cum afectează finisajul suprafeței o potrivire?
R: Finisajul suprafeței este extrem de important. O suprafață prea rugoasă poate crește frecarea, poate duce la blocaje (în cazul potrivirilor cu joc) sau poate reduce suprafața reală de contact (în cazul potrivirilor cu interferență), diminuând rezistența îmbinării. Un finisaj neted este crucial pentru a asigura o funcționare optimă, o lubrifiere eficientă și o durată de viață extinsă a componentelor, mai ales în cazul potrivirilor de precizie sau a celor cu interferență.

Q: Pot folosi potriviri de tranziție pentru aplicații de înaltă sarcină?
R: Potrivirile de tranziție sunt proiectate pentru precizie și o anumită flexibilitate de asamblare, nu neapărat pentru cele mai mari sarcini. Deși pot gestiona sarcini moderate, pentru aplicații cu sarcini extrem de mari și unde este necesară o fixare permanentă și o transmisie maximă de cuplu, potrivirile cu interferență sunt alegerea superioară. Este esențial să se evalueze cerințele specifice de sarcină și să se aleagă potrivirea corespunzătoare.

Q: Ce este un sistem de toleranțe bazat pe alezaj și de ce este comun?
R: Sistemul de toleranțe bazat pe alezaj menține dimensiunea nominală și toleranța alezajului fixe, iar dimensiunea arborelui este variată pentru a obține tipul de potrivire dorit. Este cel mai comun deoarece este mai ușor și mai economic să produci alezaje precise cu unelte standard (burghie, alezoare) și să ajustezi apoi arborele, care poate fi prelucrat cu o precizie mai mare și varietate mai mare de diametre. Acest lucru simplifică stocarea uneltelor și a componentelor standardizate.

Concluzie: Stăpânirea Potrivirilor pentru Succes în Inginerie

Înțelegerea celor trei tipuri de potriviri – cu joc, cu interferență și de tranziție – este absolut esențială pentru un design eficient al produselor și o fabricație de succes. Fiecare tip servește un scop distinct, de la permiterea mișcării libere la crearea de conexiuni permanente și la asigurarea unei alinieri precise cu posibilitatea de dezasamblare.

Recapitulare a Punctelor Cheie

Selectarea potrivirii corecte îmbunătățește semnificativ durabilitatea, simplifică întreținerea, gestionează costurile de producție și asigură o performanță fiabilă a ansamblului. Este vital să țineți cont de proprietățile materialelor și de modul în care schimbările de temperatură pot influența potrivirea în timpul funcționării, deoarece ignorarea acestor aspecte poate duce la defecțiuni neașteptate.

Sfaturi Practice de Design

Folosind aceste informații, vă puteți eficientiza procesul de proiectare. Instrumentele moderne de design 3D oferă inginerilor capacitatea de a:

• Vizualiza interacțiunea componentelor înainte de producția fizică, identificând potențiale probleme.
• Testa diverse combinații de toleranțe pentru a găsi soluția optimă, echilibrând performanța și costul.
• Genera documentație tehnică detaliată pentru fabricație, asigurând o comunicare clară între design și producție.
• Ține cont de expansiunea termică prin specificarea jocurilor adecvate, prevenind blocajele sau slăbirea conexiunilor.

Evitați setarea unor toleranțe excesiv de strânse, cu excepția cazurilor absolut necesare, deoarece acest lucru poate crește exponențial costurile de producție fără a aduce beneficii semnificative în performanță. Începeți cu gradele de toleranță standard și ajustați-le doar pentru funcțiile critice. Scopul este de a atinge un echilibru optim între nevoile de performanță și fezabilitatea și costul fabricației.

În final, asigurați o colaborare fluidă între echipele de design și de fabricație prin documentarea clară a alegerilor de potrivire și a toleranțelor critice. O comunicare eficientă este la fel de importantă ca și precizia tehnică în asigurarea succesului oricărui proiect de inginerie.
