Performanța Urmăririi Obiectelor Bazate pe Culoare

În lumea dinamică a viziunii computerizate, capacitatea de a „vedea” și a înțelege culorile este fundamentală. Sistemele de detectare și urmărire a obiectelor bazate pe culoare reprezintă o componentă esențială în nenumărate aplicații, de la automatizări industriale și vehicule autonome, până la interfețe om-calculator și, desigur, aplicații în domeniul fitness-ului, cum ar fi analiza mișcării sau monitorizarea echipamentelor sportive. Deși conceptul pare simplu, performanța acestor sisteme este profund influențată de complexitatea mediului înconjurător. O schimbare a luminii ambientale, o modificare a culorii fundalului sau chiar prezența umbrelor pot avea un impact semnificativ asupra acurateței detecției, transformând o sarcină aparent directă într-o provocare inginerească subtilă.

Ce Este Detectarea Culorilor și Urmărirea Obiectelor?

La baza oricărui sistem de viziune computerizată stă capacitatea de a identifica și de a izola informații relevante dintr-o imagine. În contextul nostru, detectarea culorilor se referă la procesul prin care un algoritm software identifică pixelii dintr-o imagine care corespund unei anumite game de culori predefinite. Imaginați-vă că doriți să identificați o minge de baschet portocalie pe un teren. Sistemul va scana imaginea și va marca toți pixelii care se încadrează în spectrul de portocaliu specificat.

Odată ce un obiect de o anumită culoare a fost detectat, pasul următor este adesea urmărirea obiectelor. Aceasta implică menținerea unei locații și, eventual, a unei identități pentru obiectul detectat pe parcursul mai multor cadre video. Dacă mingea de baschet se mișcă, sistemul de urmărire trebuie să anticipeze și să confirme noua sa poziție în fiecare cadru succesiv. Această funcționalitate este crucială pentru aplicații care necesită înțelegerea dinamicii obiectelor în timp real, cum ar fi monitorizarea performanței unui atlet sau ghidarea unui robot.

Deși strâns legate, detectarea este un proces static (la un moment dat), în timp ce urmărirea adaugă dimensiunea temporală, permițând sistemului să urmărească evoluția unui obiect în mișcare. Ambele depind în mare măsură de robustetea algoritmilor de detectare a culorilor, care, așa cum vom vedea, sunt sensibili la o multitudine de factori externi.

De Ce Este Crucial Modelul de Culoare HSV?

Când vorbim despre culori în viziunea computerizată, majoritatea imaginilor digitale sunt capturate și stocate în format RGB (Roșu, Verde, Albastru) sau BGR (Albastru, Verde, Roșu) în cazul OpenCV. Aceste modele reprezintă culorile prin combinația a trei intensități de lumină primară. Deși intuitiv pentru afișare, modelul RGB/BGR nu este ideal pentru detectarea culorilor bazată pe praguri, deoarece informațiile despre culoare (nuanță), luminozitate și saturație sunt interconectate. O simplă schimbare a intensității luminii poate schimba valorile RGB ale unei culori fără a-i schimba nuanța percepută.

Aici intervine modelul HSV (Hue, Saturation, Value - Nuanță, Saturație, Valoare). Imaginați-vă un cilindru:

• Nuanța (Hue): Reprezintă culoarea pură (roșu, verde, albastru, etc.). Este codificată ca un unghi în jurul axei centrale a cilindrului, de la 0 la 179 (în OpenCV, pentru o mapare la 8 biți). Astfel, roșul este la 0 grade, verdele la 60 de grade, albastrul la 120 de grade, și așa mai departe. Acest parametru este relativ insensibil la modificările de luminozitate.
• Saturația (Saturation): Indică intensitatea sau puritatea culorii. O saturație mare înseamnă o culoare vie, pură, în timp ce o saturație mică înseamnă o culoare mai spălăcită, mai aproape de gri. Este distanța de la axa centrală a cilindrului (0-255).
• Valoarea (Value): Reprezintă luminozitatea culorii. O valoare mare înseamnă o culoare luminoasă, în timp ce o valoare mică înseamnă o culoare întunecată (aproape de negru). Este înălțimea de-a lungul axei centrale a cilindrului (0-255).

Avantajul major al modelului HSV este că separă nuanța (culoarea în sine) de luminozitate și saturație. Acest lucru înseamnă că, dacă o lumină se schimbă sau dacă un obiect se află într-o zonă mai întunecată, nuanța sa (H) va rămâne relativ constantă, permițând o detectare mult mai robustă a culorii. Prin urmare, conversia unei imagini din format BGR (utilizat de OpenCV) în HSV este un pas esențial și aproape universal în aplicațiile de detecție a culorilor.

Tabel Comparativ: BGR/RGB vs. HSV pentru Detecția Culorilor

Factori Care Influențează Performanța Detectării Culorilor

Performanța unui sistem de detectare a culorilor, oricât de sofisticat ar fi, este intrinsec legată de mediul în care operează. Această dependență de mediu este adesea cel mai mare obstacol în calea obținerii unei acurateți perfecte și a unei robustețe absolute.

• Iluminarea Ambientală: Acesta este, probabil, cel mai critic factor. O schimbare a intensității luminii (de exemplu, trecerea de la lumină naturală la lumină artificială, sau chiar nori care acoperă soarele) poate altera drastic valorile de luminozitate (V în HSV) și saturație (S), și, într-o măsură mai mică, chiar și nuanța (H) percepută. De exemplu, o lumină galbenă puternică poate face ca un obiect alb să pară gălbui. Umbrele pot reduce drastic valoarea (luminozitatea) unei culori, făcând-o să pară mult mai închisă și, potențial, să iasă din gama de detectare specificată.
• Culoarea Fundalului: Contrastul dintre culoarea obiectului de interes și fundal este vital. Dacă fundalul are culori similare cu obiectul, sistemul va avea dificultăți în a le diferenția. Chiar și un fundal cu o culoare complet diferită, dar care reflectă lumina într-un mod particular, poate crea artefacte sau zgomot care perturbă detecția.
• Proprietățile Suprafeței Obiectului: Lucios, mat, transparent, texturat – toate aceste proprietăți afectează modul în care lumina interacționează cu obiectul și, prin urmare, cum este percepută culoarea sa. Un obiect lucios poate reflecta surse de lumină sau culorile din jur, creând „puncte fierbinți” sau nuanțe false.
• Calitatea Camerei: Rezoluția, sensibilitatea la lumină, balansul de alb și zgomotul senzorului camerei pot influența acuratețea și consistența datelor de culoare. Camerele de calitate inferioară pot introduce mai mult zgomot, făcând detecția mai dificilă.

Pentru a contracara aceste efecte, dezvoltatorii trebuie adesea să calibreze sistemul în condiții de iluminare variate, să utilizeze algoritmi adaptivi sau să implementeze tehnici de pre-procesare a imaginii pentru a normaliza condițiile. Fără o înțelegere profundă a acestor factori, un sistem de detectare a culorilor va fi fragil și nesigur în condiții reale.

Principiile Tehnice din Spatele Măștilor de Culoare

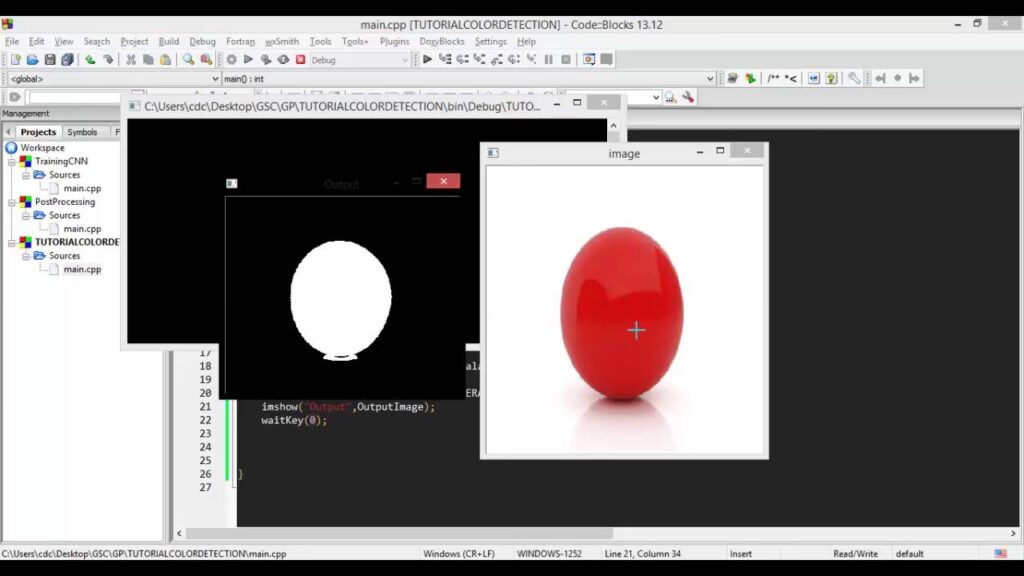

Odată ce o imagine este convertită în spațiul de culori HSV, următorul pas este crearea unei „măști” care să izoleze culoarea dorită. O mască binară în viziunea computerizată este o imagine (alb-negru) în care pixelii albi (valoarea 255) indică zonele de interes, iar pixelii negri (valoarea 0) indică fundalul sau zonele irelevante.

Procesul de creare a măștii implică utilizarea funcției cv2.inRange() (în Python) sau inRange() (în C++). Această funcție ia ca argumente imaginea HSV, o limită inferioară (un array NumPy sau un Scalar, de exemplu [H_min, S_min, V_min]) și o limită superioară ([H_max, S_max, V_max]). Orice pixel din imaginea HSV ale cărui valori H, S și V se încadrează în acest interval definit va fi setat la 255 (alb) în mască, iar toți ceilalți pixeli vor fi setati la 0 (negru). Rezultatul este o imagine binară care evidențiază doar obiectele de culoarea specificată.

De exemplu, pentru a detecta culoarea albastru, se pot folosi limite precum [98, 50, 50] pentru limita inferioară și [139, 255, 255] pentru limita superioară în spațiul HSV. Aceste valori acoperă o gamă specifică de nuanțe, saturații și luminozități care definesc „albastrul” în contextul aplicației.

După crearea măștii, pasul final pentru a vizualiza obiectul de culoare detectată este aplicarea acestei măști pe imaginea originală (sau pe o copie a acesteia). Acest lucru se realizează cu funcția cv2.bitwise_and(). Această operație logică combină doi pixeli din două imagini de intrare (de obicei, imaginea originală și ea însăși, sau imaginea originală și o imagine complet albă) folosind masca. Practic, oriunde masca este albă (255), pixelii corespunzători din imaginea originală sunt păstrați. Oriunde masca este neagră (0), pixelii corespunzători devin negri. Rezultatul este o imagine în care doar obiectele de culoarea detectată sunt vizibile, restul imaginii fiind negru.

Îmbunătățirea Acurateței: Operații Morfologice

Măștile binare create cu inRange() pot conține adesea „zgomot” – mici puncte albe în fundal (fals pozitive) sau mici găuri negre în interiorul obiectului (fals negative), cauzate de imperfecțiuni ale luminii, reflexii sau artefacte ale camerei. Pentru a curăța aceste măști și a îmbunătăți acuratețea detecției, se utilizează operații morfologice.

Cele două operații morfologice fundamentale sunt Eroziunea și Dilatarea:

• Eroziunea (Erosion): Această operație „micșorează” obiectele din prim-plan. Pentru fiecare pixel din imaginea binară, dacă toți pixelii din vecinătatea sa (definită de un element structural, de obicei o elipsă sau un dreptunghi) sunt albi, pixelul central rămâne alb. Altfel, devine negru. Eroziunea este utilă pentru a elimina zgomotul mic (puncte albe izolate) și pentru a separa obiectele care sunt conectate artificial.
• Dilatarea (Dilation): Această operație „mărește” obiectele din prim-plan. Dacă cel puțin un pixel din vecinătatea unui pixel central este alb, pixelul central devine alb. Dilatarea este utilă pentru a umple mici găuri în interiorul obiectelor și pentru a conecta componente care sunt prea fragmentate.

Prin combinarea acestor două operații, se pot crea „filtre” morfologice mai complexe:

• Deschiderea Morfologică (Morphological Opening): Constă într-o Eroziune urmată de o Dilatare. Este eficientă pentru eliminarea zgomotului mic (puncte albe) fără a afecta prea mult dimensiunea obiectelor mari.
• Închiderea Morfologică (Morphological Closing): Constă într-o Dilatare urmată de o Eroziune. Este utilă pentru umplerea micilor găuri din interiorul obiectelor și pentru a netezi contururile.

În exemplul C++ furnizat, se folosesc secvențe de erodare și dilatare pentru a rafina masca, asigurând că obiectele detectate sunt curate și bine definite. Aceste operații sunt cruciale pentru a transforma o mască brută, zgomotoasă, într-una precisă și utilă pentru urmărirea ulterioară.

Implementarea Practică: OpenCV în C++ și Python

OpenCV este o bibliotecă open-source de viziune computerizată extrem de puternică și versatilă, disponibilă în mai multe limbaje de programare, inclusiv C++ și Python. Ambele exemple furnizate demonstrează pașii fundamentali pentru detectarea culorilor și crearea unei măști.

Fluxul de lucru general (conceptual):

1. Inițializarea Capturii Video: Primul pas este obținerea fluxului video, de obicei de la o cameră web. În OpenCV, acest lucru se realizează cu VideoCapture video_load(0) în C++ sau cap = cv2.VideoCapture(0) în Python, unde 0 indică camera implicită a sistemului.
2. Citirea Cadrelor: Într-o buclă infinită (while(1)), fiecare cadru este citit din fluxul video. Fiecare cadru este o imagine (o matrice de pixeli) care va fi procesată individual.
3. Conversia Spațiului de Culoare: Fiecare cadru (care este în format BGR) este convertit în spațiul de culori HSV folosind cvtColor(actual_Image, convert_to_HSV, COLOR_BGR2HSV) în C++ sau into_hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV) în Python. Această conversie este esențială pentru o detectare robustă a culorilor.
4. Definirea Intervalului de Culoare: Se definesc limitele inferioară și superioară pentru nuanță, saturație și valoare (H, S, V) care corespund culorii pe care doriți să o detectați. Aceste limite pot fi ajustate manual sau, în cazul C++, prin intermediul unor „trackbar-uri” (glisoare) care permit ajustarea dinamică a pragurilor în timp real. Această funcționalitate de „trackbar” este extrem de utilă pentru calibrarea sistemului în diferite condiții de iluminare.
5. Crearea Măștii: Utilizând valorile definite anterior, se creează o mască binară cu funcția inRange(). Aceasta va marca pixelii care se încadrează în intervalul de culoare specificat.
6. Aplicarea Operațiilor Morfologice (opțional, dar recomandat): În exemplul C++, masca este supusă operațiilor de Eroziune și Dilatare pentru a elimina zgomotul și a rafina forma obiectelor detectate. Acest lucru face masca mai curată și mai precisă.
7. Aplicarea Măștii pe Imaginea Originală: Masca binară este apoi aplicată pe imaginea originală (BGR) folosind bitwise_and(). Rezultatul este o imagine în care doar obiectele de culoarea detectată sunt vizibile.
8. Afișarea Rezultatelor: Imaginile (originală, masca și rezultatul final) sunt afișate în ferestre separate pentru a permite vizualizarea și depanarea.
9. Gestionarea Ieșirii: Bucla de procesare continuă până când o tastă specifică (de obicei ESC) este apăsată, moment în care programul se închide, eliberând resursele camerei.

Deși codul nu este reprodus aici, înțelegerea acestor pași conceptuali este cheia pentru a implementa și depana propriile sisteme de detectare a culorilor cu OpenCV. Flexibilitatea de a ajusta intervalele HSV în timp real, combinată cu puterea operațiilor morfologice, permite crearea unor sisteme de detecție surprinzător de robuste pentru o gamă largă de aplicații.

Aplicații Reale ale Sistemelor de Urmărire Bazate pe Culoare

Versatilitatea sistemelor de detectare și urmărire a obiectelor bazate pe culoare le face aplicabile într-o multitudine de domenii, demonstrând impactul profund al viziunii computerizate în viața de zi cu zi:

• Robotică: Roboții mobili pot folosi detecția culorilor pentru a naviga, a identifica ținte (ex: piese colorate pe o bandă de asamblare), sau pentru a interacționa cu obiecte specifice (ex: un robot de sortare).
• Supraveghere și Securitate: Monitorizarea zonelor pentru detectarea unor obiecte suspecte de o anumită culoare (ex: haine specifice, vehicule). Deși detecția bazată pe culoare singură nu este robustă pentru securitate, poate fi un filtru inițial util.
• Controlul Calității în Industrie: Inspectarea produselor pe liniile de asamblare pentru a verifica culorile corecte, a detecta defecte de culoare sau a sorta produse pe baza culorii lor.
• Medicină: Analiza imaginilor medicale pentru a identifica regiuni specifice (ex: celule colorate, markeri biologici) sau pentru a asista intervențiile chirurgicale ghidate de culoare.
• Sport și Fitness:
  • Analiza Performanței: Urmărirea mișcării unui atlet purtând echipament de o anumită culoare pentru a analiza biomecanica, viteza sau poziția.
  • Jocuri Interactive: Dezvoltarea de jocuri care răspund la mișcările mâinilor sau ale corpului, unde jucătorul poartă mănuși sau benzi colorate.
  • Monitorizarea Echipamentelor: Verificarea poziției sau stării echipamentelor sportive (ex: mingi, conuri) în timpul antrenamentelor.
• Realitate Augmentată (AR): Ancorarea obiectelor virtuale la markeri fizici colorați în mediul real.
• Agricultură: Monitorizarea sănătății plantelor prin analiza culorii frunzelor sau detectarea fructelor coapte.

Aceste aplicații subliniază nu doar utilitatea, ci și importanța unei înțelegeri solide a limitărilor și a tehnicilor de îmbunătățire a performanței în detecția culorilor.

Provocări și Soluții Avansate

Deși detecția culorilor este o metodă puternică și relativ simplă de implementat, are limitări semnificative, în special în medii neregulate sau dinamice. Principala provocare, așa cum am discutat, este sensibilitatea la condițiile de iluminare și la variațiile de fundal. O soluție simplă, cum ar fi ajustarea manuală a pragurilor HSV, este adesea insuficientă pentru aplicații din lumea reală.

Pentru a depăși aceste provocări, au fost dezvoltate soluții mai avansate:

• Calibrare Adaptivă: În loc să folosească praguri HSV fixe, sistemul poate învăța dinamic cele mai bune praguri în funcție de condițiile curente de iluminare. Aceasta poate implica algoritmi de învățare automată care ajustează pragurile sau utilizează o bază de date de culori calibrate în diverse condiții.
• Combinarea cu Alte Caracteristici: Pentru o robustete sporită, detecția culorilor este adesea combinată cu alte caracteristici vizuale. De exemplu:
  • Formă: După detectarea culorii, se poate verifica și forma obiectului (ex: este un cerc, un pătrat?).
  • Textură: Analiza texturii suprafeței obiectului.
  • Contururi: Utilizarea algoritmilor de detecție a contururilor (ex: Canny) pentru a delimita mai precis obiectul.
• Algoritmi de Urmărire Robuști: Pentru urmărire, simpla detectare a culorii în fiecare cadru poate fi insuficientă. Algoritmi precum filtrele Kalman sau filtrele de particule pot prezice mișcarea obiectului și pot corecta erorile de detecție, chiar și atunci când culoarea este temporar obscură sau alterată.
• Învățare Automată și Rețele Neuronale: Pentru scenarii complexe, unde variațiile de culoare sunt mari sau unde obiectele au culori similare cu fundalul, modelele de învățare automată (ex: Support Vector Machines - SVM, sau rețele neuronale convoluționale - CNN) pot fi antrenate să recunoască obiectele pe baza unui set mult mai bogat de caracteristici, nu doar culoarea. Acestea pot învăța să fie invulnerabile la variațiile de iluminare.
• Normalizarea Luminozității: Tehnici de pre-procesare a imaginii, cum ar fi egalizarea histogramelor sau normalizarea luminozității, pot fi aplicate pentru a reduce impactul variațiilor de iluminare înainte de conversia HSV.

Deși aceste soluții avansate adaugă complexitate, ele sunt esențiale pentru a construi sisteme de viziune computerizată fiabile și de înaltă performanță pentru aplicații critice.

Întrebări Frecvente (FAQ)

1. Ce este diferența dintre RGB și HSV și de ce este preferat HSV pentru detecția culorilor?

RGB (Roșu, Verde, Albastru) este un model de culoare aditiv, unde culorile sunt create prin combinarea intensităților de lumină roșie, verde și albastră. Este ideal pentru afișarea imaginilor. HSV (Nuanță, Saturație, Valoare) separă informațiile despre culoare (Nuanță) de luminozitate (Valoare) și puritate (Saturație). HSV este preferat pentru detecția culorilor deoarece Nuanța este relativ stabilă la schimbările de luminozitate, permițând o segmentare mai robustă a culorilor, indiferent de condițiile de iluminare.

2. Cum pot ajusta pragurile HSV pentru a detecta o anumită culoare?

Pragurile HSV sunt de obicei ajustate experimental. Puteți folosi instrumente vizuale, cum ar fi „trackbar-urile” în OpenCV (așa cum se menționează în exemplul C++), care vă permit să modificați limitele inferioare și superioare pentru H, S și V în timp real, observând direct impactul asupra măștii binare. Odată ce ați izolat culoarea dorită, puteți fixa aceste valori în codul dumneavoastră.

3. De ce este performanța sistemului dependentă de mediu?

Performanța depinde de mediu deoarece factori precum iluminarea ambientală (intensitate, culoare, prezența umbrelor) și culoarea/textura fundalului pot modifica modul în care camera percepe culoarea unui obiect. O schimbare a luminii poate schimba valorile S și V ale culorii, făcând-o să iasă din intervalul definit, în timp ce un fundal similar poate crea confuzie.

4. Ce rol joacă operațiile morfologice (eroziune și dilatare)?

Operațiile morfologice sunt folosite pentru a „curăța” masca binară rezultată după detecția culorilor. Eroziunea ajută la eliminarea zgomotului mic (puncte albe izolate) și la separarea obiectelor conectate, în timp ce dilatarea umple mici găuri în interiorul obiectelor și conectează regiunile fragmentate. Prin aplicarea lor în secvențe (deschidere și închidere), se obține o mască mai precisă și mai consistentă.

5. Pot detecta și urmări mai multe culori simultan?

Da, este posibil. Puteți crea o mască separată pentru fiecare culoare pe care doriți să o detectați, folosind intervale HSV diferite pentru fiecare. Apoi, puteți combina aceste măști individuale (de exemplu, folosind operații logice bitwise OR) pentru a obține o mască finală care include toate culorile de interes. Alternativ, puteți procesa fiecare mască individual pentru a urmări obiecte de culori diferite independent.

6. Ce se întâmplă dacă un obiect de culoare detectată este parțial acoperit sau iese din cadru?

Dacă un obiect este parțial acoperit, doar partea vizibilă va fi detectată, ceea ce poate duce la o mască incompletă și o urmărire imprecisă. Dacă iese din cadru, detectarea culorii va eșua complet pentru acel obiect. Pentru a gestiona aceste scenarii, algoritmii de urmărire mai avansați (cum ar fi filtrele Kalman) pot prezice mișcarea obiectului și pot menține o estimare a poziției sale chiar și atunci când este temporar invizibil sau parțial obstrucționat.

7. Este detecția culorilor suficientă pentru toate aplicațiile de urmărire?

Nu, detecția culorilor este o metodă eficientă pentru multe aplicații simple și controlate, dar nu este suficientă pentru toate. În medii complexe, cu iluminare variabilă, fundaluri aglomerate sau obiecte cu culori similare, detecția bazată exclusiv pe culoare poate fi fragilă. În astfel de cazuri, este necesară combinarea detecției culorilor cu alte tehnici (detecția formei, texturii, caracteristici bazate pe învățare automată) pentru a obține o robustete și o acuratețe sporită.

În concluzie, detectarea culorilor și sistemele de urmărire bazate pe acestea reprezintă o piatră de temelie în viziunea computerizată. Deși sunt supuse provocărilor legate de mediul înconjurător, o înțelegere solidă a modelului HSV, a principiilor de mascare și a operațiilor morfologice, alături de conștientizarea limitărilor și a soluțiilor avansate, permite dezvoltarea unor aplicații surprinzător de inteligente și eficiente. De la monitorizarea performanței sportive la automatizări industriale, capacitatea de a „vedea” și de a reacționa la culori deschide noi orizonturi pentru inovație.
