Conducte și Fitinguri: Pilonul Fiabilității Electrice

Într-o lume din ce în ce mai dependentă de electricitate, de la cele mai simple instalații casnice până la cele mai complexe sisteme industriale, un aspect fundamental, adesea trecut cu vederea, este integritatea și fiabilitatea rețelei de cabluri. Un sistem electric este, în esență, la fel de rezistent și de sigur precum este sistemul său de protecție – conductele și fitingurile care adăpostesc și apără firele și cablurile critice.

Aceste componente, aparent simple, joacă un rol crucial în asigurarea funcționării continue și în prevenirea defecțiunilor costisitoare. Ele sunt scutul invizibil care protejează inima oricărei operațiuni alimentate electric, de la medii industriale solicitante la infrastructuri esențiale.

Ce Sunt Conductele și Fitingurile Electrice și De Ce Sunt Vitale?

Conductele electrice, sau tuburile de protecție, sunt trasee închise, adesea cilindrice, prin care sunt trecute firele și cablurile electrice. Rolul lor principal este de a oferi o barieră fizică împotriva deteriorării mecanice, a condițiilor de mediu adverse și de a asigura siguranța personalului prin prevenirea contactului direct cu conductorii sub tensiune. Fitingurile sunt elementele de legătură care unesc segmentele de conductă, permit schimbarea direcției, etanșarea sau conectarea la echipamente, asigurând o continuitate perfectă a sistemului de protecție.

De ce sunt ele vitale? Gândește-te la un cablu electric ca la o venă vitală. Fără o protecție adecvată, această venă este vulnerabilă la o multitudine de amenințări: impacturi fizice, abraziune, expunere la substanțe chimice corozive, umiditate, praf, temperaturi extreme sau radiații UV. O singură deteriorare a izolației cablului poate duce la scurtcircuite, incendii, șocuri electrice sau întreruperi costisitoare ale funcționării. Conductele și fitingurile sunt concepute pentru a mitiga aceste riscuri, garantând longevitatea sistemului electric și reducând necesitatea intervențiilor de mentenanță.

Tipuri de Conducte și Materiale: Alegerea Potrivită Pentru Medii Diverse

Diversitatea aplicațiilor impune o gamă largă de soluții în materie de conducte și fitinguri. Fiecare tip este proiectat pentru a răspunde unor cerințe specifice de rezistență, flexibilitate și condiții de mediu.

Conducte Metalice

• Conductă Metalică Rigidă (RMC) și Conductă Metalică Intermediară (IMC): Acestea sunt tuburi metalice groase, rezistente, din oțel galvanizat sau aluminiu. RMC oferă cea mai mare protecție mecanică și este ideală pentru zone expuse la impacturi severe sau în medii industriale grele. IMC este o variantă mai ușoară, dar la fel de robustă, oferind un echilibru bun între rezistență și cost.
• Tuburi Metalice Electrice (EMT): Mai subțiri decât RMC sau IMC, tuburile EMT sunt utilizate în aplicații interioare, unde nu este necesară o protecție mecanică extremă. Sunt ușor de tăiat și de îndoit, fiind fixate cu fitinguri de compresie sau cu șuruburi.
• Conductă Metalică Flexibilă (FMC): Fabricată dintr-o bandă metalică spiralată, FMC este ideală pentru conectarea echipamentelor care vibrează sau necesită mișcare, cum ar fi motoarele electrice. Oferă protecție mecanică, dar nu este etanșă la lichide.
• Conductă Metalică Flexibilă Rezistentă la Lichide (LFMC): Aceasta este o FMC acoperită cu un strat exterior de plastic etanș la lichide, oferind protecție împotriva umezelii, uleiurilor și substanțelor chimice. Este esențială în aplicații unde igiena și etanșeitatea sunt critice, cum ar fi în industria alimentară sau în instalațiile de tratare a apei.

Conducte Nemetalice

• Conductă Nemetalică Rigidă (RNC): Cel mai comun tip este PVC-ul (policlorură de vinil), care este ușor, rezistent la coroziune și la multe substanțe chimice. Este ideal pentru aplicații subterane, în medii umede sau unde coroziunea metalului este o preocupare. Există și conducte RNC din HDPE (polietilenă de înaltă densitate), utilizate frecvent pentru cablurile de comunicații.
• Conductă Nemetalică Flexibilă (FNMC): Similară cu LFMC, dar fără componenta metalică, FNMC este fabricată din materiale plastice flexibile. Este utilizată în aplicații unde este necesară flexibilitatea și protecția împotriva umezelii, dar fără riscul de coroziune.

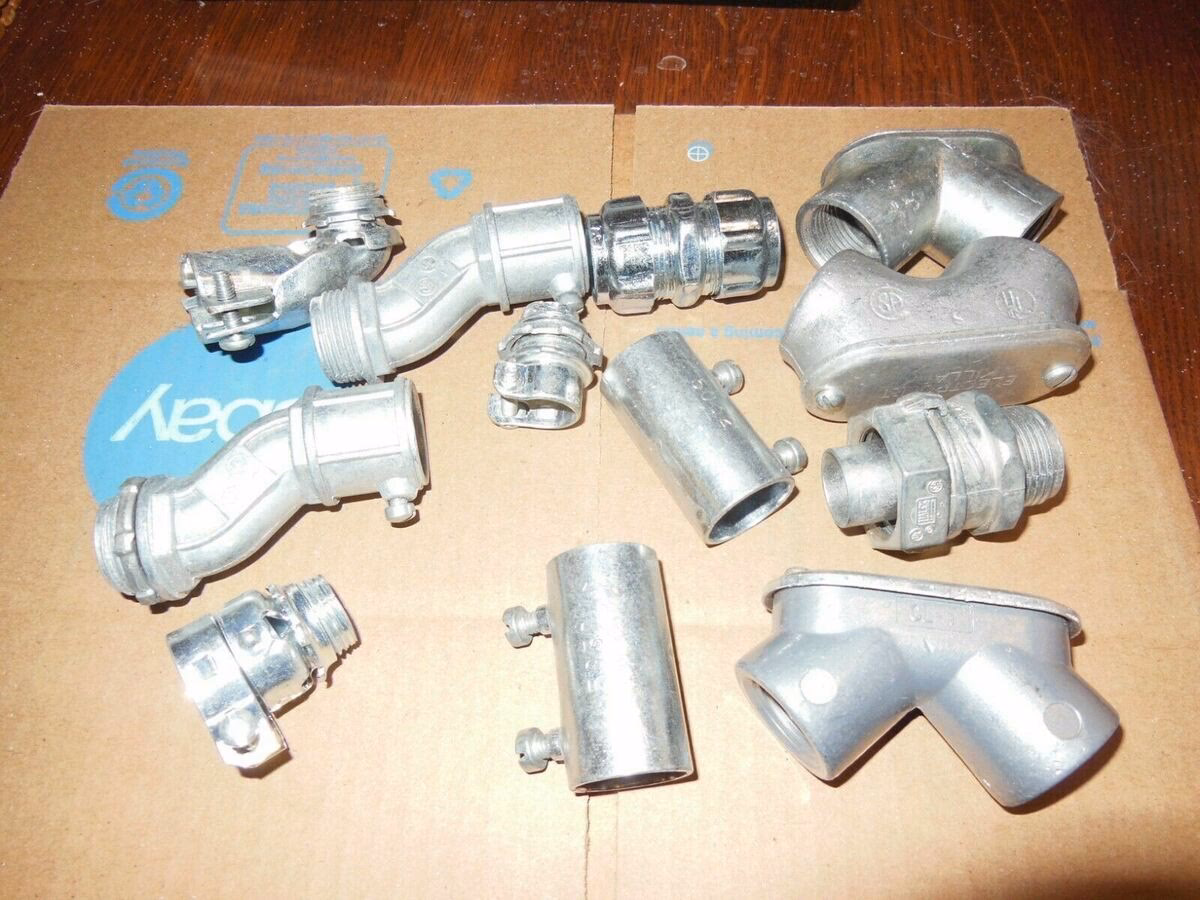

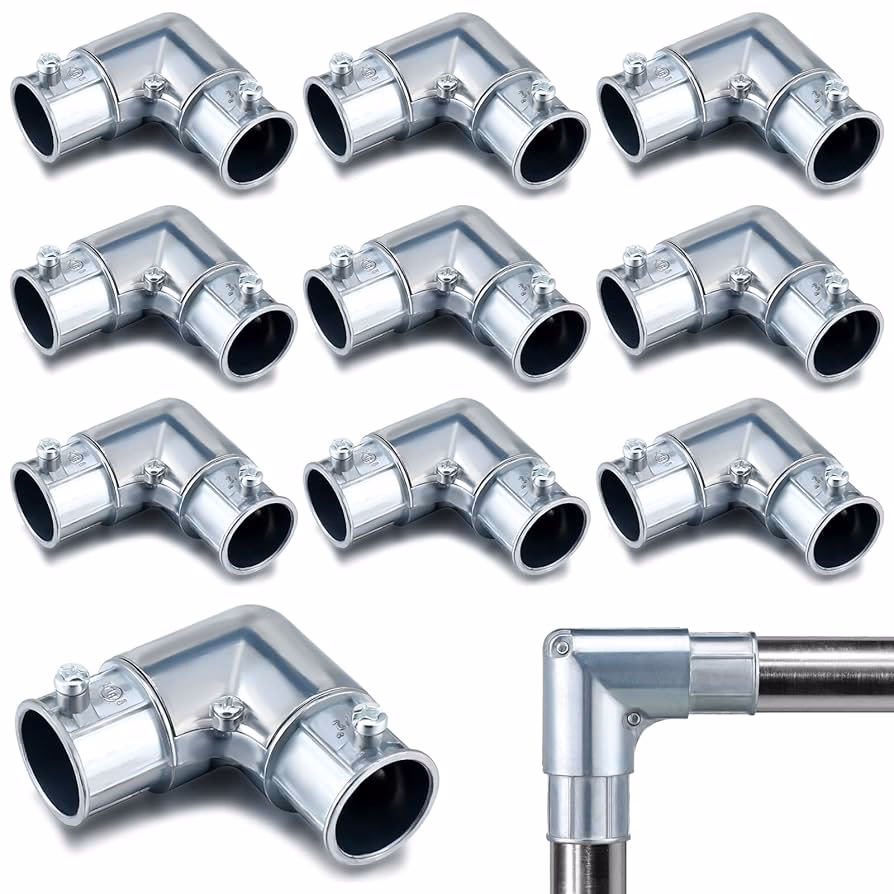

Fitingurile, de asemenea, variază în funcție de material și scop: conectori drepți, coturi, reducții, cuplaje, garnituri de etanșare, toate concepute pentru a completa sistemul de conducte și a asigura o protecție uniformă și de încredere.

Aplicații Critice: Unde Fiabilitatea Conductelor Devine Esențială

Fiabilitatea sistemelor de conducte și fitinguri este testată și demonstrată în cele mai solicitante medii extreme. Iată câteva exemple cheie:

Generarea de Energie

În centralele electrice, fie ele termice, hidro sau nucleare, cablurile sunt supuse la temperaturi ridicate, vibrații intense și potențiale expuneri la substanțe chimice. Conductele robuste, rezistente la căldură și la coroziune, sunt esențiale pentru a proteja circuitele de control și de alimentare, asigurând funcționarea continuă și siguranța personalului.

Robotică și Automatizări Industriale

Robotii și mașinile automate implică mișcare constantă și repetitivă. Conductele flexibile, dar durabile, cum ar fi LFMC, sunt indispensabile pentru a proteja cablurile de alimentare și de date care se mișcă odată cu brațele robotice, prevenind uzura prin frecare și oboseala materialului.

Procesare Alimentară și Băuturi

Acest domeniu impune standarde stricte de igienă. Echipamentele sunt spălate frecvent cu jeturi de apă sub presiune și substanțe chimice de curățare. Conductele și fitingurile trebuie să fie etanșe la lichide (LFMC), rezistente la coroziune și, adesea, din materiale aprobate pentru contactul cu alimentele, pentru a preveni contaminarea și a asigura integritatea cablurilor în medii umede și corozive.

Rafinării și Industria Chimică

Mediile cu vapori inflamabili, gaze corozive și substanțe chimice agresive necesită conducte și fitinguri specializate, adesea din oțel inoxidabil sau materiale plastice rezistente la chimicale, proiectate pentru a preveni scânteile și a rezista la degradare, menținând un nivel înalt de siguranță.

Tratarea Apelor Uzate

Stațiile de epurare sunt medii extrem de corozive și umede. Conductele din PVC sau HDPE, împreună cu fitinguri etanșe, sunt cruciale pentru a proteja cablurile de la pompele submersibile și de la sistemele de control, asigurând funcționarea neîntreruptă a proceselor de tratare.

Transport Feroviar (Material Rulant și Infrastructură)

Trenurile și infrastructura feroviară sunt supuse la vibrații constante, șocuri, variații extreme de temperatură și intemperii. Conductele metalice rigide și flexibile, rezistente la impact și la intemperii, sunt folosite pentru a proteja cablurile de semnalizare, de alimentare și de control, esențiale pentru siguranța și eficiența transportului.

Minerit

Minele sunt medii periculoase, caracterizate prin praf, umiditate, gaze potențial explozive și riscuri ridicate de abraziune și impact. Conductele trebuie să fie extrem de robuste, rezistente la abraziune și, în anumite cazuri, clasificate pentru medii explozive, pentru a asigura integritatea cablurilor de alimentare a echipamentelor grele și a sistemelor de ventilație.

Turbine Eoliene și Panouri Solare

Instalațiile de energie regenerabilă sunt expuse la elementele naturii: vânturi puternice, ploaie, zăpadă, gheață și radiații UV intense. Conductele trebuie să reziste la temperaturi extreme și la degradarea cauzată de UV, protejând cablurile de alimentare de la intemperii și asigurând o durată lungă de viață a investiției.

Vehicule Off-Road și Echipamente Grele

Mașinile de construcții, vehiculele agricole și alte echipamente off-road operează în condiții de șocuri, vibrații, praf, noroi și apă. Conductele flexibile, rezistente la abraziune și la lichide, sunt vitale pentru a proteja cablurile de alimentare și de control ale motoarelor și sistemelor hidraulice, garantând funcționarea în cele mai dificile terenuri.

Selectarea și Instalarea Corectă: Cheia spre Durabilitate

Alegerea tipului corect de conductă și fiting este doar primul pas. O instalare profesională este la fel de importantă pentru a asigura fiabilitatea pe termen lung a sistemului. Aceasta implică respectarea standardelor electrice naționale și internaționale, utilizarea uneltelor adecvate, asigurarea unei etanșeități perfecte a tuturor conexiunilor și ancorarea corespunzătoare a conductelor pentru a preveni mișcarea sau deteriorarea.

Factori precum temperatura ambientală, prezența substanțelor chimice, expunerea la UV, riscul de impact mecanic și necesitatea flexibilității trebuie evaluați cu atenție. De asemenea, trebuie luată în considerare posibilitatea extinderilor viitoare ale sistemului, pentru a evita costuri suplimentare de reconfigurare.

Întrebări Frecvente Despre Conducte și Fitinguri Electrice

De ce nu pot folosi doar cabluri simple, fără conducte?

Cablurile simple, deși izolate, sunt vulnerabile la deteriorări mecanice (tăieturi, abraziuni, striviri), la substanțe chimice, umiditate și radiații UV. Conductele oferă un strat suplimentar de protecție, prevenind scurtcircuitele, incendiile și șocurile electrice, prelungind durata de viață a cablurilor și asigurând siguranța operațională.

Cum aleg tipul potrivit de conductă pentru aplicația mea?

Alegerea depinde de mai mulți factori: mediul de instalare (interior/exterior, umed/uscat, coroziv), necesitatea protecției mecanice (ușoară/medie/grea), necesitatea flexibilității, bugetul și reglementările locale. De exemplu, pentru exterior și subteran, PVC-ul este o opțiune bună. Pentru medii industriale grele, metalul rigid (RMC/IMC) este preferat. Pentru echipamente mobile, conductele flexibile sunt esențiale.

Sunt conductele flexibile la fel de sigure ca cele rigide?

Conductele flexibile oferă o siguranță excelentă în aplicațiile pentru care au fost concepute, în special acolo unde este necesară mișcarea sau unde rutele sunt complexe. Cu toate acestea, ele oferă, în general, o protecție mecanică mai mică decât conductele rigide și pot avea limitări în ceea ce privește expunerea la lichide sau substanțe chimice, dacă nu sunt de tipul LFMC. Alegerea depinde strict de cerințele specifice ale aplicației.

Cât de des trebuie inspectate sistemele de conducte?

Frecvența inspecțiilor depinde de mediu și de criticabilitatea sistemului. În medii severe (industriale, corozive, cu vibrații), inspecțiile ar trebui să fie regulate, cel puțin anual, pentru a verifica integritatea fizică, etanșeitatea fitingurilor și semnele de uzură. În medii mai puțin solicitante, inspecțiile pot fi mai puțin frecvente, dar este întotdeauna recomandat să se verifice orice semn de deteriorare sau slăbire.

Ce înseamnă „rezistent la lichide” și de ce este important?

„Rezistent la lichide” (Liquidtight) înseamnă că sistemul de conducte și fitinguri este proiectat să împiedice pătrunderea lichidelor (apă, uleiuri, substanțe chimice) în interiorul conductei, protejând cablurile de coroziune și scurtcircuite. Acest aspect este crucial în medii umede, în exterior, în instalații de spălare sau în prezența lichidelor industriale, asigurând o durată lungă de viață și o funcționare sigură.

Concluzie

Sistemele de conducte și fitinguri sunt mult mai mult decât simple tuburi și conectori. Ele sunt elemente fundamentale ale oricărei infrastructuri electrice moderne, oferind protecție esențială împotriva pericolelor fizice și de mediu. Investiția în soluții de calitate superioară pentru protecția cablurilor nu este doar o măsură de conformitate, ci o decizie strategică ce asigură siguranța personalului, continuitatea operațională și longevitatea investițiilor în echipamente. Odată instalate corect, aceste sisteme devin pilonul invizibil, dar indispensabil, al fiabilității electrice.
