Sudarea Țevilor de Cupru: Ghid Complet

Lucrările de instalații sanitare pot părea complicate la prima vedere, dar cu informațiile corecte și uneltele potrivite, oricine poate învăța să realizeze conexiuni durabile și sigure. Unul dintre cele mai fiabile și utilizate materiale în sistemele de alimentare cu apă și încălzire este cuprul, iar conectarea fitingurilor din cupru la țevi se realizează, cel mai adesea, prin sudare (lipire capilară). Acest ghid detaliat îți va oferi toate cunoștințele necesare pentru a înțelege procesul, materialele implicate și tipurile de fitinguri, transformându-te într-un maestru al instalațiilor din cupru.

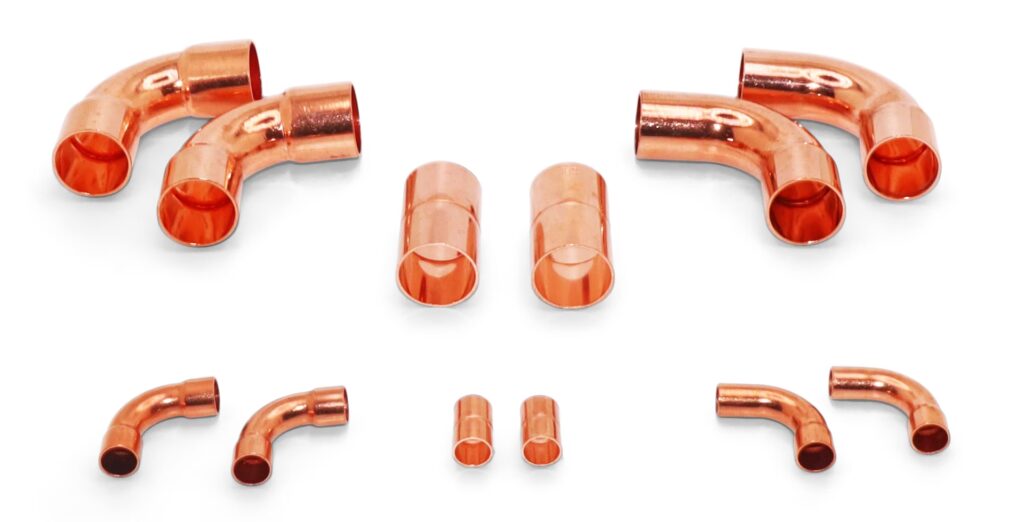

Despre Fitingurile de Cupru

Fitingurile de cupru sunt componente esențiale în orice sistem de instalații care utilizează țevi de cupru. Ele permit schimbarea direcției, ramificarea, conectarea a două sau mai multe țevi, reducerea sau mărirea diametrului, și chiar închiderea unei linii. Acestea sunt apreciate pentru durabilitatea lor excepțională, rezistența la coroziune și capacitatea de a suporta temperaturi și presiuni variate, fiind utilizate pe scară largă în aplicații rezidențiale, comerciale și industriale, de la instalații de apă caldă și rece până la sisteme de încălzire hidronică și multe altele.

Există o varietate de tipuri de conexiuni în fitingurile de cupru, fiecare având un scop specific și o modalitate particulară de îmbinare. Înțelegerea acestor tipuri este crucială pentru a alege fitingul potrivit pentru fiecare situație și pentru a asigura o instalație corectă și eficientă.

Unelte și Materiale Necesare pentru Sudare

Pentru a realiza o sudură de calitate, este esențial să ai la dispoziție toate uneltele și materialele necesare. Pregătirea corespunzătoare este jumătate din muncă. Iată ce vei avea nevoie:

• Tăietor de țeavă: Un instrument special conceput pentru a tăia țevile de cupru la lungimea dorită, asigurând o tăietură curată și dreaptă, esențială pentru o îmbinare etanșă.
• Debavurator (opțional): Majoritatea tăietoarelor moderne de țeavă au o lamă de debavurare încorporată. Acesta este folosit pentru a îndepărta bavurile (muchii aspre) de pe interiorul și exteriorul țevii după tăiere, prevenind acumularea de depuneri și asigurând un flux lin al apei.
• Perie de sârmă: Utilizată pentru a curăța interiorul fitingului și a îndepărta un strat subțire de oxid, expunând cuprul curat și lucios, pregătit pentru sudare.
• Pânză abrazivă sau hârtie abrazivă (granulație fină spre medie) sau plasă abrazivă (special concepută pentru țevi de cupru): Esențială pentru a curăța exteriorul țevii, îndepărtând murdăria, grăsimea și stratul de oxid, pentru a permite aderența optimă a aliajului de lipire.
• Flux (pastă de lipit): Un compus chimic utilizat pentru a preveni oxidarea cuprului în timpul procesului de lipire și pentru a îndepărta orice reziduuri de grăsime de pe suprafața țevii și a fitingului. Asigură o curățare suplimentară și o curgere uniformă a aliajului de lipire.
• Aliaj de lipit (cositor): Folosește doar aliaj de lipit fără plumb pentru conductele de apă potabilă sau aliaj obișnuit pentru aplicațiile exclusive de încălzire. Alegerea corectă a aliajului este vitală pentru siguranța și conformitatea instalației.
• Torță cu propan sau butan și aprinzător: Sursa de căldură necesară pentru a topi aliajul de lipit. Unele torțe au aprinzătorul încorporat. Asigură-te că folosești torța într-un spațiu bine ventilat și ia toate măsurile de siguranță necesare.

Procesul de Sudare a Fitingurilor de Cupru: Pas cu Pas

Lipirea (sudarea) cuprului este un proces care, odată înțeles, devine destul de simplu. Urmează acești pași pentru o îmbinare solidă și etanșă:

1. Pregătirea Țevii și a Fitingului

Începe prin a măsura și tăia țeava de cupru la lungimea dorită folosind tăietorul de țeavă. Asigură-te că tăietura este perfect perpendiculară pe țeavă. După tăiere, îndepărtează bavurile de pe interiorul și exteriorul țevii cu un debavurator. Un pas crucial este curățarea suprafețelor. Folosește peria de sârmă pentru a curăța interiorul fitingului și pânza abrazivă sau hârtia abrazivă pentru exteriorul țevii. Curăță până când suprafața cuprului este lucioasă și curată, fără pete sau oxidare. Această curățare asigură o aderență maximă a aliajului de lipit.

2. Aplicarea Fluxului

Odată ce suprafețele sunt curate, aplică un strat subțire și uniform de flux pe exteriorul capătului țevii și pe interiorul fitingului. Fluxul are rolul de a preveni re-oxidarea cuprului în timpul încălzirii și de a ajuta aliajul de lipit să curgă uniform în îmbinare prin acțiune capilară.

3. Asamblarea Îmbinării

Împinge țeava în fiting, rotind-o ușor pentru a distribui uniform fluxul. Asigură-te că țeava este introdusă complet în fiting, până la punctul de oprire (dacă există). Îmbinarea trebuie să fie strânsă și stabilă, gata de încălzire.

4. Încălzirea Îmbinării

Cu torța, începe să încălzești fitingul, nu țeava direct. Mișcă flacăra constant în jurul circumferinței fitingului pentru a asigura o încălzire uniformă. Fitingul, având o masă mai mare, va absorbi mai multă căldură și o va transfera la țeavă. Vei ști că temperatura este corectă atunci când fluxul începe să se topească și să se transforme într-un lichid transparent. Evită supraîncălzirea, deoarece aceasta poate arde fluxul și poate duce la o îmbinare slabă.

5. Aplicarea Aliajului de Lipit

Când fitingul a atins temperatura corectă (verificată prin topirea fluxului), îndepărtează flacăra și atinge aliajul de lipit de îmbinare, la marginea fitingului. Căldura rămasă în cupru ar trebui să tragă aliajul în îmbinare prin acțiune capilară, umplând golul dintre țeavă și fiting. Continuă să aplici aliajul până când vezi un inel uniform de aliaj topit care apare în jurul întregii îmbinări. Acest inel indică faptul că îmbinarea este plină și etanșă.

6. Răcirea și Curățarea

Lasă îmbinarea să se răcească natural. Nu încerca să o răcești forțat cu apă, deoarece acest lucru poate crea o îmbinare fragilă și slabă. Odată răcită, șterge excesul de flux și orice reziduuri cu o cârpă umedă. O îmbinare corect sudată va avea un aspect curat și uniform.

Tipuri de Conexiuni și Fitinguri de Cupru

Pentru a construi un sistem de instalații complex, este esențial să cunoști diferitele tipuri de fitinguri și conexiuni disponibile:

Conexiuni de Bază: C, FTG și Filetate

• Conexiunea „C” (Female Sweat Connection): Se referă la o conexiune de tip mamă (femelă) care acceptă capătul unei țevi de cupru sau un fiting „Street”/„FTG”. Toate se referă la o conexiune de aceeași dimensiune cu o țeavă de cupru. Dacă un fiting de lipit din cupru are oricare dintre cele de mai sus în descrierea sa, acesta poate fi sudat în interiorul unui fiting obișnuit de cupru de tip „female sweat”.
• Conexiunea „FTG” (Male Sweat Connection) sau „Street”: Se referă la o conexiune de tip tată (mascul), adesea denumită pur și simplu „Male Sweat” sau „Street”. Un fiting „female sweat” acceptă echivalentul țevii de cupru, care este „Street”, „FTG” sau „male sweat”.
• Conexiuni Filetate (MNPT - Male National Pipe Thread; FNPT - Female National Pipe Thread): Sunt adesea denumite pur și simplu „Male” sau „Female Threaded” și indică faptul că un fiting de cupru are filete externe (MNPT) sau interne (FNPT) și poate fi conectat la un fiting sau o țeavă cu filet corespunzător. Sunt folosite pentru tranziții la alte tipuri de țevi sau echipamente.

Tipuri Comune de Fitinguri de Cupru

Fitingurile de cupru sunt concepute pentru a îndeplini diverse funcții în cadrul unui sistem de instalații:

Terminologie Specifică

• Fiting Egal: Termenul indică faptul că toate intrările și ieșirile fitingului au aceeași dimensiune și oferă o descriere mai intuitiv simplă a produsului. În instalații, cuvântul „egal” este frecvent omis; de exemplu, dacă descrierea produsului spune „1/2" Copper Tee”, înseamnă că este un teu egal de 1/2" C x 1/2" C x 1/2" C.
• Fiting Reductor: Termenul este folosit pentru a descrie un fiting de cupru care ajută la tranziția între țevi (sau fitinguri) cu diametre mai mari și mai mici. De exemplu, un manșon reductor de 1" x 3/4" permite reducerea de la o țeavă de cupru de 1" la 3/4".

Aplicații ale Fitingurilor de Cupru

Fitingurile de cupru au o varietate de aplicații, de la instalații de apă caldă și rece la încălzire hidronică și multe altele, în medii rezidențiale, comerciale și industriale. Versatilitatea și fiabilitatea lor le fac o alegere preferată pentru sistemele de conducte care necesită performanță pe termen lung și rezistență la condiții variate.

Întrebări Frecvente (FAQ)

Pentru a clarifica și mai mult aspectele legate de fitingurile de cupru, iată câteva întrebări frecvente:

Î: Ce înseamnă „C” și „FTG”?
R: „C” se referă la o conexiune de tip female sweat (mamă) în fitingurile de cupru, în timp ce „FTG” se referă la o conexiune de tip male sweat (tată). De exemplu, un fiting de 1/2" C x 3/4" MPT (Male Threaded) ar avea o conexiune female sweat de 1/2" pe o parte și filete masculine de 3/4" pe cealaltă. Similar, un cot de 3/4" C x 3/4" FTG ar avea o conexiune female sweat pe o parte și o conexiune male sweat pe cealaltă.

Î: Ce tip de fitinguri sunt acestea?
R: Acestea sunt denumite „wrot (wrought) copper fittings” (fitinguri de cupru forjate/prelucrate).

Î: Sunt aceste fitinguri compatibile cu țevile și fitingurile de cupru de la magazinul meu local de instalații sau de la un magazin de bricolaj?
R: Da. Acestea sunt fabricate conform acelorași standarde dimensionale, folosind același (sau mai bun) aliaj de cupru și au certificarea NSF necesară pentru utilizare în sistemele de apă potabilă – rezidențiale sau comerciale. Compatibilitatea este asigurată, permițându-ți să le integrezi fără probleme în proiectele tale existente sau noi.

Stăpânirea artei sudării țevilor de cupru este o abilitate valoroasă care îți poate economisi timp și bani, oferindu-ți în același timp satisfacția de a realiza lucrări de calitate. Cu practică și respectarea pașilor de siguranță, vei deveni rapid un expert în lucrul cu acest material versatil și durabil.
