Programare CNC Strung Daewoo: Ghid Complet

În lumea modernă a producției, mașinile-unelte cu control numeric computerizat (CNC) reprezintă coloana vertebrală a preciziei și eficienței. Strungurile CNC Daewoo, recunoscute pentru fiabilitatea și performanța lor, sunt instrumente puternice în mâinile operatorilor calificați. Dar pentru a debloca întregul lor potențial, este esențială înțelegerea și stăpânirea programării CNC. Acest articol își propune să ofere un ghid detaliat, de la noțiuni fundamentale la concepte avansate, pentru programarea strungurilor CNC Daewoo, majoritatea acestora fiind compatibile cu sistemele de control Fanuc, standardul industriei.

Programarea CNC nu este doar un set de comenzi, ci o limbă prin care îi spunem mașinii exact ce să facă: unde să se miște, cu ce viteză, ce sculă să folosească și cum să interacționeze cu materialul. Fie că ești un începător entuziast sau un operator experimentat care dorește să-și perfecționeze cunoștințele, informațiile prezentate aici te vor ajuta să creezi programe eficiente și sigure pentru strungul tău Daewoo.

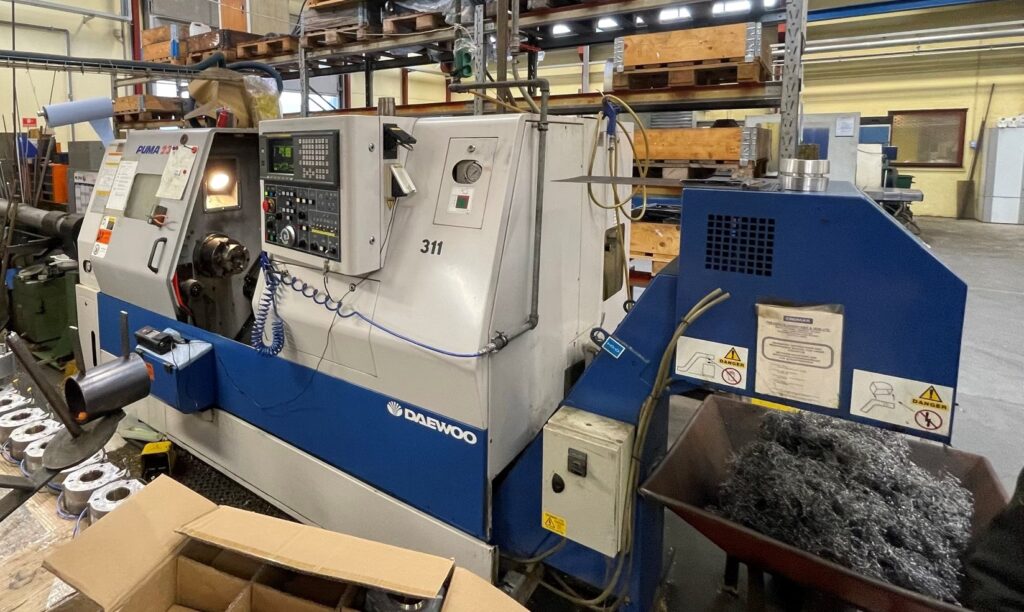

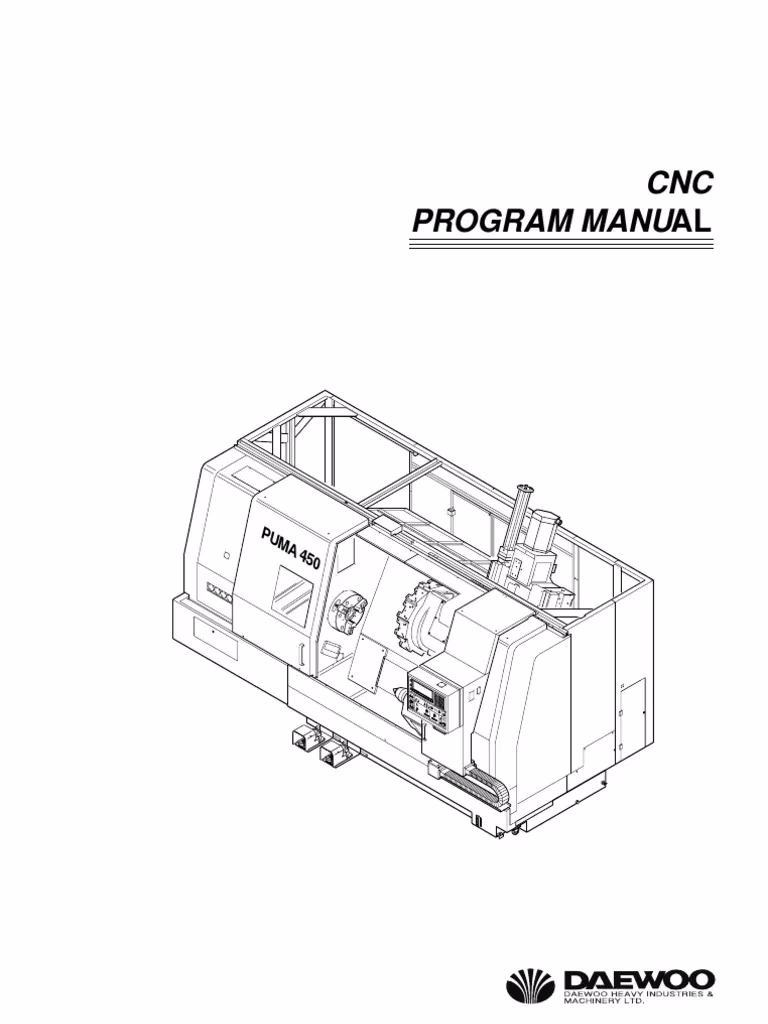

Ce Este Programarea CNC și De Ce Este Crucială?

Programarea CNC (Computer Numerical Control) este procesul de creare a instrucțiunilor detaliate pe care o mașină-unealtă, cum ar fi un strung Daewoo, le va executa automat pentru a fabrica o piesă. Aceste instrucțiuni sunt scrise într-un limbaj specific, compus în principal din coduri G (geometrice) și coduri M (diverse funcții). Rolul programării CNC este crucial din mai multe motive:

• Precizie și repetabilitate: Mașinile CNC pot produce piese cu o precizie extraordinară și o consistență remarcabilă, eliminând erorile umane.
• Eficiență și productivitate: Odată programată, mașina poate funcționa continuu, cu intervenție minimă, reducând timpul de fabricație și costurile.
• Complexitate: Permite crearea unor geometrii complexe, imposibil de realizat prin metode tradiționale manuale.
• Siguranță: Reduce expunerea operatorului la riscuri, deoarece majoritatea operațiunilor sunt automatizate.
• Flexibilitate: Schimbarea producției de la o piesă la alta necesită doar încărcarea unui nou program, nu reconfigurarea fizică extinsă a mașinii.

Pentru strungurile Daewoo, care adesea utilizează controlere Fanuc sau derivate ale acestora, cunoașterea limbajului G-code și M-code este fundamentală. Această compatibilitate extinsă face ca învățarea programării pentru un Daewoo să fie transferabilă la o gamă largă de alte mașini CNC.

Bazele Programării CNC pentru Strunguri

Înainte de a ne scufunda în coduri specifice, este vital să înțelegem conceptele de bază care guvernează mișcarea și operațiile pe un strung CNC:

Sistemul de Coordonate

Pe un strung, mișcarea este definită de două axe principale:

• Axa Z: Reprezintă mișcarea longitudinală a sculei de-a lungul piesei, paralelă cu axa de rotație a arborelui principal. De obicei, punctul zero al axei Z (Z0) este fața piesei de prelucrat.
• Axa X: Reprezintă mișcarea radială a sculei, perpendiculară pe axa de rotație. Pe strunguri, valorile X sunt adesea definite ca diametre, nu raze. De obicei, X0 este centrul de rotație al piesei.

Într-un program, fiecare punct este definit prin coordonatele sale (X, Z).

Punctul de Referință (Home Position) și Deplasarea Zero (Work Offset)

Fiecare mașină CNC are un punct de referință fix (Home Position), la care se întoarce la pornire. Pentru a prelucra o piesă, trebuie să-i spunem mașinii unde se află punctul zero al piesei (Work Offset). Acest lucru se face prin setarea offset-urilor de lucru (G54, G55, etc.), care îi indică mașinii distanța de la punctul său de referință la punctul zero al piesei de prelucrat.

Viteza de Tăiere și Avansul

• Viteza de tăiere (S): Se referă la viteza cu care piesa se rotește (RPM - rotații pe minut). Este crucială pentru calitatea suprafeței și durata de viață a sculei. Se setează cu codul S (ex: S1500 M03 - 1500 RPM, arbore pornit sens orar).
• Avansul (F): Reprezintă viteza cu care scula se deplasează prin material. Poate fi exprimat în milimetri pe rotație (mm/rev) sau milimetri pe minut (mm/min). Pe strunguri, avansul pe rotație (G99) este cel mai comun.

Coduri G Esențiale pentru Strunguri Daewoo (Compatibil Fanuc)

Codurile G dictează tipul de mișcare sau operație geometrică pe care mașina o va executa. Iată o selecție a celor mai utilizate coduri G:

Ciclurile predefinite (G70-G76) sunt extrem de utile, deoarece simplifică programarea operațiunilor complexe. De exemplu, G71 pentru degroșarea longitudinală permite eliminarea unui volum mare de material cu doar câteva linii de cod, mașina calculând automat trecerile necesare. Aceasta contribuie la automatizare și la reducerea erorilor de programare manuală.

Coduri M Cruciale pentru Controlul Mașinii

Codurile M (Miscellaneous) controlează funcțiile auxiliare ale mașinii, cum ar fi pornirea/oprirea arborelui, schimbarea sculei sau controlul lichidului de răcire.

Structura Programului CNC: De la Idee la Piesa Finită

Un program CNC bine structurat este cheia succesului. Iată o structură tipică pentru un program de strung:

1. Numărul Programului (OXXXX): Fiecare program începe cu litera 'O' urmată de un număr de 4 cifre (ex: O0001).
2. Linia de Siguranță: O linie inițială care stabilește condițiile de siguranță și unitățile de măsură. Exemple: G21 G40 G80 G99 (G21=mm, G40=anulare compensare, G80=anulare ciclu fix, G99=avans pe rotație).
3. Apelarea Scululei (TXXYY M06):T urmat de un număr de 4 cifre. Primele două cifre (XX) indică numărul sculei din magazie, iar ultimele două (YY) indică numărul compensării geometrice a sculei. M06 este codul pentru schimbarea sculei. Ex: T0101 M06 (scula 1, offset 1).
4. Pornirea Arborelui Principal (SXXXX M03/M04): Setează viteza de rotație (S) și direcția de rotație a arborelui (M03 pentru sens orar, M04 pentru sens antiorar). Ex: S1200 M03.
5. Activarea Offset-ului de Lucru (G54-G59): Indică mașinii punctul zero al piesei. Ex: G54.
6. Poziționare Rapidă (G00): Deplasarea sculei la o poziție de siguranță, aproape de piesa de prelucrat, fără contact. Ex: G00 X52.0 Z2.0.
7. Operațiuni de Prelucrare: Acesta este corpul programului, unde se folosesc codurile G01, G02, G03 sau ciclurile predefinite (G71, G76 etc.) pentru a prelucra materialul.
8. Retragerea Scululei: După finalizarea prelucrării, scula este retrasă la o poziție sigură. Ex: G00 X100.0 Z100.0.
9. Oprirea Lichidului de Răcire (M09):M09.
10. Oprirea Arborelui Principal (M05):M05.
11. Sfârșit Program și Resetare (M30):M30. Acest cod oprește programul, resetează controlerul și readuce cursorul la începutul programului, pregătit pentru următoarea piesă.

Exemple Practice de Programare

Pentru a ilustra conceptele, să luăm câteva exemple simple de prelucrare.

Exemplu 1: Degroșare și Finisare Cilindrică (OD Turning)

Să presupunem că avem un material cu diametrul de 50mm și lungimea de 60mm și dorim să îl transformăm într-o piesă cu diametrul de 40mm pe o lungime de 40mm, cu o rază de 5mm la capătul din stânga.

O0002 (EXEMPLU DEGROSARE FINISARE OD)
G21 G40 G80 G99
G54
T0101 M06 (Scula de degrosare)
S1500 M03
G00 X52.0 Z2.0 (Pozitionare sigura)

(Degrosare cu G71)
G71 U1.0 R0.5 (Adancime de taiere 1mm pe raza, retragere 0.5mm)
G71 P100 Q200 U0.2 W0.05 F0.2 (P100-Q200 defineste profilul, U=alocatie finisare X, W=alocatie finisare Z, F=avans)

N100 G00 X40.0 Z2.0 (Start profil)
N110 G01 Z-40.0 F0.15
N120 G03 X50.0 Z-45.0 R5.0
N200 G00 X52.0 Z2.0 (End profil)

G00 X100.0 Z100.0 (Retragere scula)
M05
M09

T0202 M06 (Scula de finisare)
S2000 M03
G00 X52.0 Z2.0

(Finisare cu G70)
G70 P100 Q200 (Executa profilul definit intre N100 si N200)

G00 X100.0 Z100.0
M05
M09
M30

Exemplu 2: Filetare cu G76

Filetarea este o operație complexă care beneficiază enorm de ciclurile predefinite. Să facem un filet M20x2.5 pe o lungime de 25mm.

O0003 (EXEMPLU FILET M20x2.5)
G21 G40 G80 G99
G54
T0303 M06 (Scula de filetare)
S500 M03 (Viteza mai mica pentru filetare)
G00 X22.0 Z5.0 (Pozitionare sigura deasupra diametrului exterior)

(Ciclu de filetare G76)
G76 P010060 Q20 R0.02 (P=nr. treceri finisare, unghi filet, Q=adancime minima de taiere, R=alocatie finisare)
G76 X17.0 Z-25.0 P1500 Q500 F2.5 (X=diametru final, Z=lungime filet, P=adancime filet pe raza x1000, Q=adancime prima taiere x1000, F=pasul filetului)

G00 X100.0 Z100.0
M05
M09
M30

Optimizarea și Depanarea Programelor CNC

Crearea unui program este doar jumătate din muncă. Optimizarea și depanarea sunt esențiale pentru optimizare și eficiența producției.

Optimizare:

• Viteze și avansuri: Ajustați vitezele de tăiere (S) și avansurile (F) în funcție de material, tipul de sculă și finisajul dorit. Un avans prea mic poate duce la uzura sculei, în timp ce unul prea mare poate compromite finisajul și precizia.
• Traseul sculei: Minimizați mișcările G00 inutile. Planificați traseul sculei pentru a reduce timpul de prelucrare.
• Durata de viață a sculei: Monitorizați uzura sculei și înlocuiți-o la timp. Durata de viață a sculei poate fi prelungită prin utilizarea corectă a lichidului de răcire și a parametrilor de tăiere.
• Cicluri predefinite: Folosiți ciclurile predefinite (G71-G76) ori de câte ori este posibil pentru a simplifica programul și a asigura mișcări eficiente.

Depanare:

• Simulare: Folosiți software de simulare CNC (cum ar fi NCViewer, G-Code Simulator) înainte de a rula programul pe mașină. Acest lucru ajută la identificarea coliziunilor sau erorilor de traseu.
• Verificare pas cu pas: Rulați programul în modul Dry Run sau Single Block pentru a verifica fiecare linie de cod și mișcare.
• Mesaje de eroare: Controlerele Daewoo/Fanuc afișează mesaje de eroare specifice. Consultați manualul operatorului pentru a înțelege semnificația acestora și a remedia problema.
• Verificarea offset-urilor: Asigurați-vă că offset-urile de sculă și de lucru sunt setate corect. O eroare aici poate duce la coliziuni sau piese sub/supradimensionate.
• Inspecția piesei: Măsurați primele piese pentru a asigura conformitatea cu specificațiile. Ajustați offset-urile de uzură (wear offsets) dacă este necesar.

Întreținerea Strungurilor CNC Daewoo și Siguranța în Operare

Chiar și cel mai bun program nu va da rezultate fără o mașină bine întreținută și un mediu de lucru sigur.

Întreținere:

• Curățenie regulată: Îndepărtați așchiile și reziduurile de lichid de răcire.
• Lubrifiere: Asigurați-vă că toate părțile mobile sunt lubrifiate corespunzător, conform manualului mașinii.
• Verificări periodice: Inspectați mandrina, turela, ghidajele și sistemul de răcire pentru uzură sau deteriorare.
• Nivelul lichidului de răcire: Mențineți nivelul și concentrația corectă a lichidului de răcire.

Siguranță:

• Echipament de protecție personală (PPE): Purtați întotdeauna ochelari de protecție, încălțăminte de siguranță și alte echipamente necesare.
• Uși de protecție: Asigurați-vă că ușile de protecție ale mașinii sunt închise în timpul funcționării.
• Buton de oprire de urgență: Familiarizați-vă cu locația butonului de oprire de urgență și folosiți-l în caz de nevoie.
• Nu atingeți piesa în rotație: Nu încercați niciodată să atingeți piesa sau scula în timpul prelucrării.
• Depășirea limitelor: Fiți atenți la limitele de mișcare ale mașinii pentru a evita coliziunile.

Întrebări Frecvente (FAQ)

Ce este un strung Daewoo?

Daewoo este un producător de mașini-unelte, inclusiv strunguri CNC, care au fost ulterior integrate sub branduri precum Doosan Machine Tools. Strungurile Daewoo sunt cunoscute pentru robustetea și fiabilitatea lor și utilizează adesea controlere Fanuc sau compatibile Fanuc.

Pot folosi programe Fanuc pe un strung Daewoo?

Da, în majoritatea cazurilor, strungurile CNC Daewoo sunt echipate cu controlere Fanuc sau cu sisteme de control care sunt complet compatibile cu limbajul de programare Fanuc. Aceasta înseamnă că programele scrise pentru un controler Fanuc standard vor funcționa pe un strung Daewoo.

Cât durează să înveți programarea CNC?

Noțiunile de bază pot fi înțelese în câteva zile sau săptămâni, însă pentru a deveni un programator CNC competent și a stăpâni toate aspectele, este nevoie de luni sau chiar ani de practică și învățare continuă. Experiența practică pe mașină este esențială.

Care sunt cele mai comune greșeli în programarea CNC?

Cele mai comune greșeli includ: erori de sintaxă în cod, offset-uri incorecte (de sculă sau de lucru), coliziuni din cauza poziționării greșite a sculei, avansuri și viteze de tăiere neadecvate, și neglijarea verificărilor de siguranță.

Este necesară simularea programului CNC înainte de a-l rula pe mașină?

Absolut! Simularea este puternic recomandată pentru a identifica erorile logice, coliziunile potențiale și a optimiza traseul sculei înainte de a rula programul pe mașina reală. Acest lucru economisește timp, materiale și previne deteriorarea costisitoare a mașinii sau a sculelor.

În concluzie, stăpânirea programării CNC pentru strungurile Daewoo este o abilitate valoroasă care deschide porți către o producție de calitate superioară și o eficiență operațională sporită. Prin înțelegerea conceptelor fundamentale, a codurilor G și M, și prin practică constantă, vei putea transforma strungul tău Daewoo într-un instrument de mare productivitate, capabil să realizeze piese complexe cu o precizie remarcabilă. Investiția în cunoștințe de programare CNC este o investiție în viitorul oricărui specialist în prelucrări mecanice.
