Ajustaje Mecanice: Precizie și Performanță

În lumea complexă a ingineriei mecanice, fiecare componentă, oricât de mică ar părea, joacă un rol crucial în funcționarea armonioasă a unui ansamblu. De la rotoarele turbinelor la balamalele unei uși, interacțiunea dintre piese este guvernată de un concept fundamental: ajustajul. Acest termen se referă la relația dintre două componente care se îmbină, cum ar fi un arbore și un alezaj, și determină modul în care acestea se mișcă una în raport cu cealaltă sau cât de ferm sunt fixate. Alegerea corectă a tipului de ajustaj este esențială nu doar pentru funcționalitatea imediată a unui mecanism, ci și pentru longevitatea și fiabilitatea sa pe termen lung.

În acest articol, vom explora în detaliu ce înseamnă ajustajul în inginerie, vom descompune cele trei tipuri principale de ajustaje – cu joc, de tranziție și cu strângere – și vom analiza sistemele fundamentale utilizate pentru standardizarea acestora. De asemenea, vom aborda modul în care toleranțele dimensionale sunt atinse și de ce înțelegerea lor este vitală pentru orice inginer.

Ce Este Ajustajul (Fit) în Inginerie Mecanică?

În esență, ajustajul, în contextul ingineriei mecanice, descrie relația dintre două componente pereche ale unui dispozitiv sau cadru. Această legătură rezultă din corelația dintre dimensiunile lor înainte de asamblare. Este adesea contrastată cu operabilitatea și durabilitatea ansamblului. Ajustajul este cheia, deoarece toate piesele, cum ar fi arborii și alezajele, arcurile și cilindrii, sau piulițele și șuruburile, trebuie să aibă o coordonare perfectă, chiar dacă trebuie să alunece una pe lângă alta cu grație sau să rămână ferm lipite. Un ajustaj este definit de diferența dintre dimensiunile unei găuri (alezaj) și ale unui arbore (ax) înainte de asamblare. Această diferență determină dacă piesele se vor mișca liber, vor necesita forță pentru asamblare sau vor crea o conexiune permanentă.

Ajustajele pot fi împărțite în două clase mari, bazate pe dacă interferența sau jocul dintre componente este o piedică sau o sursă de atracție. De exemplu, un „ajustaj strâns” este relevant dacă piesele rămân bine conectate și într-un singur loc, cum ar fi la un ansamblu de rulmenți presat. Alternativ, un „ajustaj liber” poate permite pieselor să se miște liber, ca în cazul rulmentului care permite rotația unui arbore.

Ajustajul pieselor definește modul în care acestea funcționează, cum ar fi glisarea, rularea sau blocarea. Prin urmare, sarcinile de proiectare a ajustajului nu se limitează doar la un design bun, ci și la construirea de balamale care să se potrivească și, prin urmare, să garanteze o aplicare pe termen lung. Inginerii utilizează diferite moduri de asamblare a pieselor. Acest lucru îmbunătățește mecanica și funcționalitatea designului prin aplicarea ajustajelor corecte.

Sistemele de Bază ale Ajustajelor: Sistemul Bazat pe Alezaj și Sistemul Bazat pe Arbore

Ingineria mecanică necesită ajustaje precise. Acestea permit ansamblului să funcționeze și să dureze. Cele două sisteme utilizate în mod obișnuit pentru standardizarea acestor ajustaje sunt sistemele bazate pe alezaj și pe arbore. Astfel, fiecare sistem creează o structură pentru atingerea diferitelor grade de ajustaj liber sau strâns, utilizând toleranțe adecvate.

Sistemul Bazat pe Alezaj (Hole-Basis System)

Acesta este cel mai frecvent utilizat sistem în domeniul personalizărilor inginerești. În acest sistem, diametrul alezajului este considerat constant și uniform, servind drept bază pentru toate dimensiunile. Ulterior, dimensiunile arborelui sunt ajustate pentru a asigura ajustajul dorit. Acesta poate fi un ajustaj cu joc pentru o mișcare ușoară sau un ansamblu mai strâns cu un ajustaj cu strângere. Dimensiunea standard a alezajului este utilizată pentru dimensiunea sa minimă, cu o abatere minimă egală cu zero. Această metodă este preferată, deoarece alezajele pot fi întotdeauna forate la dimensiunea corectă utilizând burghie și alezoare standard.

Sistemul Bazat pe Arbore (Shaft-Basis System)

Spre deosebire de sistemul bazat pe alezaj, care fixează diametrul alezajului, sistemul bazat pe arbore menține diametrul arborelui ca dimensiune de bază. Modificarea dimensiunii alezajului face ca arborele să se potrivească corect în alezaj. Acest sistem este ideal acolo unde arborele nu poate fi fabricat după producția inițială, cum ar fi în cazul arborilor pre-finisați sau a celor care necesită echilibrare precisă pentru viteze mari de operare. Aici, dimensiunea de bază este măsurarea arborelui, cu +/- 0 în abaterea superioară. Această metodă poate fi rară, dar este foarte importantă în aplicațiile în care trebuie efectuată pre-dimensionarea semi-finisată sau a materialului.

Nomenclatura Ajustajelor în Ingineria Mecanică

În ingineria mecanică, denumirea precisă a diferitelor tipuri de ajustaje este esențială pentru selectarea ajustajelor adecvate în timpul asamblării produsului. Convențiile de denumire sunt standardizate de Organizația Internațională pentru Standardizare (ISO) printr-un sistem de coduri alfanumerice. Acest sistem nu numai că identifică tipul de ajustaj, ci comunică și nivelurile de toleranță.

Codul este împărțit într-o secțiune alfabetică și una numerică. Porțiunea alfabetică distinge dacă specificația se referă la un alezaj sau la un arbore. Literele majuscule indică alezajele, în timp ce literele minuscule sunt utilizate pentru arbori. De exemplu, codul „H7/h6” reflectă:

• „H7” este intervalul de toleranță pentru alezaj.
• „h6” este intervalul de toleranță pentru arbore.

Această codificare standard le permite inginerilor să găsească cu ușurință cele mai mari și cele mai mici dimensiuni atât pentru alezaj, cât și pentru arbore. Ajută la asamblarea precisă și asigură potrivirea pieselor.

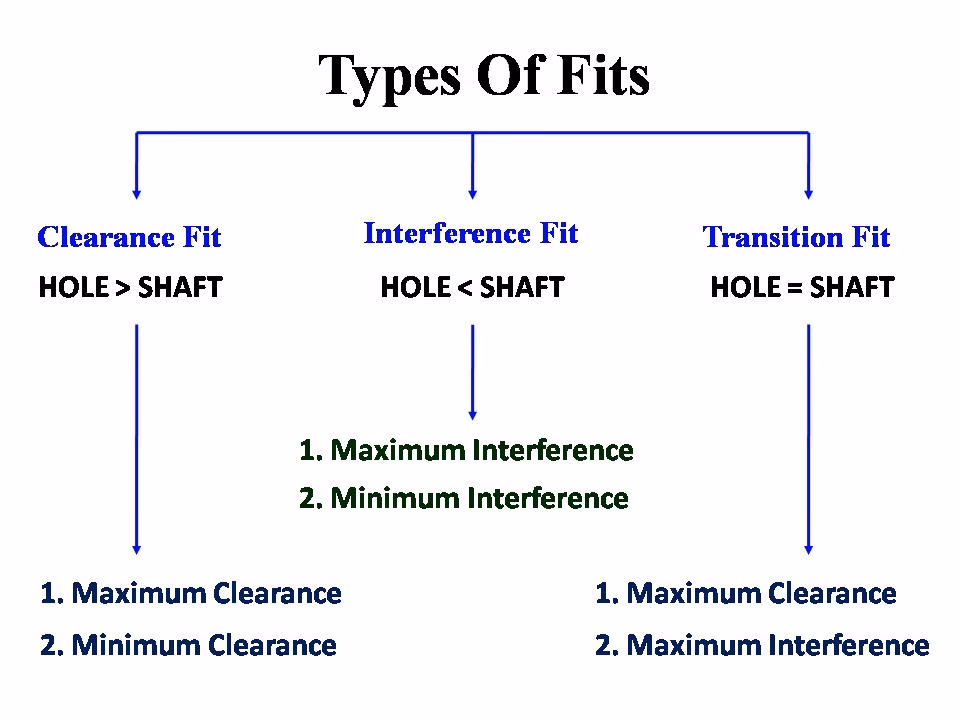

Cele Trei Tipuri Principale de Ajustaje

În ingineria mecanică, termenul de ajustaj se referă la cât de strânsă este toleranța dintre două părți pereche. Această relație poate determina cât de bine și ușor se vor îmbina piesele. Alegerea ajustajului potrivit este importantă, deoarece afectează cât de bine funcționează lucrurile și cât timp durează. În inginerie, există trei tipuri de ajustaje: ajustaje cu joc, ajustaje cu strângere și ajustaje de tranziție. Aceste categorii au scopuri diferite, care sunt alese în funcție de cerințele mecanice care trebuie îndeplinite pentru un anumit mediu de aplicare.

Ajustajele cu Joc (Clearance Fits)

Într-un ajustaj cu joc, va exista întotdeauna un spațiu între două părți pereche; aceasta înseamnă că alezajul este mai mare în diametru decât arborele corespunzător. Scopul principal al acestui tip de ajustaj este de a asigura asamblarea și dezasamblarea ușoară, permițând în același timp mișcarea între componente. Aceste ajustaje sunt ideale pentru aplicații unde este necesară o mișcare relativă, cum ar fi glisarea, rotația sau oscilația. Ele garantează un joc pozitiv, ceea ce înseamnă că diametrul maxim al arborelui este întotdeauna mai mic decât diametrul minim al alezajului.

Tipuri de ajustaje cu joc:

În cazul ajustajelor cu joc, diferența dintre dimensiunea maximă a alezajului și dimensiunea minimă a arborelui este cunoscută sub numele de joc maxim. Iar diferența dintre dimensiunea minimă a alezajului și dimensiunea maximă a arborelui este cunoscută sub numele de joc minim.

Ajustajele de Tranziție (Transition Fits)

Un ajustaj de tranziție poate oferi joc sau strângere în funcție de toleranțele individuale ale pieselor specifice. Această proprietate îl face adaptabil la scenarii care necesită o anumită precizie de mișcare. De asemenea, ține cont de toleranțe. Aceste ajustaje se situează la granița dintre ajustajele cu joc și cele cu strângere, oferind o flexibilitate unică. Zona de toleranță a alezajului și a arborelui se suprapune, permițând fie un joc foarte mic, fie o strângere minimă, în funcție de dimensiunile reale ale pieselor fabricate. Acestea sunt utilizate în aplicații unde este necesară o precizie ridicată, dar și posibilitatea de dezasamblare ocazională fără deteriorarea componentelor.

Tipuri de ajustaje de tranziție:

Ajustajele de tranziție sunt denumite și ajustaje de alunecare sau ajustaje de împingere, deoarece necesită o cantitate neglijabilă de forță pentru a asambla piesele.

Ajustajele cu Strângere (Interference Fits)

Un ajustaj cu strângere (cunoscut și sub denumirea de ajustaj presat sau ajustaj prin frecare) necesită ca arborele să fie mai mare decât alezajul. Acest lucru permite utilizarea forței sau a tratamentelor speciale, cum ar fi încălzirea sau răcirea, pentru asamblare. Această conexiune este utilizată atunci când este necesară o legătură strânsă de înaltă rezistență pentru a transfera putere sau poate suporta o sarcină de forfecare. Nu există niciun joc între piesele pereche; dimpotrivă, există o intersecție de materiale. Ansamblul va fi aproape permanent, iar dezasamblarea ar putea necesita deteriorarea uneia dintre piese.

Tipuri de ajustaje cu strângere:

În cazul ajustajelor cu strângere, diferența dintre dimensiunea maximă a arborelui și dimensiunea minimă a alezajului este cunoscută sub numele de interferență maximă. Iar diferența dintre dimensiunea minimă a arborelui și dimensiunea maximă a alezajului este cunoscută sub numele de interferență minimă.

Cum Se Ating Toleranțele Dimensionale Pentru Ajustaje?

Toleranța este vitală. Permite factorul de variații elastice de dimensiune și formă. Cu toate acestea, ansamblul poate rămâne stabil chiar dacă piesele nu au exact aceeași dimensiune. Crearea limitelor de toleranță le permite inginerilor să ia în considerare mici inexactități. Acestea sunt normale în fabricație. Limitele asigură o calitate înaltă a produsului, ghidând asamblarea.

Prelucrarea de Precizie CNC

Prelucrarea de precizie CNC (Computer Numerical Control) este o metodă fundamentală pentru atingerea unei deviații incredibile, ceea ce este foarte important pentru creșterea productivității sau extinderea afacerii în sectorul industrial. Utilizând aceste controale, zona suplimentară poate fi de +/- 0,001 mm pe mașinile CNC. Ele asigură că piesele sunt corecte și că producția corespunde specificațiilor. Mașinistii pot selecta cele mai bune unelte și dispozitive de fixare. Acest lucru le permite să realizeze piese care se potrivesc în ansambluri complexe. Ansamblurile sunt părțile principale ale sistemului. Ele permit sistemului să funcționeze.

Rectificarea

Rectificarea este metoda implicită pentru fabricarea pieselor. Acest lucru este valabil mai ales pentru cea mai înaltă precizie, până la +/- 0,25 microni. Această precizie contează în mod deosebit pentru cazurile în care produsul final necesită o interfață de ajustare a toleranțelor. Chiar și o mică variație a toleranței va duce la erori substanțiale. Rectificarea le permite producătorilor să stabilească un standard mai înalt decât de obicei. De asemenea, le permite să obțină calitatea de aliniere, conformitatea și fiabilitatea necesare.

Alezarea

Alezarea poate crea alezaje foarte strânse. Ele sunt o parte cheie a multor proiecte inginerești. Procesul EDM este remarcabil. Poate îndepărta suficient material cu precizie. Acest lucru este important pentru atingerea toleranțelor strânse în ajustajele mecanice. Alezarea precisă este vitală. Permite alezajelor să se potrivească. Acest lucru minimizează stresul și dezalinierea în ansamblul final.

Aderarea la Standardele GD&T

Producătorii trebuie să respecte standardele GD&T (Geometric Dimensioning and Tolerancing), deoarece standardele descriu deviația maximă pe care o poate avea piesa față de geometria reală. Acești oameni sunt responsabili de fabricație. Ei ghidează, deoarece fiecare problemă rămâne în limitele specificațiilor designului.

Aplicarea Ajustajelor în Inginerie

Alegerea ajustajului potrivit este un act de echilibru între funcționalitate, cost și producție. Fiecare aplicație inginerească are cerințe specifice care dictează tipul de ajustaj necesar.

Cerințe de Aplicație

Fiecare ajustaj de inginerie este proiectat pentru o sarcină și o aplicație specifică. Prin urmare, obiectivul este de a clarifica scopul. Luați în considerare întrebarea despre modul în care modelul ar trebui să funcționeze, fie că este vorba de scopuri delicate sau puternice. Distingeți rolurile diferitelor părți în ceea ce privește produsul care ar trebui să fie complet cu dispozitivul însuși fiind funcțional. Este necesară o mișcare liberă, o aliniere precisă sau o îmbinare permanentă?

Considerații Bugetare

Ajustajele realizate de ingineri pot avea diferențe uriașe de cost, în special atunci când se tratează cazuri complexe care necesită precizie. Toleranțele largi tind să genereze costuri mai mari. Apropo, o modalitate bună de a începe este să efectuați o evaluare bugetară. Echilibrarea eficientă a costului și a funcției în producție este crucială pentru menținerea toleranțelor dimensionale în limitele bugetului. Ajustajele cu toleranțe strânse și precizie ridicată implică adesea procese de fabricație mai costisitoare.

Înțelegerea Toleranțelor

Noțiunea de intoleranță (rapiditate) este ideea cheie în alegerea unui bun ajustaj de inginerie. Decideți cât de multă flexibilitate sau rigiditate ar trebui să existe pentru a se potrivi cerințelor site-ului dumneavoastră. Stabiliți dacă rotația segmentului este necesară complet sau nu trebuie menținută strâns. Fabricarea produselor cu mici diferențe poate reduce precizia măsurării. Acest lucru este crucial la asamblarea componentelor pentru a se asigura că respectă standardele și nu depășesc nivelurile de toleranță.

Concluzie

În lumea ingineriei, precizia este primordială. De la ajustajele cu joc la ajustajele cu strângere, fiecare tip servește un scop distinct în asigurarea performanței optime și a longevității ansamblurilor mecanice. Prin înțelegerea toleranțelor, a costurilor și a nevoilor specifice, inginerii pot crea soluții care să îndeplinească cele mai înalte standarde de calitate și funcționalitate. Alegerea corectă a ajustajului nu este doar o chestiune de potrivire, ci o decizie strategică ce influențează direct fiabilitatea, durabilitatea și eficiența oricărui produs sau sistem mecanic. O înțelegere aprofundată a acestor principii fundamentale este esențială pentru inovația și succesul în ingineria modernă. Colaborați cu experți pentru a vă îmbunătăți ajustajele inginerești și a ridica ansamblurile la noi niveluri de precizie și fiabilitate. Să colaborăm pentru a proiecta soluții care depășesc așteptările și stabilesc noi standarde în industrie.

Întrebări Frecvente (FAQs)

Care sunt LMC și MMC?

MMC (Maximum Material Condition) este termenul utilizat în discuția despre toleranța de asamblare. LMC (Least Material Condition) se referă la alezajele din carcase. Este vorba despre alezaje aproape de margini și grosimea țevilor.

Ce este alocația (Allowance)?

Alocația în ingineria mecanică este diferența planificată între dimensiunile alezajului și diametrul nominal al arborelui. Se calculează prin LLH – HLS, unde LLH este limita inferioară a alezajului și HLS este limita superioară a arborelui. Pentru a determina ajustajul în ceea ce privește jocul și strângerea, se aplică formula. Semnul pozitiv pentru joc și semnul negativ pentru strângere sunt ambele considerate un ajustaj bun.

De ce sistemul bazat pe alezaj este cel mai frecvent utilizat decât sistemul bazat pe arbore?

Setarea bazată pe alezaj este cea mai potrivită în comparație cu setarea bazată pe arbore, deoarece elimină complicațiile asociate cu producția. Atelierele de mașini care utilizează o singură unealtă care poate fi setată pentru a crea alezaje standardizate pe diferite dimensiuni de arbori vor vedea, în general, produsele fabricate mai rapid și la un cost mai mic. Prelucrarea alezajelor cu operații de găurire sau alezare crește costul prelucrării.

Cum calculăm toleranța ajustajului inginerească?

Ajustajele inginerești sunt determinate și reprezentate prin desene dimensionale conform standardelor ISO și ASME, care definesc dimensiunile și toleranțele detaliate pentru diferite ajustaje și dimensiunile corespunzătoare ale alezajelor și arborilor.

Ce sunt gradele de toleranță?

Gradele de toleranță în inginerie indică nivelurile de precizie ale componentelor pe 18 grade.

Care sunt diferitele tipuri de ajustaje cu joc?

Ajustajele cu joc sunt clasificate în 5 tipuri: ajustaj glisant, ajustaj de alunecare ușoară, ajustaj cu joc liber, ajustaj cu joc larg și ajustaj cu joc strâns.
