Fitinguri și Flanșe din Fontă Ductilă: Ghid Complet

În lumea infrastructurii moderne, unde fiabilitatea și durabilitatea sunt esențiale, fitingurile și flanșele din fontă ductilă reprezintă coloana vertebrală a sistemelor de conducte. La fel cum un atlet de performanță se bazează pe o fundație solidă pentru a atinge excelența, sistemele de apă și canalizare necesită componente care pot rezista la presiune ridicată și condiții dificile pe termen lung. Acest material remarcabil, cunoscut pentru rezistența sa superioară la tracțiune și ductilitatea excepțională, oferă soluții robuste și sigure pentru o gamă largă de aplicații, de la rețelele de distribuție a apei potabile până la sistemele complexe de tratare a apelor uzate. Haideți să explorăm în detaliu ce face aceste componente atât de indispensabile și cum sunt ele evaluate pentru performanță maximă.

Fitingurile și flanșele din fontă ductilă sunt componente esențiale utilizate pentru a conecta secțiuni de conducte, a schimba direcția fluxului, a reduce sau a crește diametrul conductelor și a facilita accesul pentru întreținere. Spre deosebire de fonta cenușie tradițională, fonta ductilă este tratată termic pentru a modifica structura grafitului din interior, transformându-l din fulgi în noduli sferici. Această modificare microscopică conferă materialului o rezistență mult îmbunătățită la impact și o ductilitate semnificativă, permițându-i să se deformeze sub tensiune fără a se rupe brusc. Această proprietate este crucială în aplicațiile unde pot apărea șocuri hidraulice sau mișcări ale solului, oferind o siguranță sporită a sistemului. Produse conform standarde internaționale stricte, cum ar fi EN 545, și adesea recomandate de organizații prestigioase precum EADIPS® (European Association for Ductile Iron Pipe Systems), aceste fitinguri sunt un exemplu de inginerie de precizie și fiabilitate.

Evaluări de Presiune (PSI) pentru Fitingurile și Flanșele din Fontă Ductilă

Unul dintre cele mai critice aspecte în alegerea fitingurilor este înțelegerea capacității lor de a rezista la presiune. Evaluările PSI (pounds per square inch) sunt indicatori vitali ai performanței și siguranței. Este important de reținut că aceste valori pot varia în funcție de tipul specific de fiting, dimensiune și chiar tipul de garnitură utilizat. De exemplu, fitingurile din fontă cenușie (CI) sunt adesea evaluate la 150 psi. În contrast, majoritatea fitingurilor din fontă ductilă sunt evaluate la 250 psi. Cu toate acestea, există nuanțe importante:

• Fitingurile din fontă ductilă cu flanșă, în special cele de dimensiuni mai mici (24 de inci și mai puțin), pot fi evaluate la o presiune de până la 350 psi, în special atunci când sunt utilizate garnituri speciale, cum ar fi garniturile Toruseal. Această creștere a capacității de presiune subliniază importanța fiecărei componente a ansamblului.
• Standardele americane, precum ANSI/AWWA C110/A21.10 și ANSI/AWWA C153/A21.53, specifică, de asemenea, evaluări de presiune. Majoritatea fitingurilor cu flanșă conform AWWA C110 sunt adecvate pentru o presiune de lucru a apei de 250 psi, corpul fitingului fiind potrivit pentru 150 sau 250 psi, conform indicațiilor. Similar, fitingurile de dimensiuni mari (54", 60" și 64") fabricate conform AWWA C153 au flanșe care se potrivesc cu AWWA C115 și ANSI B16.1 (clasa 125) și sunt, de asemenea, adecvate pentru o presiune de lucru a apei de 250 psi.
• Pentru aplicații speciale, producătorii pot oferi evaluări de presiune chiar mai mari de 350 psi, demonstrând adaptabilitatea și rezistența excepțională a fontei ductile.

Tabel Comparativ: Evaluări Tipice de Presiune

Pentru o înțelegere mai clară a capacităților de presiune, consultați tabelul de mai jos:

Tipuri Comune de Fitinguri cu Flanșă din Fontă Ductilă

Gama variată de fitinguri cu flanșă din fontă ductilă acoperă practic orice nevoie de conectare și direcționare a fluxului în sistemele de conducte. Această diversitate este esențială pentru flexibilitatea designului și instalării. Printre cele mai comune tipuri se numără:

• Fitinguri cu Flanșă Unică (F): Utilizate pentru a conecta o conductă cu flanșă la o altă componentă cu flanșă.
• Fitinguri cu Flanșă Dublă (FF): Oferă două puncte de conectare cu flanșă, ideale pentru secțiuni drepte sau pentru inserarea de echipamente.
• Coturi cu Flanșă Dublă (FFK 11–45° și Q): Permit schimbarea direcției fluxului la unghiuri specifice, esențiale pentru adaptarea la traseele conductelor.
• Coturi cu Picior de Rață cu Flanșă (N): Design special pentru a permite o schimbare lină de direcție, adesea utilizate în aplicații specifice.
• Fitinguri T și TT: Utilizate pentru a crea ramificații în sistemul de conducte, permițând distribuția fluxului în mai multe direcții.

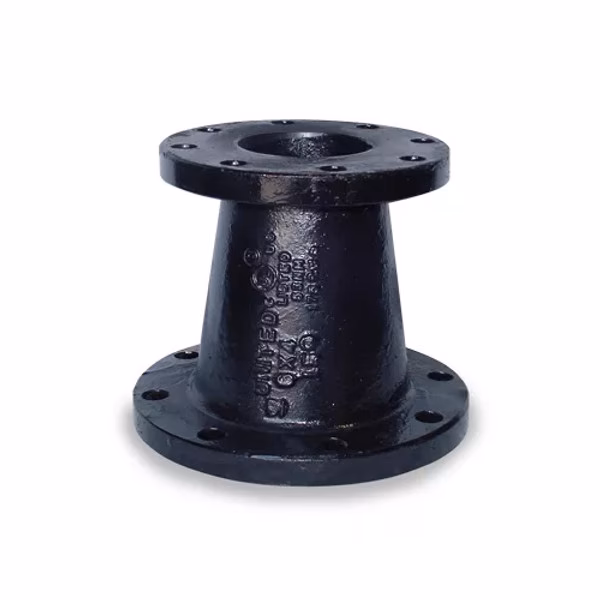

• Fitinguri Adaptor cu Flanșă Dublă (FFR și FFRe): Esențiale pentru conectarea conductelor de diametre diferite sau a materialelor diferite, oferind o tranziție sigură și etanșă.
• Flanșe Oarbe (X): Folosite pentru a închide temporar sau permanent o secțiune a conductei, asigurând o etanșare completă.
• Adaptori de Flanșă și Fitinguri Tip Pahar (Bell Mouth): Alte componente specializate pentru diverse conexiuni și tranziții.

Aceste fitinguri sunt disponibile într-o gamă largă de diametre nominale, de la DN 40 până la DN 1600, asigurând compatibilitatea cu majoritatea dimensiunilor standard de conducte. Ele sunt proiectate pentru a fi complet emailate, oferind o protecție suplimentară împotriva coroziunii și contribuind la longevitatea sistemului.

Dimensiuni și Standarde Relevante

Producția și utilizarea fitingurilor cu flanșă din fontă ductilă sunt guvernate de standarde internaționale și naționale stricte, care asigură interschimbabilitatea și performanța. AMERICAN, un producător important în domeniu, oferă o gamă completă de fitinguri standard, precum și multe fitinguri speciale pentru diverse tipuri de servicii, inclusiv apă, canalizare și aer.

• Fitinguri ANSI/AWWA C110/A21.10: Acesta este unul dintre cele mai răspândite standarde. Majoritatea fitingurilor cu flanșă furnizate de AMERICAN sunt fabricate în conformitate cu cerințele acestui standard. Flanșele acestor fitinguri se potrivesc cu flanșele filetate AWWA C115 și, de asemenea, cu flanșele ANSI B16.1 clasa 125.
• Fitinguri Standard AMERICAN: Pe lângă standardele AWWA, AMERICAN produce și fitinguri care nu sunt incluse în AWWA C110, dar care sunt utilizate frecvent în instalațiile de conducte, cum ar fi coturile de 90° cu rază lungă, coturile reductoare, ramificațiile Y și alte fitinguri specifice. Acestea au flanșe conforme cu AWWA C110 și sunt denumite "AMERICAN Standard". Evaluările de presiune sunt bazate pe principiile de proiectare AWWA C110.
• Fitinguri ANSI/AWWA C153/A21.53: Pentru dimensiuni mari, cum ar fi 54", 60" și 64", fitingurile sunt fabricate conform AWWA C153. Flanșele acestora se potrivesc cu AWWA C115 și ANSI B16.1 (clasa 125) și sunt, de asemenea, adecvate pentru o presiune de lucru a apei de 250 psi. Este notabil că flanșele de 64" se potrivesc cu cele de 66", asigurând o compatibilitate extinsă.
• Fitinguri Clasa 250 F&D: Anterior, AMERICAN furniza fitinguri cu flanșe conform ANSI B16.1 clasa 250. În prezent, acestea nu mai sunt oferite, cu excepția unei conducte fabricate de tranziție de la o flanșă ANSI B16.1 clasa 250 la o flanșă standard AWWA C110.

Înțelegerea acestor standarde este crucială pentru asigurarea compatibilității și performanței optime a sistemului, la fel cum un antrenor de fitness înțelege diferitele protocoale de antrenament pentru a maximiza rezultatele.

Posibilitatea de Racordare (Tapping) a Fitingurilor

Flexibilitatea este o caracteristică cheie a fitingurilor din fontă ductilă. Acestea pot fi racordate (tapped) pentru a permite conexiuni suplimentare, cum ar fi robinete de serviciu sau instrumente de măsură. Atunci când se dorește o racordare, este esențial să se specifice cu precizie dimensiunea racordării necesare și locația acesteia pe fiting. Racordarea prin peretele fitingului este limitată la anumite dimensiuni, care sunt detaliate în tabelele specifice ale producătorilor. Această capacitate de adaptare face ca fitingurile din fontă ductilă să fie extrem de versatile în diverse scenarii de instalare și extindere a rețelelor.

Acoperiri și Căptușeli Interioare

Pentru a maximiza durabilitate și a asigura o calitate superioară a apei transportate, fitingurile cu flanșă din fontă ductilă sunt adesea furnizate cu căptușeală interioară din ciment. Această căptușeală oferă o barieră protectoare împotriva coroziunii interne, reduce pierderile de presiune prin asigurarea unei suprafețe interne netede și contribuie la menținerea purității apei. Procesul de căptușire este un pas crucial în asigurarea longevității și performanței optime a fitingurilor în mediile acvatice.

Întrebări Frecvente (FAQ)

Care este presiunea maximă pentru o flanșă din fontă ductilă?

Deși multe flanșe din fontă ductilă sunt evaluate la 250 psi, cele de 24 de inci și mai mici pot atinge până la 350 psi cu garnituri speciale. Pentru aplicații dedicate, se pot atinge și presiuni mai mari de 350 psi.

Ce standarde reglementează producția fitingurilor din fontă ductilă?

Producția este reglementată de standarde precum ANSI/AWWA C110/A21.10, ANSI/AWWA C153/A21.53, AWWA C115 și ANSI B16.1 clasa 125. De asemenea, standardul european EN 545 este relevant.

Pot fi fitingurile cu flanșă din fontă ductilă racordate (tapped)?

Da, fitingurile din fontă ductilă pot fi racordate pentru conexiuni suplimentare. Este necesar să se specifice dimensiunea și locația racordării, iar există limitări de dimensiune pentru racordarea prin peretele fitingului.

Ce tipuri de fitinguri cu flanșă din fontă ductilă există?

Există o gamă largă, inclusiv fitinguri cu flanșă unică (F), dublă (FF), coturi cu flanșă dublă (FFK, Q), coturi cu picior de rață (N), fitinguri T și TT, adaptori cu flanșă dublă (FFR, FFRe), flanșe oarbe (X) și adaptori de flanșă.

De ce este fonta ductilă preferată pentru fitinguri?

Fonta ductilă este preferată datorită rezistenței sale superioare la tracțiune, ductilității excepționale (capacitatea de a se deforma fără a se rupe), rezistenței la impact și longevității. Aceste proprietăți o fac ideală pentru sisteme de conducte care necesită fiabilitate și siguranță pe termen lung.

Fitingurile și flanșele din fontă ductilă sunt, fără îndoială, componente critice în infrastructura modernă. Ele oferă o combinație remarcabilă de rezistență, flexibilitate și etanșare, asigurând performanța optimă a sistemelor de conducte pentru decenii. Investiția în componente de calitate, conforme cu standardele cele mai înalte, este o garanție a siguranței și eficienței, la fel cum o dietă echilibrată și un program de antrenament bine structurat sunt fundamentale pentru sănătatea și vigoarea pe termen lung. Alegerea corectă a acestor fitinguri înseamnă a construi un sistem rezistent, capabil să facă față provocărilor viitorului.
