Stăpânește Clamp & Fit în Houdini 20

În lumea complexă a graficii 3D și a efectelor vizuale, precizia și controlul asupra datelor sunt esențiale. Fie că vorbim despre poziții, culori, intensități sau atribute personalizate, capacitatea de a manipula și de a restrânge valorile este fundamentală. Houdini, un software de vârf în domeniu, oferă instrumente puternice pentru acest lucru, iar printre cele mai utile se numără funcțiile Clamp și Fit. Inspirat de seria 'Inside the Mind', acest articol explorează în profunzime cum poți folosi aceste funcții în Houdini 20, atât în VEX, cât și în VOPs, pentru a-ți duce proiectele la nivelul următor.

Vom detalia funcționarea fiecărei comenzi, vom explora diferitele variante ale funcțiilor Fit și vom oferi exemple practice pentru a înțelege cum le poți integra în fluxul tău de lucru. Scopul este de a-ți oferi o înțelegere solidă și aplicabilă, permițându-ți să obții un control mai bun asupra datelor tale numerice, să adaugi precizie proceselor tale și să-ți crești flexibilitatea în design.

Funcția Clamp: Restricționarea Valorilor

Funcția Clamp este, în esență, un gard digital pentru valorile tale. Rolul său principal este de a restricționa o valoare la un interval specificat, asigurându-se că aceasta nu depășește o limită minimă sau maximă. Gândește-te la ea ca la un regulator care împiedică o anumită valoare să iasă din niște granițe predefinite. Dacă valoarea este sub minim, va fi adusă la minim; dacă este peste maxim, va fi adusă la maxim; dacă este în interval, rămâne neschimbată.

Sintaxa generală în VEX este simplă: clamp(valoare, minim, maxim).

Cazuri de Utilizare Practică pentru Clamp:

• Limitarea Pozițiilor: Dacă ai un obiect care se mișcă și vrei să te asiguri că nu părăsește o anumită zonă, poți folosi clamp pe componentele sale de poziție (X, Y, Z). De exemplu, pos.x = clamp(pos.x, 1, 5) va asigura că poziția pe axa X a obiectului rămâne întotdeauna între 1 și 5 unități.
• Controlul Intensității: Când lucrezi cu lumini sau cu atribute de intensitate (cum ar fi forța unei forțe de vânt), poți folosi clamp pentru a preveni valori prea mici (care ar face efectul invizibil) sau prea mari (care ar cauza supraexpunere sau comportament nerealist).
• Normalizarea Culorilor: Valorile componentelor de culoare (R, G, B, A) sunt adesea așteptate să fie între 0 și 1. Dacă efectuezi operații matematice care ar putea duce la valori în afara acestui interval, clamp(culoare, 0, 1) este esențial pentru a menține culorile corecte.
• Prevenirea Erorilor Numerice: În anumite calcule, împărțirea la zero sau rădăcinile pătrate ale numerelor negative pot genera erori. Clamp poate fi folosit preventiv pentru a asigura că valorile de intrare în aceste funcții rămân în intervale sigure.

Funcția Clamp este un instrument fundamental pentru a menține stabilitatea și predictibilitatea în simulările și animațiile tale. Este o primă linie de apărare împotriva comportamentelor nedorite cauzate de valori extreme.

Funcțiile Fit: Maparea și Scalarea Valorilor

În timp ce Clamp restricționează, funcțiile Fit sunt despre mapare și scalare. Ele iau o valoare dintr-un interval de intrare (sursă) și o transformă proporțional într-o valoare corespunzătoare dintr-un alt interval (destinație). Acest lucru este incredibil de util atunci când vrei să traduci o valoare dintr-un sistem de unități sau o plajă de valori într-o alta, fără a pierde proporționalitatea.

Gândește-te la un slider de interfață grafică care variază de la 0 la 1, dar tu vrei să controleze o proprietate care trebuie să varieze de la 10 la 100. Funcțiile Fit fac exact asta, aplicând o transformare liniară (sau exponențială, în cazul lui e-fit).

Tipuri de Funcții Fit în Houdini 20:

Houdini oferă cinci variante principale ale funcției Fit, fiecare cu un scop specific:

1. fit(valoare, minSursa, maxSursa, minDestinatie, maxDestinatie)
2. fit01(valoare, minDestinatie, maxDestinatie)
3. fit10(valoare, minDestinatie, maxDestinatie)
4. fit11(valoare, minDestinatie, maxDestinatie)
5. e-fit(valoare, minSursa, maxSursa, minDestinatie, maxDestinatie)

Este important de reținut că, cu excepția funcției e-fit, toate funcțiile Fit includ o operație de Clamp. Aceasta înseamnă că, dacă valoarea de intrare depășește intervalul sursă, valoarea de ieșire va fi totuși limitată la intervalul destinație. e-fit este singura care permite valorilor să depășească intervalul destinație dacă valoarea sursă depășește intervalul sursă.

Analiza Detaliată a Funcțiilor Fit:

1. fit(valoare, minSursa, maxSursa, minDestinatie, maxDestinatie)

Aceasta este cea mai versatilă și utilizată funcție Fit. Îți permite să specifici atât intervalul de intrare (sursa), cât și intervalul de ieșire (destinația). Este ideală pentru cazurile generale de re-mapare.

• Exemplu: Dacă ai o valoare care variază de la -10 la 10 (minSursa = -10, maxSursa = 10) și vrei să o mapezi la un interval de la 0 la 1 (minDestinatie = 0, maxDestinatie = 1).
• float mappedValue = fit(myValue, -10, 10, 0, 1);

2. fit01(valoare, minDestinatie, maxDestinatie)

Această funcție presupune că intervalul tău de intrare este întotdeauna de la 0 la 1. Este extrem de utilă pentru normalizare, unde ai deja valori între 0 și 1 (cum ar fi valori UV sau atribute normalizate) și vrei să le scalezi la un interval specificat.

• Exemplu: Un atribut de intensitate, @Cd.r, care variază de la 0 la 1 și vrei să-l transformi într-o scală de la 5 la 50.
• float scaledIntensity = fit01(@Cd.r, 5, 50);

3. fit10(valoare, minDestinatie, maxDestinatie)

Similar cu fit01, dar presupune că intervalul de intrare este de la 1 la 0. Acest lucru înseamnă că va inversa proporționalitatea. O valoare de intrare de 1 va deveni minDestinatie, iar o valoare de intrare de 0 va deveni maxDestinatie.

• Exemplu: Un efect care trebuie să fie mai puternic când o valoare (să zicem, distanța de la cameră) este mică și mai slab când este mare. Dacă distanța este între 0 și 1, fit10 o va inversa.
• float inverseEffect = fit10(distance, 0.1, 1.0); // 0.1 cand distanta e 1, 1.0 cand distanta e 0

4. fit11(valoare, minDestinatie, maxDestinatie)

Această funcție presupune că intervalul de intrare este de la -1 la 1. Este des folosită pentru maparea valorilor bipolare sau simetrice, cum ar fi zgomotul Perlin care poate varia de la -1 la 1, la un interval pozitiv.

• Exemplu: Maparea valorilor de zgomot (noise) de la [-1, 1] la o scală de înălțime de [0, 10].
• float height = fit11(noiseValue, 0, 10);

5. e-fit(valoare, minSursa, maxSursa, minDestinatie, maxDestinatie)

Spre deosebire de celelalte funcții Fit, e-fit nu aplică clamping. De asemenea, oferă o mapare exponențială, nu liniară. Aceasta înseamnă că valorile nu vor fi distribuite uniform, ci vor avea o curbare, fiind mai concentrate la un capăt al intervalului sau altul, în funcție de exponențială. Este utilă pentru controale care necesită o sensibilitate diferită pe parcursul intervalului lor (ex: controlul volumului audio, unde o mică modificare la început are un impact mare, iar spre final impactul e mai mic).

• Exemplu: Controlul unei proprietăți de descompunere care necesită o variație mai subtilă la valori mici și o creștere mai rapidă la valori mari.
• float decayRate = efit(normalizedValue, 0, 1, 0.01, 10.0);

Tabel Comparativ al Funcțiilor Fit

Utilizarea în VEX și VOPs

Atât funcțiile Clamp, cât și cele Fit sunt disponibile și ușor de utilizat în ambele medii de scripting și vizualizare din Houdini 20:

În VEX (VEX Expression Language):

VEX este limbajul de scripting al Houdini și oferă cel mai mare control. Pur și simplu apelezi funcțiile ca oricare alta, folosind sintaxa descrisă mai sus. Poți folosi aceste funcții în Wrangle nodes (Attribute Wrangle, Point Wrangle, Primitive Wrangle etc.) sau în VEX context custom nodes.

float myValue = @ptnum / (float)npoints; float clampedValue = clamp(myValue, 0.1, 0.9); float mappedValue = fit(clampedValue, 0.1, 0.9, 10.0, 100.0); @Cd.r = mappedValue;

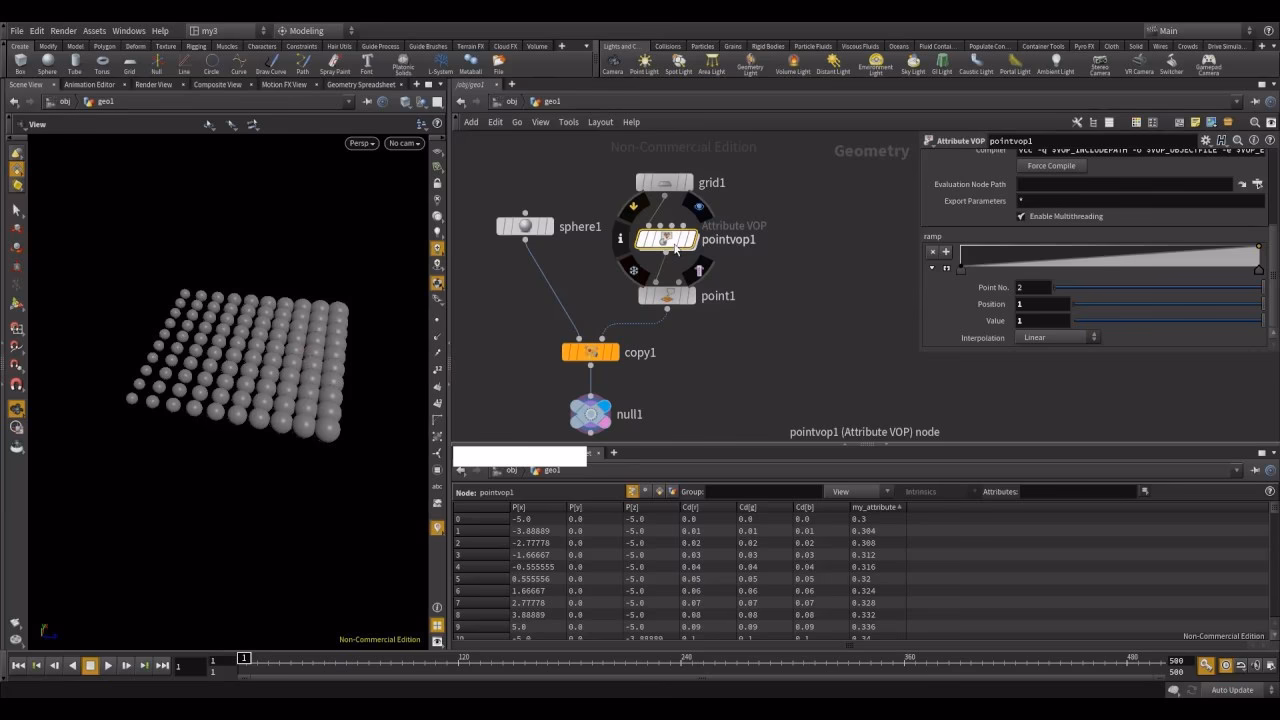

În VOPs (VEX Operators):

VOPs oferă o interfață vizuală, bazată pe noduri, pentru a construi rețele VEX. Este ideal pentru cei care preferă programarea vizuală sau pentru a prototipa rapid. Există noduri dedicate pentru Clamp și pentru fiecare dintre funcțiile Fit (Fit Range, Fit Range 0-1, Fit Range 1-0, Fit Range -1-1, Exponential Fit).

Le poți găsi în rețeaua VOP (de exemplu, în interiorul unui Geometry VOP sau Material VOP) căutând numele lor. Conectezi intrările (valoarea, min/max sursă, min/max destinație) și obții ieșirea mapată. Această abordare vizuală este adesea mai intuitivă pentru a înțelege fluxul de date.

Sfaturi și Trucuri Avansate

• Înlănțuirea Funcțiilor: Poți înlănțui Clamp și Fit pentru un control și mai fin. De exemplu, poți mai întâi să clamp o valoare pentru a te asigura că este într-un interval sigur, apoi să o fit într-un alt interval pentru a o utiliza într-un scop diferit.
• Atribute Custom: Folosește aceste funcții pentru a crea atribute personalizate care controlează diverse aspecte ale scenei tale (ex: dimensiunea particulelor în funcție de vârstă, intensitatea culorii în funcție de viteză).
• Feedback Vizual: Când experimentezi cu Clamp și Fit, vizualizează rezultatele. Atribuie valorile mapate culorilor punctelor (@Cd) sau scalelor (@pscale) pentru a vedea imediat efectul schimbărilor tale.
• Animație și Expresii:Clamp și Fit sunt extrem de puternice atunci când sunt folosite în expresii (în parametrii nodurilor) sau în animație, permițând crearea de comportamente complexe și controlate.

Întrebări Frecvente (FAQ)

Q: Care este diferența principală între Clamp și Fit?

A: Clamp restricționează o valoare la un interval specificat, tăind orice valoare care depășește limitele. Fit mapează proporțional o valoare dintr-un interval sursă într-un interval destinație, scalând-o.

Q: De ce majoritatea funcțiilor Fit au și clamping?

A: Majoritatea funcțiilor Fit includ clamping pentru a asigura că valoarea de ieșire rămâne întotdeauna în intervalul destinație, chiar dacă valoarea de intrare depășește intervalul sursă. Acest lucru previne rezultate neașteptate și menține predictibilitatea.

Q: Când ar trebui să folosesc e-fit în loc de fit?

A: Folosește e-fit când ai nevoie de o mapare non-liniară, exponențială, și când vrei ca valorile de ieșire să poată depăși intervalul destinație dacă valoarea de intrare depășește intervalul sursă. Este utilă pentru controale care au o sensibilitate diferită pe parcursul intervalului lor.

Q: Pot folosi Clamp și Fit pentru atribute vectoriale (cum ar fi pozițiile XYZ sau culorile RGB)?

A: Da, dar trebuie să aplici funcția pe fiecare componentă scalară a vectorului în parte. De exemplu, @P.x = clamp(@P.x, 0, 10); @P.y = clamp(@P.y, 0, 5); sau @Cd = fit(@Cd, {0,0,0}, {1,1,1}, {0.2,0.2,0.2}, {0.8,0.8,0.8}); pentru a mapa fiecare componentă de culoare.

Q: Există o diferență de performanță între utilizarea lor în VEX și VOPs?

A: În general, performanța de bază este similară, deoarece VOPs generează cod VEX în spate. Diferențele minore pot apărea din modul în care VOPs structurează rețeaua intern, dar pentru majoritatea cazurilor, alege mediul cu care te simți cel mai confortabil sau care se potrivește cel mai bine fluxului tău de lucru (vizual vs. bazat pe text).

Concluzie

Funcțiile Clamp și Fit sunt piloni fundamentali în setul de instrumente al oricărui artist sau tehnician Houdini. Ele oferă capacitatea esențială de a manipula și de a controla valorile numerice cu un grad înalt de precizie și flexibilitate. Prin stăpânirea acestor comenzi, vei putea să creezi sisteme mai robuste, animații mai controlate și efecte vizuale mai rafinate. Fie că ești un începător sau un utilizator avansat, înțelegerea și aplicarea corectă a acestor funcții îți va îmbunătăți semnificativ fluxul de lucru în Houdini 20 și dincolo de el. Nu uita să exersezi și să le integrezi în propriile tale proiecte pentru a-ți consolida înțelegerea.
