Potrivirea Filetelor: Ghid Complet pentru Precizie și Fiabilitate

În lumea ingineriei și a producției, precizia este cheia. Fiecare componentă, oricât de mică ar fi, joacă un rol crucial în funcționarea unui sistem complex. Atunci când vorbim despre fixări mecanice, un aspect adesea subestimat, dar de o importanță fundamentală, este potrivirea filetelor. Aceasta determină modul în care două componente filetate – un șurub și o piuliță, de exemplu – se îmbină, influențând direct stabilitatea, durabilitatea și performanța întregii asamblări. De la echipamente industriale grele la dispozitive electronice delicate, înțelegerea și aplicarea corectă a conceptelor de potrivire și toleranță a filetelor sunt esențiale pentru a asigura fiabilitatea și siguranța produselor finale. Acest ghid detaliat explorează ce înseamnă potrivirea filetelor, diferitele sale clase și standarde, precum și impactul acestora asupra proceselor de fabricație și a performanței generale.

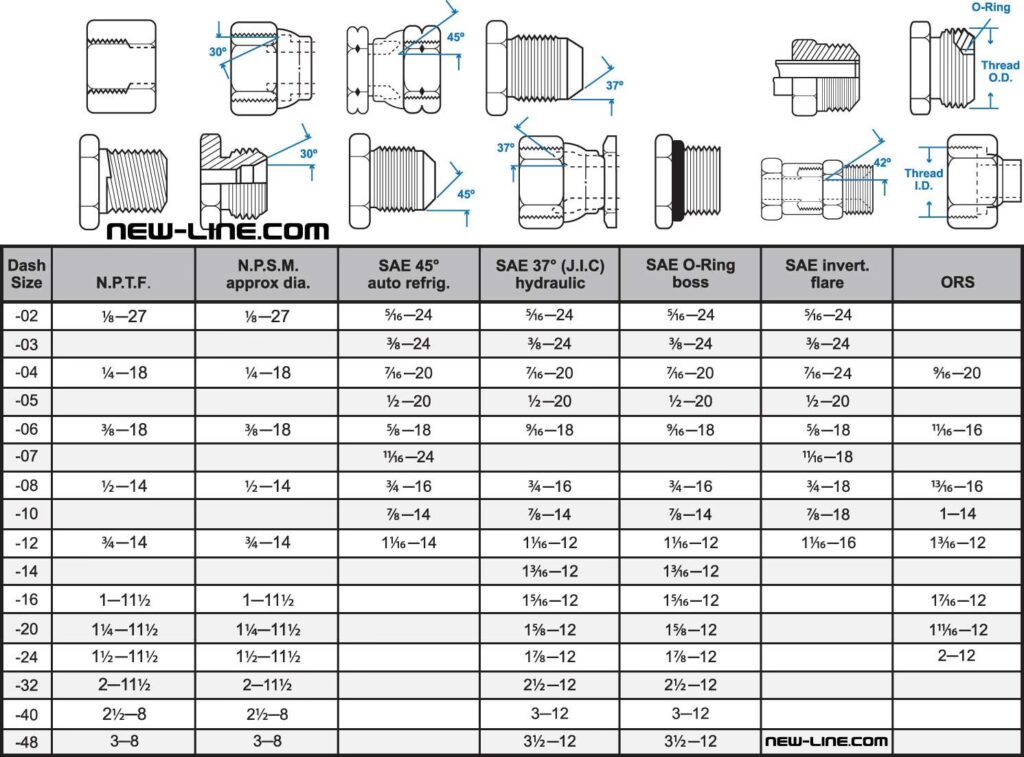

Ce Este Potrivirea Filetelor?

Potrivirea filetelor se referă la măsura de joc sau etanșeitate dintre filetele masculine (șurub) și cele feminine (piuliță). Este un parametru critic care influențează direct ușurința asamblării, rezistența la vibrații și capacitatea de încărcare a unei conexiuni filetate. În esență, este vorba despre cât de "liber" sau "strâns" se potrivesc cele două piese.

Pentru filetele externe, există trei clase de potrivire: 1A, 2A și 3A. Similar, pentru filetele interne (cum ar fi cele găsite în piulițele hexagonale), există clasele 1B, 2B și 3B. Un principiu fundamental aici este că, pe măsură ce numărul clasei crește, potrivirea devine mai strânsă. Astfel, o potrivire de tipul 3A/3B este cea mai strânsă, oferind cea mai mică toleranță și, implicit, cea mai mare precizie.

Totuși, această etanșeitate sporită vine cu anumite provocări, în special atunci când piesele necesită orice tip de placare sau finisaj aditiv. Din experiența multor producători, piesele care necesită o potrivire a filetului de tip 3A/3B prezintă un risc mai mare de a nu trece testul de calibru "Go/No-Go" după galvanizare sau alte procese de placare, mai ales la diametre mai mici. Acest lucru se întâmplă tipic deoarece mai mult material de placare este adăugat la extremitățile piesei, făcând dificilă obținerea unei grosimi consistente a placării și, prin urmare, compromițând toleranța strânsă a potrivirii la capătul șurubului, unde se angajează calibrele. Este un aspect crucial de luat în considerare în faza de proiectare.

Clasele de potrivire 1A și 1B sunt utilizate mult mai rar și sunt, de obicei, întâlnite doar pentru diametre de filet de 1/4" sau mai mari, atât pentru pas grosier, cât și pentru pas fin. Acestea oferă o potrivire mai lejeră, ideală pentru aplicații unde asamblarea rapidă și dezasamblarea ușoară sunt prioritare, chiar și în detrimentul unei precizii absolute.

Vasta majoritate a elementelor de fixare standard și personalizate sunt fabricate cu o potrivire a filetului de tip 2A și 2B. Aceste clase reprezintă cel mai bun echilibru între cost și performanță. Ele oferă o toleranță suficient de precisă pentru majoritatea aplicațiilor, fără a impune costuri excesive de fabricație sau riscuri legate de procesele de finisare. Toleranțele variază pentru fiecare diametru de filet, iar consultarea specificațiilor tehnice este esențială.

Clasele de Potrivire a Filetelor Unified Inch

Sistemul Unified Inch este un standard predominant în Statele Unite și Canada, utilizat pentru definirea filetelor. La fel ca și sistemul general descris anterior, acesta clasifică potrivirea filetelor în funcție de cât de liberă sau strânsă este conexiunea dintre filetele care se împerechează. Pentru filetele externe, avem clasele 1A, 2A și 3A, iar pentru cele interne, 1B, 2B și 3B. Este important de reținut că toate aceste clase reprezintă "potriviri cu joc" (clearance fits), ceea ce înseamnă că ele se asamblează fără interferențe, permițând o anumită mișcare sau spațiu între componente.

Principiul general rămâne valabil: cu cât numărul clasei este mai mare, cu atât potrivirea este mai strânsă. De exemplu, o asamblare care împerechează filete de clasa 1A și 1B va avea o potrivire mai lejeră decât o asamblare cu filete de clasa 3A și 3B.

Să detaliem fiecare clasă:

• Clasele 1A și 1B: Acestea sunt cele mai lejere potriviri. Deși sunt utilizate rar, au aplicațiile lor specifice. Sunt ideale atunci când asamblarea și dezasamblarea rapidă sunt considerații cheie în proiectare, cum ar fi în cazul echipamentelor temporare sau a celor care necesită întreținere frecventă. Jocul mai mare permite o asamblare mai ușoară, chiar și în condiții mai puțin ideale sau cu acumulări minore de murdărie.
• Clasele 2A și 2B: Reprezintă, de departe, cele mai comune clase de filet utilizate. Acestea oferă un echilibru optim între ușurința de fabricație, costuri și performanță. Sunt suficient de precise pentru majoritatea aplicațiilor comerciale și industriale, asigurând o conexiune sigură fără a impune cerințe excesive de precizie în producție sau costuri suplimentare pentru finisaje speciale.
• Clasele 3A și 3B: Acestea sunt cele mai strânse potriviri și sunt specificate acolo unde sunt necesare toleranțe apropiate, siguranță sporită și rezistență maximă. Sunt frecvent utilizate pentru șuruburile cu cap hexagonal și șuruburile de fixare, unde precizia și capacitatea de a rezista la sarcini mari sau vibrații intense sunt esențiale. Totuși, așa cum am menționat, aceste clase prezintă riscuri mai mari în cazul placării sau a altor tratamente de suprafață.

Este important de subliniat că o toleranță mai strânsă a filetului și o potrivire mai apropiată nu garantează neapărat o asamblare de calitate superioară sau o performanță mai bună în toate cazurile. Alegerea optimă depinde întotdeauna de aplicația specifică, de mediul de operare și de cerințele de cost. Inginerii specializați pot oferi asistență în dezvoltarea combinației optime de caracteristici pentru aplicația dumneavoastră.

Pentru o înțelegere mai clară, iată o comparație a claselor de potrivire Unified Inch:

Toleranțele Potrivirii Filetelor ISO Metrice

Pe lângă sistemul Unified Inch, Sistemul Metric ISO (Organizația Internațională de Standardizare) este un standard internațional esențial pentru măsurarea și definirea toleranțelor de potrivire a filetelor. Acest standard este fundamental pentru a asigura compatibilitatea și interschimbabilitatea componentelor mecanice la scară globală, facilitând comerțul internațional și integrarea în lanțurile de aprovizionare globale. Toleranțele ISO pentru filete acoperă o gamă largă de aplicații industriale, garantând că conexiunile filetate sunt precise și fiabile.

Descrierea Toleranțelor

Toleranțele potrivirii filetelor sunt definite pentru a asigura că componentele filetate (cum ar fi șuruburile și piulițele) se potrivesc corect. Aceste toleranțe sunt specificate de doi parametri principali: diametrul nominal și pasul filetului. Parametrii critici includ, de asemenea, diametrul minor, diametrul major și diametrul intern. O înțelegere aprofundată a acestor diametre este crucială pentru a specifica corect toleranțele și a asigura o funcționare adecvată.

Clasele de Toleranță

Clasele de toleranță pentru filetele metrice ISO sunt indicate folosind combinații de litere și numere. Literele (H, G, etc.) denotă toleranța pentru diametrul intern (piuliță) sau extern (șurub), în timp ce numerele indică gradul specific de toleranță. De exemplu, combinația "6H" reprezintă o clasă de toleranță standard pentru o piuliță, iar "6g" pentru un șurub. Literele majuscule sunt utilizate pentru filetele interne (piulițe), iar literele minuscule pentru filetele externe (șuruburi).

Iată o descriere a câtorva clase de toleranță comune:

Exemple de Filete ISO

Filetele metrice ISO sunt utilizate pe scară largă în diverse aplicații mecanice. Iată câteva exemple de dimensiuni standard de filet cu toleranțele lor respective, exemplificând combinațiile tipice pentru șuruburi (toleranță "g") și piulițe (toleranță "H"):

Considerații Tehnice

Toleranțele sunt esențiale pentru a asigura că componentele filetate funcționează corect, fără joc excesiv sau frecare. O potrivire prea strânsă poate cauza dificultăți de asamblare și potențiale deteriorări ale componentelor, ducând la blocări sau forțări excesive. Pe de altă parte, o potrivire prea lejeră poate duce la instabilitate și slăbire în timpul utilizării, în special sub influența vibrațiilor sau a sarcinilor dinamice. Alegerea corectă a clasei de toleranță este, prin urmare, un echilibru delicat între ușurința asamblării și performanța necesară a conexiunii.

Avantaje Comerciale ale Sistemului ISO

Adoptarea sistemului metric ISO pentru toleranțele potrivirii filetelor oferă avantaje semnificative în context comercial:

• Standardizare: Permite producătorilor să reducă costurile de producție și stocare, îmbunătățind eficiența logistică. Piesele interschimbabile la nivel global simplifică lanțurile de aprovizionare.
• Interșanjabilitate Globală: Componentele standardizate ISO facilitează comerțul internațional și integrarea în lanțurile de aprovizionare globale, deschizând noi piețe și oportunități de colaborare.
• Creșterea Fiabilității și Preciziei: Îmbunătățirea calității produsului final crește satisfacția clienților și reduce costurile asociate cu defectele și reparațiile post-vânzare.
• Competitivitate: Investiția în sistemul de toleranțe ISO este o alegere strategică pentru companiile care își propun să-și mențină un avantaj competitiv pe o piață din ce în ce mai globalizată.

Provocări și Considerații Practice

Chiar și cu cele mai bune standarde, apar provocări practice în aplicarea potrivirii filetelor. Un aspect major, deja menționat, este impactul placare asupra toleranțelor, în special pentru clasele 3A/3B și diametrele mici. Procesele de galvanizare sau alte finisaje adaugă un strat de material pe suprafața filetului, reducând spațiul liber și, în cazuri extreme, împiedicând asamblarea sau trecerea testelor de calibru "Go/No-Go". Este crucial ca proiectanții să colaboreze strâns cu furnizorii de placare pentru a înțelege cum grosimea și consistența stratului de placare vor afecta potrivirea finală. Uneori, este necesară o pre-compensare a toleranțelor înainte de placare sau chiar utilizarea unor tratamente de suprafață alternative care nu adaugă volum semnificativ.

De asemenea, condițiile de mediu joacă un rol important. Temperaturile extreme, expunerea la coroziune sau vibrațiile intense pot afecta performanța pe termen lung a unei conexiuni filetate. O potrivire aleasă incorect poate duce la slăbirea prematură sau la cedarea componentelor în astfel de condiții.

Alegerea între sistemul Unified Inch și ISO Metric depinde adesea de regiunea geografică și de cerințele specifice ale industriei. Cu toate acestea, din ce în ce mai mult, producătorii trebuie să fie flexibili și să înțeleagă ambele sisteme pentru a naviga pe piața globală. Flexibilitatea în producție și capacitatea de a lucra cu ambele standarde pot oferi un avantaj competitiv semnificativ.

În cele din urmă, nu subestimați valoarea expertizei. Pentru situații complexe sau personalizate, colaborarea cu specialiști în elemente de fixare și inginerie mecanică (cum ar fi cei menționați în sursa inițială) poate face diferența între un produs care funcționează optim și unul care generează probleme. Ei pot oferi detalii suplimentare și asistență pentru a dezvolta soluția optimă pentru situația dumneavoastră specifică.

Întrebări Frecvente (FAQ)

Iată câteva întrebări frecvente despre potrivirea filetelor:

Q: Care este cea mai comună clasă de potrivire a filetelor?

A: Clasele 2A (pentru filete externe) și 2B (pentru filete interne) sunt cele mai comune. Acestea oferă un echilibru excelent între ușurința de fabricație, cost și performanță, fiind potrivite pentru majoritatea aplicațiilor generale.

Q: De ce filetele 3A/3B prezintă un risc la placare?

A: Filetele 3A/3B au cele mai strânse toleranțe. Atunci când se aplică un strat de placare (cum ar fi prin galvanizare), acesta adaugă material pe suprafața filetului, reducând jocul existent. La diametre mici și la capetele filetului, unde acumularea de material poate fi mai mare, acest strat suplimentar poate face ca filetul să nu se mai potrivească sau să nu treacă testele cu calibrele "Go/No-Go".

Q: Care este diferența dintre clasele "A" și "B" în potrivirea filetelor?

A: Literele "A" (1A, 2A, 3A) se referă la filetele externe (cum ar fi cele de pe un șurub sau un bolț), în timp ce literele "B" (1B, 2B, 3B) se referă la filetele interne (cum ar fi cele dintr-o piuliță, un orificiu filetat sau o gaură). Acestea sunt concepute pentru a se împerechea corespunzător (ex: 2A cu 2B).

Q: Care sunt beneficiile utilizării toleranțelor ISO metrice?

A: Sistemul ISO metric oferă o standardizare globală, facilitând interschimbabilitatea componentelor la nivel internațional. Acest lucru reduce costurile de producție și stocare, simplifică lanțurile de aprovizionare și crește fiabilitatea și precizia produselor, ceea ce duce la o satisfacție sporită a clienților și o reducere a defectelor.

Q: O potrivire mai strânsă garantează întotdeauna o calitate superioară?

A: Nu neapărat. Deși o potrivire mai strânsă (cum ar fi 3A/3B) oferă o precizie și o rezistență mai mare, poate crea dificultăți la asamblare și este mai susceptibilă la probleme cu placarea. Pentru multe aplicații, o potrivire standard (2A/2B sau 6H/6g) oferă cel mai bun echilibru între performanță, cost și ușurință de fabricație. Alegerea optimă depinde de cerințele specifice ale aplicației.

Concluzie

În ansamblul ingineriei mecanice, potrivirea filetelor este un detaliu aparent minor, dar cu implicații majore asupra calității, siguranței și eficienței produselor. De la înțelegerea conceptului de joc și etanșeitate, la navigarea prin clasele specifice ale sistemelor Unified Inch și ISO Metric, fiecare aspect contribuie la succesul unei asamblări mecanice. Alegerea corectă a clasei de potrivire și a toleranțelor nu este doar o chestiune tehnică, ci și una strategică, având un impact direct asupra costurilor de producție, a fiabilității produsului final și a poziției competitive pe piață. Prin cunoaștere și aplicare riguroasă a acestor principii, inginerii și producătorii pot asigura că fiecare conexiune filetată îndeplinește cerințele sale funcționale, contribuind la construirea unor sisteme mai robuste, mai eficiente și mai sigure. Investiția în înțelegerea profundă a acestor concepte se traduce direct în succes comercial și reputație solidă în industrie.
