Jiguri și Fitinguri: Ghid Complet pentru Producție

În lumea producției moderne, unde precizia și eficiența sunt esențiale, dispozitivele de găurire (jiguri) și cele de fixare (fitinguri) joacă un rol crucial. Aceste instrumente specializate sunt fundamentale pentru a asigura repetabilitatea, a reduce erorile umane și a crește semnificativ rata de producție a pieselor identice. De la mașini-unelte simple la operațiuni complexe, jigurile și fitingurile transformă modul în care piesele sunt manipulate și prelucrate, aducând beneficii substanțiale în termeni de costuri și calitate. Dar ce sunt ele exact și cum diferă?

Jigurile și fitingurile sunt dispozitive concepute pentru a crește rata de producție a pieselor identice și pentru a reduce efortul uman necesar pentru fabricarea acestor piese. În timp ce strungurile universale sunt potrivite pentru producerea individuală de piese de diferite forme și dimensiuni, utilizarea lor pentru producția în masă nu este economică. În contrast, strungurile capstan și strungurile-revolver pot fi adaptate cu ușurință pentru lucrări repetitive datorită aranjamentului multi-scule și utilizării unui opritor transversal, ceea ce crește rata de producție.

Cu toate acestea, nu orice tip de obiect poate fi prelucrat pe un strung capstan sau un strung-revolver, iar anumite operații pot implica utilizarea mașinilor de găurit, frezat, rabotat sau rectificat, etc. Dacă astfel de obiecte trebuie produse în forme și dimensiuni identice la scară largă, este necesar să se utilizeze dispozitive adecvate pentru prindere și localizare, astfel încât munca repetitivă să poată fi realizată eficient. Aceste dispozitive sunt jigurile și fitingurile.

Elementele Principale ale Jigurilor și Fitingurilor

Dispozitivele de găurire și fixare sunt alcătuite din mai multe componente esențiale care lucrează împreună pentru a asigura funcționalitatea și eficiența lor. Acestea includ:

1. Corpul

Acesta este o structură de tip placă, cutie sau cadru în care sunt localizate componentele care urmează să fie prelucrate. Trebuie să fie suficient de robust și rigid.

2. Elemente de Localizare

Aceste elemente localizează piesa de prelucrat într-o poziție corectă în raport cu scula de tăiere. Precizia lor este crucială pentru acuratețea prelucrării.

3. Elemente de Strângere

Elementele de strângere fixează ferm piesa de prelucrat în poziția localizată, prevenind mișcarea acesteia în timpul operației.

4. Elemente de Ghidare și Setare

Aceste elemente ghidează scula de tăiere în cazul jigurilor și ajută la poziționarea corectă a sculei în cazul fitingurilor.

5. Elemente de Poziționare

Aceste elemente includ diferite tipuri de dispozitive de fixare, care sunt utilizate pentru a asigura jigul sau fixtura pe mașină în poziția corectă.

6. Elemente de Indexare

Acestea nu sunt întotdeauna prezente. Cu toate acestea, multe piese pot necesita indexare în diferite poziții pentru a performa operații de prelucrare pe diferite suprafețe sau locații. În astfel de cazuri, aceste elemente vor trebui încorporate în jig sau fixtură.

Ce este un Dispozitiv de Găurire (Jig)?

Un jig poate fi definit ca un dispozitiv care ține și localizează o piesă de prelucrat și ghidează și controlează una sau mai multe scule de tăiere. Prinderea piesei și ghidarea sculei sunt realizate astfel încât acestea să fie localizate în poziții precise una față de cealaltă. În construcția sa, un jig este format dintr-o placă, o structură sau o cutie, realizată din metal sau, în unele cazuri, din nemetal, având prevederi pentru manipularea componentelor în poziții identice una după alta și apoi ghidarea sculei în poziții corecte pe piesă conform desenului, specificației sau planului de operații.

Tipuri de Jiguri

Există șapte tipuri diferite de jiguri, fiecare având aplicații specifice:

Jig Tip Șablon

Jigul tip șablon este cel mai simplu dintre toate tipurile. O placă cu găuri în pozițiile dorite servește drept ghid, fiind fixată pe componenta ce urmează a fi găurită. Burghiul este ghidat prin aceste găuri ale șablonului, iar găurile necesare sunt forate pe piesa de prelucrat în aceleași poziții relative. Este ideal pentru operații simple și rapide.

Jig Tip Placă

Jigul tip placă este o îmbunătățire a jigului tip șablon, prin încorporarea de bucșe de ghidare a burghiului pe șablon. Jigul tip placă este utilizat pentru a găuri găuri în piese mari, menținând o distanță precisă între ele. Acesta oferă o precizie superioară față de jigul șablon simplu.

Jig Tip Canal

Jigul tip canal are o secțiune transversală asemănătoare unui canal. Componenta este fixată în interiorul canalului și este localizată și strânsă printr-un buton moletat. Scula este ghidată prin bucșa de găurire. Este potrivit pentru piese alungite sau înguste.

Jig Tip Diametru

Jigul tip diametru este utilizat pentru a găuri găuri radiale pe o piesă de prelucrat cilindrică sau sferică. Piesa este așezată pe un bloc V fix și apoi strânsă de o placă de strângere. Scula este ghidată prin bucșa de găurire, care este setată radial cu piesa de prelucrat.

Jig Tip Frunză

Jigul tip frunză are o frunză sau o placă articulată pe corp, care poate fi deschisă sau închisă pe piesă pentru încărcare sau descărcare. Piesa este localizată prin butoane și este strânsă cu șuruburi de fixare. Bucșa de găurire ghidează scula. Este eficient pentru încărcări și descărcări rapide.

Jig Tip Inel

Jigul tip inel este utilizat pentru a găuri găuri în piese circulare cu flanșă. Piesa este strânsă în siguranță pe corpul jigului, iar găurile sunt forate prin ghidarea sculei prin bucșe de găurire.

Jig Tip Cutie

Jigul tip cutie are o construcție asemănătoare unei cutii, în interiorul căreia componenta este localizată prin butoane. Piesa este strânsă prin rotirea unui mâner cu camă, care o și localizează. Bucșa de găurire ghidează scula. Jigurile tip cutie sunt utilizate în general pentru a găuri mai multe găuri pe o componentă din unghiuri diferite.

Ce este un Dispozitiv de Fixare (Fixtură)?

O fixtură este un dispozitiv care ține și localizează o piesă de prelucrat în timpul unei inspecții sau pentru o operație de fabricație. Spre deosebire de jig, fixtura nu ghidează scula. În construcția sa, fixtura cuprinde un dispozitiv de prindere a piesei, standard sau special conceput, care este fixat pe masa mașinii pentru a ține piesa în poziție. Sculele sunt setate în pozițiile necesare pe piesă folosind calibre sau prin ajustare manuală.

Tipuri de Fitinguri

Fitingurile sunt denumite de obicei după tipul operației de prelucrare pentru care sunt proiectate și utilizate. Iată 10 tipuri comune:

Fitinguri de Strungire

Este ușor să ții piese regulate pe strunguri în dispozitive standard de prindere, cum ar fi mandrinele, între centre și pe arbori sau plăci frontale. Cu toate acestea, componentele cu forme neregulate prezintă multe dificultăți în prinderea lor corectă. Lucrările simple cu forme ciudate pot fi ținute și într-o mandrină, de exemplu, prin ajustarea corectă a fălcilor într-o mandrină cu patru fălci sau prin utilizarea de fălci moi formate. Cu toate acestea, piesele de prelucrat cu forme complicate trebuie neapărat ținute în poziție cu ajutorul fitingurilor de strungire. Aceste fitinguri sunt montate în mod normal pe axul mașinii sau pe o placă frontală, iar piesele de prelucrat le țin. Ori de câte ori este necesar, fixtura poate fi prevăzută cu o contragreutate pentru a echilibra fixtura dezechilibrată. Aceste fitinguri ar trebui să fie proiectate cu atenție, să fie suficient de rigide, cu o proeminență minimă, să prindă piesele de prelucrat foarte ferm, să nu prezinte proiecții periculoase pentru operatorul mașinii sau pentru sculă sau pentru ambele și ar trebui să poată oferi suport adecvat pentru secțiunile subțiri și slabe ale pieselor de prelucrat în timpul operației.

Fitinguri de Frezare

Aceste fitinguri sunt utilizate în frezare pentru a efectua diferite operații de frezare pe piese de prelucrat. Fixtura este localizată corespunzător pe masa mașinii și fixată în poziție cu ajutorul șuruburilor și piulițelor. Masa este deplasată și setată în poziția corectă a frezei. Piesele de prelucrat sunt localizate pe baza fixturii și strânse înainte de a începe operația. Deoarece forțele de tăiere implicate sunt destul de mari și, de asemenea, intermitente, elementele de strângere trebuie să fie robuste. Localizarea corectă a fixturii pe masa mașinii se realizează de obicei cu ajutorul a două cepuri prevăzute sub baza fixturii. Aceste cepuri intră într-o fantă în T a mesei pentru a asigura localizarea necesară. Baza fixturii poate fi apoi fixată pe masă folosind șuruburi T și piulițe.

Fitinguri de Broșare

Aceste fitinguri sunt utilizate pe diferite tipuri de mașini de broșat pentru a localiza, ține și susține piesele de prelucrat în timpul operațiilor, cum ar fi operațiile de broșare a canalelor de pană, broșarea găurilor etc. Utilizarea unei plăci de strângere ca fixtură pentru broșarea internă a găurilor de tip tragere este un exemplu comun.

Fitinguri de Rectificare

Mai multe forme diferite de fitinguri sunt utilizate în mașinile de rectificat pentru a localiza, ține și susține piesele de prelucrat în timpul operațiilor. Aceste fitinguri pot fi dispozitive standard de prindere a pieselor, cum ar fi mandrine, arbori, mandrine cu fălci formate, mandrine magnetice etc. De exemplu, o mașină de rectificat suprafețe verticale cu masă rotativă va avea în mod normal o fixtură rotativă fixată pe masa sa. Similar, o fixtură simplă sau o fixtură cu șiruri poate fi prevăzută pe o mașină de rectificat suprafețe cu masă alternativă. Un atașament pentru ascuțirea burghiilor este un exemplu elocvent de fixtură standard utilizată pentru rectificarea geometriei burghiului. Indiferent de tipul de fixtură proiectată pentru operația de rectificare, aceasta ar trebui să aibă prevederi pentru alimentarea și evacuarea lichidului de răcire, montarea dispozitivelor de ascuțit roți și ar trebui să fie echilibrată corespunzător, dacă este o fixtură rotativă.

Fitinguri de Alezare

Operația de alezare poate fi efectuată în unul dintre următoarele două moduri: prin menținerea barei de alezat (scula) staționare și avansarea piesei de prelucrat rotative către bară, sau prin menținerea piesei de prelucrat staționare și avansarea barei de alezat rotative în piesă. În consecință, fixtura de alezare este realizată în două modele comune. Unul dintre acestea încorporează principiul unui jig de găurire; bara de alezat (scula) este ghidată printr-o bucșă pilot. O astfel de fixtură este adesea denumită și jig de alezare. Celălalt design facilitează prinderea piesei de prelucrat în poziție corectă, în raport cu bara de alezat. Deși această fixtură încorporează aproape toate principiile comune de proiectare a jigurilor și fitingurilor, construcția lor nu trebuie să fie la fel de robustă ca cea a fitingurilor de frezare, deoarece nu trebuie să suporte niciodată sarcini de tăiere la fel de grele ca cele implicate în operațiile de frezare.

Fitinguri de Indexare

Mai multe componente necesită prelucrare pe diferite suprafețe, astfel încât suprafețele sau formele prelucrate să fie uniform distanțate. Astfel de componente trebuie indexate în mod egal, în funcție de numărul de suprafețe care urmează să fie prelucrate. Dispozitivele de prindere (jiguri sau fitinguri) utilizate sunt realizate pentru a transporta un mecanism de indexare adecvat. O fixtură care conține un astfel de dispozitiv este cunoscută sub numele de fixtură de indexare.

Fitinguri de Filetare

Fixtura de filetare este special concepută pentru a poziționa și a fixa ferm piesele de prelucrat identice pentru tăierea filetelor interne în găurile forate. Componentele cu forme ciudate și dezechilibrate vor necesita întotdeauna utilizarea unor astfel de fitinguri, mai ales atunci când operația de filetare trebuie efectuată în mod repetat la scară largă pe astfel de componente.

Fitinguri Duplex (Multi-Stație)

Acesta este numele dat fixturii care ține simultan două componente similare și facilitează prelucrarea simultană a acestor componente în două stații separate. În timp ce o piesă de prelucrat este prelucrată la o stație, ambele operații, conform cerințelor, pot fi similare sau diferite. Odată ce prelucrarea la ambele stații este finalizată, fixtura este indexată cu 180 de grade, astfel încât prima componentă este mutată la a doua stație pentru a doua operație, iar componenta finită la prima stație. Componenta finită este apoi descărcată aici, înlocuită cu o componentă nouă și prima operație este efectuată pe aceasta. Ciclul se repetă, ceea ce permite producția în masă a componentelor la o viteză destul de mare.

Fitinguri de Sudare

Fitingurile de sudare sunt proiectate cu atenție pentru a ține și a susține diversele componente care urmează să fie sudate în locațiile corecte și pentru a preveni deformările în structurile sudate. Pentru aceasta, elementele de localizare trebuie să fie precise, strângerea trebuie să fie ușoară, dar fermă, plasarea elementelor de strângere trebuie să fie liberă de zona de sudare. Fixtura trebuie să fie destul de stabilă și rigidă pentru a rezista tensiunilor de sudare. În multe cazuri, o practică preferabilă și utilizată în mod obișnuit este de a suda mai întâi structura prin fixarea ei într-un jig de sudare și apoi de a o transfera la o fixtură de prindere pentru sudarea completă. Acest lucru ajută la reducerea considerabilă a șanselor de deformare, iar fixtura este supusă unor tensiuni mai mici.

Fitinguri de Asamblare

Funcția acestor fitinguri este de a ține diferite componente împreună în poziția lor relativă corectă în momentul asamblării lor. De exemplu, două sau mai multe plăci de oțel pot fi ținute împreună în poziții relative și nituite. Aceste fitinguri sunt utilizate pentru a ține componentele pentru efectuarea operațiilor mecanice și sunt cunoscute sub numele de fitinguri de asamblare mecanică. În contrast, există alte tipuri de fitinguri în care componentele sunt ținute pentru îmbinare, cum ar fi fitingurile de sudare, care sunt, de asemenea, fitinguri de asamblare, dar pentru îmbinarea la cald.

Diferențe Cheie Între Jiguri și Fitinguri

Deși ambele sunt instrumente esențiale în producție, jigurile și fitingurile au roluri și caracteristici distincte. Iată o comparație detaliată a diferențelor fundamentale:

Avantajele Utilizării Jigurilor și Fitingurilor

Implementarea jigurilor și fitingurilor în procesele de fabricație aduce o multitudine de beneficii, transformând operațiunile de la manuale la semi-automate și îmbunătățind semnificativ calitatea și eficiența:

• Crește precizia de prelucrare deoarece piesa de prelucrat este localizată automat, iar scula este ghidată fără a necesita ajustări manuale.
• Crește capacitatea de producție prin permiterea prelucrării unui număr mare de piese într-o singură configurare și, în unele cazuri, prin operarea simultană a mai multor scule.
• Timpul de manipulare este, de asemenea, redus semnificativ datorită setării și localizării rapide a piesei.
• Viteza, avansul și adâncimea de tăiere pentru prelucrare pot fi crescute datorită rigidității ridicate a prinderii oferite de jiguri și fitinguri.
• Permite producerea de piese identice, care sunt interschimbabile. Acest lucru facilitează operația de asamblare.
• Elimină necesitatea marcării, măsurării și a altor metode de setare înainte de prelucrare.
• Aceste dispozitive reduc efortul operatorului și oboseala consecutivă, operațiunile de manipulare fiind minimizate și simplificate.
• Permite operatorilor semi-calificați să opereze, deoarece operațiunile de setare a sculei și a piesei sunt mecanizate. Acest lucru economisește costurile cu forța de muncă.
• Reduce cheltuielile cu controlul calității produselor finite.
• Reduce costul total al prelucrării prin automatizarea totală sau parțială a proceselor.

Dezavantajele Utilizării Jigurilor și Fitingurilor

Deși beneficiile sunt numeroase, există și anumite dezavantaje asociate cu utilizarea jigurilor și fitingurilor:

• În timp, jigurile și fitingurile se pot uza, necesitând înlocuire sau reparații.
• Un alt dezavantaj este costul semnificativ și timpul necesar pentru configurarea inițială.
• Sunt grele și necesită o cantitate mare de material, mai ales în cazul fitingurilor robuste.

Aplicații ale Jigurilor și Fitingurilor

Jigurile și fitingurile sunt utilizate într-o gamă largă de industrii și operațiuni, demonstrându-și versatilitatea și importanța în producția modernă:

• Sunt capabile să producă piese auto în cantități mari.
• Utilizate în fabricile de oțel pentru tăierea lingourilor.
• Sunt, de asemenea, utilizate în industria de refrigerare.
• Sunt folosite pentru a găuri găuri la orice unghi necesar și pentru a găuri flanșele.
• Jigurile sunt utilizate pentru găurire în masă, alezare și filetare.
• Fitingurile sunt utilizate pentru procese mari de strunjire, rectificare și frezare.

Principii de Proiectare a Jigurilor și Fitingurilor

Pentru a obține atât eficiență, cât și precizie în fabricație, este esențial să înțelegeți principiile de bază ale proiectării jigurilor și fitingurilor. Un design bine gândit este cheia succesului în producția de masă.

1. Acuratețe și Repetabilitate

Jigurile și fitingurile trebuie să poziționeze întotdeauna piesele în același loc. În acest fel, fiecare produs va avea aceeași formă și dimensiune, ceea ce reduce defectele și erorile. Aceasta este piatra de temelie a unei producții de înaltă calitate.

2. Sisteme de Localizare

Dispozitivele de localizare mențin piesa de prelucrat exact acolo unde trebuie să fie. Metoda 3-2-1, care utilizează șase puncte de contact, este comună pentru poziționare. Prin restricționarea a nouă grade de libertate, această metodă menține piesa stabilă și orientată corespunzător în timpul prelucrării.

3. Strângere și Suport

Clemele țin piesa de prelucrat strâns și rezistă forțelor de tăiere. Suporturile opresc vibrațiile sau îndoirea, astfel încât piesa să rămână în poziție și formă. O strângere adecvată este vitală pentru siguranța operatorului și calitatea prelucrării.

4. Mecanisme de Ghidare

Ghidajele asigură că sculele precum burghiele se deplasează pe calea corectă. Acest lucru asigură că tăieturile și găurile sunt în locul potrivit, ceea ce îmbunătățește consistența și calitatea. Bucșele de ghidare sunt un exemplu clasic.

5. Designul Corpului Sculei

Corpul principal al sculei ar trebui să fie puternic, dar nu prea greu. Acesta ar trebui să susțină toate componentele, să reziste utilizării repetate și să permită operatorului să-l mute cu ușurință. Materialele precum fonta, oțelul sau aluminiul sunt alese în funcție de cerințe.

6. Selectarea Materialelor

Alegeți oțel, aluminiu sau fontă în funcție de cost și rezistență. Materialele durabile înseamnă că sculele dumneavoastră vor dura mai mult și vor necesita mai puțină întreținere. Alegerea corectă a materialului influențează direct longevitatea și performanța.

7. Protecția împotriva Erorilor (Fool-proofing) și Ergonomie

Proiectați piesele astfel încât să se potrivească într-un singur sens pentru a preveni greșelile. Faceți mânerele confortabile și comenzile la îndemână pentru o operare sigură și eficientă. Ergonomia reduce oboseala operatorului și crește productivitatea.

8. Modularitate și Standardizare

Utilizați piese standard și un design modular pe care le puteți schimba rapid pentru diferite sarcini. Acest lucru vă va economisi timp și bani pe termen lung. Modularitatea permite adaptabilitatea și reducerea costurilor de producție.

9. Accesibilitate și Durată de Viață

Priviți dincolo de construcția inițială. Proiectați pentru o durată de viață lungă, întreținere ușoară și schimbări rapide de piese. Astfel veți obține maximul din investiția dumneavoastră pe toată durata de viață a sculei. Un ciclu de viață optimizat aduce economii semnificative.

Fluxul de Lucru al Procesului de Proiectare a Jigurilor și Fitingurilor

Proiectarea eficientă a jigurilor și fitingurilor necesită o procedură pas cu pas, sistematică și bine structurată:

Definirea Cerințelor

Începeți prin a analiza cerințele de toleranță, volumul de producție și forma piesei de prelucrat. Notați fiecare operație de prelucrare și ordinea în care acestea apar. O înțelegere clară a cerințelor este fundamentul oricărui design reușit.

Schema Conceptuală

Apoi, schițați modul în care veți configura piesa de prelucrat. Decideți unde va fi poziționată piesa de prelucrat pentru cele mai bune rezultate de prelucrare și acces ușor. În acest moment, gândiți-vă la confortul și siguranța operatorului. O schemă clară previne erorile ulterioare.

Modelarea Corpului Sculei

Apoi, construiți un model 3D detaliat al corpului sculei. Utilizați software de proiectare precum AutoCAD, SolidWorks sau Fusion 360 pentru acest pas. Modelarea precisă asigură compatibilitatea și funcționalitatea.

Plasarea Localizatorilor

Utilizați principiul 3-2-1 pentru a controla toate cele șase grade de libertate. Plasați trei localizatori pe planul de referință principal, doi pe cel secundar și unul pe al treilea. Asigurați-vă că punctele de localizare se potrivesc cu reperele piesei pentru a menține dimensiunile precise.

Strategia de Strângere

Alegeți cleme care țin piesa ferm, dar nu o deformează. Planificați unde și când să strângeți pentru o încărcare și descărcare ușoară. Utilizați cleme cu acțiune rapidă dacă doriți să reduceți timpul ciclului. O strângere optimă maximizează eficiența și minimizează deteriorarea piesei.

Integrarea Ghidajelor

Adăugați ghidaje pentru scule și bucșe de găurire la designul dumneavoastră. Oferiți bucșelor suficient suport pentru a nu se îndoi în timpul tăierii. Ghidajele precise sunt esențiale pentru acuratețea prelucrării.

Simularea și Analiza Elementelor Finite (FEA)

Rulați analiza elementelor finite, dacă este necesar, pentru a verifica rezistența sculei și cât de mult se îndoaie. Puteți utiliza software precum SolidWorks Simulation, ANSYS sau ABAQUS pentru a analiza stresul și deformarea. Simularea previne problemele costisitoare în faza de producție.

Prototipare și Construcție

Realizați prototipuri cu imprimare 3D pentru forme complicate sau prelucrare CNC pentru piese metalice. Testați scula înainte de producția în serie. Modificați designul după cum este necesar pe baza acestor teste pentru a obține cele mai bune rezultate. Prototiparea rapidă este vitală pentru validarea conceptului.

Validare și Testare

Asigurați-vă că scula îndeplinește cerințele de timp de ciclu, precizie, precum și durabilitate înainte de producția în serie. Verificați, de asemenea, confortul operatorului și caracteristicile de siguranță. Validarea finală garantează că produsul finit este conform specificațiilor.

Revizuirea Listei de Verificare

În cele din urmă, revizuiți nevoile de întreținere, utilizabilitatea și calculele de recuperare a costurilor. Asigurați-vă că toate obiectivele de proiectare sunt îndeplinite înainte de a pune scula în producție. O revizuire amănunțită finalizează procesul de proiectare.

Studii de Caz

Pentru a înțelege mai bine impactul practic al jigurilor și fitingurilor, iată două exemple concrete:

Cazul 1: Jig de Găurire pentru Piese Aerospațiale

O companie aerospațială trebuia să găurească sute de găuri în panouri de aluminiu. Pentru a rezolva această problemă, a fost creat un jig de găurire care utiliza bucșe călite pentru a ghida fiecare burghiu. De asemenea, a folosit pini de localizare precisi pentru a asigura că panourile rămân în poziția corectă de fiecare dată. Cu acest jig, au redus refacerea și au îmbunătățit precizia găurilor, îndeplinind cerințele clientului și standardele de calitate.

Cazul 2: Fixtură Adaptivă cu Matrice de Pini pentru Prelucrarea Implanturilor Medicale

Un producător de dispozitive medicale trebuia să prelucreze implanturi de șold din titan cu forme organice complicate. Fitingurile standard nu puteau ține aceste piese. Pentru a rezolva această problemă, a fost creată o fixtură adaptivă cu matrice de pini, cu o grilă de 20x20 de pini mobili. Fiecare pin a fost setat individual pentru a se potrivi cu forma implantului și apoi blocat în poziție. Această fixtură a menținut apoi piesa stabilă, a evitat distorsiunea și a permis prelucrarea precisă a implanturilor.

Cele Mai Bune Practici și Capcane

Pentru a maximiza beneficiile jigurilor și fitingurilor, este important să cunoașteți atât cele mai bune practici, cât și greșelile comune de evitat.

Greșeli Comune

• Dacă prindeți piesa de prelucrat prea strâns, aceasta se va deforma și va reduce calitatea piesei finite.
• Neconsiderarea interferenței sculei poate provoca coliziuni. Atât fixtura, cât și scula de tăiere pot fi deteriorate.
• Dacă ignorați accesibilitatea, operatorii se vor chinui să încarce sau să descarce piese. Acest lucru crește oboseala operatorului și timpul ciclului.

Sfaturi Practice

• Utilizați bucșe și inserții regenerabile pe care le puteți înlocui. Acest lucru va prelungi durata de viață a fixturii și va reduce timpul de nefuncționare.
• Întrețineți regulat ghidajele și clemele. Întreținerea constantă menține precizia ridicată și evită defecțiunile bruște.
• Proiectați cleme ergonomice, care pot fi operate cu o singură mână și cu forță minimă. În plus, configurarea va fi mai sigură și mai rapidă.

Metricile Economice

Factorii economici sunt, de asemenea, importanți. Cântăriți întotdeauna costul fixturii în raport cu economiile de timp de ciclu pe care le așteptați. În producția de volum mare, economisirea a doar 10 secunde pe piesă poate amortiza fixtura după câteva mii de cicluri. Dacă utilizați piese standard și designuri modulare, puteți crește ROI-ul (Rentabilitatea Investiției) și menține procesul de producție eficient.

Concluzie

Pe scurt, jigurile ghidează scula, iar fitingurile țin doar piesa. Utilizarea ambelor înseamnă că munca dumneavoastră este rapidă, precisă și de înaltă calitate. Un jig sau o fixtură bine proiectată rezistă forțelor de lucru, controlează toate mișcările, menține operatorii în siguranță și susține producția lean prin economisirea costurilor. Ele sunt, fără îndoială, coloana vertebrală a oricărui proces de fabricație modern, asigurând că fiecare produs finit îndeplinește cele mai înalte standarde de precizie și consistență.

Întrebări Frecvente (FAQ)

Cum se proiectează jigurile și fitingurile?

În fabricație, jigurile și fitingurile sunt cruciale pentru precizie, viteză și siguranță. Când stăpâniți proiectarea lor, puteți reduce costurile, îmbunătăți calitatea și eficientiza producția. Procesul de proiectare implică definirea cerințelor, crearea unei scheme conceptuale, modelarea corpului sculei, plasarea localizatorilor, strategia de strângere, integrarea ghidajelor, simularea (FEA), prototiparea, validarea și testarea, și o revizuire finală a listei de verificare. Respectarea principiilor de acuratețe, repetabilitate și ergonomie este esențială.

Ce sunt jigurile și fitingurile?

În termeni simpli, jigurile și fitingurile sunt scule specializate pentru a crește viteza și precizia în fabricație. Un jig ține piesa de prelucrat și, de asemenea, direcționează scula de tăiere. Acest lucru îl face ideal pentru sarcini precum filetarea sau găurirea repetitivă. Prin ghidarea sculei, un jig asigură că fiecare gaură este în locul potrivit. O fixtură, pe de altă parte, doar ține ferm piesa de prelucrat în timp ce scula se mișcă în jurul ei. Fitingurile sunt fundamentale pentru rectificare sau frezare, unde piesa de prelucrat trebuie să fie stabilă.

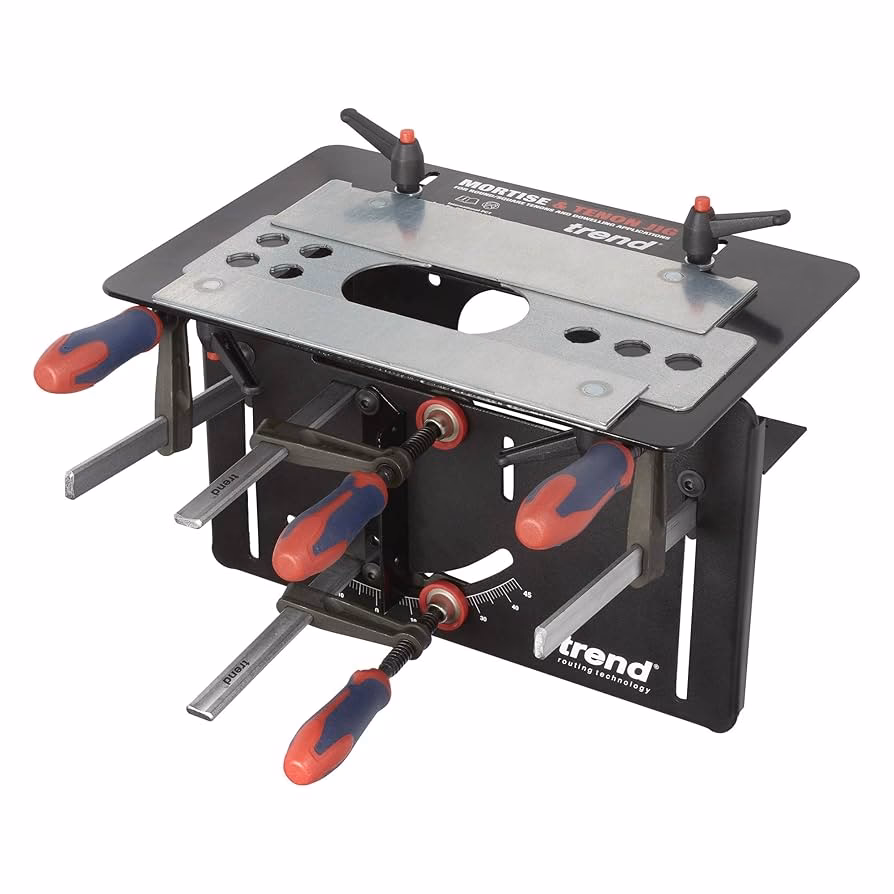

De ce ar trebui să utilizați jiguri și fitinguri în aplicațiile CNC?

Utilizarea fitingurilor în aplicațiile CNC îmbunătățește repetabilitatea și precizia procesului de prelucrare, ducând la o calitate și uniformitate mai bune în piesele fabricate. Jigurile și fitingurile sunt instrumente esențiale în fabricație, concepute pentru a spori eficiența, acuratețea și productivitatea. Ele standardizează procesul, reduc erorile operatorului și permit producția în masă a componentelor complexe cu toleranțe stricte.
