Instruire Fundamente GD&T: Curs Complet

În lumea complexă a ingineriei și fabricației moderne, precizia este cheia succesului. Fiecare componentă, de la cele mai simple la cele mai sofisticate, necesită o definire clară și fără ambiguități pentru a asigura funcționalitatea dorită și interschimbabilitatea. Aici intervine Sistemul de Dimensionare și Toleranță Geometrică (GD&T), un limbaj simbolic universal, esențial pentru comunicarea intenției de design între ingineri, producători și inspectori. Dacă ești implicat în crearea, citirea sau interpretarea desenelor tehnice, înțelegerea profundă a GD&T nu este doar un avantaj, ci o necesitate.

Acest ghid detaliat explorează fundamentele GD&T și prezintă un curs cuprinzător conceput pentru a vă oferi cunoștințele și abilitățile necesare pentru a stăpâni acest domeniu vital. De la conceptele de bază la aplicațiile avansate, veți descoperi cum GD&T transformă modul în care produsele sunt proiectate și fabricate, asigurând o precizie inegalabilă și o eficiență operațională superioară.

Ce Este GD&T și De Ce Este Crucial?

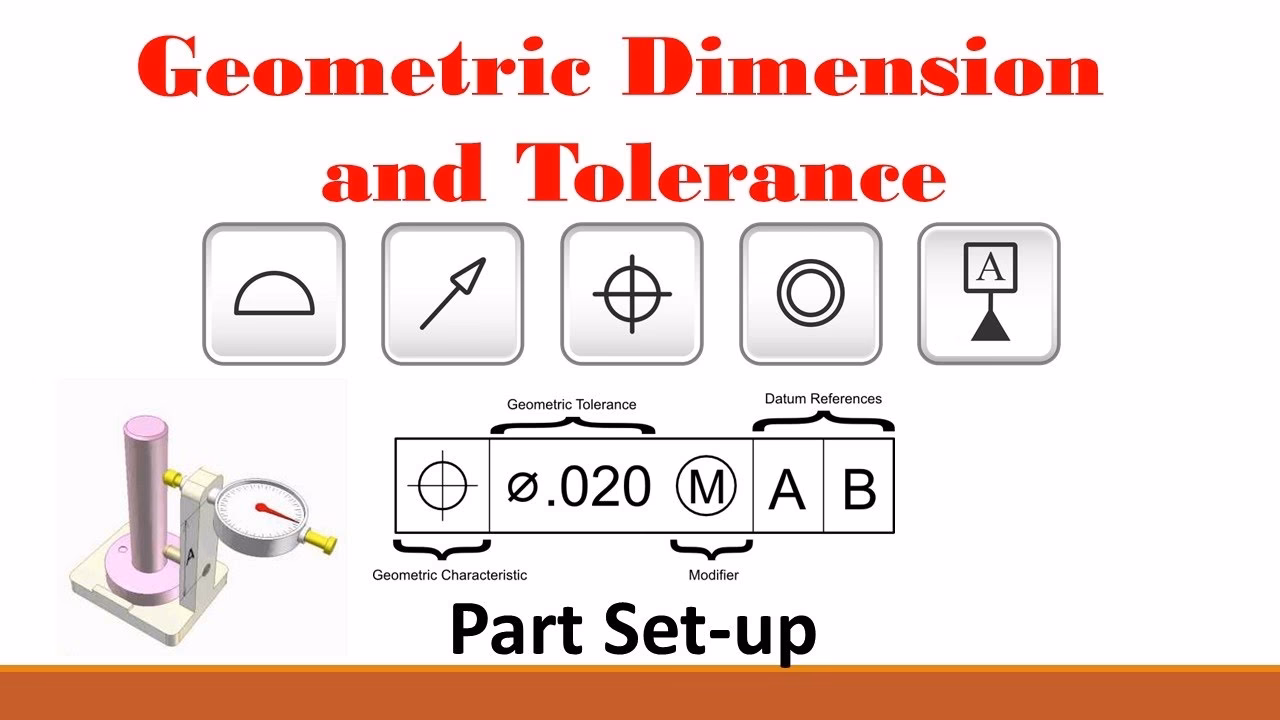

Geometric Dimensioning and Tolerancing (GD&T) este un sistem standardizat de simboluri, reguli și definiții utilizat pe desenele tehnice pentru a specifica cerințele geometrice ale pieselor. Spre deosebire de dimensionarea tradițională, care se bazează adesea pe toleranțe de dimensiune liniare și unghiulare, GD&T oferă un control mai precis și funcțional asupra formei, orientării, locației și profilului caracteristicilor unei piese. Obiectivul principal al GD&T este de a comunica intenția de design într-un mod clar, concis și fără ambiguități, asigurând că piesele fabricate îndeplinesc cerințele funcționale și de asamblare.

Importanța GD&T este imensă în industria modernă. Prin utilizarea sa, companiile pot:

• Îmbunătăți comunicarea: Reducerea ambiguității pe desenele tehnice elimină interpretările greșite și erorile costisitoare.
• Asigura interschimbabilitatea: Permite producția de piese în diferite locații care se potrivesc și funcționează corect împreună.
• Optimiza costurile de fabricație: Oferă flexibilitate maximă în toleranțe fără a compromite funcționalitatea, reducând rebuturile și reprelucrările.
• Îmbunătăți calitatea produsului: Asigură că piesele îndeplinesc cerințele funcționale critice, crescând fiabilitatea și performanța.
• Facilita inspecția: Oferă un cadru clar pentru verificarea conformității pieselor.

Standardul tehnic care guvernează GD&T în America de Nord este ASME Y14.5-2018, publicat de Societatea Americană a Inginerilor Mecanici. Acest standard este biblia GD&T, oferind regulile și definițiile esențiale pentru aplicarea corectă a sistemului.

Cursul de Fundamente GD&T: O Prezentare Detaliată

Acest curs intensiv de trei zile, cu o durată de 8 ore pe zi, este conceput pentru a acoperi toate aspectele fundamentale și avansate ale GD&T. Pe lângă prezentarea teoriei, cursul pune un accent puternic pe aplicațiile practice, oferind multiple exemple concrete. Participanții sunt încurajați să aducă propriile desene tehnice pentru discuții în clasă sau consultări private, transformând experiența de învățare într-una personalizată și extrem de relevantă.

Obiectivele de Învățare ale Cursului

La finalizarea acestui curs, participanții vor fi capabili să:

• Determine Când Să Includă Controale GD&T: Înțelegerea beneficiilor și consecințelor aplicării GD&T pe desenele tehnice. Veți învăța să evaluați dacă complexitatea și costurile suplimentare ale GD&T sunt justificate de cerințele funcționale ale piesei.
• Calculeze Toleranța Bonus: Înțelegerea conceptului de toleranță bonus, care permite o toleranță suplimentară atunci când o caracteristică de dimensiune (Feature of Size - FoS) se abate de la condiția de material maxim (MMC) sau condiția de material minim (LMC). Această flexibilitate poate reduce costurile de fabricație.
• Aplice Controalele de Formă: Selectarea și aplicarea corectă a controalelor de formă (planeitate, rectiliniaritate, circularitate, cilindricitate) în funcție de cerințele piesei și zona de toleranță necesară.
• Selecteze Caracteristici Datum Adecvate: Alegerea caracteristicilor datum (puncte de referință) esențiale bazate pe potrivirea și funcția piesei. Datums sunt fundamentale pentru stabilirea unui cadru de referință.
• Aplice Caracteristici Datum pe Baza MMB: Utilizarea bazei de material maxim (MMB - Maximum Material Boundary) pentru a oferi toleranță suplimentară atunci când este aplicată corespunzător, pe baza cerințelor funcționale.
• Aplice Controlul de Profil: Înțelegerea și aplicarea toleranțelor de profil (profilul unei linii, profilul unei suprafețe) pe baza relațiilor, clarității, costului, potrivirii și funcției.
• Aplice Controalele de Orientare: Utilizarea controalelor de orientare (perpendicularitate, paralelism, unghiularitate) bazate pe relații, claritate, cost, potrivire și funcție.
• Aplice Controalele de Poziție: Interpretarea și aplicarea controalelor de poziție, un instrument puternic pentru a controla locația caracteristicilor.
• Aplice Alte Controale de Locație: Înțelegerea și aplicarea controalelor de Runout, Simetrie și Concentricitate, bazate pe relații, claritate, cost, potrivire și funcție.

Structura Cursului: Un Drum Clar către Expertiză

Cursul este structurat logic, progresând de la concepte fundamentale la aplicații complexe:

Capitolul 1: Necesitatea GD&T

Acest capitol inițial explorează limitările dimensionării tradiționale și subliniază de ce GD&T a devenit un instrument indispensabil. Se discută despre cum GD&T îmbunătățește claritatea și precizia în desenele inginerești, prevenind ambiguitățile și erorile costisitoare în producție. Se va evidenția rolul său în asigurarea interschimbabilității globale a pieselor.

Capitolul 2: Definiții și Reguli

Un fundament solid în terminologia GD&T este esențial. Acest capitol acoperă definițiile relevante, regulile fundamentale și excepțiile. Se va acorda o atenție deosebită conceptelor de Condiție de Material Maxim (MMC), Condiție de Material Minim (LMC) și Fără Reagaj (RFS - Regardless of Feature Size). Un aspect crucial abordat este definirea și calculul Toleranței Bonus și a Condiției Virtuale, concepte care oferă flexibilitate în fabricație. Exercițiul de grup 1 se va concentra pe utilizarea MMC și RFS.

Capitolul 3: Forma

Controalele de formă se referă la imperfecțiunile permise ale suprafețelor sau liniilor. Acest capitol detaliază zona de toleranță pentru controalele de formă (planeitate, rectiliniaritate, circularitate, cilindricitate) și cum să interpretați controalele de formă aplicate unei suprafețe sau unei caracteristici de dimensiune (FoS). Exercițiul de grup 2 va consolida înțelegerea controalelor de formă.

Capitolul 4: Datums

Datums sunt puncte, linii sau planuri teoretice, de referință, utilizate pentru a stabili un sistem de coordonate pentru o piesă. Acest capitol face diferența clară între Datum, Caracteristică Datum, Simulator Caracteristică Datum și Ținte Datum. Se va explora cum să selectați datums adecvate bazate pe funcția piesei și cum gradele de libertate sunt constrânse de diferite geometrii și secvențe de caracteristici datum. Un aspect important este identificarea dacă un datum este aplicat unei suprafețe sau unei caracteristici de dimensiune și când să utilizați și cum funcționează deplasarea datumului (Datum Shift). Multiple exerciții (3, 4, 5) vor aprofunda înțelegerea figurilor datum, selecției datumului și deplasării datumului.

Capitolul 5: Toleranțe de Profil

Toleranțele de profil controlează forma unei suprafețe sau a unei linii. Acest capitol detaliază aplicarea toleranței de profil și efectul său asupra formei, dimensiunii, locației și orientării, atunci când se adaugă diferite datums la cadrul de control al caracteristicii. Exercițiul de grup 6 va oferi practică în aplicarea profilului.

Capitolul 6: Orientare

Controalele de orientare (perpendicularitate, paralelism, unghiularitate) definesc relația unghiulară a unei caracteristici față de un datum. Capitolul explică controalele de orientare aplicate unei suprafețe și unei FoS, precum și zona de toleranță pentru aceste controale. Exercițiul de grup 7 se va concentra pe orientare.

Capitolul 7: Poziție

Controlul de poziție este probabil cel mai puternic și cel mai utilizat control GD&T, specificând locația unei caracteristici. Acest capitol interpretează controlul de poziție RFS cu toleranță la MMC, zona de toleranță pentru controlul de poziție și interpretează controlul compozit, relațiile și zonele de toleranță. Se vor discuta și gradele de libertate. Exercițiul de grup 8 va oferi o înțelegere practică a poziției.

Capitolul 8: Alte Tipuri de Locații

Acest capitol acoperă controalele de locație mai puțin frecvente, dar importante, cum ar fi Runout (circular și total), Simetria și Concentricitatea. Se va discuta despre stările liberă și restrânsă, elementele unei constrângeri complete și utilizarea modificatorului de stare liberă. Exercițiul de grup 9 va cuprinde dimensionarea și toleranțarea generală.

Cui Se Adresează Acest Curs?

Acest curs este esențial pentru o gamă largă de profesioniști din industrie, inclusiv:

• Ingineri de Produs: Pentru a proiecta piese conform intenției funcționale și pentru a comunica eficient cu fabricația.
• Designeri CAD: Pentru a crea desene tehnice precise și conforme standardelor.
• Supervizori de Producție: Pentru a înțelege cerințele de fabricație și a optimiza procesele.
• Personalul de Calitate: Pentru a efectua inspecții precise și a asigura conformitatea produselor.
• Manageri de Programe: Pentru a înțelege riscurile și oportunitățile asociate cu toleranțele inginerești.
• Oricine: Care creează sau citește desene mecanice și dorește să-și îmbunătățească competențele tehnice.

Materiale de Curs și Recomandări

Fiecare participant va primi material de curs extins, conceput pentru a fi o resursă valoroasă și după încheierea cursului. Este important de menționat că Omnex (sau furnizorul de curs) nu furnizează copii ale standardului ASME Y14.5-2018 în timpul cursurilor de instruire. Prin urmare, clienții sunt puternic încurajați să aibă propria lor copie a standardului pentru referință și studiu aprofundat. Această resursă este fundamentală pentru aplicarea corectă a conceptelor GD&T.

Prețuri și Înregistrare: Investiția în Precizie

Prețurile cursurilor sunt dependente de locație și pot varia. Cu toate acestea, există oportunități de a beneficia de reduceri semnificative:

• Înregistrare cu 60 de zile în avans: Beneficiați de o reducere de 10% din prețul cursului.
• Înregistrare cu 30 de zile în avans: Beneficiați de o reducere de 5% din prețul cursului.

Această structură de preț încurajează planificarea timpurie și vă permite să maximizați valoarea investiției dumneavoastră în educație. Vă recomandăm să verificați site-ul oficial sau să contactați direct pentru informații specifice despre prețurile pentru locația dumneavoastră.

Întrebări Frecvente (FAQ) despre GD&T și Curs

1. Ce este exact GD&T?

GD&T (Geometric Dimensioning and Tolerancing) este un limbaj simbolic standardizat utilizat pe desenele tehnice pentru a defini cerințele geometrice ale pieselor, cum ar fi forma, orientarea, locația și profilul. Este un instrument critic pentru comunicarea precisă a intenției de design.

2. De ce este important să învăț GD&T?

Învățarea GD&T este crucială pentru a reduce ambiguitatea în desenele inginerești, a îmbunătăți comunicarea între departamente, a asigura interschimbabilitatea pieselor, a optimiza costurile de fabricație prin toleranțe mai flexibile și a îmbunătăți calitatea generală a produsului.

3. Cui se adresează acest curs de Fundamente GD&T?

Cursul este ideal pentru ingineri de produs, designeri CAD, supervizori de producție, personal de calitate, manageri de programe și oricine este implicat în crearea, citirea sau interpretarea desenelor mecanice.

4. Ce este o caracteristică datum?

O caracteristică datum este o suprafață, o linie sau un punct real pe o piesă care este utilizată pentru a stabili un datum, adică o referință teoretică, precisă, de la care se măsoară alte caracteristici.

5. Ce înseamnă toleranța bonus în GD&T?

Toleranța bonus este o toleranță suplimentară permisă pentru o caracteristică de dimensiune (cum ar fi un orificiu sau un ax) atunci când aceasta se abate de la condiția sa de material maxim (MMC). Aceasta oferă o flexibilitate mai mare în fabricație fără a compromite funcționalitatea.

6. Este standardul ASME Y14.5-2018 inclus în materialele de curs?

Nu, materialele de curs extinse sunt furnizate, dar standardul ASME Y14.5-2018 în sine nu este inclus. Este puternic recomandat ca participanții să-și procure propria copie a standardului pentru referință.

7. Pot aduce propriile mele desene tehnice la curs?

Da, sunteți încurajat să aduceți exemple de desene tehnice din activitatea dumneavoastră pentru discuții în clasă sau consultări private cu instructorul. Aceasta poate îmbunătăți semnificativ relevanța cursului pentru nevoile dumneavoastră specifice.

Concluzie

Înțelegerea și aplicarea corectă a GD&T este o abilitate fundamentală în ingineria modernă. Acest curs de Fundamente GD&T oferă o bază solidă, de la concepte teoretice la aplicații practice, permițându-vă să navigați cu încredere în complexitatea desenelor tehnice. Investiția în această instruire nu este doar o investiție în dezvoltarea profesională individuală, ci și o investiție strategică în îmbunătățirea calității produselor, reducerea costurilor și eficientizarea proceselor în cadrul organizației dumneavoastră. Nu ratați ocazia de a deveni un expert în precizie și de a contribui semnificativ la succesul proiectelor inginerești. Înscrieți-vă acum și transformați modul în care abordați designul și fabricația!
