Ghid Complet pentru Fitinguri de Furtun

Fitingurile de furtun sunt componente esențiale, adesea subestimate, care joacă un rol crucial în conectarea furtunurilor la diverse echipamente. Fie că este vorba despre transferul de fluide, gaze sau alte materiale, în aplicații industriale, hidraulice sau pneumatice, alegerea și instalarea corectă a acestor piese mici, dar puternice, sunt fundamentale pentru buna funcționare, siguranță și eficiență a oricărui sistem. Un fiting bine ales și corect instalat previne scurgerile costisitoare, reduce riscul de accidente și asigură performanța optimă a echipamentelor. Acest ghid detaliază importanța fitingurilor de furtun, tipurile lor principale și factorii esențiali de care trebuie să țineți cont pentru a face alegerea potrivită.

De Ce Sunt Fitingurile de Furtun Atât de Importante?

Rolul fitingurilor de furtun depășește simpla conexiune fizică. Ele sunt verigi critice în lanțul de integritate al unui sistem. Într-o aplicație hidraulică, de exemplu, unde presiunile pot fi extrem de ridicate, o conexiune slabă poate duce la cedarea furtunului, scurgeri de lichid sub presiune care pot provoca răni grave sau chiar deces. În sistemele pneumatice, scurgerile de aer comprimat, deși mai puțin periculoase din punct de vedere fizic, pot genera pierderi semnificative de energie și costuri operaționale crescute. Fitingurile asigură o etanșeitate perfectă, rezistă la vibrații, la fluctuațiile de presiune și temperatură, și permit o întreținere eficientă a sistemului. Ele sunt, în esență, garanția că sistemul dumneavoastră funcționează conform specificațiilor, fără întreruperi neprevăzute sau riscuri. Investiția în fitinguri de calitate și în instalarea corectă contribuie la longevitate și la reducerea costurilor pe termen lung.

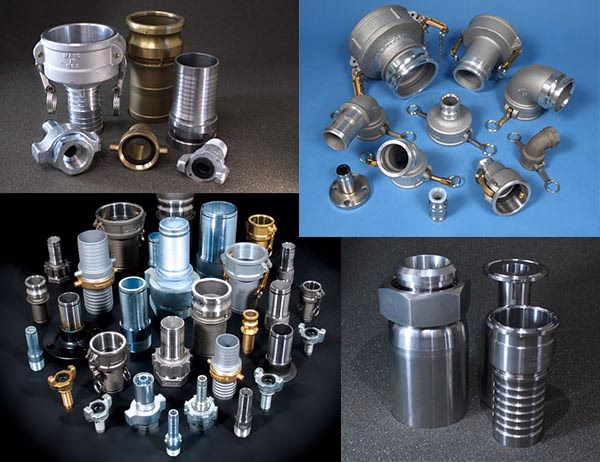

Tipuri Comune de Fitinguri de Furtun și Aplicațiile Lor

Fitinguri Filetate

Fitingurile filetate sunt printre cele mai răspândite tipuri, recunoscute pentru versatilitatea și fiabilitatea lor. Acestea se bazează pe filete interioare (mamă) și exterioare (tată) care se înșurubează pentru a crea o conexiune sigură și rezistentă la scurgeri. Există două categorii principale de filete utilizate pe scară largă:

• NPT (National Pipe Thread): Predominante în America de Nord, fitingurile NPT au un filet conic care se strânge pe măsură ce este înșurubat, asigurând o etanșare puternică. Conicitatea ajută la crearea unei etanșări metal pe metal, deși adesea se utilizează materiale de etanșare suplimentare (bandă de teflon sau pastă de etanșare) pentru o siguranță sporită.
• BSP (British Standard Pipe): Comune în Europa și Asia, fitingurile BSP pot fi paralele (BSPP) sau conice (BSPT). Fitingurile BSPP necesită o garnitură suplimentară (cum ar fi un O-ring sau o șaibă) pentru a preveni scurgerile, deoarece filetele lor sunt paralele și nu oferă o etanșare conică. Fitingurile BSPT, similar cu NPT, sunt conice și se bazează pe o etanșare metal pe metal.

Fitingurile filetate sunt ideale pentru aplicațiile cu presiune moderată și unde conexiunile trebuie dezasamblate frecvent pentru întreținere sau înlocuire. Ele sunt utilizate pe scară largă în instalații de apă, gaze, sisteme hidraulice de joasă presiune și în multe procese industriale.

Fitinguri cu Conectare Rapidă

Dacă viteza și ușurința de utilizare sunt prioritare, fitingurile cu conectare rapidă sunt soluția. Acestea permit conectarea și deconectarea rapidă a furtunurilor fără a necesita unelte, grație unui mecanism de tip „push-to-connect” cu mecanisme de blocare integrate, care asigură o potrivire sigură. Sunt extrem de populare în sistemele pneumatice, liniile hidraulice și aplicațiile de transfer de fluide unde eficiența operațională este crucială.

Aceste fitinguri sunt omniprezente în industrii precum cea auto, agricultură și producție, unde echipamentele sunt conectate și deconectate frecvent, economisind timp prețios și efort. Ele contribuie semnificativ la optimizarea fluxurilor de lucru și la reducerea timpilor morți, sporind performanța generală a operațiunilor.

Fitinguri cu Flanșă

Pentru aplicații care implică presiuni extrem de înalte și furtunuri cu diametre mari, fitingurile cu flanșă sunt alegerea de top. Acestea constau dintr-o față plană cu orificii pentru șuruburi, care se aliniază cu o flanșă similară, fiind fixate împreună cu șuruburi și o garnitură pentru a preveni scurgerile. Designul lor robust le face ideale pentru a rezista la condiții severe.

Fitingurile cu flanșă sunt utilizate în mod obișnuit în sistemele hidraulice de mare putere, conductele de petrol și gaze, și în mașinile grele, unde sunt necesare conexiuni extrem de rezistente și etanșe, capabile să suporte sarcini considerabile. Ele sunt o garanție a siguranței și stabilității în medii de lucru solicitante.

Fitinguri cu Barbetă

Fitingurile cu barbetă sunt soluții simple, economice și ușor de instalat, ideale pentru aplicațiile de joasă presiune. Acestea prezintă capete striate sau cu barbetă care aderă la interiorul furtunului atunci când sunt introduse. Pentru a asigura o etanșare strânsă și sigură, ele sunt de obicei fixate cu o clemă sau prin sertizare (crimp). Simplitatea lor le face o opțiune atractivă pentru o gamă largă de utilizări.

Sunt frecvent întâlnite în linii de combustibil, furtunuri de aer, sisteme de irigații și alte aplicații unde presiunea nu este un factor critic, dar o conexiune fiabilă este esențială. Costul redus și ușurința de asamblare le fac populare pentru aplicații temporare sau mai puțin solicitante.

Fitinguri Camlock

Cunoscute și sub denumirea de cuplaje cam și canelură, fitingurile camlock oferă o conexiune rapidă și sigură pentru furtunurile utilizate în manipularea fluidelor. Ele sunt compuse dintr-o parte masculină și una feminină care se blochează împreună folosind brațe cam. Mecanismul lor de blocare este intuitiv și eficient, permițând o cuplare și decuplare rapidă.

Fitingurile camlock sunt utilizate pe scară largă în industrii precum prelucrarea chimică, petrol și gaze, și în sectorul alimentar și al băuturilor, pentru transferul rapid și sigur de lichide și materiale vrac uscate. Ele sunt apreciate pentru rezistența lor la coroziune și pentru capacitatea de a face față unei game variate de substanțe, contribuind la eficiența proceselor de transfer.

Fitinguri cu Compresie

Fitingurile cu compresie creează o etanșare etanșă în jurul furtunului sau tubului prin aplicarea unei forțe de compresie. Acestea sunt alcătuite dintr-o piuliță, un inel de compresie (ferulă) și un corp de fiting. Pe măsură ce piulița este strânsă, ferula se comprimă împotriva tubului, formând o etanșare sigură și rezistentă la scurgeri, fără a necesita lipire sau filetare.

Sunt utilizate în mod obișnuit în liniile de gaz, sistemele de apă și aplicațiile hidraulice unde este necesară o rezistență ridicată la presiune și o fiabilitate pe termen lung. Designul lor permite o instalare relativ ușoară și o demontare simplă, dacă este necesar, fiind o soluție robustă și durabilă.

Factori Cruciali în Alegerea Fitingurilor de Furtun

Selectarea fitingului de furtun corect este esențială pentru a asigura performanță optimă și siguranță. Iată principalii factori de luat în considerare:

• Compatibilitatea Materialului: Este vital să alegeți fitinguri fabricate din materiale compatibile cu fluidele sau gazelor care vor fi transferate. Materiale comune includ alamă (pentru aplicații generale de apă/aer), oțel inoxidabil (pentru substanțe corozive sau aplicații sanitare), plastic (pentru anumite substanțe chimice sau costuri reduse) și oțel carbon (pentru hidraulică generală). Incompatibilitatea poate duce la coroziune, degradarea fitingului sau contaminarea fluidului, afectând longevitatea sistemului.
• Presiunea Nominală: Asigurați-vă că fitingul poate gestiona presiunea maximă de operare a sistemului fără risc de cedare. Depășirea presiunii nominale poate cauza scurgeri, ruperea fitingului sau chiar explozii. Verificați atât presiunea de lucru, cât și presiunea de spargere (burst pressure) a fitingului și furtunului pentru a garanta siguranța operațională.
• Toleranța la Temperatură: Luați în considerare intervalul de temperatură de operare. Temperaturile extreme pot afecta integritatea materialelor fitingului și a garniturilor, ducând la pierderea etanșeității sau la degradarea prematură. Unele materiale devin fragile la frig, în timp ce altele își pierd rezistența la căldură, compromițând fiabilitatea conexiunii.
• Cerințele Aplicației: Determinați dacă sunt necesare caracteristici specifice, cum ar fi capacitatea de deconectare rapidă, rezistența la coroziune, rezistența la vibrații sau cerințe speciale de etanșare. De exemplu, în industria alimentară, fitingurile trebuie să respecte standarde igienice stricte. O înțelegere clară a acestor cerințe asigură alegerea optimă.
• Dimensiunea și Tipul Furtunului: Potriviți dimensiunea și tipul fitingului cu specificațiile furtunului pentru o potrivire sigură și etanșă. Un fiting prea mic sau prea mare poate duce la scurgeri sau la o conexiune nesigură. Verificați diametrul interior (ID) și diametrul exterior (OD) al furtunului, precum și standardele de sertizare, pentru a preveni defecțiunile.

Importanța Instalării Corecte

Chiar și cele mai bune fitinguri de furtun pot eșua dacă nu sunt instalate corect. O instalare necorespunzătoare este o cauză majoră a scurgerilor și a defecțiunilor sistemului. Iată câteva aspecte esențiale ale instalării corecte:

• Curățenie: Asigurați-vă că atât fitingul, cât și capătul furtunului sunt curate și lipsite de orice resturi, murdărie sau particule care ar putea compromite etanșarea. O suprafață curată este fundamentală pentru o etanșare perfectă.
• Unelte Potrivite: Utilizați instrumentele adecvate pentru strângere, cum ar fi chei dinamometrice, pentru a aplica cuplul corect. Strângerea excesivă poate deteriora filetele sau corpul fitingului, în timp ce o strângere insuficientă poate duce la scurgeri. Respectarea specificațiilor producătorului este crucială.
• Aliniere: Asigurați-vă că fitingurile sunt aliniate corect pentru a preveni forțarea sau tensionarea neuniformă a conexiunii. Fitingurile strânse incorect sau sub un unghi pot fi predispuse la cedare prematură sub presiune sau vibrații.
• Inspecție Regulată: Inspectați periodic fitingurile pentru semne de uzură, deteriorare, coroziune sau scurgeri. Orice semn de degradare ar trebui să ducă la înlocuirea imediată a fitingului, prevenind astfel defecțiuni majore și sporind siguranța.

Fitingurile aliniate greșit sau strânse excesiv pot duce la scurgeri, ineficiență a sistemului și pericole pentru siguranță, inclusiv ruperea furtunului sub presiune sau expunerea la substanțe periculoase. O instalare meticuloasă este o investiție în buna funcționare și longevitate a sistemului dumneavoastră.

Tabel Comparativ: Tipuri de Fitinguri de Furtun

Întrebări Frecvente (FAQ)

Ce este un fiting de furtun și de ce este esențial?

Un fiting de furtun este o componentă mecanică utilizată pentru a conecta un furtun la un alt furtun, la o valvă, la o pompă sau la un alt echipament. Este esențial pentru a asigura un transfer sigur și eficiență al fluidelor sau gazelor, prevenind scurgerile, menținând presiunea sistemului și contribuind la integritatea și siguranța operațională a întregului ansamblu.

Cum aleg fitingul potrivit pentru aplicația mea?

Alegerea fitingului potrivit implică evaluarea mai multor factori cheie: tipul de fluid transferat (compatibilitate materială), presiunea și temperatura de operare a sistemului, cerințele specifice ale aplicației (ex: necesitatea deconectării rapide, rezistența la coroziune) și, nu în ultimul rând, dimensiunea și tipul furtunului cu care va fi conectat. Consultarea specificațiilor tehnice și, dacă este necesar, a unui specialist, este crucială pentru a garanta performanța sistemului.

Pot folosi fitinguri de la producători diferiți?

Deși unele fitinguri pot părea interschimbabile, este, în general, nerecomandat să amestecați fitinguri de la producători diferiți. Există mici variații în dimensiuni, toleranțe și materiale care pot compromite etanșeitatea și fiabilitatea pe termen lung, ducând la scurgeri, defecțiuni premature sau chiar cedări catastrofale. Este întotdeauna cel mai bine să respectați standardele de compatibilitate și recomandările producătorului pentru a asigura siguranța și integritatea sistemului.

Cât de des ar trebui să inspectez fitingurile?

Frecvența inspecției depinde de severitatea și fiabilitatea critică a aplicației, precum și de condițiile de operare. Pentru aplicații critice sau în medii dure, inspecțiile ar trebui să fie zilnice sau săptămânale. În general, o inspecție vizuală regulată pentru semne de uzură, coroziune, fisuri sau scurgeri este recomandată. Orice anomalie trebuie investigată imediat și, dacă este necesar, componenta trebuie înlocuită pentru a menține siguranța și eficiența.

Care sunt semnele comune ale unui fiting defect sau uzat?

Semnele comune includ scurgeri vizibile (chiar și picături mici), coroziune (rugină, decolorare), fisuri sau deformări ale corpului fitingului sau ale piulițelor, dificultăți la conectare sau deconectare și zgomote neobișnuite provenind de la conexiune. O presiune redusă a sistemului fără o cauză evidentă poate indica, de asemenea, o scurgere la nivelul unui fiting, semnalând o potențială compromitere a performanței și siguranței.

Ce rol joacă materialul fitingului în selectarea sa?

Materialul fitingului este un factor determinant deoarece trebuie să fie compatibil cu fluidul transportat, cu temperatura de operare și cu mediul ambiant. Alegerea materialului greșit poate duce la degradarea chimică, coroziune, pierderea rezistenței mecanice sau chiar la contaminarea fluidului. De exemplu, oțelul inoxidabil este preferat pentru medii corozive sau aplicații sanitare, în timp ce alama este adesea suficientă pentru apă și aer. Materialul influențează direct longevitatea și fiabilitatea fitingului.

Concluzie

Înțelegerea diverselor tipuri de fitinguri de furtun și a aplicațiilor lor specifice este fundamentală pentru menținerea performanței și siguranței oricărui sistem. Alegerea corectă a fitingului, bazată pe o analiză atentă a factorilor de mediu și de operare, alături de o instalare impecabilă, sunt pași esențiali pentru a asigura longevitate și o operațiune lipsită de griji în sistemele dumneavoastră. Nu subestimați niciodată importanța acestor componente aparent minore; ele sunt cheia către un sistem eficient, sigur și fără probleme. Investiția în fitinguri de calitate și în cunoștințe adecvate de instalare se va traduce întotdeauna în economii pe termen lung și într-o operațiune cu fiabilitate sporită.
