Instalarea Deraiorului Față: Ghid Complet

Un deraior față bine instalat și ajustat este esențial pentru o experiență de pedalat lină și eficientă. Indiferent dacă ești un ciclist pasionat sau un începător, înțelegerea mecanicii din spatele sistemului de schimbare a vitezelor îți poate îmbunătăți semnificativ performanța și plăcerea de a pedala. Evoluția tehnologică, în special inovațiile aduse de Shimano prin noile sale grupuri mecanice, a simplificat considerabil procesul de instalare și reglare, oferind în același timp o precizie sporită. Acest ghid detaliat te va purta pas cu pas prin procesul complet de instalare a unui deraior față modern, asigurându-te că fiecare schimbare de viteză este impecabilă.

Ce este un Deraior Față și De Ce Este Crucial?

Deraiorul față, o componentă cheie a sistemului de transmisie al bicicletei, are o funcție aparent simplă: mută lanțul între foile angrenajului. Cu toate acestea, importanța sa este adesea subestimată. Un deraior față reglat incorect poate duce la schimbări lente, zgomote enervante și, în cel mai rău caz, la căderea lanțului. Spre deosebire de deraiorul spate, care gestionează mai multe pinioane și menține tensiunea lanțului, deraiorul față operează cu o complexitate mecanică mai redusă, dar necesită o precizie de ajustare similară.

Primele concepte de deraior au apărut la începutul anilor 1900. De atunci, designul s-a rafinat, culminând cu inovații precum mecanismul 'toggle' de la Shimano, introdus cu Dura-Ace R9100 în 2016 și extins ulterior la Ultegra (R8000), 105 (R7000) și GRX (FD-RX810, FD-RX400). Aceste noi designuri aduc multiple avantaje:

• Efort redus la manetă pentru schimbarea vitezelor.
• Mai multe opțiuni de rutare a cablului.
• Ajustare integrată a tensiunii cablului, eliminând necesitatea unui ajustor in-line.
• Setare precisă și ușoară.

Pe bicicletele de munte și gravel, a devenit predominantă configurația 1x (cu o singură foaie), eliminând necesitatea deraiorului față. Acest lucru simplifică transmisia, reduce greutatea și oferă o fiabilitate sporită în condiții de noroi. Cu toate acestea, pentru bicicletele de șosea, gravel și hibride, deraiorul față rămâne o componentă vitală pentru o gamă largă de viteze și o cadență optimă.

Tipuri de Montare a Deraiorului Față

Există două metode principale de montare a deraiorului față pe cadru, fiecare având particularitățile sale:

Montare cu Colier (Band-on): Aceste deraioare au un colier metalic cu balamale care se strânge în jurul tubului șeii. Sunt flexibile, permițând ajustări ușoare pe înălțime și sunt disponibile în diverse dimensiuni (34.9mm, 31.8mm, 28.6mm), adesea cu șaibe de adaptare.

Montare Braze-on (Direct-mount): Aceste deraioare se fixează direct pe o placă existentă pe cadrul bicicletei. Deși numele sugerează o lipire (brazing), în realitate, ele se atașează prin șuruburi la un suport dedicat. Există o mică ajustare pe înălțime și unghi, utilă la schimbarea foilor. Dacă cadrul tău este de tip band-on, dar dorești să utilizezi un deraior braze-on, există adaptoare disponibile.

Instrucțiunile din acest ghid se concentrează în principal pe montarea braze-on, dar odată ce deraiorul este fixat, pașii de aliniere, cablare și ajustare sunt identici pentru ambele tipuri.

Instrumente Necesare pentru Instalare

Pentru a instala corect un deraior față, vei avea nevoie de următoarele unelte:

• Cheie hexagonală (Allen) de 2mm
• Cheie hexagonală (Allen) de 4mm
• Cheie hexagonală (Allen) de 5mm
• Clește sau tăietor de cabluri
• Cheie dinamometrică (cu capete hexagonale de 4mm și 5mm) - Recomandată cu tărie pentru a evita deteriorarea filetelor.

Pregătirea Deraiorului Nou: Resetarea Bolțurilor

Înainte de a începe montarea fizică, este crucial să resetezi bolțurile deraiorului, mai ales dacă acesta nu este nou sau a fost deja folosit. Această etapă asigură o bază corectă pentru ajustările ulterioare.

Resetarea Bolțurilor de Limită Joasă și de Suport Cadru

Deșurubează (rotește în sens antiorar) următoarele două bolțuri până când sunt complet retrase: bolțul de limită joasă (L) și bolțul de suport cadru. Nu dorim ca aceste bolțuri să influențeze setarea inițială.

Resetarea Bolțului de Tensiune a Cablului

Îndepărtează capacul negru de plastic de pe partea superioară a deraiorului, rotindu-l în sens antiorar și ridicându-l. Deșurubează bolțul de tensiune a cablului și împinge maneta neagră de tensiune rotativă înapoi în carcasă. Aceasta este setarea inițială de zero tensiune.

Resetarea Bolțului de Limită Înaltă (H)

Deșurubează bolțul de limită înaltă până când poți ridica secțiunea superioară "toggle" a deraiorului de pe corpul acestuia. Apoi, strânge treptat bolțul de limită înaltă (rotind în sens orar). Secțiunea superioară se va deplasa în jos. Oprește-te când această secțiune se așează plat pe corpul deraiorului. Această setare asigură forța maximă de tragere a cablului pentru a schimba lanțul pe foaia mare. Ajustările fine vor urma.

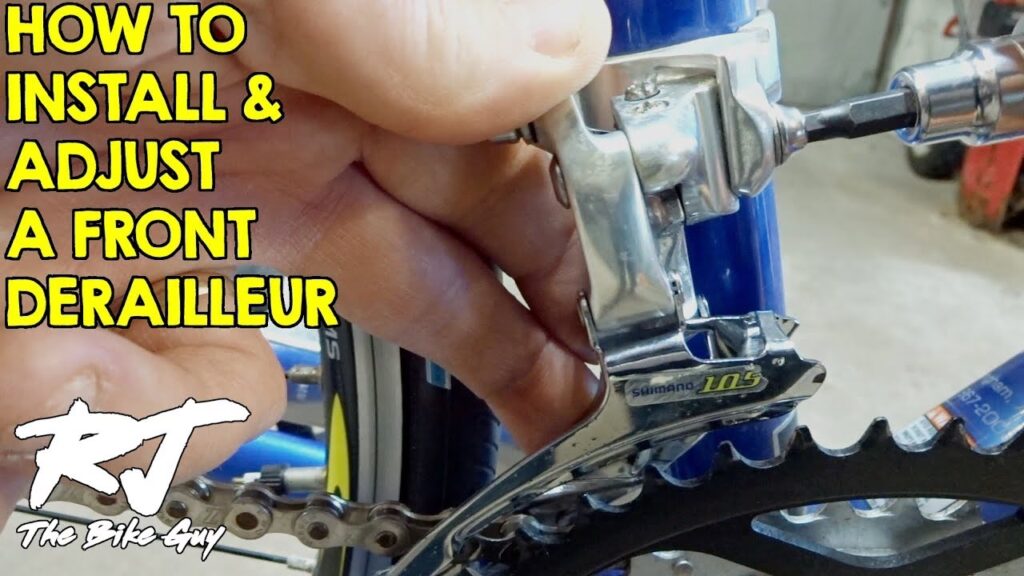

Montarea Deraiorului pe Bicicletă

Acum, că deraiorul este pregătit, îl putem monta pe cadru.

Deșurubează bolțul de montare al deraiorului și șaiba, apoi fixează deraiorul pe suportul braze-on de pe cadru. Șaiba curbată și bolțul se montează pe partea dreaptă a suportului. Strânge bolțul suficient cât să mențină deraiorul în poziție, dar să permită încă ajustări manuale. La acest pas, vei observa că deraiorul poate fi mișcat ușor pentru a-i ajusta poziția.

Ajustarea Înălțimii și Unghiului Deraiorului

Aceasta este o etapă critică pentru performanța optimă a schimbării.

Ajustarea Înălțimii: Slăbește bolțul de montare și glisează deraiorul în sus sau în jos până când există un spațiu de 1 până la 3mm între dinții foii mari și baza marginii exterioare a cuștii deraiorului. Rotește pedalele pentru a găsi cel mai înalt punct al dinților foii și asigură-te că spațiul se menține. Deraioarele noi vin adesea cu un autocolant din plastic pentru a ajuta la această ajustare.

Ajustarea Unghiului (Alinierea): Aliniază deraiorul față cu foaia mare. Shimano recomandă inițial un unghi în care partea din spate a deraiorului este înclinată cu 0.5 mm până la 1 mm spre interior față de foaia mare. Acest lucru va permite ca, după strângerea bolțului de suport al cadrului, deraiorul să devină perfect paralel cu foile. Dacă nu poți realiza această înclinare inițială, setează-l direct paralel cu foaia mare. Odată ce poziția este corectă, strânge bolțul de montare la un cuplu de 5 până la 7 Nm.

Bolțul de Suport Cadru și Placa de Protecție: Acest bolț, adesea ascuns, este vital pentru performanța schimbării, oferind un punct de contact secundar care contracarează forțele de schimbare. Rotește bolțul de suport (în sens orar) până când este aproape de cadru, dar nu îl atinge. Identifică zona de contact și aplică placa de protecție a cadrului (furnizată de Shimano) pentru a preveni deteriorarea vopselei. Odată fixată placa și deraiorul reajustat la înălțime și unghi, strânge bolțul de suport până când atinge placa. Dacă deraiorul este deja paralel, strânge-l doar până la contact. Dacă este ușor înclinat, strânge-l până devine paralel cu foaia mare.

Conectarea Cablului de Schimbare și Tensiunea Inițială

Unul dintre marile avantaje ale noilor deraioare Shimano este că nu necesită un ajustor de butoi in-line. Tensiunea cablului poate fi ajustată direct de la deraior.

• Apăsă maneta de schimbare stângă (interioară) de mai multe ori până nu mai face clic, asigurându-te că tot cablul este eliberat din manetă.
• Introdu cablul de schimbare de sub pedalier, prin orificiul de oprire a cablului situat pe partea din spate a deraiorului.
• Treci cablul pe sub șaiba argintie și trage-l spre tine, eliminând orice slăbiciune.
• Strânge moderat bolțul de prindere a cablului, astfel încât cablul să nu alunece în timpul testelor. Utilizează o cheie dinamometrică, strângând la 6 până la 7 Nm, pentru a evita deteriorarea filetului.

Înțelegerea Pozițiilor de Schimbare (Trim)

Pentru a ajusta corect tensiunea cablului, trebuie să înțelegem cele patru poziții de schimbare ale deraiorului față:

1. Poziția ÎNALTĂ (HIGH): Cea mai exterioară poziție, pentru foaia mare și pinioanele spate mici. Se obține prin apăsarea completă a manetei de frână stângi (pentru deraioare mecanice).
2. Poziția ÎNALTĂ TRIM (HIGH TRIM): O mică mișcare spre interior, pentru foaia mare și pinioanele spate mari. Se obține printr-o singură apăsare a manetei interioare mici.
3. Poziția JOASĂ (LOW): Mișcare mai amplă, pentru foaia mică și pinioanele spate mici. Se obține printr-o apăsare suplimentară a manetei interioare mici.
4. Poziția JOASĂ TRIM (LOW TRIM): Cea mai apropiată poziție de cadru, pentru foaia mică și pinioanele spate mari. Se obține printr-o ultimă apăsare a manetei interioare mici.

Dacă ai lanțul montat, rotește pedalele în timp ce schimbi vitezele pentru a facilita procesul.

Ajustarea Tensiunii Cablului cu Marcaje de Aliniere

Noile deraioare Shimano dispun de două marcaje vizuale care permit o ajustare precisă a tensiunii cablului, eliminând ghicitul. Urmează acești pași:

• Mută maneta de frână stângă complet spre dreapta (rotind pedalele), ducând deraiorul în poziția ÎNALTĂ.
• IMPORTANT: Apasă o dată maneta interioară mică pentru a muta deraiorul în poziția ÎNALTĂ TRIM.
• În această poziție, privește cele două marcaje de pe spatele deraiorului. Acestea trebuie să se alinieze pentru a forma o linie dreaptă. Ajustează bolțul de tensiune a cablului (identificat la pasul 1) până când liniile se aliniază perfect.
• Odată alinierea corectă, acționează manetele de schimbare de câteva ori prin toată plaja de mișcare, apoi revino la poziția ÎNALTĂ TRIM pentru a verifica alinierea. Fă ajustări minore dacă este necesar.

Dacă bolțul de tensiune nu poate ajusta suficient tensiunea, cablul este fie prea slăbit, fie prea strâns. Slăbește bolțul de prindere a cablului și ajustează cablul în sau în afară (conform pasului 6), apoi repetă acest pas.

Setarea Bolțului de Limită Înaltă (H)

Bolțul de limită înaltă controlează mișcarea exterioară a deraiorului. La noile deraioare 'toggle' de la Shimano, acesta funcționează diferit față de modelele vechi 'pivot'. Nu doar restricționează mișcarea, ci lucrează împreună cu tensiunea cablului, influențând poziția deraiorului în pozițiile LOW și HIGH TRIM.

Pentru a ajusta, poziționează lanțul pe foaia mare și pe cel mai mare pinion din spate (o combinație de angrenare încrucișată, deși nu recomandată pentru pedalat constant, este necesară pentru această ajustare).

• Mută maneta de frână stângă complet spre dreapta (rotind pedalele), ducând lanțul pe foaia mare.
• Schimbă lanțul pe cel mai mare pinion din spate.
• Important: Apasă o dată maneta interioară mică pentru a muta deraiorul în poziția ÎNALTĂ TRIM.
• Rotește încet pedalele și ajustează bolțul de limită înaltă până când există un spațiu de 0 până la 0.5mm între fața interioară frontală a cuștii deraiorului și lanț. Vrem cel mai mic spațiu posibil pentru a evita frecarea. Această ajustare poate fi delicată și poate necesita răbdare.

Setarea Bolțului de Limită Joasă (L)

Această ajustare stabilește cea mai joasă poziție la care deraiorul față poate schimba. Este esențială pentru a elimina frecarea lanțului pe fața interioară a deraiorului când bicicleta este în cel mai mic raport de viteză.

Pentru a ajusta, poziționează lanțul pe foaia mică și pe cel mai mare pinion din spate.

• Important: Apasă maneta interioară mică (rotind pedalele) până când maneta nu mai face clic, ajungând în poziția JOASĂ TRIM. Lanțul ar trebui să fie pe foaia mică.
• Schimbă lanțul pe cel mai mare pinion din spate.
• Rotește încet pedalele și ajustează bolțul de limită joasă până când există un spațiu de 0 până la 0.5mm între fața interioară a cuștii deraiorului și lanț. Începe cu un spațiu foarte conservator.

Dacă bolțul de limită joasă este strâns prea mult, poate anula poziția LOW TRIM, iar schimbarea între LOW și LOW TRIM nu va produce mișcare vizibilă a deraiorului.

Verificarea Finală și Soluționarea Problemelor

După ce ai parcurs toți pașii, este timpul pentru un test final, schimbând prin toate combinațiile de viteze posibile. Acum poți face ajustări fine ale bolțurilor de limită ÎNALTĂ și JOASĂ dacă există încă frecare a lanțului. Recomandăm și o tură scurtă de test pe un drum liniștit pentru a verifica frecarea în toate combinațiile de viteze în timpul mersului.

Probleme Comune și Soluții

Frecare persistentă a lanțului:

Dacă, după toți pașii, încă întâmpini frecare a lanțului în cușca deraiorului față, în special în pozițiile HIGH TRIM (foaia mare și penultimul pinion) sau HIGH (foaia mare și cel mai mic pinion), cauza cea mai probabilă este o tensiune a cablului prea slăbită sau prea strânsă. Deși marcajele de ajustare a tensiunii pot părea aliniate vizual, tensiunea cablului poate varia ușor. Fă ajustări mici și independente la bolțul de tensiune a cablului și la bolțul de limită înaltă până găsești o setare care elimină frecarea.

Considerații pentru Cadre cu Frâne pe Disc

Bicicletele de șosea cu frâne pe disc au un spațiu mai lat la butucul spate (135mm sau 142mm vs. 130mm pentru frânele pe jantă). Acest lucru plasează caseta cu 2.5mm mai spre exterior, iar Shimano nu a compensat prin mutarea foilor angrenajului. Astfel, unghiul lanțului poate fi mai accentuat de la foaia mică la pinioanele mici, putând cauza frecare. Lungimea chainstay-ului mai scurtă la unele cadre cu disc poate, de asemenea, influența linia lanțului. S-ar putea să fie necesar un compromis în setarea bolțului de limită înaltă pentru a elimina frecarea în combinațiile de viteze pe care le utilizezi cel mai des.

Compatibilitate și Întreținere

Compatibilitate: Un deraior pentru angrenaj dublu nu va funcționa cu unul triplu. De asemenea, deraioarele sunt specifice numărului de viteze (ex: 11-viteze nu cu 10-viteze), deoarece lățimea lanțului variază. Rapoartele de tragere a cablului diferă între mărci și chiar între versiuni mai vechi și mai noi ale aceluiași grup. Pentru performanță optimă, se recomandă să păstrezi deraiorul față în aceeași marcă și serie cu maneta de schimbare.

Întreținere: Deraiorul față este adesea neglijat. Curăță-l și degresează-l regulat, îndepărtând murdăria. Adaugă câteva picături de lubrifiant uscat pe pivoți pentru a preveni blocarea. Verifică cablurile și înlocuiește-le periodic, deoarece murdăria le degradează performanța. Asigură-te că și cușca deraiorului nu este îndoită și că nu există joc semnificativ în pivoți, deoarece ambele pot duce la frecare și schimbări proaste.

Derailoare Electronice (Di2): O Abordare Modernă

Sistemele de schimbare electronică, precum Shimano Di2 (Dura-Ace FD-R9250, Ultegra FD-R8150, 105 FD-R7150, GRX FD-RX825), simplifică și mai mult instalarea și ajustarea. Acestea utilizează un motor pentru a muta deraiorul, iar multe modele (Dura-Ace și Ultegra 12-viteze) nu au bolțuri de limită fizice, limitele fiind setate electronic prin aplicația mobilă E-Tube Cyclist.

Instalarea Di2 implică montarea deraiorului pe cadru (cu suport sau cu adaptor de bandă), conectarea cablurilor electrice și apoi utilizarea aplicației pentru a seta limitele. Procesul este ghidat, iar aplicația efectuează singură schimbările necesare pentru calibrare, cerându-ți doar să rotești pedalele și să ajustezi digital spațiul de 0-0.5mm sau 0.5-1.0mm între cușca deraiorului și lanț în combinațiile cheie de viteze.

Avantajul major al Di2 este trimming-ul automat. Sistemul ajustează automat poziția deraiorului pentru a preveni frecarea lanțului, oferind o experiență de pedalat silențioasă și eficientă, fără a fi nevoie de intervenția manuală a ciclistului.

Întrebări Frecvente

Sperăm că acest ghid detaliat te-a ajutat să înțelegi și să stăpânești arta instalării și ajustării deraiorului față. O bicicletă bine întreținută și reglată îți va oferi întotdeauna cele mai bune performanțe și cea mai mare plăcere la pedalat. Bucură-te de drum!
