Decodificarea Materialelor: Analiza Spectrelor de Impedanță

În lumea complexă a științei materialelor și a ingineriei, înțelegerea proprietăților intrinseci ale substanțelor este fundamentală pentru inovație și dezvoltare. Una dintre cele mai puternice tehnici analitice utilizate în acest scop este spectroscopia de impedanță electrochimică (EIS) sau dielectrice, care oferă o perspectivă profundă asupra comportamentului electric al materialelor. Totuși, datele brute obținute sub formă de spectre de impedanță necesită o interpretare riguroasă pentru a extrage informații semnificative. Aici intervine analiza cu circuite echivalente, o metodă esențială pentru a transforma punctele de date abstracte în modele fizice concrete, permițând cercetătorilor să decodifice fenomene complexe.

Acest articol explorează în detaliu procesul de potrivire a spectrelor de impedanță cu circuite echivalente, evidențiind importanța acestei tehnici, instrumentele software disponibile și elementele specifice utilizate. Vom naviga prin capacitățile unor programe de top precum WinFIT, -NOVA și Elchemea Analytical, oferind o imagine clară asupra modului în care aceste instrumente pot revoluționa abordarea dumneavoastră analitică.

Ce Este Analiza cu Circuite Echivalente pentru Spectrele de Impedanță?

Analiza cu circuite echivalente reprezintă o tehnică de modelare matematică prin care un spectru de impedanță, adesea obținut prin EIS, este aproximat de un circuit electric compus din elemente idealizate (rezistoare, condensatoare, inductoare) și/sau elemente mai complexe care simulează comportamente non-ideale (cum ar fi elementele de fază constantă - CPE, sau elementele de difuzie Warburg). Scopul principal este de a asocia fiecare componentă a circuitului echivalent cu un proces fizic specific care are loc în sistemul analizat, cum ar fi rezistența de transfer de sarcină, capacitatea stratului dublu, rezistența volumului materialului sau procesele de difuzie.

Această metodă se bazează pe potrivirea non-liniară a curbei (Non-Linear Least Squares - NLLS), unde un algoritm ajustează parametrii elementelor circuitului până când modelul teoretic se potrivește cât mai bine cu datele experimentale. Rezultatele acestei potriviri, adică valorile numerice ale parametrilor elementelor circuitului, oferă informații cantitative despre proprietățile intrinseci ale materialului sau interfeței investigate. De exemplu, într-o celulă electrochimică, un rezistor poate reprezenta rezistența electrolitului, iar un circuit paralel format dintr-un rezistor și un element de fază constantă (CPE) poate modela rezistența de transfer de sarcină și capacitatea stratului dublu la interfața electrod-electrolit.

De Ce Este Importantă Analiza Spectrelor de Impedanță?

Importanța acestei analize este multiplă și se extinde peste diverse domenii de cercetare și aplicații industriale. Prin potrivirea spectrelor de impedanță, cercetătorii pot:

• Caracteriza Materiale: Determina parametri fundamentali ai materialelor, cum ar fi conductivitatea ionică sau electronică, permitivitatea dielectrică, rezistența la coroziune sau proprietățile interfețelor.
• Înțelege Mecanisme: Obține o înțelegere profundă a proceselor fizico-chimice care au loc într-un sistem, cum ar fi cinetica reacțiilor electrochimice, mecanismele de transport de ioni, relaxarea dielectrică sau comportamentul de degradare al materialelor.
• Dezvolta Materiale Noi: Ghida sinteza și optimizarea materialelor cu proprietăți specifice, testând impactul modificărilor compoziționale sau structurale.
• Monitoriza Performanța: Urmări evoluția proprietăților unui sistem în timp, de exemplu, îmbătrânirea bateriilor, degradarea acoperirilor protectoare sau performanța senzorilor.
• Controlul Calității: Asigura consistența și calitatea produselor finite prin evaluarea rapidă a proprietăților cheie.

Fără analiza cu circuite echivalente, datele de impedanță ar rămâne un set complex de puncte, dificil de interpretat și de transformat în informații acționabile.

Cum se Realizează Potrivirea unui Spectru de Impedanță?

Procesul de potrivire a unui spectru de impedanță într-un circuit electric echivalent implică câțiva pași cheie, care sunt facilitați semnificativ de software-ul specializat:

1. Achiziția Datelor: Spectrul de impedanță este obținut experimental folosind un potentiostat/galvanostat sau un analizor de impedanță. Datele sunt de obicei înregistrate ca impedanță complexă (Z' și Z'') în funcție de frecvență.
2. Încărcarea Fișierului: Primul pas în majoritatea programelor software este încărcarea fișierului de date. Multe programe acceptă formate diverse, inclusiv cele comune de la instrumentele comerciale (ex: ZPlot/ZView).
3. Asamblarea Circuitului Echivalent: Aceasta este o etapă crucială și necesită cunoștințe prealabile despre sistemul fizic studiat. Utilizatorul construiește modelul circuitului prin selectarea și conectarea elementelor electrice disponibile (rezistoare, condensatoare, elemente de fază constantă, etc.) într-o configurație serie și/sau paralelă. Software-ul modern oferă o interfață grafică intuitivă pentru această operațiune.
4. Estimarea Valorilor Inițiale: Pentru ca algoritmul de potrivire non-liniară să funcționeze eficient, este adesea necesar să se furnizeze valori inițiale aproximative pentru parametrii fiecărui element din circuit. O estimare bună poate reduce timpul de calcul și poate preveni blocarea algoritmului în minime locale. Software-ul avansat oferă metode pentru a obține automat valori de pornire rezonabile.
5. Efectuarea Potrivirii: Odată ce circuitul este asamblat și valorile inițiale sunt setate, utilizatorul inițiază procesul de potrivire. Algoritmul ajustează iterativ parametrii circuitului până când eroarea dintre datele modelate și cele experimentale este minimizată. Această operațiune este adesea realizată cu un singur clic în programele moderne.
6. Analiza Rezultatelor: După finalizarea potrivirii, software-ul furnizează valorile optime ale parametrilor, erorile asociate și, de obicei, o măsură a calității potrivirii (ex: chi-pătrat redus). Rezultatele pot fi descărcate instantaneu și pot fi utilizate pentru a efectua potriviri suplimentare, rafinând modelul.

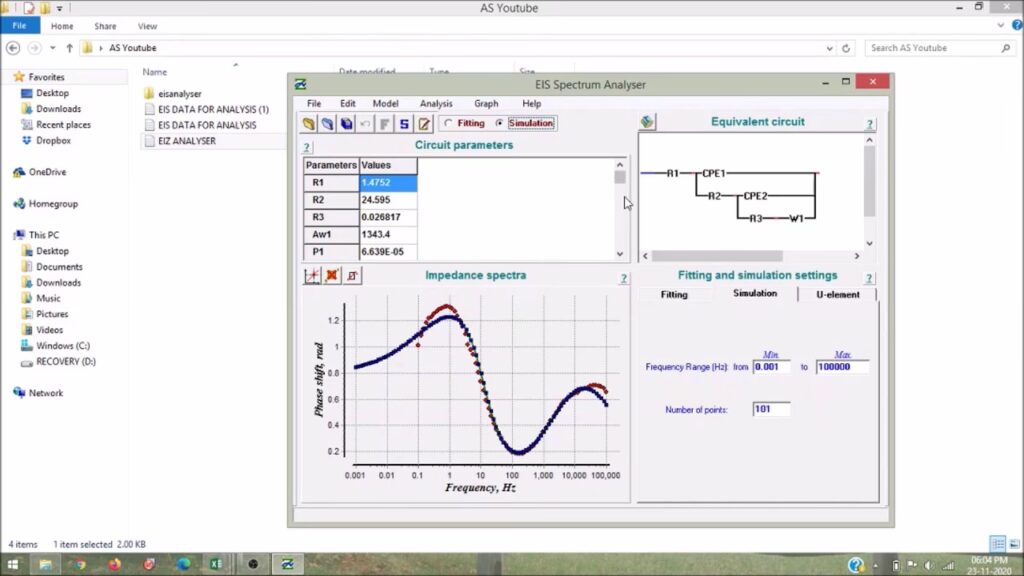

7. Vizualizarea Datelor: Software-ul permite vizualizarea datelor experimentale și a curbei potrivite pe diverse ploturi (Nyquist, Bode, admitanță, capacitanță complexă etc.) pentru o evaluare vizuală a calității potrivirii.

Instrumente Software pentru Potrivirea Impedanței

Piața oferă o gamă largă de instrumente software, fiecare cu propriile sale avantaje și caracteristici. Iată o comparație a unora dintre cele mai notabile:

WinFIT (NOVOCONTROL)

Dezvoltat de NOVOCONTROL, WinFIT este un software robust, conceput pentru cercetătorii care analizează spectre dielectrice și de impedanță. Se distinge prin tehnicile avansate de potrivire a curbelor, asigurând o determinare rapidă și precisă a parametrilor materialelor. Caracteristicile sale cheie includ:

• Potrivire Non-Liniară Avansată: Capacitate de a efectua potriviri non-liniare în domeniul frecvenței, temperaturii și timpului.
• Funcții de Potrivire Speciale: Include o librărie extinsă de funcții specifice pentru analiza dielectrică, cum ar fi Havriliak Negami, Cole Cole, Cole Davidson, Debye, Vogel-Fulcher și Williams Landel Ferry (WLF). Acestea sunt esențiale pentru modelarea comportamentului polimerilor și al altor materiale complexe.
• Evaluare Automată a Seriilor de Spectre: Poate evalua automat o serie de spectre înregistrate la temperaturi diferite, simplificând analiza datelor dependente de temperatură și creând ploturi master.
• Separarea Contribuțiilor: Abilitatea de a separa contribuțiile de relaxare de cele de conductivitate, oferind o înțelegere mai clară a proceselor dominante.
• Transformare Domeniu Timp: Convertește datele dielectrice din domeniul frecvenței în domeniul timpului prin transformata Fourier numerică, sprijinind reprezentări complete ale domeniului timpului.
• Conectare și Corecție Date: Permite manipularea ușoară a punctelor de date (ștergere, inserare, deplasare) și conectarea curbelor măsurate în diferite game de frecvență cu analizoare diferite.
• Compatibilitate: Suportă sistemele de operare Windows 11, 10, 8, 7 (atât versiuni pe 64, cât și pe 32 de biți).

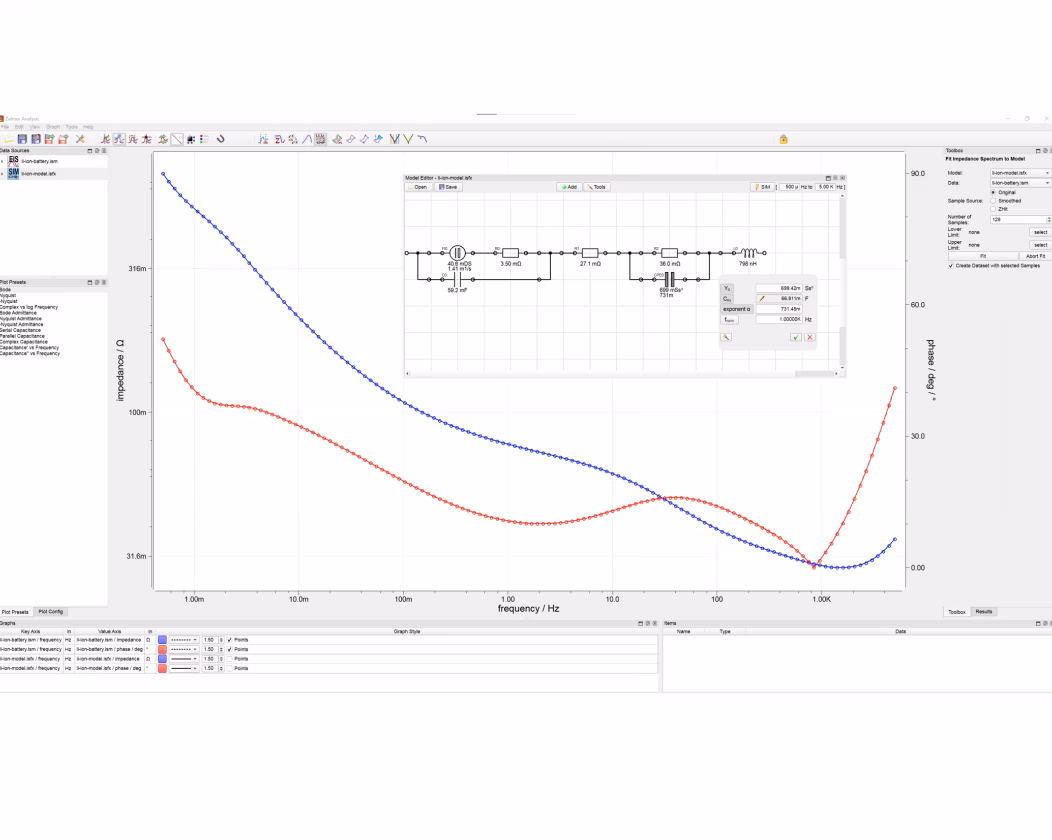

-NOVA (AUTOLAB)

-NOVA este un program care vine la pachet cu software-ul AUTOLAB și este recunoscut pentru interfața sa ușor de utilizat. Deși este restricționat la datele AUTOLAB, beneficiază de un aspect important: este o soluție open source pentru anumiți utilizatori. Acest lucru este un avantaj imens dacă doriți să testați impedanțe care nu au fost încă implementate în software-ul comercial. Flexibilitatea open source permite utilizatorilor avansați să își adapteze și să își extindă capacitățile de analiză.

Elchemea Analytical

Elchemea Analytical este o aplicație gratuită și open source (distribuită sub licența GPL), ușor de utilizat, destinată utilizatorilor deja familiarizați cu spectroscopia de impedanță (EIS). Fiind bazată pe browser, nu necesită instalare pe client, ceea ce o face extrem de accesibilă. Caracteristicile sale principale includ:

• Simulare și Potrivire NLLS: Permite atât simularea circuitelor, cât și potrivirea non-liniară.
• Elemente de Impedanță Multiple: Include elemente standard discrete (L, R, C, H, Q) și elemente bazate pe difuzie (W, O, Od, G, Gd, T, Td).
• Elemente de Impedanță Combinate Specializate: Oferă direct elemente predefinite cum ar fi RC paralel, RQ paralel și RL paralel, care sunt configurații foarte comune în EIS.
• Crearea de Elemente Personalizate: Posibilitatea de a crea elemente de impedanță complexe personalizate prin conexiuni serie și/sau paralel, utilizând elemente container. Aceasta oferă o flexibilitate enormă pentru modele unice.
• Estimare Ușoară a Valorilor de Pornire: Metode ușor de utilizat pentru a obține valori inițiale bune pentru parametrii liberi înainte de potrivire.
• Grafică de Calitate pentru Publicații: Produce grafice de înaltă calitate folosind Gnuplot(c), esențiale pentru publicațiile științifice. Un aspect notabil este capacitatea de a genera ploturi de impedanță cu un raport de aspect unitar fix (un semicerc este într-adevăr un semicerc), prevenind concluziile greșite cauzate de deformarea grafică.
• Ploturi Multiple: Posibilitatea de a plota în planul Admitanței, Modulului Complex și Capacitanței Complexe, pe lângă planul Impedanței, și de a suprapune mai multe ploturi de impedanță pe aceeași grafică pentru comparație ușoară.
• Compatibilitate Fișiere: Acceptă multiple formate de fișiere, inclusiv fișiere ZPlot(R) / ZView(tm).

Tabel comparativ Software de Analiză Impedanță:

Elemente Comune de Impedanță și Combinații Specializate

În construirea circuitelor echivalente, se utilizează o varietate de elemente, fiecare reprezentând un aspect fizic al sistemului:

• R (Rezistor): Reprezintă o rezistență pur ohmică, cum ar fi rezistența electrolitului, a contactelor sau a materialului volumetric.
• C (Condensator): Modelează o capacitate pură, cum ar fi capacitatea geometrică a unui material dielectric sau capacitatea stratului dublu electrochimic ideal.
• L (Inductor): Simulează inductanța, adesea asociată cu cablurile de testare sau cu procesele inductive la frecvențe foarte înalte.
• Q (Element de Fază Constantă - CPE): Un element non-ideal, extrem de comun, care modelează comportamentul non-uniform al interfețelor sau al materialelor cu distribuție de timpi de relaxare. Este descris de o 'capacitate' (Q0) și un exponent (n), unde n=1 pentru un condensator ideal și n=0 pentru un rezistor ideal.
• W (Element Warburg): Reprezintă impedanța de difuzie, adesea întâlnită în procesele controlate de transportul speciilor electroactive în soluție. Există variante finite (W) și semi-infinite (Wo).
• Alte Elemente de Difuzie: Od (Warburg finit deschis), G, Gd, T, Td (elemente de linie de transmisie, pentru materiale poroase sau electrozi groși).

Combinații Specializate: Software-uri precum Elchemea Analytical oferă predefinite combinații comune, care simplifică modelarea:

• RC Paralel: O rezistență (R) în paralel cu un condensator (C). Această combinație este frecvent utilizată pentru a modela procese de relaxare dielectrică sau la interfața electrod-electrolit, unde R reprezintă rezistența de transfer de sarcină și C capacitatea stratului dublu.
• RQ Paralel: O rezistență (R) în paralel cu un element de fază constantă (Q). Aceasta este o variantă mai realistă a circuitului RC, utilizată când comportamentul interfeței nu este ideal (adică nu este un condensator perfect).
• RL Paralel: O rezistență (R) în paralel cu un inductor (L). Mai puțin comun în EIS standard, dar poate apărea în anumite sisteme cu inductanță parazitară sau comportament inductiv.

Capacitatea de a crea elemente complexe personalizate prin conexiuni serie și/sau paralel este un atu major, permițând modelarea unor sisteme unice sau foarte specifice.

Beneficiile Instrumentelor Open Source în Analiza Impedanței

Instrumentele open source, precum Elchemea Analytical și anumite aspecte ale -NOVA, oferă avantaje semnificative în domeniul analizei impedanței:

• Accesibilitate: Sunt adesea gratuite, eliminând barierele financiare pentru cercetători, studenți și instituții cu bugete limitate.
• Transparență și Flexibilitate: Codul sursă fiind deschis, utilizatorii pot înțelege exact cum funcționează algoritmii, pot verifica metodele și chiar pot modifica sau extinde funcționalitatea software-ului pentru a se potrivi nevoilor lor specifice. Acest lucru este deosebit de util pentru testarea modelelor de impedanță care nu sunt implementate în software-ul comercial.
• Comunitate și Suport: O comunitate activă de utilizatori și dezvoltatori poate oferi suport, tutoriale și soluții la probleme, contribuind la îmbunătățirea continuă a software-ului.
• Lipsa Dependenței de Furnizor: Nu sunteți blocat într-un ecosistem proprietar, ceea ce oferă mai multă libertate în utilizarea datelor și a instrumentelor.
• Inovație: Natura colaborativă a dezvoltării open source poate duce la inovații mai rapide și la integrarea de noi metode de analiză.

Sfaturi pentru o Potrivire de Succes

Deși software-ul simplifică mult procesul, o potrivire de succes depinde și de expertiza utilizatorului:

• Calitatea Datelor Experimentale: Asigurați-vă că datele de impedanță sunt de înaltă calitate, fără zgomot excesiv sau erori de măsurare. Datele bune sunt esențiale pentru o potrivire precisă.
• Înțelegerea Sistemului Fizic: Alegeți un circuit echivalent care are o bază fizică plauzibilă. Un model care se potrivește bine matematic, dar nu are sens fizic, nu va oferi informații utile.
• Estimări Bune ale Valorilor Inițiale: O estimare inițială rezonabilă a parametrilor poate accelera convergența algoritmului și poate preveni blocarea în minime locale. Utilizați ploturile (Nyquist, Bode) pentru a face estimări vizuale.
• Analiza Reziduurilor: Verificați graficele de reziduuri (diferența dintre datele experimentale și cele modelate) pentru a identifica abateri sistematice care ar putea indica un model de circuit inadecvat.
• Validarea Statistică: Acordați atenție valorilor chi-pătrat (χ²) și erorilor parametrilor. O valoare mică a χ² indică o potrivire bună, iar erorile mici indică o determinare precisă a parametrilor.
• Nu Supra-Modelati: Evitați să adăugați prea multe elemente în circuit doar pentru a obține o potrivire perfectă. Un model mai simplu, dar fizic semnificativ, este de preferat.

Întrebări Frecvente (FAQ)

Ce este impedanța spectroscopică (EIS)?

EIS este o tehnică electrochimică care măsoară răspunsul unui sistem la aplicarea unui semnal electric alternativ (AC) de diferite frecvențe. Rezultatul este un spectru de impedanță, care oferă informații despre proprietățile electrice ale materialelor și interfețelor, cum ar fi rezistența, capacitatea și inductanța, în funcție de frecvență.

De ce este necesară analiza cu circuite echivalente?

Datele brute de impedanță (punctele de pe un plot Nyquist sau Bode) sunt complexe și nu oferă direct informații despre procesele fizice subiacente. Analiza cu circuite echivalente transformă aceste date într-un model interpretabil, permițând extragerea parametrilor cantitativi și înțelegerea mecanismelor care au loc în sistem.

Pot folosi date de la orice echipament?

Majoritatea software-urilor de analiză avansate, cum ar fi WinFIT și Elchemea Analytical, sunt compatibile cu o varietate de formate de fișiere de date de la diferite echipamente comerciale (ex: ZPlot/ZView). Totuși, unele programe, cum ar fi -NOVA, pot fi restricționate la datele generate de propriile instrumente (AUTOLAB în acest caz).

Cât de importantă este alegerea circuitului echivalent?

Extrem de importantă! Alegerea unui circuit echivalent adecvat, care să reflecte procesele fizice reale din sistem, este crucială pentru a obține rezultate semnificative. Un circuit ales greșit poate oferi o potrivire matematică bună, dar parametrii rezultați nu vor avea o interpretare fizică validă.

Sunt instrumentele gratuite la fel de bune ca cele comerciale?

Instrumentele gratuite și open source, cum ar fi Elchemea Analytical, sunt adesea extrem de capabile și pot produce rezultate de înaltă calitate, comparabile cu cele comerciale, mai ales pentru potriviri standard. Avantajele lor majore sunt accesibilitatea și flexibilitatea. Software-urile comerciale pot oferi, în general, o gamă mai largă de funcționalități integrate, suport tehnic dedicat și interfețe mai rafinate pentru anumite aplicații specifice (ex: analiza dielectrică avansată în WinFIT).

Concluzie

Analiza spectrelor de impedanță prin potrivirea cu circuite echivalente este o metodă indispensabilă în cercetarea și dezvoltarea materialelor. Aceasta transformă datele complexe în informații clare și acționabile, esențiale pentru înțelegerea comportamentului materialelor și pentru optimizarea performanțelor acestora. Indiferent dacă optați pentru soluții comerciale robuste precum WinFIT, pentru instrumente specifice echipamentului dumneavoastră precum -NOVA, sau pentru opțiuni flexibile și accesibile precum Elchemea Analytical, puterea de a decodifica proprietățile intrinseci ale materialelor este acum mai la îndemână ca niciodată. Cu o înțelegere solidă a principiilor și o utilizare inteligentă a software-ului dedicat, veți putea extrage parametrii materialelor cu o precizie remarcabilă, deschizând noi orizonturi în cercetarea dumneavoastră.
