Calculator Ajustaj cu Strângere: Ghid Complet

În lumea complexă a ingineriei mecanice, asigurarea unor conexiuni robuste și fiabile între componente este crucială pentru performanța și longevitatea oricărui sistem. Unul dintre cele mai eficiente metode de a realiza o astfel de conexiune este prin utilizarea ajustajelor cu strângere, cunoscute și sub denumirea de ajustaje prin presare sau contracție termică. Acestea creează o îmbinare frictională puternică, capabilă să transmită cupluri și forțe semnificative fără elemente de fixare suplimentare, cum ar fi șuruburi sau pene.

Cu toate acestea, calculul parametrilor optimi pentru un ajustaj cu strângere poate fi un proces laborios și predispus la erori, implicând formule complexe și o înțelegere profundă a proprietăților materialelor și a mecanicii deformării. Aici intervine un instrument de o importanță crucială pentru orice inginer sau proiectant: Calculatorul de Ajustaj cu Strângere. Acest ghid detaliază importanța acestui instrument, principiile pe care se bazează și modul în care poate revoluționa abordarea dumneavoastră în proiectarea mecanică, asigurând precizie și eficiență maximă în fiecare ansamblu.

Ce este un Ajustaj cu Strângere?

Un ajustaj cu strângere, fie că vorbim de un ajustaj prin presare (press fit) sau unul prin contracție termică (shrink fit), reprezintă o conexiune frictională între un arbore și un butuc. Esența acestui tip de îmbinare constă în generarea unei presiuni de contact radiale la suprafața de frecare dintre cele două componente, presiune care este suficient de mare pentru a permite transmiterea unui cuplu (sau a unei forțe axiale) fără alunecare. Această presiune este rezultatul deformării elastice și/sau plastice a arborelui și a butucului.

Conexiunea este realizată prin crearea unei diferențe de diametru controlate între cele două piese: diametrul exterior al arborelui este intenționat puțin mai mare decât diametrul interior al butucului. Atunci când piesele sunt asamblate, materialele sunt constrânse, generând o tensiune internă care asigură aderența.

Ajustajul prin Presare (Press Fit)

În cazul ajustajului prin presare, asamblarea se realizează prin forțarea arborelui în butuc cu ajutorul unei prese hidraulice sau mecanice. Această metodă implică aplicarea unor forțe considerabile pentru a depăși rezistența la frecare și pentru a comprima materialele. Exemple tipice includ montarea arborilor în lagăre sau a lagărelor în carcase. Avantajul principal este că nu necesită echipamente de încălzire/răcire, dar necesită forțe mari și poate provoca deteriorarea suprafețelor dacă nu este executat corect.

Ajustajul prin Contracție Termică (Shrink Fit)

Ajustajul prin contracție termică se bazează pe modificarea dimensiunilor relative ale pieselor prin tratament termic. De obicei, butucul este încălzit, determinându-l să se dilate, în timp ce arborele poate fi răcit (de exemplu, cu azot lichid) pentru a se contracta. Această diferență de temperatură creează un spațiu temporar care permite asamblarea cu efort minim. După ce temperaturile se egalizează, butucul se contractă și arborele se dilată, creând o îmbinare extrem de puternică. Această metodă este adesea preferată pentru ansambluri mari sau pentru cele care necesită o distribuție uniformă a tensiunilor și o rezistență ridicată.

De Ce este Esențial Calculatorul de Ajustaj cu Strângere?

Fără un instrument de calcul adecvat, determinarea parametrilor corecți pentru un ajustaj cu strângere ar implica iterații manuale lungi, risc crescut de erori și, în final, ansambluri suboptimale sau chiar defecte. Calculatorul de Ajustaj cu Strângere oferă multiple beneficii care îl fac un instrument de o importanță crucială în proiectare:

• Precizie și Fiabilitate: Elimină erorile umane din calculele complexe, oferind rezultate exacte pentru forțele de presare, temperaturile de contracție și tensiunile Von Mises. Aceasta reduce semnificativ riscul de eșec al componentelor.
• Eficiență Sporită: Simplifică drastic procesul de proiectare. Prin introducerea rapidă a parametrilor esențiali, inginerii pot obține imediat rezultatele necesare, economisind timp prețios care altfel ar fi petrecut cu calcule manuale repetitive. Această eficiență permite explorarea mai multor scenarii de proiectare într-un timp mai scurt.
• Optimizare a Conexiunii: Permite determinarea condițiilor optime pentru presiunea de contact, asigurând o transmitere a cuplului maximă și o distribuție uniformă a tensiunilor. Acest lucru este crucial pentru performanța pe termen lung a ansamblului.
• Minimizarea Stresului Materialelor: Prin calcularea precisă a tensiunilor induse în arbore și butuc (inclusiv tensiunile Von Mises), calculatorul ajută la evitarea suprasolicitării materialelor, prevenind deformarea plastică permanentă sau cedarea prematură.
• Longevitatea Ansamblurilor: Un ajustaj corect proiectat și executat, bazat pe calcule precise, va avea o durată de viață mult mai mare. Asigurarea unei presiuni de contact adecvate și a unor tensiuni în limitele admise contribuie direct la longevitatea și fiabilitatea pe termen lung a mașinilor și echipamentelor.
• Luarea Deciziilor Informate: Oferă posibilitatea de a compara rapid impactul diferitelor materiale, dimensiuni sau toleranțe asupra performanței ajustajului. Această capacitate de optimizare facilitează alegerea celei mai bune soluții pentru o anumită aplicație.

Concepte Cheie și Definiții în Calculul Ajustajelor cu Strângere

Pentru a utiliza eficient un calculator de ajustaj cu strângere și pentru a interpreta corect rezultatele, este fundamentală înțelegerea terminologiei și a principiilor inginerești implicate. Iată câteva dintre cele mai importante concepte:

• Factor de Proiectare (nd): Acesta este raportul dintre stresul de eșec (adică stresul la care un material cedează) și stresul admisibil (stresul maxim pe care un material îl poate suporta în siguranță într-o aplicație dată). Factorul de proiectare este o valoare impusă de cerințele aplicației, standarde sau reglementări, și nu este un calcul în sine, ci o cerință de design.
• Factor de Siguranță: Spre deosebire de factorul de proiectare, factorul de siguranță este raportul dintre stresul de eșec și stresul real (sau așteptat) la care va fi supusă piesa în timpul funcționării. Acesta indică marja de siguranță a piesei proiectate împotriva cedării. Este esențial ca factorul de siguranță calculat să fie mai mare sau cel puțin egal cu factorul de proiectare cerut.
• Modulul de Elasticitate (Modulul lui Young): Reprezintă o măsură a rigidității unui material, adică rezistența acestuia la deformarea elastică sub acțiunea unei forțe. Este definit ca raportul dintre tensiunea unitară de tracțiune sau compresiune și deformația unitară corespunzătoare, în condițiile unei solicitări uniaxiale și în limita proporționalității. Valori tipice sunt 69 GPa pentru Aluminiu și 200 GPa pentru Oțel.
• Coeficientul lui Poisson: Descrie tendința unui material de a se deforma lateral atunci când este comprimat sau întins longitudinal. Este raportul dintre deformarea unitară laterală și deformarea unitară longitudinală, sub o solicitare uniaxială uniformă și în limita proporționalității.
• Ajustaj prin Presare (Press Fit): Termenul se referă la procesul de asamblare a pieselor prin forțarea lor una în alta, utilizând forțe mecanice foarte mari, de obicei cu ajutorul preselor.
• Limită Proporțională: Este cea mai mare valoare a stresului până la care există o relație liniară directă între stres și deformație (adică până la care se respectă Legea lui Hooke). Dincolo de acest punct, deformația devine neliniară și, în cele din urmă, permanentă (plastică).
• Tensiune Tăietoare (Shear Stress): Aceasta este o formă de tensiune care acționează paralel cu suprafața (sau secțiunea transversală) a unui material, având o natură de "tăiere". Apare, de exemplu, în zonele unde forțele tind să facă părți ale materialului să alunece una peste alta.
• Ajustaj prin Contracție Termică (Shrink Fit): Metoda de asamblare a pieselor prin modificarea relativă a dimensiunilor acestora cu ajutorul tratamentului termic. Componenta exterioară este de obicei încălzită pentru a se dilata, iar componenta interioară poate fi răcită pentru a se contracta, facilitând asamblarea. Odată ce temperaturile se stabilizează, îmbinarea devine permanentă și foarte puternică.
• Stres (Tensiune): Reprezintă forța medie pe unitatea de suprafață care rezultă în deformarea materialului. Este o măsură a forțelor interne care acționează într-un corp deformabil și este exprimată, de obicei, în Pascali (Pa) sau psi.
• Factor de Concentrație a Stresului: Modificările dimensionale sau discontinuitățile într-o structură supusă unei sarcini (cum ar fi găurile, colțurile ascuțite, fisurile sau trecerile bruște de secțiune) pot cauza variații semnificative ale tensiunilor, ducând la concentrații ridicate de stres în aceste zone. Factorul de concentrație a stresului este raportul dintre tensiunea maximă de vârf din apropierea unei discontinuități și tensiunea medie calculată pe secțiunea transversală a membrului.
• Criteriul Von Mises: Este o teorie de cedare utilizată pentru a estima punctul de curgere al materialelor ductile (cum ar fi majoritatea metalelor). Criteriul Von Mises afirmă că cedarea (curgerea) materialului apare atunci când energia de distorsiune stocată în material atinge aceeași valoare ca energia de distorsiune necesară pentru cedarea prin curgere într-un test de tracțiune uniaxial. Este crucial pentru a evalua dacă un material va rezista tensiunilor combinate într-un ajustaj cu strângere.
• Rezistența la Curge (Yield Strength): Reprezintă valoarea stresului la care un material începe să manifeste o deformare permanentă specificată (plastică), fără o creștere semnificativă a sarcinii. Este un parametru critic în proiectare, deoarece depășirea acestei limite duce la o deformare permanentă a piesei. De exemplu, Aluminiul 6061-T6 are o rezistență la curgere de 145 MPa.

Cum Funcționează un Calculator de Ajustaj cu Strângere?

Un calculator modern de ajustaj cu strângere ia în considerare o serie de parametri de intrare pentru a genera rezultate precise. Utilizatorul trebuie să furnizeze informații despre:

• Proprietățile Materialelor: Modulul de elasticitate (Young's Modulus) și Coeficientul lui Poisson pentru ambele componente (arbore și butuc).
• Dimensiunile Geometrice: Diametrele nominale ale arborelui și butucului, lungimea zonei de contact și, în unele cazuri, grosimea peretelui butucului.
• Ajustajul Nominal: Diferența inițială de diametru dorită între arbore și butuc.

Pe baza acestor intrări, calculatorul utilizează formule inginerești complexe (bazate pe teoria elasticității, cum ar fi ecuațiile Lame pentru cilindri groși) pentru a determina ieșirile esențiale:

• Forța de Presare Necesara: Pentru ajustajele prin presare, calculatorul estimează forța axială necesară pentru a împinge arborele în butuc, luând în considerare coeficientul de frecare.
• Temperatura de Contracție/Dilatare: Pentru ajustajele prin contracție termică, calculatorul calculează temperatura la care butucul trebuie încălzit (sau arborele răcit) pentru a obține spațiul necesar asamblării.
• Tensiunile Von Mises: Estimează tensiunile echivalente (Von Mises) care apar atât în arbore, cât și în butuc, permițând inginerilor să verifice dacă materialele vor rezista fără a ceda.
• Presiunea de Contact: Calculează presiunea radială la interfața dintre arbore și butuc, un parametru cheie pentru evaluarea capacității de transmitere a cuplului.

Comparatie: Ajustaj prin Presare vs. Ajustaj prin Contracție Termică

Alegerea între ajustajul prin presare și cel prin contracție termică depinde de aplicație, materiale, dimensiuni și echipamente disponibile. Iată o comparație:

Rolul Toleranțelor și Ajustajelor în Proiectarea Conexiunilor cu Strângere

Proiectarea unui ajustaj cu strângere nu este completă fără a lua în considerare sistemele de toleranțe și ajustaje (cum ar fi standardele ISO sau ANSI). Aceste standarde definesc abaterile limită pentru dimensiunile nominale ale pieselor, asigurând interschimbabilitatea și funcționalitatea. Calculatorul de ajustaj cu strângere este un complement esențial pentru aceste instrumente, nu un înlocuitor.

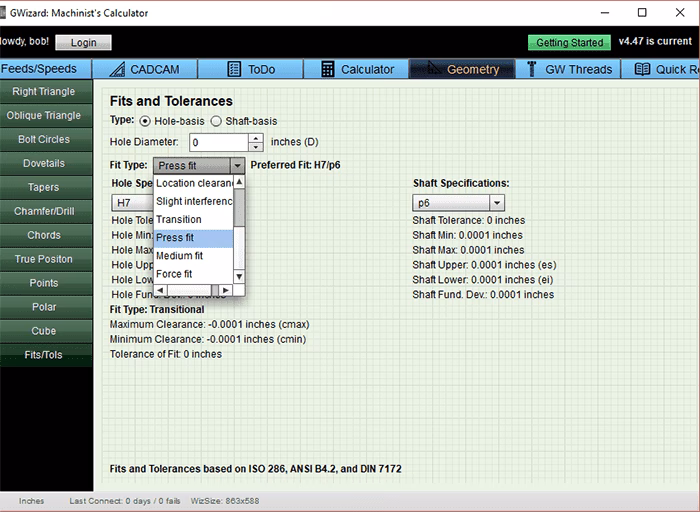

De exemplu, un inginer ar putea folosi mai întâi un calculator de toleranțe și ajustaje (ISO sau ANSI) pentru a selecta un tip de ajustaj cu strângere (de exemplu, H7/p6 sau H7/r6) și pentru a determina abaterile limită precise pentru diametrele arborelului și ale butucului. Aceste abateri calculate, care definesc jocul sau strângerea nominală, sunt apoi introduse în calculatorul de ajustaj cu strângere. Astfel, se poate verifica dacă strângerea rezultată va genera presiunea de contact și tensiunile necesare, fără a depăși limitele de rezistență ale materialelor.

Utilizarea standardelor de toleranțe și ajustaje este crucială pentru a minimiza numărul de scule și calibre necesare în producție și pentru a asigura o calitate constantă a pieselor. Calculatorul de ajustaj cu strângere preia aceste informații și le transformă în parametri de performanță, oferind o imagine completă a comportamentului mecanic al îmbinării.

Întrebări Frecvente (FAQ)

Când ar trebui să folosesc un ajustaj prin presare?

Ajustajul prin presare este adesea preferat pentru ansambluri de dimensiuni mici spre medii, unde forțele de asamblare pot fi gestionate cu ușurință de o presă standard. Este eficient pentru volume mari de producție, deoarece procesul este rapid și nu necesită control termic. Este ideal pentru fixarea rulmenților pe arbori sau în carcase, bucșe sau alte componente cilindrice care nu necesită o precizie extremă a distribuției tensiunilor sau care nu sunt sensibile la zgârieturi minore pe suprafața de contact.

Când ar trebui să folosesc un ajustaj prin contracție termică?

Ajustajul prin contracție termică este superior pentru ansambluri de mari dimensiuni sau pentru piese grele, unde forțele necesare pentru presare ar fi excesive sau imposibil de generat. Este de asemenea preferat pentru aplicații care necesită o distribuție foarte uniformă a tensiunilor la interfață și unde riscul de deteriorare a suprafețelor trebuie minimizat. Această metodă este ideală pentru roți dințate mari, discuri de frână, rotoare sau alte componente critice care necesită o transmisie sigură și o durată de viață lungă.

Ce materiale sunt potrivite pentru ajustaje cu strângere?

Majoritatea materialelor metalice ductile, cum ar fi oțelurile (carbon, aliate, inoxidabile), aluminiul, bronzul și cuprul, sunt potrivite pentru ajustaje cu strângere. Este esențial ca materialele să aibă o limită de curgere (yield strength) suficient de mare pentru a rezista tensiunilor induse fără a suferi deformări plastice permanente excesive. De asemenea, modulul de elasticitate și coeficientul lui Poisson sunt proprietăți critice care influențează calculul.

Cum afectează temperatura performanța ajustajului?

Temperatura joacă un rol crucial. În cazul ajustajului prin contracție termică, diferența de temperatură este mecanismul principal de asamblare. După asamblare, variațiile de temperatură în timpul funcționării pot influența strângerea și, implicit, presiunea de contact. Materialele se dilată sau se contractă diferit în funcție de coeficientul lor de dilatare termică. O creștere semnificativă a temperaturii de funcționare poate reduce strângerea, diminuând capacitatea de transmitere a cuplului, în timp ce o scădere a temperaturii poate crește strângerea și tensiunile. Calculatorul ajută la evaluarea acestor efecte.

Este calculatorul potrivit pentru toate tipurile de materiale?

Calculatorul este conceput pentru materiale izotrope și omogene, în special metale care respectă comportamentul elastic liniar conform Legii lui Hooke în condițiile de solicitare. Pentru materiale non-metalice (ex: polimeri, compozite) sau materiale care prezintă un comportament neliniar complex, rezultatele ar putea să nu fie la fel de precise, necesitând analize mai avansate (ex: element finit).

Concluzie

Calculatorul de Ajustaj cu Strângere transcende rolul unui simplu instrument de calcul; el este un partener esențial în procesul de proiectare mecanică modernă. Prin automatizarea calculelor complexe și oferirea de informații precise despre forțe, temperaturi și tensiuni, acest instrument permite inginerilor să depășească limitările metodelor tradiționale. Asigurarea unor conexiuni mecanice optime, minimizarea riscului de cedare a materialelor și prelungirea duratei de viață a ansamblurilor devin realități tangibile. Investiția într-o înțelegere aprofundată a principiilor din spatele acestui calculator și în utilizarea sa regulată va duce, fără îndoială, la proiecte mai robuste, mai sigure și mai eficiente din punct de vedere economic.
