Fitinguri din Fontă: Ghid Complet pentru Instalații

Fonta, un material cu un conținut de carbon de peste 1,5%, a fost un pilon fundamental în inginerie și instalații încă din cele mai vechi timpuri. Utilizată predominant pentru transportul apei, gazului și al apelor uzate, țevile din fontă, în special cele din fontă cenușie, au demonstrat o fiabilitate excepțională de-a lungul secolelor. În aplicațiile moderne de inginerie, țevile din fontă ductilă au preluat o parte din acest rol, oferind o flexibilitate și o rezistență sporită. Indiferent de tip, fonta continuă să joace un rol crucial în asigurarea durabilității, longevității și eficienței sistemelor de instalații. Acest articol explorează caracteristicile, punctele forte, provocările și aplicațiile contemporane ale țevilor și, mai ales, ale fitingurilor din fontă în sistemele sanitare și de distribuție.

Ce Este Fonta și De Ce Este Importantă în Instalații?

Fonta este un material metalic care a fost utilizat în sistemele de instalații încă din secolul al XVII-lea, fiind astfel unul dintre cele mai vechi materiale folosite în acest scop. Procesul de fabricație implică topirea fierului și turnarea metalului topit în matrițe, rezultând o țeavă solidă și extrem de durabilă. Conținutul ridicat de carbon (peste 1,5%) conferă fontei proprietăți unice, cum ar fi o bună turnabilitate și o rezistență excelentă la compresiune. De-a lungul istoriei, țevile din fontă au fost esențiale pentru dezvoltarea infrastructurii urbane, facilitând transportul sigur al resurselor vitale și gestionarea eficientă a deșeurilor. Chiar și astăzi, în ciuda apariției materialelor mai noi, fonta rămâne o alegere de încredere pentru anumite aplicații, datorită robusteții și fiabilității sale dovedite.

Tipuri de Țevi din Fontă: O Analiză Detaliată

Există cinci tipuri principale de fontă: fonta cenușie, fonta albă, fonta ductilă, fierul forjat și fonta Mondi. Cu toate acestea, când vine vorba de țevi, clasificarea se reduce în principal la două categorii majore: țevile din fontă cenușie și țevile din fontă ductilă, fiecare având caracteristici și utilizări specifice.

Țevi din Fontă Cenușie

Țevile din fontă cenușie sunt recunoscute pentru rezistența lor excelentă la coroziune și pentru rezistența lor ridicată la compresiune. Aspectul gri al acestor țevi se datorează în principal prezenței fulgilor de grafit în microstructura lor. Acești fulgi conferă materialului o anumită fragilitate, dar și o capacitate superioară de amortizare a vibrațiilor și a zgomotului. Sunt adesea utilizate în sistemele de canalizare și în aplicațiile subterane, datorită capacității lor de a rezista presiunii externe și sarcinii solului. Durata lor de viață poate depăși 100 de ani în condiții optime, făcându-le o investiție pe termen lung.

Țevi din Fontă Ductilă

Țevile din fontă ductilă, cunoscute și sub denumirea de țevi din fontă nodulară sau pur și simplu „fontă ductilă”, reprezintă o variantă mai modernă și îmbunătățită a țevilor din fontă. Acestea sunt tratate cu magneziu în timpul procesului de fabricație, ceea ce le sporește semnificativ flexibilitatea și ductilitatea. Grafitul din microstructura lor este prezent sub formă sferică, și nu sub formă de fulgi, ceea ce face ca țevile din fontă ductilă să fie considerabil mai puternice și mai rezistente la impact decât țevile din fontă cenușie. Această rezistență superioară le face potrivite pentru o gamă mai largă de aplicații, inclusiv rețelele de distribuție a apei potabile și conductele de canalizare sub presiune, unde pot face față unor sarcini dinamice și mișcărilor solului.

Tabel Comparativ: Fontă Cenușie vs. Fontă Ductilă

Clasificarea Țevilor din Fontă Conform ASTM A74

Standardul ASTM A74 clasifică țevile din fontă pe baza necesității butucilor (mufe de îmbinare) în două categorii principale:

Țevi din Fontă Fără Butuc (Hubless Cast Iron Pipes)

Aceste țevi și fitinguri sunt fabricate într-o singură clasă, iar grosimile pereților variază în funcție de dimensiune, de la 1 1/2″ la 15″. Pentru a îmbina țevile și fitingurile fără butuc, se utilizează cuplaje cu scut metalic (metallic shielded couplings). Acestea oferă o metodă de îmbinare rapidă și eficientă, fără a necesita turnarea de plumb sau alte materiale de etanșare, simplificând procesul de instalare și reducând costurile de manoperă.

Țevi din Fontă cu Butuc și Mufă (Hub and Spigot Pipes)

Pe de altă parte, țevile din fontă cu butuc și mufă pot fi cu un singur butuc sau cu butuc dublu. Există două clase de grosime a peretelui pentru aceste țevi și fitinguri, cunoscute sub denumirile de Service (SV) și Extra Heavy (XH). După cum sugerează și numele, clasa Extra Heavy (XH) are o grosime suplimentară a peretelui pe diametrul exterior, ceea ce îi conferă o rezistență sporită la presiune și la solicitări mecanice. Prin urmare, clasele Service (SV) și Extra Heavy (XH) nu sunt ușor interschimbabile, fiecare fiind destinată unor aplicații specifice în funcție de cerințele de rezistență și durabilitate.

Standarde și Coduri Aplicabile Țevilor din Fontă

Țevile din fontă sunt supuse unor diverse coduri și standarde care oferă ghiduri pentru proiectarea, fabricarea, instalarea și utilizarea lor în diferite aplicații. Aceste standarde asigură că țevile din fontă îndeplinesc cerințe specifice de siguranță, performanță și longevitate. Standardele aplicabile pot varia în funcție de tipul de fontă (fontă cenușie sau fontă ductilă) și de utilizarea prevăzută a țevilor. Mai jos sunt câteva dintre cele mai recunoscute standarde și coduri pentru țevile din fontă:

• Standarde ASTM: ASTM A48 (Piese turnate din fontă cenușie), ASTM A126 (Piese turnate din fontă cenușie pentru valve, flanșe și fitinguri de țeavă), ASTM A888 (Specificație standard pentru țevi și fitinguri de sol din fontă fără butuc pentru aplicații sanitare și de drenaj pluvial, deșeuri și ventilație), ASTM A74 (Specificație standard pentru țevi și fitinguri de sol din fontă), ASTM A278 (Piese turnate din fontă cenușie pentru piese sub presiune pentru temperaturi de până la 350°C), ASTM A395 (Piese turnate din fontă ductilă feritică sub presiune pentru utilizare la temperaturi ridicate), ASTM A536 (Piese turnate din fontă ductilă), ASTM A571 (Piese turnate din fontă ductilă austenitică pentru piese sub presiune adecvate pentru servicii la temperaturi scăzute).
• Standarde ISO: ISO 6594 (Țevi, fitinguri, accesorii și îmbinări din fontă ductilă pentru aplicații de apă sau gaz), ISO 2531 (Țevi, fitinguri, accesorii și îmbinări din fontă ductilă pentru aplicații de apă).
• Standarde EN: EN 877 (Țevi și fitinguri din fontă, îmbinările și accesoriile lor pentru evacuarea apei din clădiri), EN 545 (Țevi, fitinguri, accesorii și îmbinări din fontă ductilă pentru conducte de apă), EN 598 (Țevi, fitinguri, accesorii și îmbinări din fontă ductilă pentru aplicații de canalizare).
• Standarde ASME: ASME B16.39 (Unioni filetate din fontă maleabilă, clasele 150, 250 și 300), ASME B16.4 (Fitinguri filetate din fontă cenușie).
• Standarde CSA: CSA B70 (Țevi și fitinguri de sol din fontă pentru aplicații sanitare și de drenaj pluvial, deșeuri și ventilație), CSA B602 (Țevi din fontă ductilă, turnate centrifugal în matrițe metalice sau matrițe căptușite cu nisip pentru apă sau alte lichide).
• Standarde AWWA: AWWA C150 (Proiectarea grosimii țevilor din fontă ductilă), AWWA C151 (Țevi din fontă ductilă, turnate centrifugal), AWWA C153 (Fitinguri compacte din fontă ductilă pentru servicii de apă), AWWA C104 (Căptușeală cu mortar de ciment pentru țevi și fitinguri din fontă ductilă pentru apă), AWWA C110 (Fitinguri din fontă ductilă și cenușie pentru apă), AWWA C111 (Îmbinări cu garnitură de cauciuc pentru țevi și fitinguri din fontă ductilă).

Metode de Îmbinare a Țevilor din Fontă

Țevile din fontă sunt îmbinate folosind diverse metode, fiecare având avantaje specifice în funcție de aplicație și condițiile de instalare. Iată câteva dintre cele mai comune metode de îmbinare a țevilor din fontă:

• Îmbinarea Butuc-Mufă (Hub-and-Spigot Joint): Aceasta este o metodă tradițională utilizată pentru conectarea țevilor din fontă. Capătul butucului (bell) al unei țevi se potrivește peste capătul simplu (spigot) al unei alte țevi, creând o etanșare strânsă, adesea realizată cu plumb topit și câlți sau cu garnituri de cauciuc moderne. Este o metodă robustă, dar care necesită o precizie considerabilă la instalare.
• Îmbinarea Mecanică (Mechanical Joint): Îmbinările mecanice utilizează o combinație de șuruburi, garnituri și flanșe pentru a crea o conexiune etanșă și sigură între țevi. Această metodă permite o anumită flexibilitate și este ideală pentru zonele unde pot apărea mișcări minore ale solului, oferind în același timp o etanșare fiabilă și o instalare relativ simplă.
• Îmbinarea cu Flanșe (Flanged Joint): Îmbinările cu flanșe implică atașarea unor flanșe la capetele țevilor și înșurubarea acestora, creând o conexiune robustă și ușor de asamblat și dezasamblat. Această metodă este preferată în aplicațiile unde este necesară o demontare rapidă pentru întreținere sau modificări ale sistemului.
• Îmbinarea Tip Push-On (Push-On Joint): Această conexiune implică un butuc care conține un canal adâncit ce găzduiește o garnitură cauciucată. Prin introducerea ușoară a unei secțiuni conice, lubrifiate, a mufei în această conexiune, se are grijă să nu se deplaseze garnitura cauciucată. Odată fixată, îmbinarea formează o etanșare etanșă la apă. Această metodă de îmbinare este utilizată în mod obișnuit astăzi cu țevi din fontă ductilă și din PVC, datorită ușurinței și rapidității instalării.

Fitingurile din Fontă: Componente Esențiale

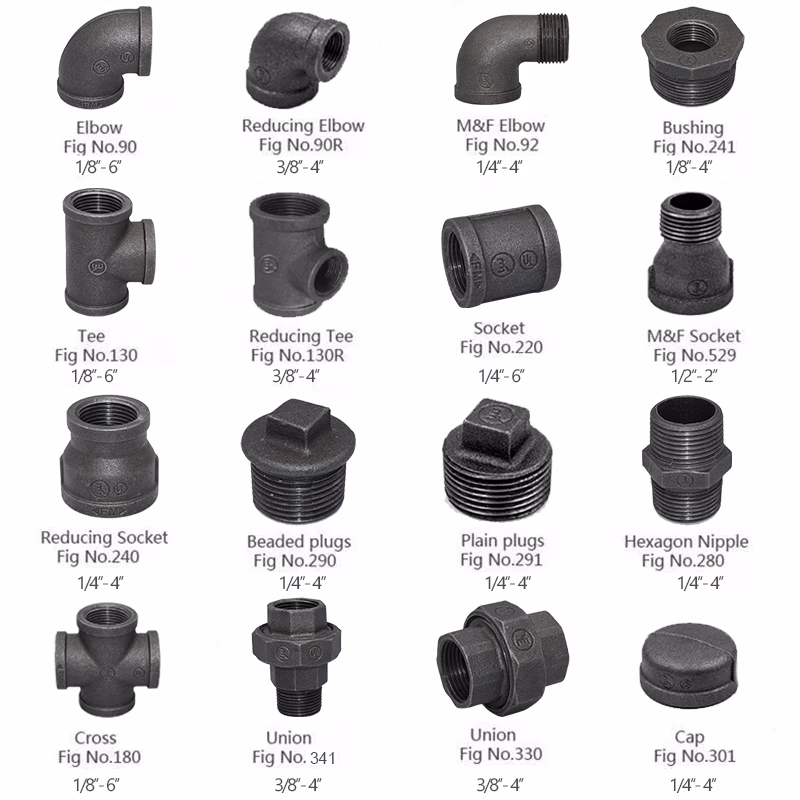

Fitingurile din fontă sunt componente esențiale în sistemele de instalații, fiind proiectate pentru a conecta, devia, controla și regla fluxul de fluide în cadrul rețelelor de țevi din fontă. Aceste fitinguri sunt cruciale pentru crearea unui sistem de instalații complet și funcțional, permițând adaptarea la diverse configurații și cerințe de spațiu. Fitingurile din fontă sunt disponibile într-o varietate de forme, dimensiuni și configurații pentru a se potrivi diferitelor aplicații și necesități. Iată câteva tipuri comune de fitinguri din fontă și rolul lor:

• Cot (Elbow): Utilizează pentru a schimba direcția fluxului de fluid, cel mai adesea la 90 sau 45 de grade.
• Fitinguri Offset la 45 de Grade (45 Degree Offset Fittings): Permite o deviere laterală a conductei, menținând un unghi de 45 de grade.
• Teu (Tee): Creează o ramificație la 90 de grade de la conducta principală, permițând divizarea fluxului.
• Cruce (Cross): Conectează patru conducte la un punct central, permițând fluxul în patru direcții.
• Reducție (Reducer): Schimbă diametrul conductei, fie de la mare la mic (reducție concentrică), fie cu un offset (reducție excentrică).

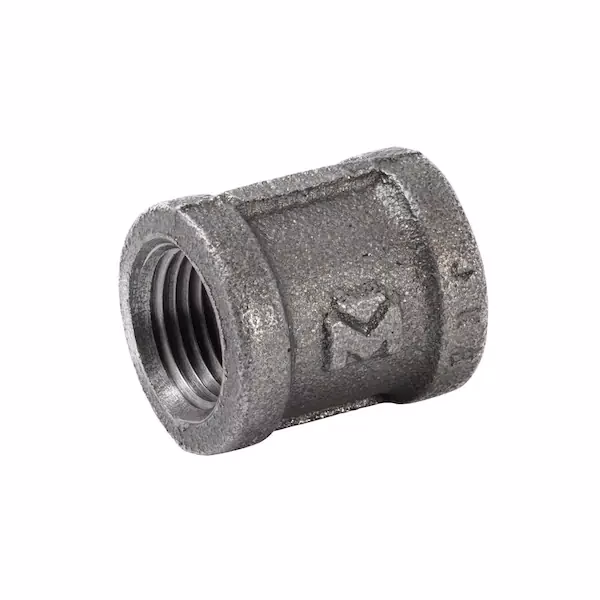

• Mufă de Legătură (Coupling): Unește două segmente de țeavă de același diametru, asigurând o conexiune sigură.
• Flanșă (Flange): Permite o îmbinare demontabilă între două țevi sau între o țeavă și un echipament, facilitând întreținerea.
• Curba (Bend): Oferă o schimbare graduală de direcție, reducând pierderile de presiune și turbulențele, spre deosebire de coturile ascuțite.
• Ramificație Y (Wye): Creează o ramificație la un unghi mai mic de 90 de grade, adesea la 45 de grade, pentru a facilita fluxul lin al fluidelor.
• Priză de Curățare (Cleanout): Oferă un punct de acces la sistemul de canalizare pentru inspecție și curățare, esențial pentru întreținere.
• Dop (Plug): Folosit pentru a închide temporar sau permanent un capăt de țeavă sau o deschidere neutilizată într-un fiting.
• Sifon P (P-Traps): O componentă esențială sub chiuvete și alte obiecte sanitare, creează o barieră de apă pentru a preveni pătrunderea gazelor de canalizare în clădiri.

Avantajele Țevilor din Fontă în Instalații

Țevile din fontă oferă o serie de avantaje semnificative, care le-au menținut relevanța în industria instalațiilor:

• Durabilitate Excepțională: Țevile din fontă sunt renumite pentru durabilitatea și longevitatea lor excepțională. Instalate și întreținute corespunzător, acestea pot rezista peste un secol, reprezentând o investiție excelentă pentru proiectele de infrastructură pe termen lung, minimizând necesitatea înlocuirilor frecvente.
• Rezistență la Coroziune: Țevile din fontă cenușie formează, în timp, un strat protector pe suprafețele lor interioare, care ajută la rezistența împotriva efectelor coroziunii cauzate de apele uzate și de canalizare. Țevile din fontă ductilă, pe de altă parte, sunt chiar mai rezistente la coroziune datorită compoziției lor chimice îmbunătățite și a posibilității de a fi căptușite intern cu ciment sau alte materiale protectoare.
• Izolare Fonică Superioară: Țevile din fontă prezintă proprietăți superioare de izolare fonică în comparație cu alte materiale, cum ar fi PVC-ul. Densitatea lor naturală ajută la atenuarea zgomotului produs de curgerea apei sau a deșeurilor, făcându-le ideale pentru aplicații unde reducerea zgomotului este importantă, cum ar fi în clădirile comerciale, spitale sau structurile cu mai multe etaje.
• Rezistență la Foc: Fonta are o rezistență ridicată la foc, ceea ce poate contribui la limitarea răspândirii incendiilor în clădiri. În cazul unui incendiu, țevile din fontă își mențin integritatea structurală mult mai bine decât materialele plastice, prevenind colapsul rapid al sistemului de instalații și contribuind la siguranța generală a clădirii.
• Flexibilitate în Aplicații: Țevile din fontă sunt potrivite atât pentru instalațiile supraterane, cât și pentru cele subterane. Robustetea lor le permite să suporte sarcini mari de sol și presiuni externe, fiind o alegere versatilă pentru o gamă largă de proiecte, de la rețele municipale complexe la sisteme de drenaj rezidențiale.

Provocările Utilizării Țevilor din Fontă

În ciuda numeroaselor avantaje, țevile din fontă prezintă și anumite dezavantaje:

• Greutate Ridicată: Țevile din fontă sunt semnificativ mai grele decât unele alternative moderne, cum ar fi țevile din PVC sau PEX. Acest lucru poate face instalarea mai laborioasă, necesitând mai multă forță de muncă și, adesea, echipamente specializate pentru manipulare și poziționare, în special pentru diametre mari.
• Cost Inițial: Țevile din fontă tind să fie mai scumpe decât anumite alte materiale de conducte. Cu toate acestea, investiția inițială este adesea justificată de durata lor lungă de viață și de durabilitatea superioară, ceea ce poate duce la costuri de înlocuire și întreținere mai mici pe termen lung.
• Ruginire și Depuneri (Scaling): Deși țevile din fontă sunt în general rezistente la coroziune, o întreținere necorespunzătoare și condițiile dure (cum ar fi apele foarte acide sau foarte dure) pot duce la ruginire și acumularea de depuneri în timp. Acestea pot afecta potențial calitatea apei și debitul, necesitând curățare sau înlocuire.

Aplicații Moderne ale Țevilor din Fontă

Țevile din fontă au fost folosite de secole în diverse aplicații datorită durabilității, rezistenței și rezistenței lor la coroziune. Deși utilizarea lor a scăzut oarecum odată cu introducerea materialelor moderne, ele își găsesc încă relevanța în anumite domenii. Iată câteva aplicații comune ale țevilor din fontă:

1. Sisteme de Canalizare și Drenaj: Țevile din fontă au fost utilizate pe scară largă în sistemele de canalizare și drenaj. Rezistența lor la coroziune le face potrivite pentru transportul apelor uzate și de canalizare, în special în zonele cu substanțe agresive sau corozive.
2. Managementul Apelor Pluviale: Țevile din fontă sunt utilizate și în sistemele de gestionare a apelor pluviale pentru a prelua scurgerile de apă de ploaie. Construcția lor robustă le face capabile să reziste presiunilor externe și greutății solului și a resturilor.
3. Sisteme de Distribuție a Apei: În unele zone, țevile din fontă sunt utilizate pentru rețelele de distribuție a apei. Țevile din fontă ductilă, cu flexibilitatea lor îmbunătățită, pot face față presiunilor și cerințelor distribuției apei potabile.
4. Sisteme de Instalații în Clădiri Istorice: Țevile din fontă sunt adesea alese pentru proiectele de restaurare sau întreținere în clădirile istorice pentru a menține autenticitatea sistemului de instalații, asigurând în același timp durabilitatea pe termen lung.
5. Aplicații Industriale: Țevile din fontă sunt utilizate în diverse medii industriale unde conductele trebuie să gestioneze temperaturi ridicate, substanțe chimice corozive sau materiale abrazive. Ele sunt utilizate în mod obișnuit în fabrici și uzine de prelucrare.
6. Izolare Fonică: Densitatea naturală și compoziția țevilor din fontă oferă o izolare fonică superioară comparativ cu alte materiale. Acestea sunt utilizate în medii unde reducerea zgomotului este esențială, cum ar fi clădirile comerciale și rezidențiale.
7. Sisteme de Sprinklere Anti-Incendiu: Proprietățile de rezistență la foc ale țevilor din fontă le fac potrivite pentru sistemele de sprinklere anti-incendiu, contribuind la limitarea incendiilor și la prevenirea răspândirii rapide a acestora.
8. Sisteme de Sol și Ventilație: Țevile din fontă sunt utilizate în sistemele de sol și ventilație pentru a transporta gazele reziduale de la obiectele sanitare către exterior. Durabilitatea lor asigură o performanță de lungă durată.
9. Infrastructură Municipală: În unele regiuni, țevile din fontă sunt încă utilizate pentru proiecte de infrastructură municipală, cum ar fi poduri și podețe, unde rezistența și durabilitatea lor sunt avantajoase.
10. Drenaj Agricol: În agricultură, țevile din fontă pot fi utilizate pentru sistemele de drenaj subteran pentru a elimina excesul de apă din câmpuri, contribuind la îmbunătățirea calității solului și a randamentelor culturilor.

Întreținerea Țevilor din Fontă: Sfaturi Practice

Întreținerea țevilor din fontă implică inspecția regulată pentru rugină, depuneri și fisuri. Atunci când sunt detectate, aceste probleme ar trebui abordate prompt pentru a asigura longevitatea țevilor și pentru a menține calitatea apei. Curățarea periodică și aplicarea de straturi protectoare pot prelungi semnificativ durata de viață a acestor sisteme.

Întrebări Frecvente (FAQ) despre Fitingurile și Țevile din Fontă

Iată câteva întrebări comune referitoare la țevile și fitingurile din fontă:

Q1: Cât timp rezistă țevile din fontă?
A1: Țevile din fontă sunt renumite pentru longevitatea lor excepțională. Cu o instalare și o întreținere corespunzătoare, ele pot rezista adesea peste un secol, depășind cu mult durata de viață a multor materiale de conducte moderne.

Q2: Care este diferența principală între fonta cenușie și fonta ductilă?
A2: Diferența cheie constă în microstructura grafitului și în proprietățile mecanice. Fonta cenușie are grafit sub formă de fulgi, fiind mai fragilă. Fonta ductilă este tratată cu magneziu, având grafitul sferic, ceea ce îi conferă o flexibilitate, o rezistență la tracțiune și o rezistență la impact mult mai mari.

Q3: De ce sunt fitingurile din fontă esențiale într-un sistem de instalații?
A3: Fitingurile din fontă sunt indispensabile deoarece permit conectarea, devierea, ramificarea, reducerea diametrului și controlul fluxului de fluide. Ele sunt piese cruciale care transformă segmentele liniare de țeavă într-un sistem funcțional și adaptabil oricărei configurații.

Q4: Țevile din fontă sunt bune pentru izolare fonică?
A4: Absolut. Datorită densității și masei lor, țevile din fontă oferă o izolare fonică superioară comparativ cu alte materiale mai ușoare, reducând semnificativ zgomotul produs de curgerea apei și deșeurilor în sistemele de instalații.

Q5: Sunt țevile din fontă dificil de instalat?
A5: Datorită greutății lor considerabile, instalarea țevilor din fontă poate fi mai laborioasă și poate necesita echipament specializat (cum ar fi macarale mici sau echipamente de ridicare) și o echipă de instalatori mai numeroasă, comparativ cu materialele mai ușoare.

Concluzie

Țevile și fitingurile din fontă au rezistat testului timpului, demonstrându-și fiabilitatea și eficiența ca alegere robustă pentru sistemele de instalații. Durabilitatea lor excepțională, rezistența la coroziune și proprietățile unice, cum ar fi izolarea fonică și rezistența la foc, le mențin relevante în aplicații specifice, în ciuda apariției materialelor de conducte mai noi. Atunci când se iau în considerare materialele pentru un proiect de instalații, este important să se evalueze cu atenție punctele forte și provocările asociate cu fonta pentru a determina potrivirea acesteia. Cu o instalare și o întreținere corespunzătoare, țevile și fitingurile din fontă pot oferi soluții eficiente și de lungă durată pentru o varietate de nevoi în domeniul instalațiilor.
