Fitinguri Hidraulice JIS cu Filet Metric: Ghid Complet

Fitingurile hidraulice JIS (Japanese Industrial Standard) au devenit o componentă esențială pe piața globală a sistemelor hidraulice. Dezvoltate în Japonia, aceste fitinguri respectă standarde stricte care asigură calitate, durabilitate și performanță, fiind recunoscute și adoptate pe scară largă de industrii din întreaga lume. Acest ghid cuprinzător este conceput pentru a oferi informații detaliate despre fitingurile JIS. De la înțelegerea diferitelor tipuri de fitinguri disponibile, la aplicațiile lor specifice, compatibilitatea cu alte standarde și avantaje, acest ghid va oferi cititorilor cunoștințele necesare pentru a lua decizii informate și pentru a optimiza sistemele hidraulice.

Adoptarea Standardelor JIS în Asia și pe Piețele Globale

Standardele JIS sunt adoptate pe scară largă în Asia datorită originilor lor și influenței sectorului industrial al Japoniei. Țări precum Coreea de Sud, China și alte părți ale Asiei de Sud-Est au implementat standardele JIS în sistemele lor industriale și hidraulice, valorificând designul robust și fiabilitatea fitingurilor JIS. Adoptarea globală a standardelor JIS este, de asemenea, notabilă în industriile care își procură echipamente din Asia sau au facilități de producție în Japonia și țările învecinate. Această răspândire demonstrează încrederea pe care piețele internaționale o au în calitatea și precizia produselor fabricate conform acestor standarde exigente.

Industrii Cheie care Utilizează Fitingurile JIS la Nivel Global

Fitingurile JIS sunt indispensabile în mai multe industrii cheie la nivel global, datorită capacității lor de a asigura funcționarea sigură și eficientă a sistemelor hidraulice în condiții diverse și adesea solicitante:

• Automotive: Asigură funcționarea lină și sigură a sistemelor hidraulice din vehicule, de la sistemele de frânare la direcția asistată și alte componente critice.
• Construcții: Utilizate în mașini și echipamente grele, cum ar fi excavatoarele, buldozerele și macaralele, pentru a menține integritatea sistemului hidraulic în condiții dure de șantier.
• Producție (Manufacturing): Aplicat în diverse procese de fabricație unde sistemele hidraulice sunt necesare pentru control precis și eficiență, de exemplu în presele hidraulice și mașinile-unelte.
• Marină: Fitingurile JIS sunt utilizate în sistemele hidraulice marine, oferind rezistență la coroziune și durabilitate în medii saline și umede.

Înțelegerea Standardelor JIS

Ce Sunt Standardele JIS?

JIS (Japanese Industrial Standards) reprezintă un set de standarde tehnice stabilite de Comitetul Japonez pentru Standarde Industriale și sunt menținute de Asociația Japoneză de Standarde. Aceste standarde cuprind o gamă largă de industrii, inclusiv sisteme electrice, mecanice și hidraulice, asigurându-se că produsele îndeplinesc un nivel înalt de calitate, siguranță și fiabilitate. În contextul sistemelor hidraulice, standardele JIS dictează designul, dimensiunile, materialele și specificațiile de performanță ale fitingurilor hidraulice. Ele sunt cunoscute pentru precizia și rigoarea lor, făcând fitingurile JIS extrem de fiabile în aplicații industriale exigente. Prin respectarea acestor standarde, producătorii pot asigura că produsele lor sunt consistente, durabile și compatibile cu alte componente ale sistemelor hidraulice, ceea ce minimizează riscurile de defecțiuni ale sistemului și îmbunătățește performanța generală a acestuia.

Comparație între Standardele JIS și Alte Standarde Internaționale

Deși standardele JIS sunt o piatră de temelie în Japonia și în alte părți ale Asiei, ele nu sunt singurele standarde pe piața globală a hidraulicii. ISO (International Organization for Standardization), SAE (Society of Automotive Engineers) și DIN (Deutsches Institut für Normung) sunt alte standarde proeminente utilizate la nivel internațional. Fiecare dintre acestea are specificațiile sale distincte, iar înțelegerea diferențelor este crucială pentru compatibilitate:

• Standarde ISO: ISO se concentrează pe crearea uniformității în diverse industrii la nivel mondial, inclusiv fitingurile hidraulice, și își propune să asigure compatibilitatea globală.
• Standarde SAE: Predominant utilizate în America de Nord, standardele SAE se concentrează pe specificațiile de performanță pentru industrii precum cea auto și aerospațială.
• Standarde DIN: Standardele DIN, originare din Germania, sunt utilizate pe scară largă în Europa și pun accent pe calitate și precizie, în special în componentele mecanice și de inginerie.

Deși fiecare standard are specificațiile sale distincte, fitingurile JIS sunt cunoscute pentru tipurile lor unice de filet, precizia dimensională și durabilitatea, în special pe piața asiatică. Producătorii utilizează adesea adaptoare sau convertoare pentru a asigura compatibilitatea la integrarea fitingurilor JIS cu sisteme hidraulice bazate pe alte standarde, facilitând astfel interoperabilitatea în medii de lucru complexe.

Tipuri de Fitinguri Hidraulice JIS

Fitingurile JIS vin în diverse forme, fiecare proiectată pentru a îndeplini cerințe specifice în sistemele hidraulice. Aceste fitinguri sunt clasificate în funcție de designul lor, tipul de conectare și materialele utilizate în construcția lor. Tipurile cheie de design includ fitinguri filetate, fitinguri cu flanșă (flare) și fitinguri cu con, fiecare servind un scop diferit în sistemele hidraulice. Fitingurile JIS sunt cunoscute pentru designul lor robust, oferind conexiuni sigure care pot gestiona fluide de înaltă presiune și medii dure.

Fitinguri JIS cu Con de 60°

Fitingurile JIS cu con de 60° sunt unul dintre cele mai utilizate tipuri de fitinguri JIS. Aceste fitinguri utilizează o suprafață de etanșare conică care creează o etanșare metal-pe-metal atunci când sunt conectate. Unghiul de 60° oferă o conexiune robustă și rezistentă la scurgeri, făcând aceste fitinguri ideale pentru aplicații hidraulice de înaltă presiune. Ele sunt utilizate în mod obișnuit în industrii precum construcțiile, automotive și producție, unde sistemele hidraulice trebuie să mențină presiune și performanță constante. Designul conului de 60° este util în special în sistemele care înregistrează fluctuații frecvente de presiune, deoarece etanșarea rămâne etanșă chiar și în condiții variabile.

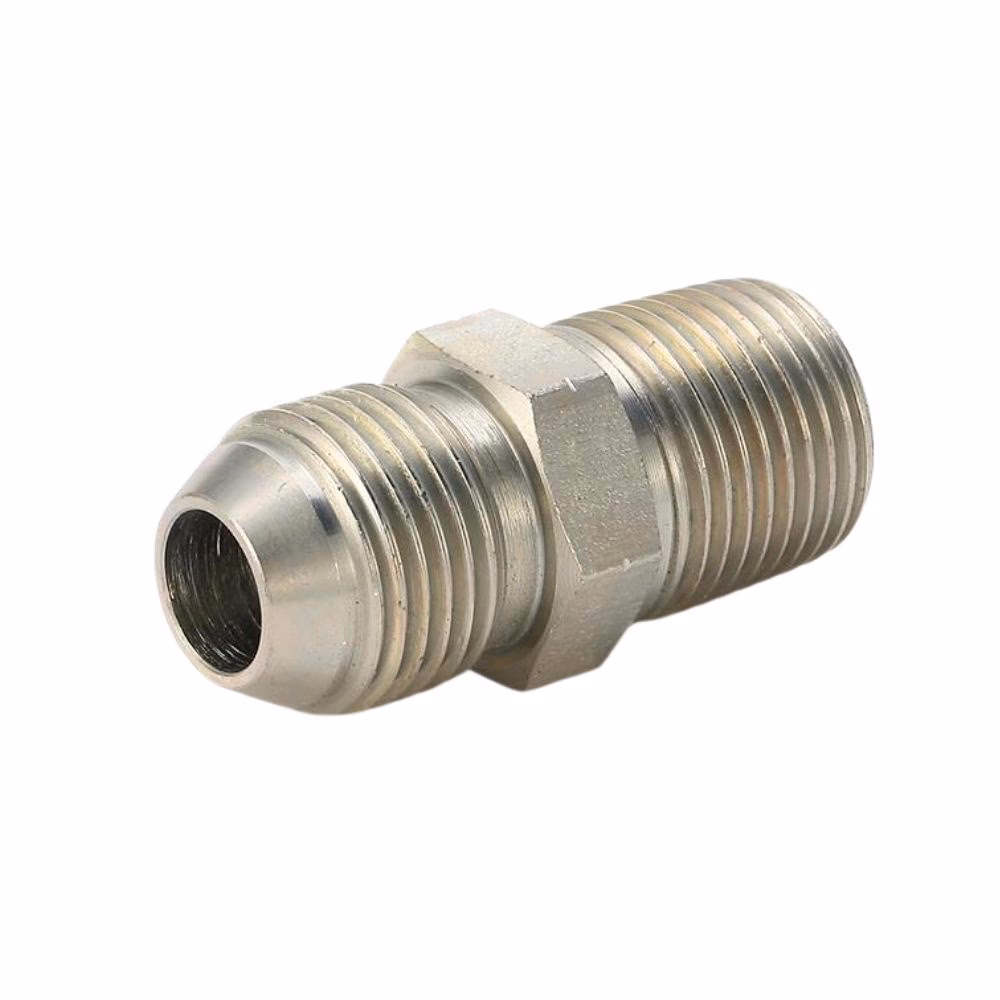

Fitinguri JIS cu Filet Metric

Fitingurile JIS cu filet metric sunt proiectate cu filete metrice standardizate care asigură compatibilitatea cu alte componente ale unui sistem hidraulic. Aceste fitinguri sunt caracterizate de filetarea lor de precizie, care permite o potrivire strânsă și sigură. Spre deosebire de sistemele imperiale (inch), filetele metrice JIS urmează o nomenclatură specifică (de exemplu, M10x1.0, M12x1.5), unde numărul după 'M' indică diametrul nominal în milimetri, iar cel de-al doilea număr, după 'x', reprezintă pasul filetului (distanța dintre vârfurile filetului) în milimetri. Această standardizare contribuie la o interschimbabilitate excelentă și reduce riscul de erori de asamblare.

Aceste fitinguri sunt utilizate în mod obișnuit în aplicații care necesită aliniere precisă și conexiuni sigure, cum ar fi în sistemele hidraulice auto și de producție. Materialele comune pentru fitingurile cu filet metric includ oțelul carbon, oțelul inoxidabil și alama, fiecare oferind avantaje specifice în funcție de mediul de operare. De exemplu, oțelul inoxidabil este preferat în medii corozive sau în aplicații care necesită o curățenie ridicată, în timp ce oțelul carbon oferă o rezistență excelentă și este adesea acoperit pentru protecție împotriva ruginei.

Fitingurile cu filet metric JIS sunt deosebit de populare în industriile în care standardele JIS sunt predominante, deoarece oferă performanțe fiabile și sunt ușor de integrat în sistemele existente. Designul lor robust și capacitatea de a rezista la vibrații le fac o alegere excelentă pentru aplicații dinamice, unde integritatea etanșării este crucială pe termen lung. Asamblarea corectă, respectând specificațiile de cuplu, este vitală pentru a maximiza durabilitatea și a preveni scurgerile.

Fitinguri JIS cu Flanșă (Flare)

Fitingurile JIS cu flanșă utilizează un capăt evazat (flared) pentru a crea o conexiune sigură între fiting și furtunul sau tubul hidraulic. Aceste fitinguri sunt proiectate pentru a oferi o etanșare etanșă fără a fi nevoie de materiale de etanșare suplimentare, cum ar fi inelele O sau garniturile. Fitingurile JIS cu flanșă sunt utilizate de obicei în medii de înaltă presiune, cum ar fi în industriile auto și aerospațială, unde fiabilitatea și durabilitatea sunt critice. Designul cu flanșă permite fitingului să reziste la conexiuni și deconectări repetate fără a compromite etanșarea, făcându-le ideale pentru sistemele care necesită întreținere sau ajustări regulate.

Compararea Fitingurilor JIS cu Alte Tipuri de Fitinguri (JIC, SAE, ORFS)

Fitingurile JIS pot fi comparate cu alte standarde internaționale de fitinguri, cum ar fi JIC (Joint Industry Conference), SAE (Society of Automotive Engineers) și ORFS (O-ring Face Seal) fittings. Deși fiecare dintre aceste tipuri de fitinguri servește funcții similare, ele au diferențe distincte în ceea ce privește designul, filetarea și mecanismele de etanșare.

JIS vs. Fitinguri JIC

Fitingurile JIC utilizează, de asemenea, o suprafață de etanșare conică, dar se bazează pe un unghi de 37°, spre deosebire de unghiul de 60° utilizat la fitingurile JIS. Fitingurile JIC sunt comune în America de Nord, în timp ce fitingurile JIS sunt mai răspândite în Asia. Deși ambele fitinguri oferă o etanșare fiabilă, fitingurile JIS tind să fie preferate în sistemele care respectă standardele de fabricație japoneze sau unde este necesară o toleranță la presiune mai mare datorită unghiului mai abrupt al conului.

JIS vs. Fitinguri SAE

Fitingurile SAE, în special fitingurile cu flanșă SAE de 45°, sunt utilizate pe scară largă în industriile auto și aerospațială din America de Nord. Diferența principală constă în unghiul flanșei, care afectează modul în care fitingurile se conectează și se etanșează. Fitingurile JIS, cu conul lor de 60°, oferă un mecanism de etanșare diferit, care poate fi preferat în medii de înaltă presiune sau în sisteme proiectate conform standardelor JIS.

JIS vs. Fitinguri ORFS

Fitingurile ORFS sunt proiectate pentru a utiliza un inel O pentru a crea o etanșare frontală, oferind o conexiune etanșă chiar și la presiuni ridicate. Deși fitingurile ORFS sunt cunoscute pentru performanța lor superioară de etanșare, fitingurile JIS, în special tipurile con și flanșă, oferă o etanșare metal-pe-metal mai simplă, care poate fi mai durabilă în anumite aplicații. Fitingurile JIS sunt adesea alese pentru ușurința lor de instalare și fiabilitatea în medii dinamice.

Când să Alegi Fitingurile JIS în Locul Altora

Alegerea fitingurilor JIS în detrimentul altor tipuri depinde de mai mulți factori, inclusiv standardele utilizate în sistemul hidraulic, cerințele de presiune și condițiile de mediu. Fitingurile JIS sunt de obicei alese atunci când:

• Sistemul respectă standardele JIS: Fitingurile JIS sunt alegerea naturală pentru sistemele proiectate conform Standardelor Industriale Japoneze, asigurând compatibilitate și performanță constantă.
• Este necesară performanță la presiune înaltă: Designul conului de 60° al fitingurilor JIS oferă o etanșare excelentă în medii de înaltă presiune, făcându-le potrivite pentru industrii precum construcțiile și producția.
• Durabilitatea și fiabilitatea sunt esențiale: Fitingurile JIS sunt cunoscute pentru construcția lor robustă, care oferă performanțe de lungă durabilitate în condiții solicitante.
• Sistemul este bazat în Asia: În regiunile în care standardele JIS sunt predominante, cum ar fi Japonia și alte părți ale Asiei, fitingurile JIS sunt adesea mai ușor disponibile și mai ușor de procurat decât alte tipuri de fitinguri.

Cum să Alegi Fitingul Hidraulic JIS Potrivit

Alegerea fitingului hidraulic JIS potrivit este crucială pentru performanța și fiabilitatea sistemului dumneavoastră hidraulic. Selectarea unui fiting care se aliniază cu specificațiile și condițiile de operare ale sistemului dumneavoastră va contribui la asigurarea succesului pe termen lung, la minimizarea scurgerilor și la reducerea riscului de defecțiuni. Mai jos sunt considerații cheie de reținut atunci când alegeți fitingul hidraulic JIS adecvat.

Clasificarea Presiunii

Unul dintre cei mai importanți factori de luat în considerare la selectarea unui fiting hidraulic JIS este clasificarea presiunii sistemului. Sistemele hidraulice funcționează sub diferite niveluri de presiune, iar fitingurile trebuie să corespundă cerințelor de presiune ale sistemului pentru a evita scurgerile sau defecțiunile catastrofale. Fitingurile JIS vin cu clasificări specifice de presiune care trebuie să se alinieze cu presiunea maximă de lucru a sistemului hidraulic. Verificați întotdeauna specificațiile producătorului pentru clasificarea presiunii fiecărui fiting și asigurați-vă că aceasta îndeplinește sau depășește presiunea de operare a sistemului. O marjă de siguranță este întotdeauna recomandată.

Toleranța la Temperatură

Temperatura poate afecta semnificativ performanța sistemelor hidraulice și a fitingurilor acestora. Fitingurile expuse la temperaturi extreme trebuie să poată tolera aceste condiții fără a deveni fragile, moi sau a-și pierde integritatea. Fitingurile JIS sunt adesea fabricate din materiale precum oțelul inoxidabil, oțelul carbon sau alama, care oferă diferite niveluri de rezistență la temperatură. Pentru sistemele care operează în medii cu temperaturi ridicate, luați în considerare fitinguri fabricate din materiale concepute pentru a rezista stresului termic și pentru a-și menține proprietățile mecanice.

Compatibilitatea cu Tipul de Fluid

Tipul de fluid utilizat în sistemul hidraulic joacă, de asemenea, un rol semnificativ în selectarea fitingului JIS potrivit. Diferitele fluide au proprietăți chimice variate, iar unele pot fi corozive pentru anumite materiale. Asigurați-vă că materialul fitingului este compatibil cu tipul de fluid utilizat în sistem. De exemplu, dacă sistemul utilizează substanțe chimice agresive sau fluide cu conținut ridicat de apă, fitingurile din oțel inoxidabil pot fi mai adecvate datorită rezistenței lor superioare la coroziune. Incompatibilitatea poate duce la degradarea materialului, scurgeri și defecțiuni ale sistemului.

Potrivirea Fitingurilor cu Cerințele Sistemului Hidraulic

Pe lângă presiune, temperatură și compatibilitatea fluidului, ar trebui să luați în considerare și nevoile specifice de proiectare și performanță ale sistemului dumneavoastră hidraulic. Unele sisteme pot necesita fitinguri specializate, cum ar fi fitingurile JIS conice sau cu flanșă, care oferă o performanță îmbunătățită de etanșare în medii de înaltă presiune sau dinamice. Înțelegerea cerințelor operaționale specifice ale sistemului dumneavoastră vă va ghida în selectarea tipului de fiting cel mai potrivit, asigurând o funcționare optimă și pe termen lung.

Înțelegerea Dimensiunilor și Filetării

Explicația Sistemului de Dimensionare și Filetare Utilizat la Fitingurile JIS

Fitingurile JIS urmează de obicei un sistem de filetare metric, care diferă de alte standarde precum SAE sau NPT, care pot utiliza filete bazate pe inch. Sistemul de filet metric este cunoscut pentru precizia sa și asigură că filetele fitingului se aliniază strâns cu filetele corespunzătoare de pe alte componente. Fitingurile JIS sunt adesea etichetate atât cu dimensiunea filetului, cât și cu diametrul exterior, ceea ce facilitează selectarea fitingului corect. Este esențial să se înțeleagă că, deși sunt metrice, pot exista variații în pasul filetului (fin sau grosier), care trebuie, de asemenea, să fie potrivite.

Cum să Măsori și să Verifici Compatibilitatea Fitingurilor

Măsurarea precisă este crucială pentru a asigura că fitingurile JIS sunt compatibile cu sistemul dumneavoastră. Pentru a măsura dimensiunea fitingului, va trebui să determinați diametrul filetului și pasul (distanța dintre filete). Utilizați șublere sau un șablon de filet pentru a măsura diametrul filetului și comparați-l cu specificațiile producătorului pentru a vă asigura că se potrivește cerințelor componentei. Verificarea tipului și dimensiunii filetului înainte de instalare poate preveni scurgerile, ineficiențele sistemului și deteriorarea ireversibilă a componentelor.

Asigurarea Compatibilității cu Sistemele Existente

Cum să Asiguri Compatibilitatea Fitingurilor JIS cu Sistemele Non-JIS

În cazurile în care un sistem hidraulic utilizează componente non-JIS, este important să se asigure că fitingurile sunt compatibile. Sistemele non-JIS pot urma standarde precum NPT, BSP sau SAE, care au forme, unghiuri și dimensiuni diferite ale filetului în comparație cu fitingurile JIS. Dacă trebuie să integrați fitinguri JIS într-un sistem non-JIS existent, este esențial să verificați dacă filetele și suprafețele de etanșare se potrivesc pentru a evita alinierea greșită sau scurgerile. O verificare meticuloasă a specificațiilor ambelor părți este indispensabilă.

Soluții de Adaptoare și Convertoare pentru Diferite Standarde de Fitinguri

Una dintre cele mai ușoare modalități de a asigura compatibilitatea între fitingurile JIS și cele non-JIS este utilizarea adaptoarelor sau a convertoarelor. Aceste componente sunt special concepute pentru a face legătura între diferite standarde de fitinguri, permițând integrarea perfectă a pieselor din diverse standarde în cadrul aceluiași sistem hidraulic. De exemplu, un adaptor poate converti un fiting JIS cu con de 60° la un filet BSPT sau NPT, permițând utilizarea fitingurilor JIS în sisteme care respectă standarde diferite. Asigurați-vă că adaptorul sau convertorul este clasificat pentru cerințele de presiune și temperatură ale sistemului pentru a menține performanța și siguranța, deoarece o verigă slabă în sistem poate compromite întregul ansamblu.

Concluzie

Indiferent dacă implementați un nou sistem hidraulic sau modernizați unul existent, înțelegerea nuanțelor fitingurilor JIS poate influența semnificativ performanța sistemului dumneavoastră. Fitingurile JIS, în special cele cu filet metric, oferă precizie, fiabilitate și durabilitate remarcabile, fiind o alegere excelentă pentru numeroase aplicații industriale, în special în contextul echipamentelor asiatice. Dacă nu sunteți sigur de fitingul potrivit pentru nevoile dumneavoastră, căutați sfatul expertului pentru a vă asigura că luați decizii informate care se aliniază cu cerințele dumneavoastră operaționale. Prin valorificarea punctelor forte ale fitingurilor JIS, puteți îmbunătăți fiabilitatea sistemului dumneavoastră și puteți obține rezultate mai bune în diverse aplicații industriale.

Întrebări Frecvente (FAQ)

Ce înseamnă JIS în contextul fitingurilor hidraulice?

JIS înseamnă Japanese Industrial Standards (Standarde Industriale Japoneze), un set de standarde tehnice care asigură calitatea, durabilitatea și performanța fitingurilor hidraulice.

Care este diferența principală între fitingurile JIS cu con de 60° și fitingurile JIC cu con de 37°?

Diferența principală constă în unghiul conului de etanșare: fitingurile JIS folosesc un unghi de 60°, în timp ce fitingurile JIC utilizează un unghi de 37°. Aceasta influențează modul în care se realizează etanșarea metal-pe-metal și compatibilitatea cu alte componente.

De ce sunt fitingurile JIS cu filet metric preferate în anumite industrii?

Fitingurile JIS cu filet metric sunt preferate datorită filetelor lor standardizate cu precizie, care asigură o potrivire strânsă și sigură. Sunt ideale pentru aplicații care necesită aliniere precisă și conexiuni fiabile, cum ar fi în sistemele hidraulice auto și de producție, în special acolo unde standardele JIS sunt predominante.

Pot utiliza fitinguri JIS într-un sistem hidraulic non-JIS?

Da, este posibil, dar necesită utilizarea de adaptoare sau convertoare special concepute pentru a asigura compatibilitatea între diferitele standarde de filetare și etanșare. Este crucial să verificați clasificările de presiune și temperatură ale adaptoarelor.

Ce factori ar trebui să iau în considerare la alegerea unui fiting hidraulic JIS?

Factorii cheie includ clasificarea presiunii sistemului, toleranța la temperatură a fitingului, compatibilitatea materialului fitingului cu tipul de fluid hidraulic și cerințele specifice de performanță ale sistemului dumneavoastră.
