Potrivirea Liniară în LabVIEW: Ghid Complet

În lumea vastă a analizei datelor și a ingineriei, capacitatea de a înțelege și de a modela relațiile dintre seturile de date este fundamentală. Una dintre cele mai comune și puternice tehnici utilizate în acest scop este potrivirea liniară, adesea denumită regresie liniară. Aceasta implică găsirea celei mai bune linii drepte care descrie tendința generală într-un set de date, permițându-ne să facem predicții, să identificăm corelații și să simplificăm complexitatea. LabVIEW, cu mediul său de programare grafică intuitiv, oferă instrumente robuste și accesibile pentru a efectua potriviri liniare cu ușurință și precizie. Indiferent dacă ești un inginer care calibrează senzori, un cercetător care analizează rezultate experimentale sau un student care învață principiile statisticii, înțelegerea modului în care funcționează potrivirea liniară în LabVIEW este esențială.

Ce Este O Potrivire Liniară în LabVIEW?

O potrivire liniară în LabVIEW este procesul de găsire a unei funcții liniare (o linie dreaptă) care aproximează cel mai bine relația dintre două variabile: o variabilă independentă (X) și o variabilă dependentă (Y). Scopul este de a determina panta și intercepția acestei linii, astfel încât, dată fiind o nouă valoare X, să putem prezice o valoare Y corespunzătoare. În LabVIEW, acest lucru este realizat de VI-uri specializate, cum ar fi VI-ul "Linear Fit", care calculează acești parametri pe baza algoritmilor statistici.

VI-ul "Linear Fit" din LabVIEW primește ca intrări seturi de date și parametri de configurare, iar ca ieșiri oferă panta, intercepția și datele potrivite. Este o componentă crucială în multe aplicații de achiziție și analiză a datelor, de la calibrarea instrumentelor la analiza performanței sistemelor.

Parametrii de Intrare ai VI-ului de Potrivire Liniară

Pentru a utiliza eficient VI-ul "Linear Fit" în LabVIEW, este esențial să înțelegem fiecare dintre parametrii săi de intrare. Acești parametri ne permit să controlăm modul în care algoritmul efectuează potrivirea și să adaptăm procesul la nevoile specifice ale datelor noastre.

• Y (Valori Dependente): Acesta este un tablou de valori dependente. Lungimea tabloului Y trebuie să fie mai mare sau egală cu numărul de parametri necunoscuți (în cazul potrivirii liniare, panta și intercepția, deci cel puțin 2). Acestea sunt valorile pe care încercăm să le prezicem sau să le modelăm.
• X (Valori Independente): Acesta este un tablou de valori independente. Tabloul X trebuie să aibă aceeași dimensiune ca și tabloul Y. Acestea sunt valorile pe baza cărora se face predicția.
• Weight (Ponderare): Un tablou de ponderi pentru observațiile (X, Y). Tabloul Weight trebuie să aibă aceeași dimensiune ca Y. Fiecare element din Weight trebuie să fie nenul. Dacă un element din Weight este mai mic decât 0, VI-ul utilizează valoarea absolută a elementului. Dacă nu conectați nimic la această intrare, VI-ul setează toate elementele din Weight la 1, ceea ce înseamnă că toate punctele de date au aceeași importanță. Ponderarea este utilă atunci când unele puncte de date sunt considerate mai fiabile sau mai precise decât altele.
• tolerance (Toleranță): Acest parametru determină când să se oprească ajustarea iterativă a pantei și a intercepției atunci când utilizați metodele Least Absolute Residual sau Bisquare. Pentru metoda Least Absolute Residual, dacă diferența relativă dintre reziduuri în două iterații succesive este mai mică decât toleranța, VI-ul returnează reziduul rezultat. Pentru metoda Bisquare, dacă orice diferență relativă între pantă și intercepție în două iterații succesive este mai mică decât toleranța, VI-ul returnează panta și intercepția rezultate. Dacă toleranța este mai mică sau egală cu 0, VI-ul setează toleranța la 0.0001. Aceasta este o valoare cheie pentru convergența algoritmilor iterativi.
• method (Metodă): Acest parametru specifică metoda de potrivire care va fi utilizată. Alegerea metodei potrivite este crucială și depinde de natura datelor și de prezența valorilor aberante (outlieri).
  • 0 (Least Square - Cea Mai Mică Pătrate): Aceasta este metoda implicită. Minimizează suma pătratelor reziduurilor (diferențele dintre valorile observate și cele prezise). Este ideală pentru datele cu erori distribuite normal, dar este sensibilă la outlieri.
  • 1 (Least Absolute Residual - Cea Mai Mică Reziduală Absolută): Minimizează suma valorilor absolute ale reziduurilor. Este mai robustă la outlieri decât metoda Least Square, deoarece reduce impactul erorilor mari.
  • 2 (Bisquare - Bisquare): Aceasta este o metodă robustă care atribuie o pondere mai mică outlierilor, efectiv ignorându-i dincolo de un anumit punct. Este adesea cea mai bună alegere atunci când datele conțin outlieri semnificativi care ar putea distorsiona rezultatele altor metode.
• parameter bounds (Limite Parametri): Conține constrângerile superioare și inferioare pentru pantă și intercepție. Dacă cunoașteți valoarea exactă a anumitor parametri, puteți seta limitele inferioare și superioare ale acestor parametri egale cu valorile cunoscute. Acest lucru este util atunci când aveți cunoștințe prealabile despre domeniul fizic sau tehnic al problemei.
  • slope min (Pantă Min): Specifică limita inferioară pentru pantă. Valoarea implicită este -Inf (infinit negativ), ceea ce înseamnă că nu se impune nicio limită inferioară pantei.
  • slope max (Pantă Max): Specifică limita superioară pentru pantă. Valoarea implicită este Inf (infinit pozitiv), ceea ce înseamnă că nu se impune nicio limită superioară pantei.
  • intercept min (Intercepție Min): Specifică limita inferioară pentru intercepție. Valoarea implicită este -Inf, ceea ce înseamnă că nu se impune nicio limită inferioară intercepției.
  • intercept max (Intercepție Max): Specifică limita superioară pentru intercepție. Valoarea implicită este Inf, ceea ce înseamnă că nu se impune nicio limită superioară intercepției.

Rezultatele și Ieșirile Potrivirii Liniare

După ce VI-ul "Linear Fit" a procesat datele, acesta returnează mai multe ieșiri care sunt esențiale pentru interpretarea și utilizarea modelului de potrivire.

• Best Linear Fit (Cea Mai Bună Potrivire Liniară): Returnează valorile y ale modelului ajustat. Acesta este un tablou de valori care reprezintă punctele de pe linia de regresie, corespunzătoare fiecărei valori X de intrare. Este util pentru a vizualiza grafic linia potrivită suprapusă peste datele originale.
• slope (Pantă): Returnează panta modelului ajustat. Panta indică rata de schimbare a variabilei dependente (Y) în raport cu variabila independentă (X). O pantă pozitivă înseamnă că Y crește pe măsură ce X crește, în timp ce o pantă negativă înseamnă că Y scade pe măsură ce X crește.
• intercept (Intercepție): Returnează intercepția modelului ajustat. Intercepția este valoarea lui Y atunci când X este 0. Din punct de vedere geometric, este punctul în care linia de potrivire traversează axa Y.
• error (Eroare): Returnează orice eroare sau avertisment de la VI. Puteți conecta "error" la VI-ul "Error Cluster From Error Code" pentru a converti codul de eroare sau avertismentul într-un cluster de erori, facilitând depanarea.
• residue (Reziduu): Returnează eroarea medie ponderată a modelului ajustat. Dacă metoda este Least Absolute Residual, reziduul este eroarea medie absolută ponderată. În caz contrar (Least Square sau Bisquare), reziduul este eroarea medie pătratică ponderată. Valoarea reziduului oferă o măsură a cât de bine modelul se potrivește datelor; o valoare mai mică indică o potrivire mai bună.

Cum se Realizează o Potrivire Liniară a Datelor în LabVIEW?

Realizarea unei potriviri liniare în LabVIEW este un proces simplu și intuitiv. Pașii generali includ:

1. Achiziționarea sau Generarea Datelor: Asigurați-vă că aveți două seturi de date numerice, X și Y, de aceeași lungime. Acestea pot proveni de la senzori, fișiere sau pot fi generate programatic.

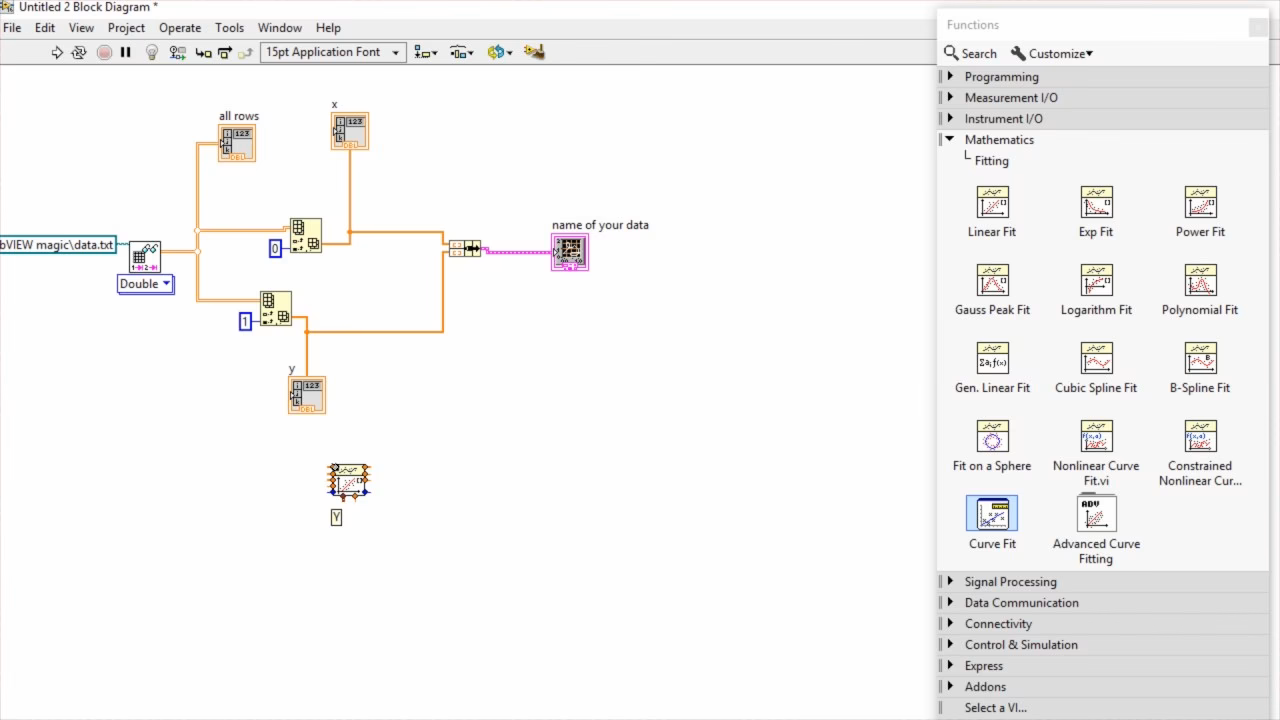

2. Plasarea VI-ului "Linear Fit": Pe diagrama bloc, navigați la paleta "Mathematics" -> "Fitting" și selectați "Linear Fit".
3. Conectarea Intrarilor: Conectați tablourile X și Y la intrările corespunzătoare ale VI-ului "Linear Fit".
4. Configurarea Parametrilor Adiționali: Dacă este necesar, conectați constante sau controale la intrările "Weight", "tolerance", "method" și "parameter bounds" pentru a personaliza comportamentul potrivirii. De exemplu, puteți crea un control de tip enum pentru "method" pentru a schimba ușor algoritmul de potrivire.
5. Citirea Ieșirilor: Creați indicatori pentru ieșirile "slope", "intercept", "Best Linear Fit" și "residue" pentru a vizualiza rezultatele.
6. Vizualizarea Rezultatelor: Cel mai eficient mod de a evalua o potrivire liniară este prin vizualizarea grafică. Utilizați un "XY Graph" pentru a afișa atât datele originale (X, Y), cât și linia "Best Linear Fit". Aceasta vă permite să vedeți vizual cât de bine linia se potrivește punctelor de date.

Este important de reținut că, pe lângă potrivirea liniară, LabVIEW oferă și VI-uri pentru potriviri exponențiale, polinomiale și generale, permițând o flexibilitate sporită în modelarea datelor nelineare. De exemplu, puteți înlocui VI-ul "Linear Fit" cu "Exponential Fit VI" sau "General Polynomial Fit VI" pentru a potrivi curbe exponențiale sau polinomiale, respectiv, la setul dvs. de date. Această modularitate face LabVIEW un instrument extrem de versatil pentru analiza datelor.

Metode de Potrivire: O Comparație Detaliată

Alegerea metodei de potrivire este un aspect critic care influențează direct acuratețea și robustețea rezultatelor. Fiecare metodă are avantaje și dezavantaje specifice, făcând-o mai potrivită pentru anumite tipuri de date sau scenarii.

Alegerea metodei corecte este un pas important în procesul de analiză a datelor. Pentru majoritatea aplicațiilor generale, Least Square este un bun punct de plecare. Cu toate acestea, dacă observați că linia de potrivire este puternic influențată de câteva puncte de date izolate, trecerea la o metodă robustă precum Least Absolute Residual sau Bisquare poate oferi o reprezentare mult mai precisă a tendinței generale a datelor.

Întrebări Frecvente (FAQ) despre Potrivirea Liniară în LabVIEW

1. Ce este un outlier și de ce mă interesează în potrivirea liniară?

Un outlier (valoare aberantă) este un punct de date care se abate semnificativ de la celelalte observații dintr-un set de date. În potrivirea liniară, outlierii pot influența puternic panta și intercepția liniei de potrivire, mai ales în cazul metodei Least Square, deoarece aceasta minimizează suma *pătratelor* erorilor. O eroare mare dintr-un outlier va fi pătrată, având un impact disproporționat. Din acest motiv, metodele robuste (Least Absolute Residual, Bisquare) sunt preferate atunci când se anticipează prezența outlierilor.

2. Cum interpretez valoarea "residue"?

"Residue" reprezintă eroarea medie a modelului ajustat. O valoare mică a reziduului indică o potrivire bună, adică linia modelului este aproape de punctele de date. Tipul de eroare (medie absolută sau medie pătratică) depinde de metoda de potrivire utilizată. Pentru Least Square și Bisquare, este eroarea medie pătratică, iar pentru Least Absolute Residual, este eroarea medie absolută. Este o măsură cantitativă a calității potrivirii.

3. Ce fac dacă datele mele nu par a fi liniare?

Dacă o vizualizare grafică a datelor sugerează o relație neliniară, nu ar trebui să utilizați o potrivire liniară. LabVIEW oferă alte VI-uri de potrivire pentru curbe nelineare, cum ar fi "Exponential Fit VI" (pentru relații exponențiale), "General Polynomial Fit VI" (pentru relații polinomiale, cum ar fi pătratice sau cubice) sau chiar "General Nonlinear Fit VI" pentru modele personalizate. Identificarea tipului corect de model este crucială pentru o analiză precisă.

4. De ce aș folosi ponderi (Weight) în potrivirea liniară?

Utilizarea ponderilor este utilă atunci când punctele de date individuale au precizii diferite sau importanțe variate. De exemplu, dacă unele măsurători au fost efectuate cu un instrument mai precis sau într-un mediu mai controlat, le puteți atribui o pondere mai mare. Acest lucru înseamnă că VI-ul de potrivire va acorda mai multă atenție acelor puncte de date considerate mai fiabile, rezultând o potrivire mai reprezentativă pentru datele de înaltă calitate.

5. Care este diferența dintre "Best Linear Fit" și "slope"/"intercept"?

"slope" și "intercept" sunt parametrii modelului linear (y = slope * x + intercept). Ele definesc ecuația liniei. "Best Linear Fit" este un tablou de valori Y *calculate* folosind această ecuație și valorile X de intrare. Adică, pentru fiecare punct X din datele de intrare, "Best Linear Fit" îți dă valoarea Y *prezisă* de linia de potrivire. Acesta este util pentru a desena linia de regresie pe un grafic și a o compara vizual cu punctele de date originale.

În concluzie, potrivirea liniară în LabVIEW este un instrument esențial pentru oricine lucrează cu date numerice. Prin înțelegerea profundă a parametrilor de intrare, a metodelor de potrivire și a rezultatelor, puteți efectua analize precise și extrage informații valoroase din datele dumneavoastră. Capacitatea de a alege metoda potrivită și de a interpreta corect rezultatele vă va permite să construiți modele predictive robuste și să luați decizii informate, transformând datele brute în cunoștințe acționabile. Nu uitați că practica este cheia – experimentați cu diferite seturi de date și metode pentru a vă perfecționa abilitățile de analiză în LabVIEW.
