Motoarele MAN B&W: Inima Propulsiei Navale Moderne

În vasta întindere a oceanelor, unde comerțul global se desfășoară neîncetat, navele sunt coloana vertebrală a economiei mondiale. Iar inima pulsantă a acestor giganți plutitori o reprezintă motoarele diesel marine. Dintre acestea, motoarele MAN B&W MC/ME se disting ca vârfuri ale tehnologiei moderne, renumite pentru eficiență și fiabilitate. Acest material educațional își propune să ofere o perspectivă aprofundată asupra construcției și principiilor operaționale ale acestor motoare excepționale, concentrându-se pe componentele lor cheie și pe procesele termodinamice complexe implicate.

Motoarele diesel sunt sistemele primare de propulsie pentru majoritatea navelor datorită eficienței lor ridicate și capacității de a converti energia termică în energie mecanică cu un consum minim de combustibil. Inginerii monitorizează parametri critici, cum ar fi temperaturile gazelor de eșapament și ale apei de răcire, pentru a asigura o performanță optimă a motorului. O înțelegere detaliată a acestor mecanisme este esențială pentru oricine este implicat în operarea sau mentenanța navală.

Componentele Cheie ale Motoarelor MAN B&W

Motorul MAN B&W MC/ME este o capodoperă inginerească, alcătuită din numeroase piese mobile și staționare care lucrează în armonie pentru a transforma energia combustibilului în muncă mecanică. Fiecare componentă joacă un rol vital în asigurarea funcționării continue și eficiente a motorului.

Părți Mobile: Dinamica Puterii

• Pistonul: Această componentă esențială convertește presiunea rezultată din ardere în mișcare liniară. Este supus unor forțe și temperaturi extreme, fiind proiectat să reziste în condiții de stres intens.
• Tija Pistonului: Rolul său este de a transmite forța de la piston către capul de cruce (crosshead). Este o legătură critică în lanțul cinematic al motorului.
• Capul de Cruce (Crosshead): Această piesă complexă conectează tija pistonului la biela motorului și transmite forțele orizontale către cadrul motorului, asigurând o mișcare stabilă și liniară a pistonului.
• Biela (Connecting Rod): Transferă mișcarea liniară a pistonului, prin intermediul capului de cruce, către arborele cotit, transformând-o în mișcare de rotație.
• Arborele Cotit (Crankshaft): Această componentă masivă și robustă este inima motorului, convertind mișcarea liniară a pistonului în cuplu rotativ, care este apoi transmis elicei navei.

Părți Staționare: Fundamentul Stabilității

• Cadrul Motorului (Engine Frame): Servește ca suport pentru toate componentele motorului și absoarbe forțele orizontale generate de capul de cruce, asigurând stabilitatea și integritatea structurală.
• Barele de Ghidare (Guide Bars): Aceste bare oferă suport și aliniere pentru saboții capului de cruce, garantând o mișcare precisă și fără frecare excesivă.
• Cilindrul: Găzduiește pistonul și procesul de ardere. Este construit pentru a rezista la presiuni și temperaturi extrem de ridicate.
• Segmenții Pistonului (Piston Rings): Aceste inele mici, dar cruciale, etanșează camera de ardere, prevenind scurgerea gazelor și asigurând o compresie eficientă și o ardere completă.

Principiul de Funcționare al Motoarelor Diesel în Doi Timpi

Motorul MAN B&W MC/ME funcționează pe ciclul în doi timpi, un principiu ingenios care maximizează puterea și eficiența prin completarea unui ciclu complet de ardere în doar două mișcări ale pistonului (o rotație a arborelui cotit). Iată etapele:

1. Ciclul de Curățare (Scavenging)

Aerul proaspăt este furnizat de un turbocompresor și răcit înainte de a intra în rezervorul de aer de curățare. Pe măsură ce pistonul se apropie de punctul inferior al cursei sale, supapa de evacuare se deschide, iar porturile de curățare sunt descoperite, permițând aerului proaspăt să pătrundă în cilindru și să expulzeze gazele de eșapament rămase din ciclul anterior.

2. Compresia

Odată ce supapa de evacuare și porturile de curățare se închid, pistonul se deplasează în sus, comprimând aerul din cilindru. În timpul acestui proces, aerul comprimat se încălzește semnificativ, atingând temperaturi ridicate, pregătindu-se pentru injecția de combustibil.

3. Arderea și Expansiunea

Combustibilul este injectat în cilindru și se aprinde spontan datorită temperaturii ridicate a aerului comprimat. Procesul de ardere crește dramatic temperatura și presiunea în cilindru, împingând pistonul în jos. Gazele de înaltă presiune se extind, transferând energie către piston și arborele cotit, generând forța motrice a navei.

4. Evacuarea

Pe măsură ce pistonul se apropie din nou de punctul inferior, supapa de evacuare se deschide, iar produsele de ardere rămase sunt expulzate. Simultane, aerul proaspăt intră în cilindru, repornind ciclul. Această succesiune rapidă și eficientă permite motorului să producă putere continuu.

Procese Termodinamice Cruciale în Cilindru

Performanța motorului este determinată de schimbările de presiune și volum în cilindru pe parcursul ciclului de ardere. Aceste modificări sunt reprezentate grafic printr-o Diagramă PV (Diagrama Indicator), un instrument esențial pentru analiza detaliată a funcționării motorului.

• Linia de Compresie: Reprezintă lucrul mecanic efectuat de piston pentru a comprima aerul. Este o indicație a eficienței compresiei.
• Linia de Expansiune: Reprezintă lucrul mecanic primit de piston în timpul cursei de putere. Aceasta arată cât de eficient este motorul în a transforma energia termică în energie mecanică.
• Lucrul Net: Aria dintre liniile de compresie și expansiune indică lucrul net produs de motor. O arie mai mare înseamnă o putere generată mai mare.

Schimbările de Temperatură: În timpul compresiei, temperatura aerului crește semnificativ, putând ajunge până la 800°C. Dar vârful de temperatură este atins în timpul arderii, când aceasta poate ajunge la aproximativ 1.900°C, depășind punctele de topire ale materialelor precum aluminiul și fonta. Această temperatură extremă subliniază necesitatea unor sisteme de răcire extrem de eficiente pentru a preveni deteriorarea componentelor motorului.

Sisteme de Răcire Esențiale: O Necesară Protecție

Temperaturile ridicate generate în timpul arderii fac ca mecanismele eficiente de răcire să fie absolut vitale pentru longevitatea și optimizarea performanței motorului. Fără o răcire adecvată, componentele critice s-ar deteriora rapid.

Răcirea Pistonului

Uleiul este circulat printr-o serie de canale complexe, inclusiv prin tija pistonului și în interiorul pistonului însuși, pentru a absorbi căldura excesivă. Acest sistem asigură că pistonul rămâne la o temperatură de operare sigură, prevenind supraîncălzirea și deformarea.

Răcirea Cilindrului

Apa circulă printr-o cămașă de răcire în jurul cilindrului și a chiulasei. Canalele înguste forate în apropierea suprafețelor puternic încălzite îmbunătățesc transferul de căldură. Un fenomen interesant și eficient numit „micro-fierbere” (Micro Boiling Phenomenon) apare local, unde apa de răcire fierbe în apropierea peretelui cilindrului, absorbind cantități mari de căldură și menținând o temperatură stabilă a peretelui. Aceasta este o tehnică avansată de gestionare termică.

Monitorizarea și Optimizarea Performanței

Motoarele moderne sunt echipate cu sisteme avansate de monitorizare pentru a asigura o performanță optimă și o fiabilitate continuă. Aceste sisteme permit inginerilor să detecteze și să corecteze problemele înainte ca acestea să devină critice.

Sistemul PMI (Performance Monitoring and Indication)

Acest sistem modern înlocuiește sistemele tradiționale de indicator cu o colectare de date de înaltă calitate. Măsoară presiunile din camera de ardere și poziția arborelui cotit cu o precizie excepțională. Pe baza acestor date, calculează presiunea medie indicată a cilindrului și alte metrici de performanță esențiale. Sistemul PMI asigură că echilibrul sarcinii și al cilindrilor rămâne în limitele predefinite, contribuind la o operare lină și eficientă.

Analiza Diagramelor Indicator

Pe lângă sistemul PMI, analiza continuă a diagramelor indicator oferă date în timp real despre modificările de presiune și volum din cilindru. Aceasta ajută inginerii să rafineze performanța motorului și să diagnosticheze rapid problemele potențiale, permițând intervenții proactive și reducerea timpilor de nefuncționare.

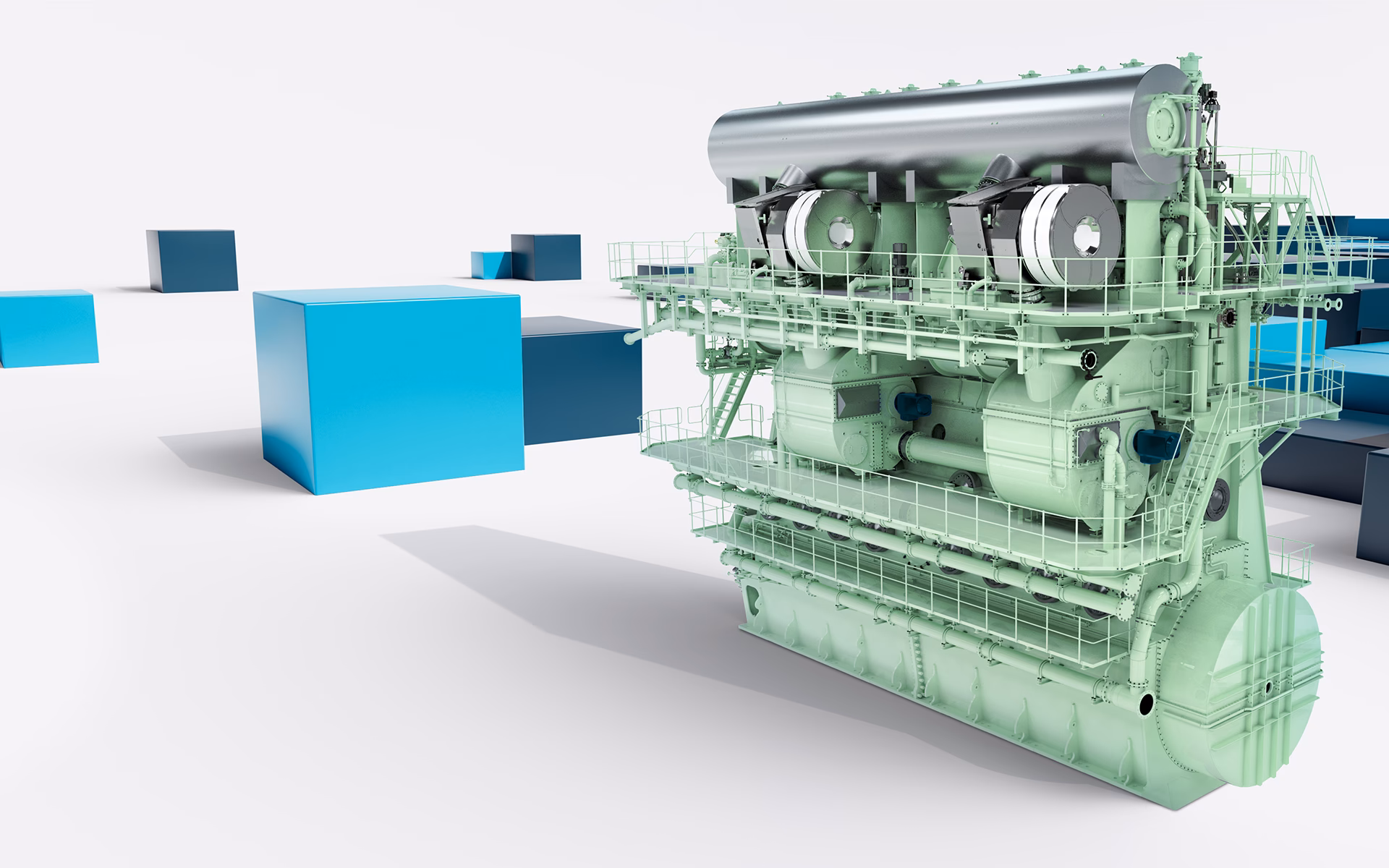

Cursul de Specializare MAN ME-B: Pregătirea Viitorului Inginer Naval

Având în vedere popularitatea crescândă a motoarelor MAN ME-B, MAN Diesel a introdus un nou curs de pregătire specializată de 4 zile în India. Acest curs este vital pentru a dota inginerii marini cu cunoștințele și abilitățile necesare pentru a opera și întreține în siguranță motoarele diesel de turație redusă, controlate electronic.

Cursul, denumit oficial „ME-B Control System Standard Operation”, se adresează tuturor inginerilor și ofițerilor electrici. Acum, rezervările pentru curs trebuie făcute exclusiv prin sistemul de rezervări online WebGate, eliminând formularele de înregistrare prin e-mail/PDF. Durata cursului este de 4 zile intense de învățare și practică.

Descrierea cursului subliniază importanța sa în contextul motoarelor MAN B&W ME-B, care oferă performanțe optime, fiind economice, ușoare și orientate spre viitor. Cursul acoperă o gamă largă de subiecte relevante, alături de studii de caz variate și experiențe de service cu motoarele ME-B cu injecție electronică de combustibil. Un aspect crucial al pregătirii este faptul că aceasta se desfășoară pe un simulator complet de misiune ME, oferind echipajului o experiență de instruire practică și realistă, esențială pentru dezvoltarea competențelor în medii controlate.

Tabel Comparativ: Monitorizarea Tradițională vs. Sistemul PMI

Întrebări Frecvente (FAQ)

Ce este un motor MAN B&W MC/ME?

Motorul MAN B&W MC/ME este un tip de motor diesel marin modern, renumit pentru eficiența și fiabilitatea sa, utilizat pe scară largă pentru propulsia navelor la nivel global. Funcționează pe ciclul în doi timpi și este proiectat pentru performanțe optime.

Cum funcționează un motor diesel în doi timpi?

Un motor diesel în doi timpi, precum MAN B&W MC/ME, completează un ciclu de ardere în două mișcări ale pistonului (o rotație a arborelui cotit). Etapele includ curățarea (scavenging), compresia, arderea și expansiunea, și evacuarea. Acest ciclu rapid maximizează producția de putere.

De ce sunt sistemele de răcire atât de importante pentru aceste motoare?

Sistemele de răcire sunt vitale deoarece temperaturile din cilindru în timpul arderii pot ajunge până la 1.900°C, mult peste punctul de topire al materialelor motorului. Răcirea eficientă (a pistonului cu ulei și a cilindrului cu apă, inclusiv fenomenul de micro-fierbere) previne supraîncălzirea și deteriorarea componentelor, asigurând longevitatea și performanța motorului.

Ce este cursul de pregătire specializată MAN ME-B?

Cursul de pregătire MAN ME-B, intitulat „ME-B Control System Standard Operation”, este un program de 4 zile în India, conceput pentru a instrui inginerii și ofițerii electrici în operarea și întreținerea sigură a motoarelor MAN ME-B cu injecție electronică. Pregătirea se realizează pe un simulator complet de misiune pentru o experiență practică realistă.

Cine poate participa la cursul de pregătire ME-B?

Cursul este deschis tuturor inginerilor și ofițerilor electrici din sectorul maritim care doresc să își aprofundeze cunoștințele despre motoarele MAN ME-B și sistemele lor de control electronic.

În concluzie, motorul MAN B&W MC/ME exemplifică eficiența și complexitatea motoarelor diesel marine moderne. Înțelegerea construcției sale, a principiilor de funcționare și a proceselor termodinamice este esențială pentru inginerii navali, asigurând o operare fiabilă și eficientă. Prin utilizarea sistemelor avansate de monitorizare și menținerea unor mecanisme de răcire eficiente, inginerii pot optimiza performanța motorului și îi pot extinde durata de viață. Cursurile de specializare, cum ar fi cel pentru motoarele MAN ME-B, sunt cruciale pentru a pregăti forța de muncă navală a viitorului, capabilă să gestioneze aceste mașinării complexe și să asigure o propulsie sigură și eficientă pe mările lumii.
