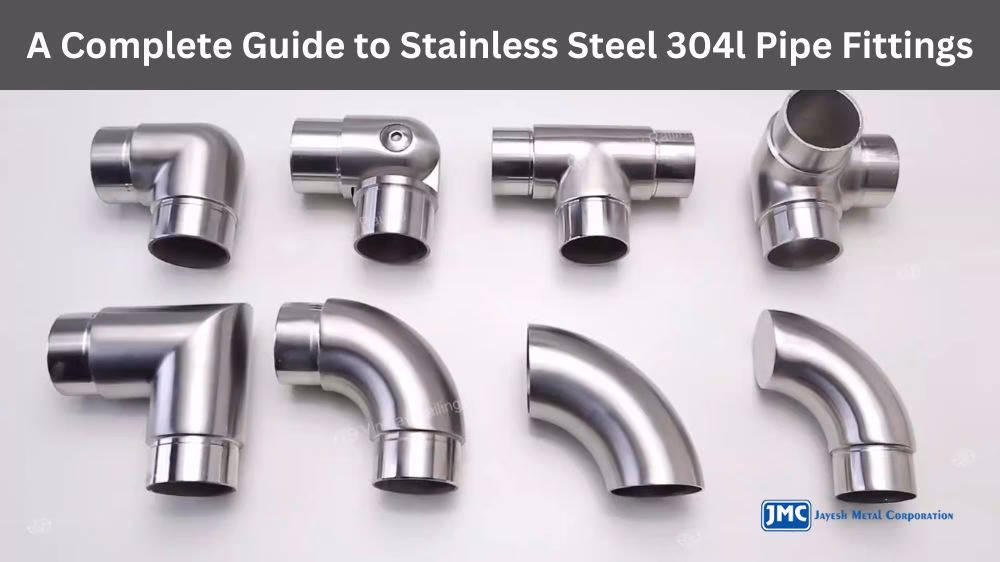

Ghid Complet despre Fitingurile pentru Țevi

În lumea complexă a sistemelor de conducte, fie că vorbim de instalații industriale, rețele de apă sau sisteme de încălzire, există un set de componente esențiale care permit fluidelor să curgă în direcția dorită, să-și schimbe presiunea sau să se ramifice. Aceste componente sunt cunoscute sub numele de fitinguri pentru țevi. Fără ele, o simplă conductă ar fi o linie dreaptă, incapabilă să se adapteze nevoilor complexe ale oricărui proiect. Fitingurile sunt elemente fabricate separat, achiziționate independent și conectate la țevi prin diverse metode, jucând un rol vital în funcționarea corectă a oricărui sistem de transport al fluidelor.

Acest articol își propune să ofere o imagine de ansamblu detaliată asupra diferitelor tipuri de fitinguri utilizate pe scară largă în industriile de conducte, instalații sanitare și conducte de transport. Vom explora funcțiile specifice ale fiecărui tip, materialele din care sunt fabricate, criteriile de selecție și standardele care le guvernează, oferind o resursă completă pentru profesioniști și entuziaști deopotrivă.

Ce sunt Fitingurile pentru Țevi?

Fitingurile pentru țevi sunt componente ale sistemului de conducte care ajută la modificarea traseului conductelor pentru schimbări de direcție, schimbări de dimensiune și conexiuni de ramificație. Ele sunt utilizate pe scară largă atât în industriile de conducte, cât și în cele de instalații sanitare. Fiecare tip de fiting servește funcții diferite, în funcție de configurația sau cerințele procesului. Este important de reținut că un fiting este întotdeauna un element separat de țeavă; dacă o țeavă este pur și simplu îndoită într-un atelier de fabricație pentru a-și schimba direcția, aceasta nu este considerată un fiting.

Exemple comune de fitinguri includ:

• Coturi (Elbows)
• Reductoare (Reducers)
• Ramificații în T (Tee Connections)
• Conexiuni Olet (Olet Connections)
• Capace (Caps)
• Cruci (Crosses)
• Nipluri (Nipples)
• Manșoane (Couplings)
• Racorduri (Unions)
• Adaptoare (Adapters)
• Bușe (Bushings)
• Curbe cu rază lungă (Long Radius Bends)
• Wye-uri (Wyes)

Tipuri de Fitinguri pentru Țevi și Funcțiile lor

Racordul (Pipe Union)

Racordul, sau uniunea de țeavă, este un tip special de fiting care unește două țevi și poate fi ușor detașat fără a deforma țevile. Acesta asigură o etanșare pozitivă și o asamblare și dezasamblare ușoară. Racordurile sunt utilizate pe scară largă în special pentru conducte cu diametru mic și în industria instalațiilor sanitare. Un racord are trei părți: un capăt tată, o piuliță și un capăt mamă. Capătul mamă are filete interioare, în timp ce capătul tată are filete exterioare. Piulița asigură presiunea necesară pentru a etanșa îmbinarea.

Adaptoarele pentru Țevi (Pipe Adapters)

Adaptoarele sunt folosite pentru a conecta țevi de materiale sau tipuri diferite. Ele sunt disponibile în diverse tipuri pentru diferite aplicații, necesitând atenție la comandă. Clasificările includ adaptoare de blocare, adaptoare decalate, adaptoare tată, adaptoare mamă, adaptoare cu filet drept etc. Adaptoarele își găsesc majoritatea aplicațiilor în țevile sanitare pentru instalații. Materialele comune includ oțel, fontă, polimeri, alamă, aluminiu, bronz și cupru.

Conexiunile Olet (Pipe Olet Connections)

Olet-ul este o conexiune de ramificație auto-ranforsată utilizată pentru a conecta ramificații de țevi mici la țevi principale de dimensiuni mai mari. Acesta este o alternativă la ramificarea țeavă la țeavă și este utilizat pe scară largă în locurile unde un T-reductor nu este disponibil. Olet-urile sunt proiectate pe baza standardelor MSS SP-97 sau ASME B31.3. Există mai multe tipuri de olet-uri:

• Weldolet: O conexiune de ramificație la 90 de grade, disponibilă pentru diametre de 2 inci și mai mari. Weldolet-urile sunt potrivite pentru clase de temperatură și presiune ridicate și sunt utilizate pe scară largă în industria conductelor. Sunt disponibile în dimensiuni complete și reduse.
• Sockolet: De asemenea, conexiuni de ramificație la 90 de grade, dar sunt utilizate pentru a conecta conducte cu diametru mic sudate prin mufă la colectoare de conducte sudate cap la cap de dimensiuni mai mari.
• Thredolet: Fitinguri pentru țevi la 90 de grade, potrivite pentru a conecta fitinguri filetate cu diametru mic la conexiuni de conducte sudate cap la cap.

Alte tipuri de fitinguri olet includ Elbolet, Nipolet, Latrolet, Flexolet, Flangolet, Sweepolet și Coupolet.

Crucile de Conducte (Piping Cross)

O cruce de conducte este cunoscută și sub denumirea de fiting cu patru căi, deoarece constă dintr-o intrare și trei conexiuni de ieșire sau invers. Acestea nu sunt la fel de populare în industriile de petrol și gaze și sunt rareori utilizate. Sunt folosite în principal în sistemele de aspersoare de incendiu, unde patru conexiuni de conducte se întâlnesc într-un punct comun.

Wye-urile (Wyes)

Fitingurile Wye sunt numite și conexiuni laterale. Numele "wye" provine de la asemănarea cu litera "Y". Astfel de fitinguri sunt utilizate în sistemele de drenaj și au o linie de ramificație la 45 de grade pentru a menține un flux lin al apei, având pierderi de frecare scăzute și turbulențe foarte reduse.

Capace și Dopuri (Caps and Plugs)

Capacele și dopurile pentru țevi sunt fitinguri utilizate pentru a închide capetele conductelor. Ele acoperă capetele conductelor și asigură o etanșare strânsă, fiind utilizate pe scară largă la capetele moarte ale conductelor sau la conexiunile viitoare.

Bușe (Bushing)

Bușele, ca fitinguri, combină diferite dimensiuni de țevi. Ele reduc diametrul mai mare la dimensiunea țevii mai mici. În comparație cu un racord sau o manșetă, bușele ocupă foarte puțin spațiu.

Curba cu Rază Lungă (Long Radius Bend)

Curbele cu rază lungă sunt utilizate în conductele de transport de fluide care necesită pigging (curățare internă cu un dispozitiv numit pig). Astfel de fitinguri au o cădere de presiune foarte mică și un flux lin datorită razei lor lungi și a schimbării line de direcție. Curbele comune cu rază lungă sunt de tip 3D și 5D, unde D este diametrul țevii.

Barbul (Barb)

Barbul este un fiting util utilizat în sistemele de instalații sanitare. Barburile conectează tuburile flexibile la țevi. Ele au un capăt filetat tată pe o parte, iar celălalt capăt are un tub cu una sau mai multe nervuri (barbs) care este introdus în tubul flexibil.

Gulerul (Collar)

Atunci când se unesc două țevi de instalații sanitare de același diametru, poate fi utilizat un guler. Acesta este montat la capătul țevii.

Coturile (Pipe Elbow)

Cotul este cel mai utilizat fiting și oferă flexibilitate pentru a schimba direcția țevii. Coturile sunt disponibile în principal în două tipuri standard: de 90° și 45°. Cu toate acestea, pot fi tăiate la orice alt grad. Coturile sunt disponibile în două tipuri de rază: rază scurtă (1D) și rază lungă (1.5D).

• Cotul la 90 de grade: Instalat între țevi pentru a schimba direcția cu 90 de grade. Disponibil în formă cu rază lungă și rază scurtă.
• Cotul la 45 de grade: Instalat între țevi pentru a schimba direcția cu 45 de grade.
• Cotul cu rază lungă: Raza liniei centrale este de 1,5 ori diametrul nominal al țevii. Utilizat în mod normal în conducte, deoarece pierderea de presiune este mai mică în comparație cu coturile cu rază scurtă. Necesită mai mult spațiu.
• Cotul cu rază scurtă: Raza liniei centrale este aceeași cu diametrul nominal al țevii. Utilizat în aplicații cu spațiu limitat, dar are o cădere de presiune mai mare.
• Cotul reductor: Proiectat pentru a schimba direcția și a reduce dimensiunea țevii într-un sistem. Elimină un fiting și reduce sudura, oferind o rezistență mai mică la flux.

Curbele de Țeavă (Pipe Bend)

Curbele de conductă cu rază lungă sunt utilizate în liniile de transport de fluide care necesită pigging. Datorită razei lor lungi și schimbării line de direcție, curba de țeavă are o cădere de presiune foarte mică și un flux lin al fluidului și al pig-ului. Curbele de țeavă 3D și 5D sunt frecvent disponibile.

Curba Miter (Miter Bend)

Curbele Miter nu sunt fitinguri standard; ele sunt fabricate din țevi. De obicei, sunt preferate pentru dimensiuni de 10 inci și mai mari, deoarece coturile de dimensiuni mari sunt scumpe. Utilizarea curbei miter este restricționată la liniile de apă cu presiune scăzută. Curbele miter pot fi fabricate din 2, 3 și 5 piese.

Retururi – Coturi la 180 de Grade (Returns – 180 Degree Elbow)

Coturile de retur sunt utilizate pentru a realiza o schimbare de direcție de 180 de grade. Disponibile în modele scurte și lungi, sunt folosite în serpentine de încălzire, schimbătoare de căldură, ventilații de rezervor etc.

Ramificația în T (Pipe Tee)

O ramificație în T este utilizată pentru distribuirea sau colectarea fluidului din conducta principală. Este o bucată scurtă de țeavă cu o ramificație la 90 de grade în centru. Două tipuri de T-uri sunt utilizate în conducte:

• T-ul Drept (Straight Tee): Diametrul ramificației este același cu diametrul conductei principale.
• T-ul Reductor (Reducing Tee): Diametrul ramificației este mai mic decât diametrul conductei principale.
• T-ul Barred (Barred Tee): Cunoscut și sub denumirea de T-ul de răzuire, este utilizat în conductele cu pig. Ramificația T-ului are o bară de restricție sudată intern pentru a împiedica pig-ul să intre în ramificație.
• T-ul Wye / Lateral: Este un tip de T care are o ramificație la un unghi de 45° sau un unghi diferit de 90°. Acest tip de T reduce frecarea și turbulența.

Reductoarele de Țevi (Pipe Reducers)

Un reductor de țeavă schimbă dimensiunea țevii. Există două tipuri de reductoare utilizate în conducte: concentrice și excentrice.

• Reductorul Concentric: Centrul ambelor capete este pe aceeași axă. Menține aceeași elevație a liniei centrale a conductei.
• Reductorul Excentric: Centrul ambelor capete este pe o axă diferită. Menține aceeași elevație a fundului conductei (BOP). Decalajul = (ID mai mare – ID mai mic) / 2.

Reductorul Swage (Swage Reducer)

Swage-ul este similar cu reductoarele, dar de dimensiuni mici și este utilizat pentru a conecta țevi la țevi mai mici, filetate sau sudate prin mufă. Ca și reductoarele, sunt disponibile în tipuri concentrice și excentrice și cu diferite tipuri de capete (simple sau filetate).

Manșoanele (Pipe Coupling)

Există trei tipuri de manșoane (cuplaje) disponibile:

• Manșonul Complet (Full Coupling): Utilizat pentru conectarea țevilor cu diametru mic, țeavă la țeavă sau țeavă la swage/niplu. Poate fi filetat sau cu capete pentru sudură prin mufă.
• Manșonul Jumătate (Half Coupling): Utilizat pentru ramificații cu diametru mic dintr-un vas sau o țeavă mare. Poate fi filetat sau de tip mufă. Are un capăt mufă sau filetat doar pe o singură parte.
• Manșonul Reductor (Reducing Coupling): Utilizat pentru a conecta două țevi de dimensiuni diferite. Este similar cu un reductor concentric, menținând linia centrală a țevii, dar este de dimensiuni mici.

Niplurile de Țevi (Pipe Nipple)

Niplul este o bucată scurtă de țeavă cu filet exterior la fiecare capăt sau la un singur capăt. Este utilizat pentru conectarea a două alte fitinguri, precum țevi, furtunuri și valve, în conducte cu presiune scăzută.

Fitinguri Sudate prin Mufă și Filetate (Socket Weld and Threaded Pipe Fittings)

Aceste fitinguri sunt produse forjate și clasificate în funcție de ratingul lor de presiune-temperatură. Sunt disponibile de la NPS 1/8” la 4” și în patru clase de rating de presiune-temperatură:

• Clasa 2000: Disponibilă numai în tip filetat.
• Clasele 3000 și 6000: Disponibile atât în tip filetat, cât și în tip sudat prin mufă.
• Clasa 9000: Disponibilă numai în tip sudat prin mufă.

Aceste fitinguri sunt utilizate pentru conducte cu diametru mic și presiune scăzută.

Clasificarea Fitingurilor în Funcție de Utilizare/Scop

În funcție de scopul lor, fitingurile pot fi clasificate astfel:

Criterii de Selecție a Fitingurilor pentru Țevi

Selectarea corectă a fitingurilor este crucială pentru siguranța și eficiența unui sistem de conducte. Iată câțiva factori cheie de luat în considerare:

• Materialele de Construcție: Materialul fitingului trebuie să fie compatibil cu fluidul transportat, cu temperatura de operare și cu presiunea. De obicei, materialul selectat este același cu cel al țevii.
• Tipuri de Conexiune la Capăt: Cumpărătorul trebuie să fie conștient de tipurile de conexiuni la capăt (filetate, sudate prin mufă, sudate cap la cap, cu flanșă) înainte de a achiziționa orice fiting.
• Tipul Fitingului: Fitingurile sunt identificate și prin tipul lor, cum ar fi filetat sau cu alunecare (slip), tată sau mamă. Este responsabilitatea cumpărătorului să aleagă tipul corect.
• Dimensiunea Fitingului: Diametrul exterior (OD) sau diametrul interior (ID) al țevii de conectare decide dimensiunea fitingului.
• Programul sau Grosimea: Fitingurile sunt disponibile în diverse game de grosime, similar cu țevile. Grosimea trebuie asigurată înainte de selecție, în funcție de cerințele de presiune.
• Ratingul de Presiune: Presiunea internă este un factor important pentru selectarea corectă a fitingului.
• Standarde și Coduri: Diverse coduri și standarde guvernează proiectarea și utilizarea fitingurilor (de exemplu, ASTM, ASME, DIN, BSP, MSS, ISO). Selectarea celui corect este esențială.

Standarde pentru Fitingurile de Țevi

Fitingurile pentru țevi sunt reglementate de următoarele coduri și standarde, printre altele:

• ASME B16.9 (Fitinguri sudate cap la cap din oțel forjat, fabricate în fabrică)
• ASME B16.28 (Coturi cu rază scurtă și retururi sudate cap la cap din oțel forjat)
• ASME B16.11 (Fitinguri din oțel forjat, sudate prin mufă și filetate)
• ASME B16.1 (Flanșe de țevi din fontă și fitinguri flanșate)
• ASME B16.3 (Fitinguri din fontă maleabilă filetate)
• ASME B16.4 (Fitinguri din fontă ductilă filetate)
• ASME B16.5 (Flanșe pentru țevi și fitinguri flanșate)
• ASME B16.14 (Nipluri pentru țevi filetate din fier maleabil și fontă ductilă)
• ASME B16.15 (Flanșe de țevi din bronz și fitinguri flanșate)
• ASME B16.25 (Capete de sudură cap la cap)
• ASME B16.36 (Orificii de flanșe)

Materiale Utilizate pentru Fitingurile de Țevi

Fitingurile pentru țevi sunt fabricate dintr-o gamă largă de materiale, alese în funcție de aplicație, fluid, temperatură și presiune. Printre cele mai comune materiale se numără:

• Oțel Carbon: A-105; A-234; A-216
• Oțel Inoxidabil: A-182; A-403; A-351
• Oțel cu Aliaj Scăzut: A-182; A-234; A-217
• Oțel Carbon pentru Temperaturi Scăzute (LTCS): A-350; A-420; A-352
• Nichel și Aliaje de Nichel
• Crom-molibden
• Aluminiu
• Titan
• Bronz
• Alamă
• CPVC (Clorură de polivinil clorinată)
• EPDM (Etilen-propilen-dienă monomer)
• Fibră de sticlă / Compozit
• Fier (Gri / Turnat / Ductil)
• Elastomer
• Neopren
• Nylon
• Poliamidă
• Polietilenă (PE)
• Polipropilenă (PP)
• PTFE (Politetrafluoretilenă)
• PVC (Clorură de polivinil)

Aplicații ale Fitingurilor pentru Țevi

Datorită versatilității și funcționalității lor, fitingurile pentru țevi sunt utilizate pe scară largă într-o multitudine de industrii și aplicații, inclusiv:

• Rafinării / Chimice / Petrochimice
• Municipale (rețele de apă și canalizare)
• Energie (centrale electrice)
• Petrol și Gaze
• Alimentație, Băuturi și Lactate
• Instrumentație de Proces
• Celuloză și Hârtie
• Semiconductori
• Oțelărie
• Marin și Dragaj
• Irigare
• Rezidențial
• Sanitație
• Construcția de drumuri și autostrăzi
• Ventilație și sisteme HVAC

Întrebări Frecvente (FAQ)

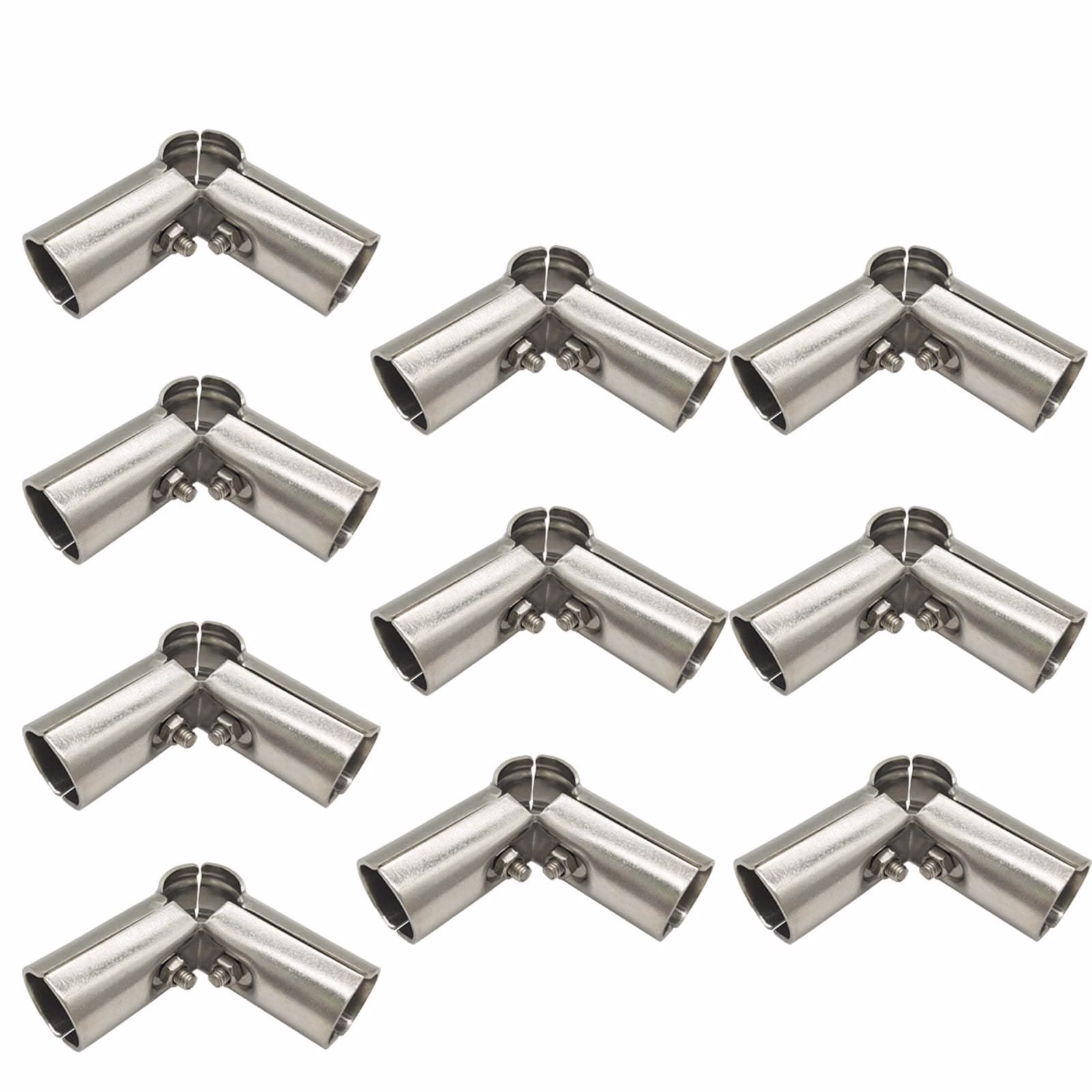

Ce sunt conectorii de țevi?

Conectorii de țevi, cunoscuți și sub denumirea de fitinguri, sunt componente utilizate pentru a uni, a schimba direcția, a adapta dimensiunea sau a ramifica țevi într-un sistem de conducte. Aceștia pot fi filetati, sudați sau cu flanșă, și sunt esențiali pentru funcționarea oricărei rețele de transport a fluidelor.

Câte tipuri de fitinguri pentru țevi există?

Există o varietate mare de fitinguri pentru țevi, clasificate în funcție de funcția lor (schimbare de direcție, reducere de dimensiune, ramificație, închidere, unire), de material (oțel carbon, inox, plastic, alamă etc.) și de tipul de conexiune (filetate, sudate, cu flanșă). Printre cele mai comune se numără coturile, T-urile, reductoarele, racordurile, capacele, olet-urile și manșoanele. Numărul exact de tipuri specifice este foarte mare, având în vedere variațiile de dimensiuni, presiuni și materiale.

Ce tipuri de fitinguri sunt utilizate în conductele de proces?

În conductele de proces, se utilizează o gamă largă de fitinguri, inclusiv coturi (pentru schimbarea direcției la 90° sau 45°, cu rază lungă sau scurtă), T-uri (pentru ramificații, drepte sau reductoare), reductoare (concentrice sau excentrice pentru schimbări de dimensiune), racorduri (pentru demontare ușoară), manșoane (pentru conectarea țevilor), adaptoare, olet-uri (pentru ramificații auto-ranforsate), capace (pentru închiderea capetelor) și nipluri. Selecția depinde de presiunea, temperatura, tipul fluidului și cerințele specifice ale procesului.

Concluzie

Fitingurile pentru țevi sunt mai mult decât simple componente; ele sunt coloana vertebrală a oricărui sistem de conducte, permițând flexibilitate, adaptabilitate și eficiență în transportul fluidelor. Înțelegerea profundă a tipurilor, funcțiilor, criteriilor de selecție și standardelor acestora este esențială pentru oricine lucrează în domeniul instalațiilor sau al ingineriei. De la cele mai simple conexiuni la cele mai complexe ramificații, fitingurile asigură că sistemele noastre de conducte funcționează fără probleme și în siguranță, zi de zi.
