Programare PLC Mitsubishi FX: Ghid Complet

În lumea dinamică a automatizărilor industriale, controlerele logice programabile (PLC-uri) reprezintă inima oricărui sistem eficient. Dintre acestea, PLC-urile Mitsubishi din seria FX s-au impus ca soluții robuste și fiabile, esențiale pentru nenumărate aplicații. Dar, la fel ca un atlet care își perfecționează tehnica, stăpânirea programării și a procedurilor de backup pentru aceste dispozitive este fundamentală pentru a asigura funcționarea optimă și continuitatea operațională. Acest articol este ghidul tău complet, conceput să te echipeze cu cunoștințele necesare pentru a naviga cu încredere în universul programării PLC-urilor Mitsubishi FX, utilizând software-ul GX Developer.

Vom explora pas cu pas procesul de creare a unui program, de la inițierea proiectului până la testarea și descărcarea acestuia în PLC. De asemenea, vom acoperi o procedură crucială, adesea neglijată, dar de o importanță capitală: realizarea unui backup al programului existent în PLC. Fie că ești un începător entuziast sau un tehnician cu experiență care dorește să-și reîmprospăteze cunoștințele, informațiile de aici te vor ajuta să-ți consolidezi fundația și să atingi performanțe maxime în gestionarea sistemelor tale de automatizare.

Ghid Complet pentru Programarea PLC-urilor Mitsubishi Seria FX

Programarea unui PLC Mitsubishi din seria FX cu GX Developer este un proces structurat, care necesită precizie și atenție la detalii. Gândește-te la el ca la o sesiune de antrenament bine planificată: fiecare pas contează pentru rezultatul final.

1. Inițierea Proiectului în GX Developer

Primul pas este deschiderea software-ului GX Developer, punctul tău de plecare pentru orice interacțiune cu PLC-ul. Odată lansat, vei fi întâmpinat de interfața principală. Aici, ai două opțiuni vitale din meniul 'Project':

• New Project: Aceasta este alegerea ta atunci când dorești să creezi un program PLC de la zero. Este ca și cum ai începe o nouă rutină de exerciții. Vei fi ghidat să selectezi seria și tipul specific al PLC-ului Mitsubishi pe care urmează să-l programezi. Această selecție este crucială, deoarece setările interne și instrucțiunile disponibile pot varia semnificativ între diferitele modele (de exemplu, FX3U, FX5U etc.). Asigură-te că alegi modelul corect pentru a evita erorile de compatibilitate mai târziu.
• Open Project: Dacă lucrezi la un program existent sau dorești să modifici o configurație anterioară, această opțiune îți permite să deschizi un fișier de proiect salvat anterior. Este echivalentul reluării antrenamentului de unde ai rămas.

2. Selectarea Seriei și Tipului de PLC

După ce ai ales 'New Project', o fereastră de dialog va apărea, solicitându-ți să specifici 'PLC Series' și 'PLC Type'. Această etapă este esențială pentru ca GX Developer să știe ce set de instrucțiuni și ce memorie să aloce pentru proiectul tău. O selecție incorectă poate duce la erori de compilare sau, mai grav, la o funcționare incorectă a PLC-ului după descărcare. Verifică întotdeauna eticheta fizică a PLC-ului pentru a te asigura de tipul exact.

3. Începe Programarea Logică

Odată ce proiectul este configurat, ești gata să intri în 'sala de antrenament' a programării. Aici vei construi logica ladder (sau alte tipuri de limbaje de programare suportate, deși ladder este cel mai comun pentru seria FX) care va dicta comportamentul PLC-ului. Vei folosi contacte, bobine, timere, contoare și instrucțiuni avansate pentru a crea secvențe de control. Gândește-te la fiecare rând de program ca la un exercițiu specific, care contribuie la întregul program de antrenament.

4. Convertirea Programului (Compilarea)

După ce ai finalizat scrierea programului, este imperativ să-l 'convertesti'. Această operațiune, accesibilă prin tasta F4 sau din meniul 'Convert', traduce logica ta programată într-un limbaj binar pe care PLC-ul îl poate înțelege și executa. Este similar cu procesul prin care un plan de antrenament este transformat în instrucțiuni precise pentru mușchi. Dacă există erori de sintaxă sau logică, GX Developer le va semnala în această etapă, permițându-ți să le corectezi înainte de a merge mai departe.

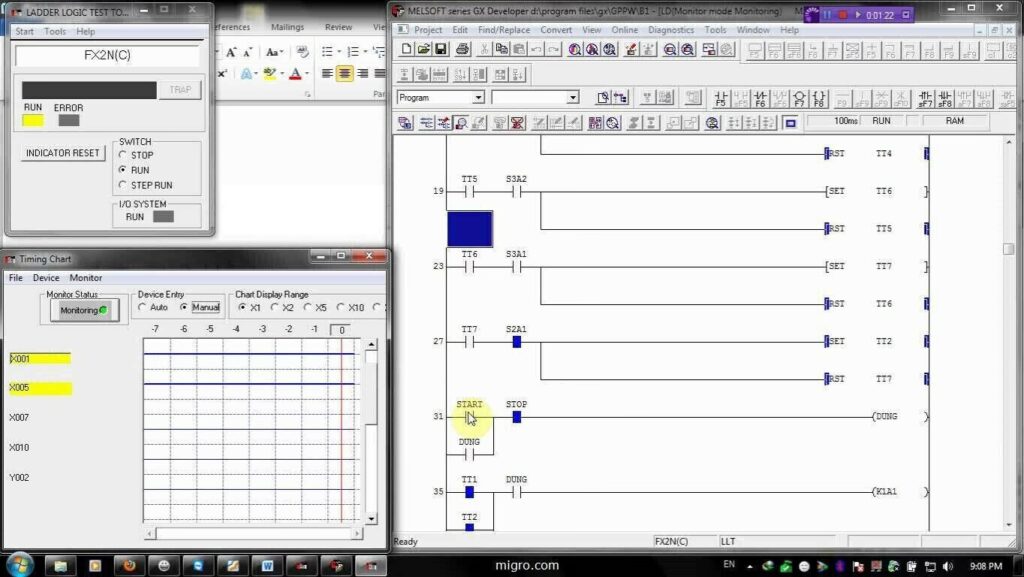

5. Testarea și Simularea Programului

Înainte de a descărca programul pe un PLC fizic, este recomandat să-l testezi folosind funcția de simulare a GX Developer. Aceasta îți permite să verifici funcționalitatea logicii tale fără riscul de a afecta un echipament real. Din bara de instrumente, selectează 'Start Ladder Logic test'. PLC-ul virtual va rula programul, permițându-ți să observi comportamentul intrărilor și ieșirilor.

Un aspect puternic al simulării este capacitatea de a 'forța' starea intrărilor sau ieșirilor. Poți activa sau dezactiva manual anumite puncte pentru a simula diverse scenarii. Această funcție se realizează prin apăsarea Shift + Enter pe elementul dorit. Este un instrument valoros pentru depanare și pentru a te asigura că programul tău se comportă exact așa cum ai intenționat, indiferent de condițiile de operare.

Tabel: Pași Cheie în Programarea PLC cu GX Developer

Descărcarea Programelor în PLC-ul Mitsubishi FX Series

Odată ce programul tău a fost testat și validat în simulator, următorul pas este să-l transferi pe PLC-ul fizic. Acest proces este similar cu a-ți pune planul de antrenament în practică pe teren. Necesită o conexiune corectă și respectarea unor pași specifici pentru a asigura o descărcare reușită și sigură.

1. Stabilește Conexiunea PC-PLC

Primul și cel mai important pas este să conectezi calculatorul la PLC-ul din seria FX folosind un cablu de interfață adecvat. Acesta poate fi un cablu RS232 (adesea cu un convertor USB-RS232 dacă PC-ul tău nu are un port serial) sau un cablu USB direct, în funcție de modelul specific al PLC-ului și de opțiunile sale de comunicare. Asigură-te că driverele necesare sunt instalate corect pe PC și că portul COM este configurat corespunzător în GX Developer (în 'Online' -> 'Transfer Setup'). O conexiune stabilă este fundamentul.

2. Deschide Programul în GX Developer

Asigură-te că programul pe care dorești să-l descarci este deschis în GX Developer și că a fost convertit (compilat) fără erori.

3. Setează PLC-ul în Modul STOP

Acesta este un pas CRUCIAL și nu trebuie neglijat! Înainte de a începe procesul de descărcare, trebuie să te asiguri că PLC-ul este în modul STOP. Majoritatea PLC-urilor Mitsubishi au un comutator fizic pe unitatea centrală (CPU) care permite trecerea între modurile RUN și STOP. De asemenea, poți schimba modul din GX Developer, prin meniul 'Online' -> 'Monitor' -> 'Remote Operation' și selectând 'Stop'. Descărcarea unui program în timp ce PLC-ul este în modul RUN poate duce la un comportament imprevizibil al mașinilor sau proceselor controlate, generând riscuri de siguranță și daune echipamentelor. Gândește-te la asta ca la oprirea mașinii înainte de a-i face modificări majore.

4. Inițiază Procesul de Scrierea în PLC

Din meniul 'Online', selectează 'Write to PLC...'. Aceasta va deschide o fereastră de dialog unde vei putea specifica exact ce date dorești să transferi.

5. Selectează Modelul PLC

În fereastra de 'Write to PLC', vei fi solicitat să confirmi modelul PLC-ului. În cazul seriei FX, vei alege de obicei 'FXCPU'. Asigură-te că această selecție corespunde cu PLC-ul conectat fizic.

6. Alege Datele de Descărcat

Este esențial să selectezi ce anume dorești să descarci. De obicei, 'Parameter' (parametrii PLC-ului, cum ar fi dimensiunea memoriei, setările de comunicație etc.) și 'Program' (logica ta ladder) sunt cele mai importante și necesare. Poți alege, de asemenea, 'Comment', 'Device Comment', 'Device Memory' sau alte opțiuni, în funcție de necesități. Pentru o descărcare completă și corectă, bifează cel puțin 'Parameter' și 'Program'.

7. Execută și Confirmă

După ce ai selectat datele, apasă 'Execute'. GX Developer te va întreba 'Are you sure you want to write to PLC?'. Confirmă cu 'Yes'. Software-ul va afișa o bară de progres, indicând starea descărcării. Odată ce procesul este finalizat, vei primi o notificare 'Write completed'. Apasă 'OK'.

Tabel: Verificări Critice Înainte de Descărcare

Procedura Esențială: Realizarea unui Backup al PLC-ului Mitsubishi

Realizarea unui backup este, fără îndoială, una dintre cele mai critice proceduri în mentenanța oricărui sistem PLC. Imaginează-ți că ai petrecut ore întregi antrenându-te pentru o competiție, dar nu ai salvat niciodată progresul. Un backup este asigurarea ta, un plan B care te salvează în cazul unei defecțiuni a PLC-ului, a unei pierderi accidentale a programului sau a necesității de a înlocui un echipament. Este o măsură de siguranță care îți protejează investiția de timp și resurse.

1. Stabilește Conexiunea PC-PLC

La fel ca la descărcare, primul pas este să asiguri o conexiune fizică stabilă între PC și PLC-ul tău Mitsubishi FX Series. Utilizează cablul de interfață potrivit (RS232, USB etc.) și asigură-te că GX Developer este configurat pentru a comunica pe portul corect.

2. Deschide GX Developer și Inițiază Citirea

Lansează GX Developer. Din meniul 'Online', selectează 'Read from PLC...'. Această opțiune va iniția procesul de extragere a datelor din memoria PLC-ului.

3. Selectează Datele de Citit

O fereastră de dialog va apărea, permițându-ți să alegi ce date dorești să citești din PLC. Pentru a realiza un backup complet al programului de control și al configurației PLC-ului, este imperativ să selectezi cel puțin 'Main + PLC parameter'. Această opțiune va extrage atât logica ladder principală, cât și toți parametrii de configurare ai PLC-ului (setări de memorie, porturi, timere, contoare etc.). Apasă 'Execute' și confirmă cu 'Yes'.

4. Așteaptă Finalizarea Citirii

GX Developer va afișa o bară de progres pe măsură ce datele sunt transferate de la PLC la PC. Durata acestui proces depinde de dimensiunea programului și de viteza de comunicare. Odată ce citirea este finalizată, vei primi o notificare. Apasă 'OK'. Programul și parametrii PLC-ului sunt acum încărcați temporar în memoria GX Developer pe calculatorul tău.

5. Salvează Backup-ul

Acum că datele sunt pe PC-ul tău, este crucial să le salvezi într-un fișier permanent. Din meniul 'Project', selectează 'Save as...'. Alege o locație sigură pe hard disk-ul tău, dă un nume descriptiv fișierului (de exemplu, 'NumeProiect_Data_Backup_V1.gxw') și apasă 'Save'. Recomandăm salvarea pe mai multe medii de stocare (HDD extern, cloud) pentru o siguranță sporită. Nu uita să adaugi data în numele fișierului, pentru a putea identifica ușor cea mai recentă versiune a backup-ului.

Tabel: Pași Cheie pentru Realizarea unui Backup PLC

Învățarea Programării PLC cu GX Developer: De Unde Începi și Ce Vei Aprofunda?

Dacă ești la început de drum în lumea automatizărilor sau dorești să-ți perfecționezi abilitățile, învățarea GX Developer este un pas excelent. Nu ai nevoie neapărat de echipamente hardware costisitoare la început. Simularea oferită de GX Developer îți permite să exersezi și să înțelegi fundamentele logicii de programare de la zero.

Un curs dedicat programării PLC-urilor Mitsubishi, axat pe GX Developer, te va ghida prin elementele de bază, cum ar fi:

• Crearea de circuite simple cu contacte și bobine.
• Utilizarea timerelor și contoarelor pentru controlul secvențelor.
• Implementarea instrucțiunilor logice booleene (AND, OR, NOT).
• Dezvoltarea logicii de la cele mai simple la cele mai complexe scenarii.

Multe cursuri oferă lecții video și exemple rezolvate, ceea ce facilitează înțelegerea conceptelor abstracte. Ideea este să construiești o fundație solidă, la fel cum un atlet își construiește forța de bază înainte de a trece la exerciții mai complexe.

Pe măsură ce avansezi, un curs mai complex despre PLC-urile Mitsubishi te va introduce în caracteristici avansate, esențiale pentru aplicații industriale moderne:

• Funcții Matematice: Vei învăța cum să efectuezi operații aritmetice (adunare, scădere, înmulțire, împărțire) și alte calcule complexe direct în programul PLC. Aceasta este crucială pentru aplicații care necesită procesarea datelor numerice, cum ar fi calculul producției, conversia unităților sau ajustarea parametrilor.
• Afișarea Rezultatelor: Înțelegerea modului de a prelucra și afișa datele PLC pe interfețe om-mașină (HMI) sau alte dispozitive. Aceasta implică adesea lucrul cu registre de date și formatarea informațiilor pentru o vizualizare clară.
• Interfațarea cu Unități Analogice: Un aspect fundamental în automatizare este capacitatea PLC-ului de a citi și scrie semnale analogice (de exemplu, 0-10V, 4-20mA) de la senzori (temperatură, presiune, nivel) și către actuatori (valve proporționale, controlere de viteză). Vei învăța cum să calibrezi, să scalezi și să utilizezi aceste intrări/ieșiri pentru controlul precis al proceselor.
• Exerciții Practice: Cel mai eficient mod de a învăța este prin practică. Cursurile bune oferă numeroase exerciții practice, permițându-ți să aplici cunoștințele teoretice și să-ți dezvolți abilitățile de depanare și optimizare a programelor.

Întrebări Frecvente Despre PLC-urile Mitsubishi FX și GX Developer

De ce este important să fac backup la PLC?

Realizarea unui backup este vitală pentru a preveni pierderea programului în cazul unei defecțiuni a PLC-ului, a unei ștergeri accidentale sau a unei înlocuiri a unității. Este o măsură de precauție care asigură continuitatea operațională și reduce timpul de nefuncționare în situații critice. Fără un backup, ar trebui să recreezi programul de la zero, ceea ce ar fi un proces costisitor și consumator de timp.

Am nevoie de hardware pentru a învăța GX Developer?

Nu, nu ai nevoie de hardware fizic pentru a începe să înveți fundamentele programării cu GX Developer. Software-ul include un simulator puternic care îți permite să scrii, să compilezi și să testezi programele într-un mediu virtual. Acest lucru este ideal pentru a înțelege logica și sintaxa, înainte de a investi într-un PLC fizic.

Ce tip de cablu folosesc pentru conectare?

Pentru PLC-urile Mitsubishi FX Series, cel mai comun cablu de interfață este un cablu RS232 (adesea numit SC-09) cu un conector mini-DIN pentru PLC și un conector serial DB9 pentru PC. Dacă PC-ul tău nu are un port serial, vei avea nevoie și de un convertor USB-RS232. Unele modele mai noi pot suporta și conexiuni USB directe. Asigură-te că verifici manualul PLC-ului tău pentru tipul exact de cablu necesar.

Pot simula programele fără un PLC fizic?

Absolut! GX Developer dispune de o funcție de simulare integrată, numită 'Start Ladder Logic test'. Aceasta îți permite să rulezi programul într-un mediu virtual, să observi comportamentul intrărilor și ieșirilor și chiar să 'forțezi' starea acestora pentru a testa diferite scenarii, fără a fi nevoie de un PLC fizic conectat.

Ce înseamnă 'forțarea' unei variabile în PLC?

Forțarea unei variabile (o intrare, o ieșire, un bit intern) în contextul simulării sau depanării în GX Developer înseamnă să-i setezi manual starea (ON/OFF sau o anumită valoare) independent de logica programului sau de starea fizică a senzorilor/actuatorilor. Acest lucru este extrem de util pentru a testa anumite ramuri ale programului sau pentru a simula condiții specifice care ar fi dificil de reprodus în mediul real. În GX Developer, se realizează prin apăsarea Shift + Enter pe variabila dorită.

Este necesar să pun PLC-ul în modul STOP pentru descărcare?

Da, este absolut necesar și o cerință de siguranță. Dacă încerci să descarci un program într-un PLC care este în modul RUN, riști să corupi programul existent, să provoci o funcționare imprevizibilă a mașinilor controlate și să generezi potențiale pericole de siguranță sau daune echipamentelor. Asigură-te întotdeauna că PLC-ul este în modul STOP înainte de a iniția orice operațiune de scriere.

Stăpânirea programării și a procedurilor de backup pentru PLC-urile Mitsubishi Seria FX cu GX Developer este o abilitate esențială în orice carieră legată de automatizări. Prin aplicarea consecventă a pașilor detaliați în acest ghid, vei construi nu doar programe robuste, ci și o rețea de siguranță vitală pentru operațiunile tale. Investiția în cunoștințe și practică îți va aduce beneficii pe termen lung, asigurându-ți că sistemele tale funcționează la performanță maximă și că ești pregătit pentru orice provocare. Continuă să exersezi, să înveți și să-ți perfecționezi abilitățile, pentru că în lumea automatizărilor, la fel ca în fitness, progresul continuu este cheia succesului.
