Niplurile de țeavă: Mici, dar Esențiale!

În vasta și adesea subestimata lume a sistemelor de instalații, există componente mici, dar absolut cruciale, care asigură funcționarea ireproșabilă: niplurile de țeavă. Aceste piese, aparent simple, sunt adevăratele punți de legătură în orice rețea de conducte, de la cele casnice până la cele industriale complexe. Alegerea și înțelegerea corectă a acestora nu este doar o chestiune de eficiență, ci și de siguranță și durabilitate pe termen lung. Un niplu greșit poate duce la scurgeri, coroziune sau chiar la cedarea întregului sistem, transformând o mică economie într-o problemă majoră și costisitoare. Dar nu te îngrijora! Acest ghid complet este conceput pentru a demistifica niplurile de țeavă, oferindu-ți toate informațiile necesare pentru a face alegeri informate și pentru a construi sisteme robuste și fiabile.

De la definirea lor și modul în care sunt fabricate, până la varietatea impresionantă de tipuri, materiale și aplicații, vom explora fiecare aspect al acestor componente vitale. Vei descoperi cum să le identifici, cum să le comanzi și, cel mai important, cum să alegi niplul perfect pentru orice nevoie, evitând capcanele comune. Pregătește-te să devii un expert în nipluri de țeavă!

Ce Sunt Niplurile de țeavă și De Ce Sunt Indispensabile?

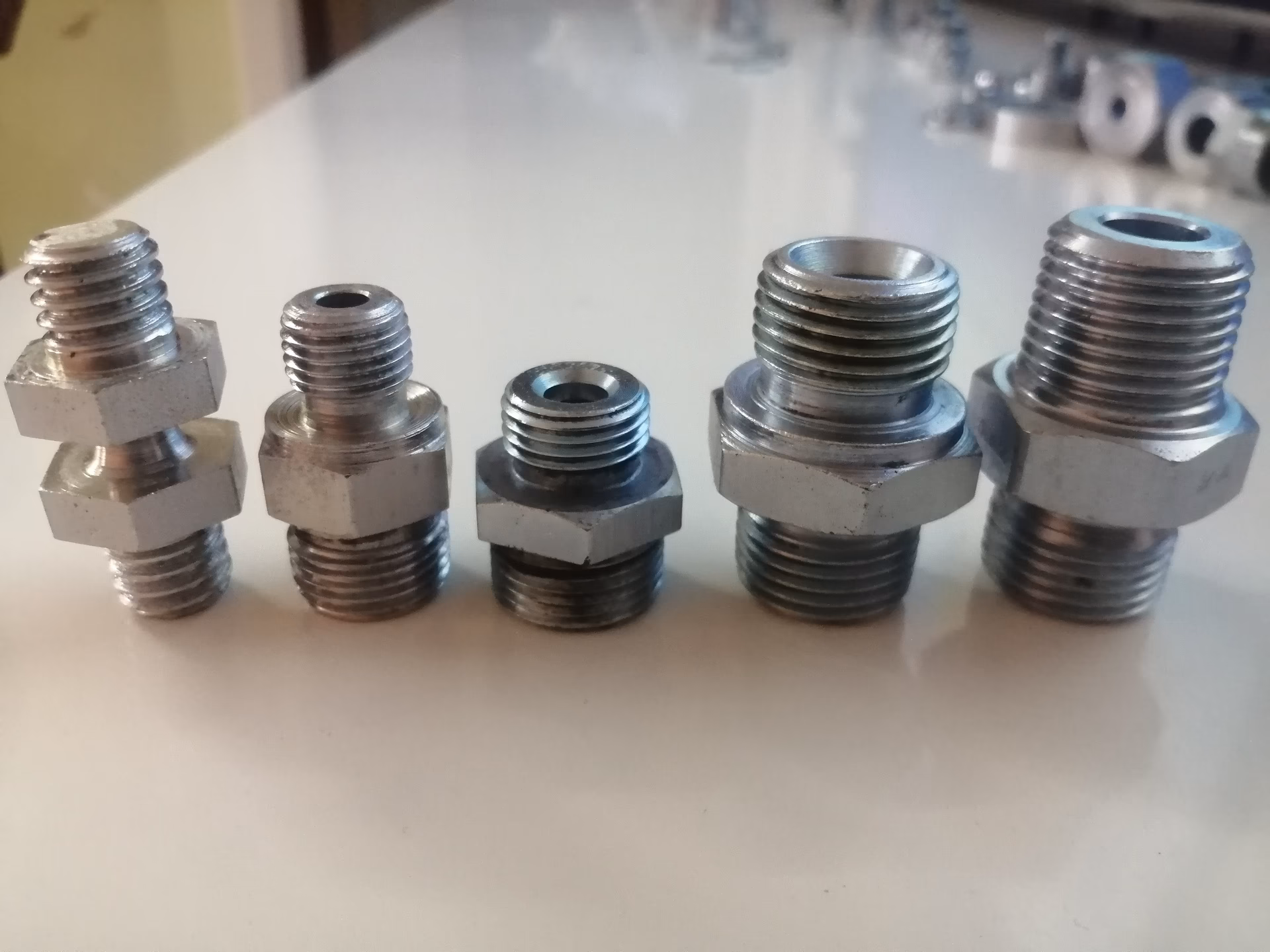

Un niplu de țeavă, în esență, este un conector scurt, drept, cu filet exterior la ambele capete. Rolul său principal este de a uni două fitinguri sau conducte cu filet interior. Imaginează-ți-le ca pe niște adaptori universali, capabili să lege diferite secțiuni ale unei rețele de instalații.

Definiție și Funcționalitate

Niplurile sunt piese scurte de țeavă, de obicei prevăzute cu filet exterior la ambele capete, utilizate pentru conectarea a două fitinguri sau țevi cu filet interior. Sunt printre cele mai răspândite tipuri de fitinguri pentru țevi și sunt adesea folosite ca adaptoare între diferite tipuri de conexiuni.

Deși sunt predominant utilizate în sistemele de conducte de joasă presiune, rezistența lor la presiune variază în funcție de dimensiune, construcție, temperatură și fluidul transportat. Un aspect crucial este că niplurile de țeavă sunt disponibile într-o gamă extrem de largă de grosimi de perete și materiale, oferind flexibilitate maximă în designul sistemelor.

Procesul de Fabricare

Fabricarea niplurilor de țeavă implică tăierea unei bucăți de țeavă la o lungime specificată și aplicarea conexiunilor finale dorite. Dimensiunile și materialul niplurilor respectă specificațiile țevilor, bazate pe codul ASME B16.11. Acestea pot fi fabricate prin procese diverse, rezultând în construcții fără sudură (seamless), filetate, canelate, cu barbă (barbed), îndoite sau sudate.

Aplicații Esențiale ale Niplurilor de țeavă

Versatilitatea niplurilor de țeavă le face indispensabile într-o multitudine de aplicații industriale. Ele sunt acele componente silențioase care asigură fluiditatea proceselor în sectoare critice. Iată o listă cu cele mai comune domenii în care niplurile își demonstrează utilitatea:

• Industria petrolului și gazelor
• Industria chimică de procesare
• Industria petrochimică
• Industria farmaceutică
• Industria alimentară și a băuturilor
• Industria celulozei și hârtiei
• Construcții navale/marină
• Incinerarea deșeurilor
• Construcția de mașini
• Arhitectură
• Industria semiconductoarelor
• Sisteme de irigații
• Sisteme de încălzire, ventilație și aer condiționat (HVAC)
• Sisteme de stingere a incendiilor

Cum se Comandă un Niplu de țeavă: O Chestiune de Precizie

Pentru a asigura compatibilitatea perfectă și funcționarea optimă, este vital să specifici corect proprietățile niplului la comandă. Fiecare detaliu contează pentru a evita erorile și întârzierile.

Informații Cruciale pentru Comandă:

• Diametrul: Se referă la diametrul nominal al țevii (NPS).
• Lungimea: Specificată de obicei ca lungime totală, inclusiv filetele. Lungimile variază cel mai frecvent între o lungime "aproape" (close) și 30 cm (12 inch). O notă importantă: un "niplu aproape" (close nipple) este cea mai scurtă bucată de țeavă necesară pentru a permite conexiuni filetate complete, fără nicio suprafață netedă între filete.
• Programul (Schedule) sau Grosimea peretelui: Indică grosimea peretelui țevii, influențând rezistența la presiune.
• Materialul: Alegerea materialului este esențială și depinde de aplicație. Opțiunile comune includ:
  • Alamă
  • Aluminiu
  • Oțel inoxidabil
  • Fier
  • Cupru
  • PVC (Policlorură de Vinil)
  • Oțel carbon
  • Fontă
  • CPVC (Policlorură de Vinil Clorinată)
• Conexiunile Capetelor: Modul în care se termină niplul. Acestea pot fi:
  • Filetate (Threads)
  • Capete teșite (Bevelled Ends)
  • Capete tăiate drept (Square Cut Ends)
  • Canelate (Grooved)
  • Îndoite (Bended)
  • Cu barbă (Barbed)
  • Fără sudură (Seamless)
• Specificații Tehnice: Presiuni, temperaturi, coeficienți de siguranță, conformitate cu standardele (ASME, BSP, NPT etc.), certificări, tipuri specifice (Standard, Double duty, Extra duty, Extra double duty, etc.).

Tipurile de filete utilizate pe nipluri sunt diverse, cele mai comune fiind BSP, BSPT, NPT, NPSM și Metric. Asigurarea compatibilității tipului de filet este vitală pentru o etanșare perfectă și pentru a preveni scurgerile.

Tipuri de Nipluri de țeavă: Un Ghid Detaliat

Diversitatea niplurilor de țeavă este remarcabilă, fiecare tip fiind proiectat pentru o funcție specifică. Cunoașterea acestor diferențe este cheia pentru o selecție corectă și eficientă. Să explorăm cele mai comune și importante tipuri:

1. Niplu Barrel (Barrel Nipple)

Niplurile Barrel, cunoscute și sub denumirea generică de nipluri de țeavă, sunt de obicei filetate NPT conic la ambele capete, cu o secțiune nefiletată în mijloc. Sunt adesea denumite T.B.E. (Threaded Both Ends), indicând că ambele capete sunt filetate. Lungimea lor este specificată ca lungimea totală, incluzând filetele.

2. Niplu Close / Running Nipple

Acest tip este cel mai scurt niplu posibil, fără nicio zonă nefiletată între cele două capete filetate. Practic, atunci când două fitinguri cu filet interior sunt înșurubate strâns pe ambele capete, foarte puțin din niplu rămâne vizibil. Deși sunt ideale pentru conexiuni compacte, sunt dificil de manevrat; pot fi deșurubate doar prin prinderea unui capăt filetat cu o cheie de țeavă (ceea ce deteriorează filetul) sau cu o cheie specială pentru nipluri (care prinde interiorul țevii, lăsând filetul intact).

3. Niplu Hexagonal (Hexagonal Nipple)

Identificabil printr-o secțiune hexagonală în centru, acest niplu permite o prindere sigură cu o cheie normală, oferind un avantaj mecanic superior față de niplurile rotunde. Este ideal pentru sisteme care necesită întreținere sau ajustări frecvente. Dacă un niplu hexagonal are distanțe mai mari între capetele filetate, este numit "niplu hex lung" (long hex nipple).

4. Niplu de Reducție / Niplu Inegal (Reducing Nipple / Unequal Nipple)

Utilizat pentru a conecta țevi de dimensiuni diferite. Un capăt are un diametru mai mare pentru a se potrivi unui fiting feminin mai mare, iar celălalt capăt are un diametru mai mic. Este esențială prudența la utilizarea acestora, deoarece o reducere a diametrului țevii poate însemna o creștere a presiunii și a debitului în țeava/fitingul mai mic. Dacă are două dimensiuni diferite la fiecare capăt, este numit și reductor.

5. Niplu pentru Furtun (Hose Nipple)

Proiectat pentru a conecta o țeavă la un furtun. Un capăt are o conexiune filetată masculină, iar celălalt capăt are o barbă pentru furtun (hose barb). Barba poate fi de aceeași dimensiune cu conexiunea țevii sau de o dimensiune redusă.

6. Niplu de Sudură (Welding Nipple)

Acest niplu este utilizat pentru a fi conectat la țevi sau fitinguri sudate. Are o conexiune filetată la un capăt și o țeavă tăiată normal la celălalt capăt. Capătul nefiletat oferă o suprafață mai mare pentru materialele de sudură, asigurând o conexiune mai puternică. Avantajul este că, odată sudat, conectarea altor țevi sau fitinguri la capătul filetat devine mult mai ușoară.

7. Niplu Swage (Swage Nipple)

Scopul principal al unui niplu swage este de a schimba diametrul țevii și de a conecta două țevi de dimensiuni diferite, trecând fluxul de fluide de la o dimensiune la alta. Acestea sunt disponibile cu capete simple, teșite sau filetate. Se împart în nipluri swage concentrice și excentrice. Cele concentrice sunt folosite predominant în conductele verticale, în timp ce cele excentrice sunt utilizate în conductele orizontale (ex: la aspirația pompelor pentru a preveni acumularea de aer).

8. Niplu Shoulder (Shoulder Pipe Nipple)

Mai lung decât un niplu close, include un spațiu nefiletat foarte scurt între filete. Spațiul nefiletat nu este suficient de mare pentru a permite prinderea cu o cheie de țeavă. Când două fitinguri feminine sunt înșurubate la ambele capete, o mică parte din niplu rămâne expusă.

9. Niplu Dreapta-Stânga (Right-Left Hand Pipe Nipple)

Aceste nipluri au un filet pe dreapta la un capăt și un filet pe stânga la celălalt capăt. Sunt utilizate tipic pentru conducte de gaz sau aplicații unde nu sunt permise utilizarea uniunilor. Pot fi folosite și pentru a conecta la filete interioare feminine în instalații unde nu există spațiu pentru o uniune.

10. Niplu Fără Sudură (Seamless Pipe Nipple)

Fabricate fără nicio îmbinare sudată pe lungimea lor, aceste nipluri sunt structural mai puternice și sunt proiectate pentru aplicații de înaltă presiune. Absența cusăturilor reduce șansele de scurgeri sau defecțiuni în condiții solicitante.

11. Nipluri Canelate (Grooved Pipe Nipples)

Folosite frecvent în construcții comerciale sau industriale, minerit și aplicații de conducte de proces. Există trei configurații comune: Canelat x Canelat, Canelat x Teșit și Canelat x MPT. Sunt interschimbabile cu fitingurile canelate populare.

12. Niplu Combinație / King Nipple (Combination/King Pipe Nipple)

O modalitate extrem de versatilă de a face tranziția de la furtun la filete. Conexiunile finale sunt doar pentru servicii de fluid și nu ar trebui utilizate pentru servicii de aer sau abur. Cel mai comun tip de conexiune este MPT, dar pot fi găsite și cu filet NPT feminin, flanșate sau cu capăt teșit gol pentru sudură.

Materiale și Tipuri Speciale de Nipluri de țeavă

Alegerea materialului este la fel de importantă ca și tipul niplului, deoarece definește durabilitatea și adecvarea pentru mediul specific de operare.

Nipluri din Oțel Negru (Black Pipe Nipples)

Fabricate din oțel negru, sunt utilizate în proiecte de petrol și gaze. Deși sunt mai puțin rezistente la coroziune decât opțiunile galvanizate sau din oțel inoxidabil, stratul lor negru ajută la minimizarea susceptibilității. Sunt comune în conductele de gaz natural, sisteme de alimentare cu petrol și alte aplicații de transfer de combustibil, precum și în sistemele de sprinklere de incendiu.

Nipluri Galvanizate (Galvanized Pipe Nipples)

Acoperite cu un strat de zinc, oferă o bună rezistență la rugină și oxidare. Sunt ideale pentru medii umede, cum ar fi sistemele de irigații, conductele de alimentare cu apă și instalațiile exterioare, inclusiv cele expuse la apă de mare.

Nipluri din Alamă (Brass Pipe Nipples)

Compuși dintr-un aliaj de cupru-zinc, acești nipluri au o rezistență excelentă la coroziune și o bună rezistență mecanică. Fiind un material biostatic, alama este o alegere ideală pentru sistemele de apă unde igiena este esențială. Pot tolera temperaturi ridicate fără a se deteriora, fiind frecvente în sistemele de distribuție a apei calde și în aplicațiile marine.

Nipluri din Oțel Inoxidabil (Stainless Steel Nipples)

Perfecte pentru medii solicitante, niplurile din oțel inoxidabil sunt ferme și extrem de rezistente la coroziune. Există numeroase grade (ex: 304 și 316), fiecare cu un grad variabil de rezistență la coroziune și substanțe chimice. Sunt indispensabile în fabricile de procesare chimică, medii marine, industria alimentară și a băuturilor și în cea farmaceutică, unde curățenia și durabilitatea sunt prioritare.

Nipluri din PVC (PVC Pipe Nipples)

Ușoare, ușor de instalat și rezistente la rugină. Natura lor neconductoare și rezistența la diverse compuși chimici le fac utilizabile într-o multitudine de scopuri. Sunt comune în instalațiile sanitare rezidențiale, sistemele de irigații și stațiile de tratare a apei, precum și în sistemele de conducte electrice.

Nipluri din CPVC (CPVC Pipe Nipples)

Construite pentru a gestiona temperaturi mai ridicate decât PVC-ul, menținând un aspect similar. Această proprietate le face potrivite pentru sisteme de apă caldă și alte aplicații termice, inclusiv în instalațiile rezidențiale și comerciale de apă caldă și în anumite procese chimice industriale.

Conexiunile Capetelor Niplurilor de țeavă: O Chestiune de Adaptabilitate

Tipul de conexiune la capătul niplului este la fel de important ca și materialul sau dimensiunea, dictând modul în care niplul se va integra în sistemul tău. Iată cele mai comune configurații:

• Plain Both Ends (PBE): Ambele capete sunt netede, fără filet, tipic pentru conexiuni sudate (socket weld).
• Threaded Both Ends (TBE): Ambele capete sunt filetate, utilizate pentru a se potrivi cu conexiuni filetate feminine.
• Bevelled Both Ends (BBE): Ambele capete sunt teșite, utilizate pentru sudură cap la cap (buttweld fitting).
• Threaded One End (TOE): Un singur capăt este filetat, celălalt fiind neted. Adesea confundate cu niplurile de sudură, dar niplurile de sudură adevărate au un capăt teșit pentru sudură cap la cap. Niplurile TOE sunt uneori folosite ca picioare pentru rezervoare de ulei.
• Bevelled One End (BOE): Un singur capăt este teșit, celălalt fiind neted.
• Plain One End (POE): Un singur capăt este neted, celălalt fiind filet.

Alegerea Niplului de țeavă Potrivit: Ghid Esențial

Selectarea niplului corect este un pas crucial care va defini siguranța și eficiența sistemului tău de instalații. Iată aspectele esențiale de luat în considerare:

Nipluri de țeavă din Oțel Inoxidabil: De Ce Sunt Cruciale?

Dintre toate materialele disponibile pentru nipluri, oțelul inoxidabil se distinge prin proprietățile sale superioare, fiind adesea alegerea preferată pentru aplicații critice. Rezistența sa excepțională la coroziune și temperaturi ridicate îl face indispensabil în medii dure. Aceste nipluri sunt fabricate pentru a rezista la acțiunea substanțelor chimice agresive, la umiditate ridicată și la variații extreme de temperatură, asigurând o durată de viață extinsă a sistemului.

Disponibile în diverse grade, cum ar fi 304 și 316, niplurile din oțel inoxidabil oferă niveluri diferite de rezistență la coroziune. Gradul 316, de exemplu, conține molibden, ceea ce îi conferă o rezistență superioară la coroziunea prin pitting și la fisurarea cauzată de cloruri, fiind ideal pentru aplicații marine sau în industria chimică. Această durabilitate reduce semnificativ riscul de scurgeri și defecțiuni, minimizând costurile de întreținere și asigurând fiabilitatea operațională.

Pe lângă rezistența chimică și termică, oțelul inoxidabil este și un material igienic, ușor de curățat și care nu contaminează fluidele. Acest lucru îl face perfect pentru industriile alimentare și a băuturilor, farmaceutice și medicale, unde puritatea este de o importanță capitală. Alegerea niplurilor din oțel inoxidabil este o investiție în siguranța și longevitatea sistemului tău.

Întrebări Frecvente (FAQ) despre Niplurile de țeavă

1. Ce este diferența dintre un niplu close și un niplu shoulder?

Un niplu close nu are nicio zonă nefiletată între cele două filete, ceea ce înseamnă că fitingurile conectate vin aproape în contact. Un niplu shoulder este puțin mai lung decât un niplu close și are un spațiu nefiletat foarte scurt, insuficient însă pentru a permite prinderea cu o cheie de țeavă, lăsând o mică parte din niplu vizibilă.

2. Pot folosi nipluri de PVC pentru apă caldă?

Nu este recomandat să folosești nipluri de PVC standard pentru apă caldă, deoarece PVC-ul are o rezistență limitată la temperaturi ridicate și se poate deforma. Pentru aplicații cu apă caldă, ar trebui să folosești nipluri din CPVC, alamă sau oțel inoxidabil, care sunt proiectate să reziste la temperaturi mai înalte.

3. De ce este important tipul de filet (ex: NPT vs. BSP)?

Tipul de filet este crucial pentru o etanșare corectă și sigură. Filetele NPT (National Pipe Taper) sunt conice și creează o etanșare prin deformarea filetelor pe măsură ce sunt strânse. Filetele BSP (British Standard Pipe) pot fi paralele (BSPP) sau conice (BSPT) și necesită adesea un material de etanșare suplimentar (bandă de teflon sau pastă). Utilizarea unui tip de filet greșit va duce la scurgeri și la o conexiune nesigură.

4. Niplurile de țeavă sunt o problemă?

Nu, niplurile de țeavă nu sunt o problemă în sine. Problema apare atunci când se alege niplul greșit pentru o anumită aplicație. O selecție incorectă a materialului, dimensiunii, tipului de filet sau a ratingurilor de presiune/temperatură poate duce la scurgeri, coroziune, defecțiuni ale sistemului și costuri suplimentare. Înțelegerea profundă a tipurilor și aplicațiilor lor este cheia pentru a evita aceste probleme.

5. Ce înseamnă "seamless" la un niplu de țeavă?

"Seamless" înseamnă "fără sudură". Un niplu seamless este fabricat dintr-o singură bucată de material, fără nicio îmbinare sudată pe lungimea sa. Această construcție îi conferă o rezistență structurală superioară și îl face ideal pentru aplicații de înaltă presiune sau unde integritatea maximă este esențială, deoarece elimină punctele slabe potențiale asociate cu sudurile.

Concluzie

Chiar dacă par a fi simple accesorii, niplurile de țeavă sunt coloana vertebrală a oricărui sistem de instalații funcțional. De la rolul lor fundamental de a conecta componente la multitudinea de tipuri și materiale adaptate pentru medii specifice, înțelegerea acestor mici piese este esențială pentru succesul oricărui proiect. Alegerea corectă a niplului nu înseamnă doar conformitate, ci și asigurarea unei durate de viață lungi, a fiabilității și a siguranței operaționale a întregului sistem. Investește timp în a înțelege aceste componente și vei economisi resurse prețioase pe termen lung, garantând o funcționare impecabilă a instalațiilor tale. Fii informat, alege inteligent și construiește cu încredere!
