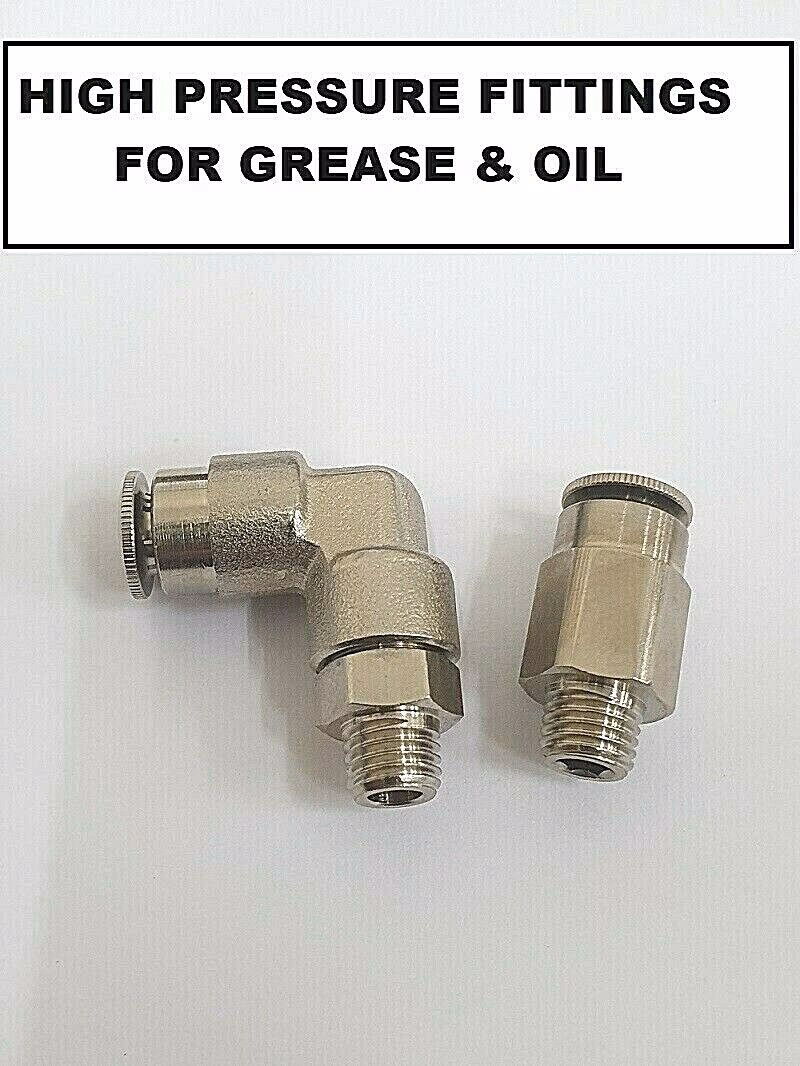

Fitingurile în Industria Petrolului și Gazelor: Ghid Complet

În vasta și complexa lume a industriei petrolului și gazelor (Oil & Gas), unde siguranța, eficiența și fiabilitatea sunt nu doar dezirabile, ci absolut critice, rolul fitingurilor este fundamental. Aceste componente esențiale, adesea numite și fitinguri de sudură, reprezintă coloana vertebrală a oricărui sistem de conducte, având funcția principală de a conecta secțiuni drepte de țevi. Mai mult decât simple elemente de legătură, fitingurile permit adaptarea sistemului la diferite forme sau dimensiuni, asigurând că fiecare segment de țeavă poate transporta eficient și în siguranță o gamă largă de fluide, de la gaze la lichide, în condiții de presiune și temperatură extreme. Ele sunt piese cheie care garantează integritatea liniilor de transport fluide într-un sector atât de solicitant.

Pentru a înțelege pe deplin importanța lor, este crucial să recunoaștem că performanța și integritatea oricărui sistem de conducte depind în mare măsură de calitatea și instalarea corectă a fitingurilor. O conexiune slabă sau o instalare incorectă poate duce la scurgeri periculoase și costisitoare, subliniind necesitatea unei înțelegeri aprofundate a modului de utilizare optimă a acestor componente. În acest articol, vom explora în detaliu rolul, tipurile și materialele fitingurilor, precum și importanța prelucrării de precizie în asigurarea fiabilității lor în industria Oil & Gas.

Ce Sunt Fitingurile în Industria Petrolului și Gazelor?

Fitingurile în contextul industriei petrolului și gazelor sunt elemente de legătură utilizate pentru a uni segmente de conducte, a schimba direcția fluxului, a modifica diametrul țevilor sau a devia fluidul către alte ramificații. Acestea sunt concepute pentru a rezista la condiții de operare extrem de dure, inclusiv presiuni ridicate, temperaturi variate și expunere la substanțe corozive. De la conductele de extracție din zăcăminte (upstream) până la rețelele de distribuție a produselor finite (downstream), fitingurile sunt indispensabile în fiecare etapă a procesului.

Funcția lor principală este de a asigura o conexiune etanșă și sigură între segmentele de țeavă, prevenind orice pierdere de fluid care ar putea duce la riscuri de mediu, siguranță sau pierderi economice semnificative. Fără fitinguri adecvate și instalate corect, sistemele de conducte ar fi simple linii drepte, incapabile să se adapteze la teren, să ocolească obstacole sau să se conecteze la echipamente complexe precum pompele industriale, care, de asemenea, depind de integritatea acestor conexiuni pentru a funcționa în armonie cu întregul sistem.

Rolul Crucial al Fitingurilor în Securitatea și Eficiența Sistemelor de Conducte

Securitatea în industria petrolului și gazelor depinde în mod semnificativ de calitatea fitingurilor. O scurgere, chiar și una minoră, într-o conductă poate avea consecințe devastatoare, de la pierderi financiare enorme la riscuri de mediu și de siguranță pentru personal. Prin urmare, fitingurile joacă un rol vital în:

• Prevenirea Scurgerilor și Asigurarea Etanșeității: Fitingurile sunt proiectate pentru a crea o etanșare perfectă, împiedicând orice scăpare a fluidului. O instalare corectă și utilizarea fitingurilor de înaltă calitate sunt esențiale pentru a menține integritatea sistemului.
• Asigurarea Integrității Sistemului: Aceste componente conectează, sigilează și susțin liniile de transport fluide, garantând că întregul sistem funcționează ca o unitate coerentă și robustă.
• Eficiența Operațională: Fitingurile permit sistemelor de conducte să "găsească direcțiile" necesare pentru a performa corect, facilitând fluxul continuu și neîntrerupt al fluidelor. Ele permit, de asemenea, integrarea armonioasă a altor componente cheie, cum ar fi pompele industriale, asigurând că acestea funcționează la parametri optimi.
• Reducerea Costurilor: Prevenirea scurgerilor nu este doar o chestiune de siguranță, ci și una economică. Costurile asociate cu remedierea scurgerilor, oprirea operațiunilor și impactul asupra mediului pot fi astronomice, chiar și pentru un incident la scară mică. Investiția în fitinguri de calitate superioară este, prin urmare, o investiție în fiabilitatea și rentabilitatea pe termen lung.
• Precizia Prelucrării CNC: În acest context, prelucrarea CNC (Control Numeric Computerizat) joacă un rol esențial. Această tehnologie asigură precizia și durabilitatea fiecărui fiting, garantând integritatea conexiunilor în medii critice. Fitingurile fabricate prin CNC respectă toleranțe stricte, ceea ce este vital pentru performanța și siguranța sistemelor de conducte.

Aplicații Diverse: Upstream, Midstream și Downstream

Fitingurile sunt omniprezente în toate cele trei segmente majore ale industriei petrolului și gazelor:

• Upstream: În faza de explorare și producție, fitingurile sunt utilizate în echipamentele de foraj, capete de puț, sisteme de injecție și conducte de colectare a țițeiului și gazelor din zăcăminte.
• Midstream: Pe parcursul transportului, fitingurile sunt esențiale în conductele de mare diametru, stațiile de pompare și compresie, terminalele de stocare și navele-cisternă.
• Downstream: În faza de rafinare și distribuție, fitingurile sunt folosite în rafinării, instalații petrochimice, depozite de combustibil și rețele de distribuție.

Tipuri specifice de fitinguri, cum ar fi teurile și flanșele, sunt dominante pe piața petrolului și gazelor datorită versatilității și fiabilității lor în aceste aplicații diverse.

Tipuri de Fitinguri Utilizate în Conductele Industriale

Există o mare varietate de fitinguri, fiecare conceput pentru o funcție specifică, dar toate îndeplinesc aceeași misiune fundamentală: de a ajuta sistemul de conducte să se adapteze și să funcționeze corect. Acestea sunt disponibile în diverse clase de presiune, variind de la 150 PSI la 3000 LB, pentru a se potrivi cerințelor specifice ale aplicației.

Iată o listă detaliată a principalelor fitinguri utilizate în mod obișnuit în proiectele de conducte:

• Cot (Elbow)
• Reductor (Reducer)
• Teu (Tee)
• Cuplaj (Coupling)
• Adaptor (Adapter)
• Niplu de unire (Union)
• Supapă (Valve)
• Cruce (Cross)
• Olet (Branch connection fitting)
• Capac (Cap)
• Dop (Plug)
• Niplu de reducere (Swage Nipple)
• Compensator de dilatație (Expansion Joint)
• Bucșă (Bush)
• Curbă cu rază lungă (Long Radius Bend)

Coturile (Elbow)

Cotul de țeavă este un accesoriu utilizat în sistemele de conducte pentru a conecta două țevi de același diametru nominal sau de diametre diferite. Este îndoit la un unghi pentru a permite țevilor drepte să se întâlnească într-un unghi, realizând astfel o schimbare de direcție. Permite modificarea ușoară a direcției țevii. Cele mai comune două tipuri de coturi sunt cele de 90° și 45°, dar pot fi tăiate la orice grad. Coturile vin în două tipuri diferite de raze: rază scurtă (1D) și rază lungă (1.5D).

Dintre toate fitingurile de țeavă, cotul este cel mai utilizat, într-o varietate de aplicații în industrii precum cea energetică, navală, de încălzire, fabricarea hârtiei, metalurgie, petrochimie, chimie, petrol și gaze, etc.

Cot de 90 de Grade

Utilizat pentru a conecta țevi la un unghi de 90°. Așa cum sugerează și numele, cotul are întotdeauna forma unui unghi drept. Acest tip de cot este cunoscut și sub denumirea de „cot de 90” sau „îndoitură de 90”. Este un dispozitiv de montare a țevilor care este îndoit astfel încât să producă o schimbare de 90° a direcției de curgere a fluidului/gazului în țeavă.

Cot de 45 de Grade

Pentru a schimba direcția țevii cu 45°, se introduce un cot de 45° între țevi.

Cot cu Rază Lungă (Long Radius Elbow)

Într-un cot cu rază lungă, raza de curbură este de 1,5 ori diametrul nominal. Aceste coturi sunt utilizate în mod obișnuit în conducte și oferă o rezistență la frecare mai mică fluidului decât coturile scurte, permițând un flux mai lin și o pierdere de presiune minimă.

Cot cu Rază Scurtă (Short Radius Elbow)

Raza centrală a unui cot cu rază scurtă este aceeași cu dimensiunea nominală a țevii, sau de o dată diametrul țevii. Acestea sunt utilizate în aplicații unde spațiul este limitat. Totuși, datorită unei schimbări rapide a direcției fluxului, prezintă o cădere de presiune mai mare.

Cot Reductor (Reducing Elbow)

Coturile reductoare de 90° sunt utilizate pentru a modifica direcția unei țevi, reducând în același timp dimensiunea acesteia într-un sistem de conducte. Cotul reductor înlocuiește un fiting de țeavă și reduce timpul de sudare cu mai mult de o treime. În plus, scăderea constantă a diametrului curbei de reducere pe arcul său minimizează rezistența la flux și scade influența turbulențelor curente și a eroziunii interne probabile. Aceste caracteristici împiedică linia să sufere căderi semnificative de presiune.

Curbele de Țeavă (Pipe Bends)

O curbă de țeavă este o bucată de țeavă care este îndoită la un unghi pentru a uni două țevi. Poate avea aproape orice rază și unghi de curbură. Curbele de țeavă au o pierdere minimă de presiune datorită razei lor lungi și schimbării continue de direcție, permițând un flux lin al fluidului. Curbele de țeavă tridimensionale (3D) și a cincea dimensiune (5D) sunt larg răspândite, oferind o flexibilitate mai mare în proiectarea sistemelor.

Coturile cu Mitra (Miter Bend)

Coturile cu mitra sunt realizate din țevi și nu sunt fitinguri normale de țeavă. Deoarece coturile supradimensionate sunt costisitoare, acestea sunt în general recomandate pentru dimensiuni de 10″ și mai mari. Coturile cu mitra sunt permise numai pe liniile de apă cu presiune scăzută. Coturile cu mitra pot fi realizate din două, trei sau cinci piese, prin sudarea segmentelor tăiate.

Retururi – Cot de 180 de Grade

Cotul de 180° este similar cu un cot de 45° sau 90°, dar schimbarea direcției fluxului este de 180 de grade. Forma este asemănătoare cu două coturi de 90 de grade sudate împreună. Este, de asemenea, numit „curbă în U” sau „cot de retur”, fiind utilizat pentru a inversa complet direcția fluxului.

Teuri de Țeavă (Pipe Tee)

Teul de țeavă este un tip de fiting sau conector utilizat pentru a uni două sau mai multe țevi. Aceste fitinguri unesc două țevi sau tuburi la un unghi de 90 de grade și sunt denumite după aspectul lor în formă de T. Este unul dintre cei mai versatili conectori de sisteme de conducte și este utilizat pe scară largă în aplicații rezidențiale, comerciale și industriale.

Teu Drept (Straight Tee)

Cunoscut și sub denumirea de teu egal, înseamnă că diametrul ramificației este același cu diametrul țevii principale.

Teu Reductor (Reducing Tee)

Diametrul ramificației la un teu reductor este mai mic decât diametrul țevii principale, permițând reducerea dimensiunii în punctul de ramificație.

Teu cu Bare (Barred Tee)

Teurile cu bare sunt fitinguri de țeavă cu două ieșiri, una la 90° față de conexiunea la linia principală, care are găuri mici. Teurile cu bare pot fi fabricate și sunt utilizate pentru a conecta două bucăți de țeavă sau fitinguri, adesea pentru a dirija fluxul în mod specific și a preveni blocajele.

Teu Y / Lateral (Wye Tee / Lateral)

Este un accesoriu particular care arată ca un mic Y. Are trei deschideri la 45 de grade. Sunt utilizate pentru a uni linii verticale și orizontale. Această formă reduce turbulența și frecarea, care pot obstrucționa fluxul, fiind ideal pentru aplicații care necesită un flux lin și eficient.

Cruci (Cross)

Cunoscute sub denumirea de fitinguri cu patru căi, acestea au o intrare și trei ieșiri și adesea prezintă capete sudate sau filetate. Capetele sunt setate la unghiuri de 90 de grade, iar filetele sunt proiectate pentru a crea o prindere stabilă și o conexiune sigură la fitingurile de țeavă cu filet exterior. Sunt utilizate în mod obișnuit în sistemele de aspersoare pentru stingerea incendiilor.

Reductoare de Țeavă (Pipe Reducers)

Un reductor de țeavă reduce diametrul țevii. În conducte, există două tipuri de reductoare: concentrice și excentrice.

Reductor Concentric (Concentric Pipe Reducer)

Sunt utilizate pentru a uni secțiuni de țeavă sau secțiuni de tuburi pe aceeași axă. Reductorul concentric are formă de con și este utilizat atunci când există o schimbare de diametru între țevi și este necesar ca axa centrală să rămână aliniată.

Reductor Excentric (Eccentric Reducer)

Centrul ambelor capete ale reductorului excentric se află pe o axă separată, menținând constantă înălțimea BOP (bottom of pipe) a țevii. Reductoarele excentrice sunt necesare atunci când una dintre suprafețele exterioare ale țevii trebuie să rămână la același nivel, de exemplu, pentru a facilita drenajul în sistemele orizontale.

Nipluri de Reducere (Swage Reducers)

Niplurile de reducere sunt similare cu reductoarele, dar sunt mai mici și sunt utilizate pentru a uni țevi de diametre diferite, adesea în spații restrânse. Există în variante concentrice și excentrice, la fel ca reductoarele.

Capace de Țeavă (Pipe Caps)

Capacele de țeavă sunt utilizate pentru a acoperi capătul unei țevi, sigilând sistemul. Sunt folosite la capătul unei conducte sau pentru conexiuni viitoare în colectorii de țevi, oferind o etanșare temporară sau permanentă.

Capete Scurte (Stub Ends)

Sunt esențial o piesă de flanșă utilizată pe capete scurte, dar sunt acoperite de standardul ASME B16.9. Capătul scurt este sudat cap la cap de țeavă în această formă de flanșă, dar flanșa este liberă să se rotească la capătul capătului scurt, facilitând alinierea șuruburilor.

Nipluri de Unire (Piping Union)

În conductele de diametru mic și presiune scăzută, unde este necesară demontarea mai frecventă a țevilor, niplurile de unire sunt utilizate ca alternativă la conexiunile cu flanșe. O unire este compusă din trei părți: o piuliță, un capăt mamă și un capăt tată. Piulița asigură presiunea necesară pentru a etanșa conexiunea atunci când capetele mamă și tată sunt unite, permițând o demontare și reasamblare ușoară.

Cuplaje de Țeavă (Pipe Coupling)

Cuplajele sunt fitinguri de țeavă care ajută la extinderea sau terminarea secțiunilor de țeavă. Aceste fitinguri sunt utilizate și pentru a schimba dimensiunea țevii și pentru a repara o țeavă ruptă sau cu scurgeri. Majoritatea instalațiilor necesită ca mai multe lungimi de țeavă să fie unite sau tăiate pentru a facilita schimbările de direcție și traversarea obstacolelor. Există trei tipuri diferite de cuplaje: cuplaj complet, jumătate de cuplaj și cuplaj reductor.

Nipluri de Țeavă (Pipe Nipple)

Un niplu este o piesă cilindrică cu filet exterior la ambele capete sau doar la unul. Este utilizat pentru a uni alte două accesorii, cum ar fi țevi, furtunuri și supape. Niplurile de țeavă sunt utilizate în conductele de presiune scăzută și medie.

Fitinguri cu Sudură în Soclu și Filetate (Socket Weld and Threaded Pipe Fittings)

Fitingurile filetate și sudate sunt produse forjate cu diferite clase de presiune și temperatură. Sunt disponibile în diverse dimensiuni, variind de la 1/8” la 4” NPS. Există patru clase de presiune și temperatură disponibile pentru aceste fitinguri:

• Fitingurile de Clasa 2000 sunt produse numai în tip filetat.
• Fitingurile de Clasa 3000 și 6000 sunt produse în tipuri filetate și sudate.
• Fitingurile de Clasa 9000 sunt produse numai în tipul de sudură în soclu.

Aceste fitinguri sunt utilizate în conductele cu diametru mic și presiune scăzută, unde sudura în soclu oferă o rezistență excelentă la scurgeri, iar filetarea permite o asamblare rapidă.

Materiale Utilizate pentru Fitinguri

Materialul utilizat pentru fabricarea unui fiting este adesea factorul decisiv în selecția acestuia. Fitingurile sunt fabricate din diverse materiale, inclusiv:

• Oțel Carbon (CS) și Oțel Galvanizat
• Oțel Carbon la Temperatură Scăzută (LTCS)
• Oțel Carbon Testat la Impact (ITCS)
• Fontă maleabilă
• Oțel Inoxidabil (SS)
• Metale neferoase (include inconel, cupru, incoloy și cupronickel)
• Oțel Crom-molibden (aliaj) (utilizat în mod obișnuit pentru servicii la temperaturi ridicate)
• Materiale non-metalice (include acrilonitril butadien stiren (ABS), policlorură de vinil (PVC), plastic armat cu fibră (FRP), polietilenă de înaltă densitate (HDPE), policlorură de vinil clorinată (CPVC) și sticlă temperată).

Corpurile fitingurilor sunt adesea fabricate din același material ca și țeava pe care o conectează. Orice materiale permise de rețelele de sănătate sau de construcții pot fi utilizate, dar acestea trebuie să fie compatibile cu celelalte materiale și cu fluidele transportate, precum și cu temperatura și presiunea internă (și externă). Alegerea materialelor pentru țevi și fitinguri este influențată și de aspecte precum rezistența la foc, rezistența mecanică, rezistența la cutremure și altele, asigurând că sistemul este robust și durabil în fața tuturor provocărilor operaționale.

Întrebări Frecvente (FAQ)

Care este rolul principal al fitingurilor în industria petrolului și gazelor?

Rolul principal al fitingurilor este de a conecta segmente drepte de țevi, de a schimba direcția fluxului, de a modifica diametrul conductelor și de a ramifica sistemul. Ele sunt esențiale pentru a asigura o conexiune etanșă și sigură, prevenind scurgerile și garantând integritatea și performanța transportului de fluide în condiții de presiune și temperatură variate.

De ce este crucială precizia în fabricarea fitingurilor?

Precizia în fabricarea fitingurilor este crucială pentru a asigura o etanșare perfectă și pentru a preveni scurgerile, care pot fi extrem de costisitoare și periculoase în industria petrolului și gazelor. Prelucrarea CNC (Control Numeric Computerizat) joacă un rol vital în garantarea toleranțelor stricte și a durabilității fiecărui fiting, contribuind direct la siguranța și fiabilitatea sistemului de conducte.

Care sunt cele mai comune tipuri de fitinguri utilizate?

Cele mai comune și larg utilizate tipuri de fitinguri includ coturile (de 90°, 45°, cu rază lungă sau scurtă), teurile (drepte, reductoare, Y), reductoarele de țeavă (concentrice, excentrice), cuplajele și niplurile de unire. Fiecare dintre acestea are o funcție specifică, contribuind la flexibilitatea și adaptabilitatea sistemelor de conducte.

Ce factori influențează alegerea materialului pentru un fiting?

Alegerea materialului pentru un fiting este influențată de mai mulți factori, printre care tipul de fluid transportat (corozivitate), presiunea și temperatura de operare, condițiile de mediu (intern și extern), rezistența la foc, rezistența mecanică și cerințele specifice de siguranță (ex: rezistența la cutremure). Materialul trebuie să fie compatibil cu celelalte componente ale sistemului și să respecte standardele industriale relevante.

Care este diferența dintre un cot și o curbă de țeavă?

Principalul diferență este că un cot (elbow) este un fiting standardizat cu raze de curbură specifice (1D sau 1.5D) și unghiuri fixe (45°, 90°), fabricat în masă. O curbă de țeavă (pipe bend) este o secțiune de țeavă care este îndoită la un unghi și o rază de curbură personalizată (ex: 3D, 5D sau mai mult), permițând o flexibilitate mai mare în proiectare și un flux mai lin cu pierderi de presiune minime, dar sunt adesea mai costisitoare de produs.

Concluzie

Fitingurile reprezintă piese indispensabile în infrastructura vitală a industriei petrolului și gazelor. De la cele mai simple conexiuni la cele mai complexe configurații, ele asigură nu doar transportul eficient al fluidelor, ci și siguranța și integritatea operațiunilor într-un mediu extrem de solicitant. Diversitatea tipurilor și materialelor disponibile permite adaptarea la orice cerință specifică a proiectului, în timp ce precizia prelucrării, facilitată de tehnologii avansate precum CNC, garantează fiabilitatea pe termen lung.

Pe măsură ce industria evoluează, integrarea tehnologiilor avansate devine un catalizator cheie pentru eficiență și calitate în fabricarea fitingurilor. Convergența Industriei 4.0 și Revoluția Prelucrării CNC redefinește standardele de producție pentru fitinguri, marcând o etapă importantă în evoluția ingineriei pentru acest sector. Înțelegerea profundă a rolului și selecției corecte a fitingurilor este, prin urmare, esențială pentru succesul și durabilitatea oricărui proiect din industria petrolului și gazelor.
