Simulatoare de Antrenament Operatori: Esențial

Într-o lume industrială din ce în ce mai complexă și dinamică, rolul operatorilor bine pregătiți devine absolut crucial. Un operator calificat și cu experiență este, fără îndoială, unul dintre elementele fundamentale care contribuie la creșterea siguranței și a productivității unei instalații. Pe măsură ce operatorii trebuie să gestioneze o cantitate tot mai mare de informații și responsabilități, asigurarea unei instruiri de calitate devine imperativă. De fapt, lipsa unei pregătiri adecvate este adesea cauza principală a performanței sub standarde. Metodele convenționale de instruire se dovedesc a fi insuficiente pentru a pregăti operatorii pentru situațiile periculoase, care apar rareori, dar care pot avea consecințe devastatoare. Din acest motiv, simulatorul de antrenament pentru operatori (OTS) a devenit o componentă inevitabilă a programelor de instruire, oferind un mediu sigur unde operatorii pot învăța și exersa fără a pune în pericol instalația sau personalul.

De ce sunt necesare Simulatoarele de Antrenament pentru Operatori (OTS)?

Un număr tot mai mare de companii adoptă simulatoare de antrenament pentru operatori (OTS) pentru a-și instrui personalul operațional în gestionarea diverselor defecțiuni, proceduri de pornire și oprire, precum și moduri de operare care apar infrequent. Multe accidente industriale se datorează, în mare parte, unei instruiri necorespunzătoare privind automatizarea și echipamentele de proces, instrumentația sau procedurile de siguranță pentru operațiuni și mentenanță. Este vital ca operatorii să fie pregătiți pentru situații de urgență, astfel încât să știe cum să reacționeze la defecțiunile procesului și la alte evenimente anormale. Simulatoarele de antrenament pentru operatori oferă una dintre cele mai bune metode pentru a asigura această pregătire esențială.

Beneficiile raportate ale utilizării OTS includ o pornire mai rapidă a instalațiilor, îmbunătățirea operațiunilor, reducerea perturbărilor și diminuarea erorilor umane. Operatorii calificați sunt indispensabili pentru o funcționare sigură a instalației, performanță maximă a procesului, un impact redus asupra mediului și reducerea pierderilor accidentale în procesele chimice complexe. Prin urmare, este necesară o dezvoltare continuă a abilităților lor, deoarece performanța lor influențează direct siguranța, productivitatea, profitabilitatea, stabilitatea și controlabilitatea procesului.

Un OTS acoperă acest decalaj combinând instruirea teoretică cu practica. Așa cum a subliniat Manenti, o instalație reală nu este un loc pentru antrenament, iar experiența prealabilă bazată pe simulare dinamică poate fi fundamentală în reducerea impactului sau a daunelor accidentelor, sau chiar în prevenirea acestora.

Componentele și Funcționalitățile Cheie ale unui OTS

Componentele esențiale ale unui OTS, conform Ayral et al., includ:

• Echipamente, configurație a sistemului de control distribuit, etichete (tag-uri) și logică identice cu cele ale instalației reale, asigurând o corespondență fidelă.
• Un mediu de antrenament aproape identic cu sala de control, replicând atmosfera și instrumentele cu care operatorul interacționează zilnic.
• Un nivel înalt de realism, datorită modelelor de proces dinamice rezonabil de precise, care imită comportamentul instalației în diverse condiții.
• Modele de proces realiste, care creează un sentiment de urgență în reacția la evenimentele de antrenament, pregătind operatorii pentru situații de criză.

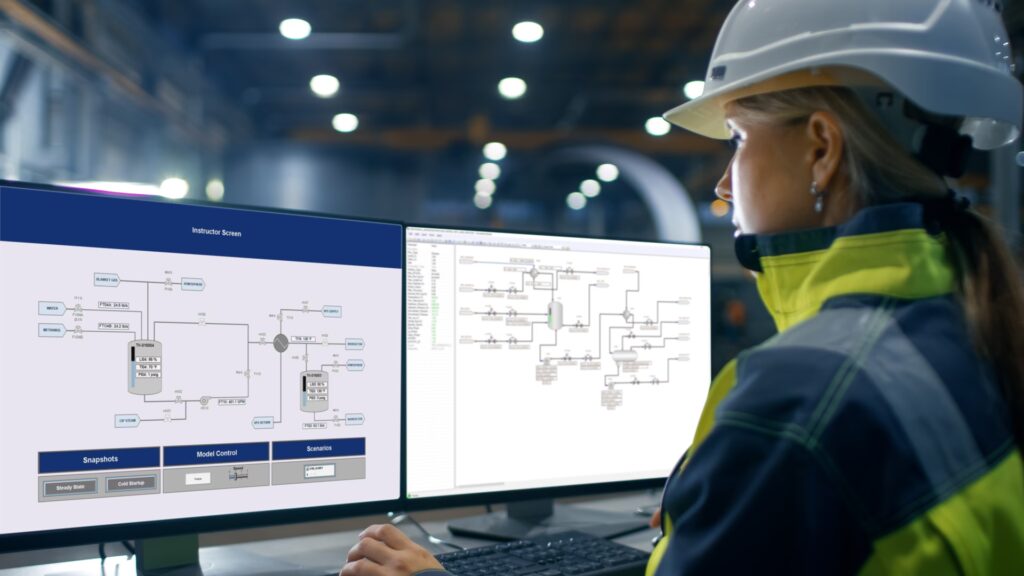

• Utilizarea în instruirea operatorilor pentru a recunoaște și a reacționa la evenimente și scenarii specifice instalației, cu o consolă de instructor care permite monitorizarea și intervenția.
• Capacitatea de a rula exerciții fără prezența unui instructor, oferind flexibilitate și autonomie în procesul de învățare.
• Mentenanța continuă pentru a asigura coerența cu procesul și controalele reale, reflectând orice modificare sau actualizare a instalației.

Rolul principal al unui OTS este de a replica comportamentul dinamic al procesului pe o gamă largă de operațiuni, inclusiv pornirea, oprirea și situațiile critice. Funcționalitățile principale ale OTS, raportate de Dudley et al., includ:

• Crearea de scenarii complexe și introducerea de defecțiuni sau perturbări în modelul de proces, pentru a simula diverse provocări operaționale.
• Monitorizarea și înregistrarea tendințelor oricărei variabile a instalației, oferind date valoroase pentru analiză.
• Antrenamentul operatorilor și evaluarea performanței acestora, permițând identificarea punctelor forte și a celor slabe.
• Capacități de rulare/pauză/reluare și încărcare/salvare, oferind flexibilitate în desfășurarea sesiunilor de antrenament.
• Funcții precum „snapshot” (instantaneu), „backtrack” (revenire la un punct anterior) și controlul vitezei de simulare, pentru o analiză detaliată a evenimentelor.
• Stocarea datelor privind variabilele instalației, care pot fi utilizate pentru revizuiri post-scenariu, facilitând debriefing-ul și învățarea continuă.

Abordarea Sistematică și Beneficiile Documentate ale OTS

Glaser a descris necesitatea unei abordări sistematice pentru implementarea simulării de antrenament pentru operatori, în vederea obținerii beneficiilor maxime de instruire. El a discutat o abordare sistematică, în cinci pași, pentru implementarea pe termen lung a simulării de antrenament pentru operatori: identificare, operare normală, pornire și oprire, depanare (troubleshooting) și optimizare. Aceasta este completată cu feedback de la utilizatorii OTS și utilizarea simulării pentru dezvoltarea abilităților aplicate, precum cooperarea, comunicarea, supravegherea și conștientizarea situațională. Pentru a se asigura că operatorii rețin cunoștințele și abilitățile necesare și că rămân competenți în controlul proceselor în condiții de urgență, companiile ar trebui să le ofere oportunități de a-și dezvolta și menține capacitățile. Operatorii primesc instruire practică specifică instalației și realistă, înainte de pornirea acesteia și pe parcursul întregii operațiuni, prin utilizarea corectă a OTS. Un OTS fiabil poate fi util și în alte funcții, cum ar fi depanarea și dezvoltarea de noi strategii de operare și control. Astfel, simulatorul poate fi un instrument util nu doar pentru antrenament, ci și pentru industria de proces și control.

Principalele beneficii ale OTS sunt multiple și impactează direct performanța și siguranța operațională:

• Reducerea timpului de oprire planificată: Unul dintre principalele avantaje ale OTS este reducerea timpului de oprire planificată (turnaround time). Acest beneficiu include timpul de pornire și oprire planificată, atât înainte, cât și după operațiunile de mentenanță programate. Nu se referă la beneficiile obținute din opririle neplanificate.
• Reducerea situațiilor anormale: OTS sunt, de asemenea, extrem de utile în abordarea și reducerea situațiilor anormale sau a incidentelor cauzate de erorile umane. Prin exerciții repetate în medii simulate, operatorii învață să anticipeze și să gestioneze eficient evenimentele neprevăzute.
• Optimizarea utilizării controlului avansat de proces (APC): Utilizarea sistemelor de control avansat de proces (APC) poate fi, de asemenea, optimizată. Se estimează o îmbunătățire de 1-5% a beneficiilor totale ale APC-ului la nivel de instalație, deoarece operatorii înțeleg și utilizează mai bine aceste sisteme, având astfel factori de utilizare mai mari.

Cerințe Fundamentale pentru Aplicarea OTS în Industria de Proces

Conform unui sondaj realizat de ARC Strategies în rândul profesioniștilor din industrie, cele mai importante cerințe pentru un OTS pot fi sintetizate în următoarea listă, ordonate aproximativ după priorități:

• Simularea pornirilor și opririlor, precum și încălzirea instalației.
• Simularea incidentelor și a situațiilor de urgență.
• Descrierea dinamicii procesului într-un mod precis și realist.
• Simularea operațiunilor normale, pentru consolidarea rutinelor.
• Simularea tranzițiilor și modificărilor de proces/produs.
• Simularea perturbațiilor externe care pot afecta operațiunile.
• Descrierea stării staționare (steady-state) a procesului.
• Utilizarea vizualizării 2D și, în unele cazuri, 3D.
• Libertatea de a alege viteza de simulare în comparație cu timpul real.
• Modelarea calitativă a comportamentului instalației.
• Simularea consumului de energie.
• Simularea tendințelor pe termen lung (de exemplu, dezactivarea catalizatorului, colmatarea schimbătoarelor de căldură).
• Utilizarea vizualizării 3D imersive (o cerință mai avansată).

Prioritățile se modifică în funcție de procesul implicat. Cu toate acestea, profesioniștii din industrie sunt de acord că doresc să-și antreneze operatorii pentru situațiile cu cele mai mari riscuri, acestea fiind pornirile, opririle și situațiile anormale. Statisticile arată că accidentele majore în instalații sunt de peste cinci ori mai probabile să apară în timpul operațiunilor anormale. După aceste priorități de siguranță, accentul se pune pe operațiunile legate de eficiența și optimizarea procesului.

Provocări în Dezvoltarea și Implementarea Simulatoarelor de Antrenament pentru Operatori

Dezvoltarea unui simulator de antrenament pentru operatori nu este lipsită de provocări. Un model dinamic adecvat necesită detalii precise despre dimensiunea și forma echipamentului, răspunsurile procesului, reglarea controlerului și multe altele. Reactorii chimici și coloanele de distilare sunt, de obicei, cele mai complexe părți ale procesului de modelat, din cauza numărului mare de variabile care se influențează reciproc și a multor ecuații complexe care descriu aceste interacțiuni. Reactorii chimici sunt elemente cheie în multe procese și unități complicate de modelat, deoarece fiecare reactor are o geometrie unică, un aranjament de flux și o cinetică de reacție specifice. În consecință, este necesară o cunoaștere detaliată a reactorului pentru a dezvolta modelul pentru un OTS. Deoarece reactorii sunt de obicei proprietate intelectuală, dezvoltatorii lor sunt adesea reticenți în a împărtăși detalii despre cinetica reacției și designul reactorului cu dezvoltatorii OTS. În astfel de circumstanțe, se utilizează adesea un model simplificat sau modele de tip "black box". O atenție specială ar trebui acordată gradului de acuratețe, vitezei de calcul, convergenței și robusteții unui model care urmează să fie utilizat pentru antrenamentul operatorilor.

Acuratețea Modelului

Atât modelul, cât și instrumentul de modelare ar trebui să fie suficient de precise pentru a asigura fidelitatea și coerența rezultatelor. Stawarz și Sowerby au utilizat standarde de erori de sub 2% pentru parametrii critici și de 10% pentru parametrii non-critici într-un model dezvoltat pentru OTS. Având în vedere acest lucru, este surprinzător că modelele relativ simple pot oferi o fidelitate suficientă pentru nevoile de antrenament ale operatorilor. Zhiyun et al. au afirmat, de asemenea, că, atunci când scopul final al lucrării de simulare este construirea unui OTS, cerințele de acuratețe a modelării nu sunt atât de stricte. Acuratețea necesară depinde de două aspecte importante: în primul rând, modelarea, unde ar trebui introduse suficiente detalii pentru a obține o acuratețe rezonabilă, și în al doilea rând, rezolvitorul (solver-ul) din instrumentul de modelare (estimări ale erorilor, valori de toleranță etc.), care determină acuratețea soluției numerice a modelului.

Robustețea și Stabilitatea

Modelatorul ar trebui să poată gestiona eficient problemele procesului, fără a avea limitări legate de probleme precum convergența, fluxurile de rupere (tear streams) sau incapacitatea rezolvitorului, mai ales în cazul indisponibilității unor estimări inițiale bune. Cox et al. au raportat că, în unele cazuri, companiile au fost nevoite să-și amâne proiectele din cauza lipsei unor estimări inițiale bune. Pentru o varietate de perturbații (inclusiv oprirea unei unități), modelul ar trebui să poată oferi o soluție. Acest lucru este esențial mai ales atunci când utilizatorul final nu are cunoștințele necesare pentru a înțelege ce se întâmplă în simulator și, prin urmare, nu poate remedia nicio problemă numerică care ar putea apărea.

Strategii pentru Succes în Implementarea OTS

Pentru a asigura succesul implementării unui OTS, este crucial să se abordeze cu atenție toate provocările menționate anterior, pe parcursul tuturor fazelor proiectului. Aceste strategii includ (Magarini et al.):

• Definirea scopului de lucru al OTS (Scope-of-Work): Aceasta este o etapă critică în care proiectul poate lua cu ușurință o direcție greșită. Implică definirea scopului și dimensiunii, a limitelor și acurateței modelelor de proces ale OTS, a funcționalităților instalate și a simplificărilor care nu afectează negativ simulările de bază, cum ar fi secvențele de oprire de urgență (ESD). Scopul final al OTS reprezintă un echilibru între conținut, funcțiile de performanță și cost, având consensul managerilor de operațiuni ai proprietarului instalației.
• Selectarea Furnizorilor OTS: Aceștia sunt evaluați cu precizie în funcție de expertiza de proiectare internă, proiectele de referință de complexitate și magnitudine similară, experiența de referință a personalului de proiectare actual și prețurile competitive.
• Specificația de Proiectare Funcțională (FDS): Aceasta este dezvoltată de furnizorul OTS și detaliază baza de proiectare OTS agreată, cuprinzând modele de proces personalizate, stații de operator simulate sau emulate, facilități pentru instructor și software-ul de suport. Contractorul EPC (Engineering, Procurement, Construction) revizuiește și aprobă FDS-ul pentru acuratețe și conformitate cu comanda de achiziție (PO) și specificațiile tehnice ale OTS.
• Ingineria OTS în conformitate cu procesul instalației, echipamentele și designul I/C: Programul de livrabile al proiectului asigură că OTS este gata de utilizare în conformitate cu programul de instruire a operatorilor. Inginerul de proiect OTS trebuie să se asigure că toate intrările de proiectare și de sistem de control necesare pentru a finaliza modelele de proces și simulările de control sunt disponibile suficient de devreme pentru ca OTS să fie funcțional conform programului de instruire a operatorilor la locul de muncă al instalației.
• Testarea de Acceptanță în Fabrică și la Locul de Muncă: Aceasta include instruirea utilizatorului final privind utilizarea corectă, întreținerea și configurarea OTS, precum și actualizarea OTS conform construcției finale (as-built). Programul de pregătire pentru utilizare al OTS este crucial.

Costuri și Pachetul Software de Simulare pentru Dezvoltarea OTS

Pentru a oferi o imagine de ansamblu, estimările costurilor, conform Ayral et al., pentru o unitate de proces standard dintr-o rafinărie, cum ar fi o unitate de cracare catalitică fluidă, incluzând diversele componente software, hardware și servicii, se ridică la aproximativ 700.000 de dolari sau mai mult, în funcție de complexitatea generală a unității și de tipul de integrare a controlului necesar. Cu toate acestea, există opinii conform cărora prețurile sunt încă supraevaluate și că activitățile viitoare în domeniu le vor reduce sau vor adăuga o altă valoare instruirii operatorilor.

Un model de proces adecvat și simularea acestuia se află în inima oricărui OTS. Instrumentele de proiectare și simulare asistate de calculator au fost implementate cu succes în industriile chimice și petroliere încă de la începutul anilor 1960, având ca scop dezvoltarea și optimizarea sistemelor integrate. Pachetele software comerciale de simulare a proceselor permit dezvoltarea convenabilă a unor modele foarte complexe, cu numeroase ecuații. Este însă important de reținut avertismentul lui Box: „Toate modelele sunt greșite, dar unele sunt utile”.

Komulainen et al. au raportat un interes crescut pentru utilizarea simulatoarelor de proces comerciale în educația de inginerie chimică. Printre simulatoarele comerciale frecvent utilizate pentru dezvoltarea OTS se numără:

• Aspen Dynamics & HYSYS (Aspen Technology)
• AZprocede (Azprocede)
• ChemCad Dynamics (Chemstations)
• DYNSIM (Schneider Electric Software)
• INDISS Plus (RSI)
• JADE (GSE Systems)
• K-Spice (Kongsberg Oil&Gas Technologies)
• Mobatec Modeller (Mobatec)
• Petro-SIM (KBC, deținut de Yokogawa)
• TSC Sim (TSC Simulation)
• UniSim (Honeywell)
• VMGSim (Virtual Material)
• VisSim (Visual Solutions)
• Visual Modeler (Omega Simulation)

În alegerea instrumentului de modelare cel mai potrivit, capacitățile software-ului de simulare ar trebui estimate în conformitate cu provocările și cerințele menționate anterior pentru dezvoltarea OTS.

Direcții Viitoare pentru OTS

Simulatoarele de proces sunt valoroase atât în studiile de inginerie, cât și în instruirea operatorilor. Cu toate acestea, ele sunt considerate, de asemenea, un instrument pentru specialiști. Este esențial ca instrumentele de simulare să devină mai generale și mai ușor de utilizat. Pentru aceasta, instrumentele de simulare trebuie dezvoltate și îmbunătățite continuu pentru a satisface cerințele în creștere. Cooperarea dintre furnizorii de simulatoare și inginerii de proces în realizarea studiilor și dezvoltarea ulterioară a modelelor va juca un rol cheie în dezvoltarea OTS.

Câteva dintre sugestiile viitoare discutate de Patle et al., considerate foarte bine definite, includ:

• Dezvoltarea de modele realiste și robuste: Pentru ca OTS să fie eficiente, modelele ar trebui să reprezinte comportamentul procesului cât mai precis posibil. Modelele ar trebui să fie robuste la erorile de măsurare și de modelare. O formulare adecvată a modelului orientat pe ecuații este necesară pentru aceasta.
• Modelarea mai multor clase de procese: Pe lângă operațiile/procesele unitare tradiționale, separările cu membrane, micro-reactorii, reactorii biologici, cristalizarea etc., trebuie studiate și incluse în simulatoare, deoarece devin din ce în ce mai mult parte a proceselor chimice. Îmbunătățirea bazei de date cu proprietăți termodinamice, componente și parametri cinetici de reacție este, de asemenea, vitală.
• Modelare flexibilă: Modelele ar trebui dezvoltate cu scopul de a facilita interfațarea lor cu alte pachete/instrumente software utilizate în mod obișnuit, deoarece acest lucru va duce la o utilizare crescută în diverse scopuri.
• Rezolvitori (Solvers) Robuști: Rezolvitorii ar trebui să fie robuști și capabili să facă față neajunsurilor asociate cu aceștia.

OTS este un sistem extrem de valoros nu numai în scopuri de antrenament și, prin urmare, are potențial pentru o utilizare crescută. Până în prezent, OTS a fost utilizat cel mai mult în industriile petrolului și gazelor, hidrocarburilor și energiei, unde riscul asociat este mai mare. Dezvoltarea unor OTS-uri eficiente din punct de vedere al costurilor este esențială pentru a crește utilizarea OTS și în alte domenii, cum ar fi ingineria bioproceselor. De asemenea, OTS are capacitatea de a fi utilizat mai mult în optimizarea proceselor, cercetare și dezvoltare și planificarea operațiunilor.

Întrebări Frecvente (FAQ) despre Simulatoarele de Antrenament pentru Operatori

Ce este un simulator de antrenament pentru operatori (OTS)?

Un simulator de antrenament pentru operatori (OTS) este un sistem software și hardware care replică comportamentul dinamic al unei instalații industriale reale. Acesta oferă un mediu virtual sigur, aproape identic cu sala de control reală, unde operatorii pot exersa proceduri de operare, pot gestiona situații de urgență și pot învăța să reacționeze la defecțiuni, fără a pune în pericol echipamentele sau personalul.

De ce este instruirea operatorilor atât de importantă în industria de proces?

Instruirea operatorilor este crucială deoarece performanța lor influențează direct siguranța, productivitatea, profitabilitatea și stabilitatea unei instalații. Lipsa unei pregătiri adecvate poate duce la erori umane, accidente industriale și pierderi semnificative. OTS permite operatorilor să dobândească experiență practică și să-și dezvolte abilitățile necesare pentru a gestiona eficient situațiile complexe și critice.

Care sunt principalele beneficii ale utilizării unui OTS?

Utilizarea unui OTS aduce numeroase beneficii, printre care se numără: o pornire mai rapidă a instalațiilor, reducerea numărului de perturbări și situații anormale cauzate de erori umane, optimizarea utilizării sistemelor de control avansat de proces (APC) și creșterea siguranței generale a operațiunilor. De asemenea, contribuie la reducerea impactului asupra mediului și la minimizarea pierderilor accidentale.

Ce provocări există în dezvoltarea unui OTS?

Dezvoltarea unui OTS implică provocări precum modelarea precisă și robustă a proceselor complexe (în special a reactorilor chimici și a coloanelor de distilare), asigurarea acurateței și a fidelității modelului, și garantarea robusteții rezolvitorilor (solvers) pentru a gestiona o gamă largă de condiții și perturbații. De asemenea, pot apărea dificultăți în obținerea detaliilor proprietare ale echipamentelor.

Ce aspecte ar trebui luate în considerare la alegerea unui OTS?

La alegerea unui OTS, ar trebui evaluate capacitățile software-ului de simulare în funcție de cerințele specifice ale instalației, cum ar fi simularea pornirilor/opririlor, a incidentelor, dinamica procesului și capacitatea de a gestiona perturbații externe. De asemenea, este importantă selectarea unui furnizor cu expertiză dovedită, o definire clară a scopului proiectului și o testare riguroasă a simulatorului înainte de implementare.
