Cum alegi corect fitingul cu orificiu?

În lumea complexă a sistemelor hidraulice și pneumatice, controlul precis al fluidelor este esențial pentru funcționarea eficientă și sigură. O componentă adesea subestimată, dar de o importanță crucială, este fitingul cu orificiu, cunoscut și sub denumirea de restricție de orificiu. Aceste mici, dar puternice, dispozitive sunt proiectate pentru a regla debitul și a gestiona căderile de presiune într-un sistem, asigurând performanțe optime și protejând alte componente sensibile. Alegerea corectă a unui fiting cu orificiu nu este o sarcină pe care ar trebui să o iei cu ușurință; ea necesită o înțelegere profundă a nevoilor specifice ale proiectului tău. De la aplicații industriale complexe la sisteme de precizie din domenii precum medical sau aerospațial, fiecare orificiu joacă un rol vital. Să explorăm împreună cum poți naviga prin multitudinea de opțiuni disponibile pentru a selecta fitingul perfect pentru cerințele tale unice.

Înțelegerea Fitingurilor cu Orificiu: Ce Sunt și Cum Funcționează?

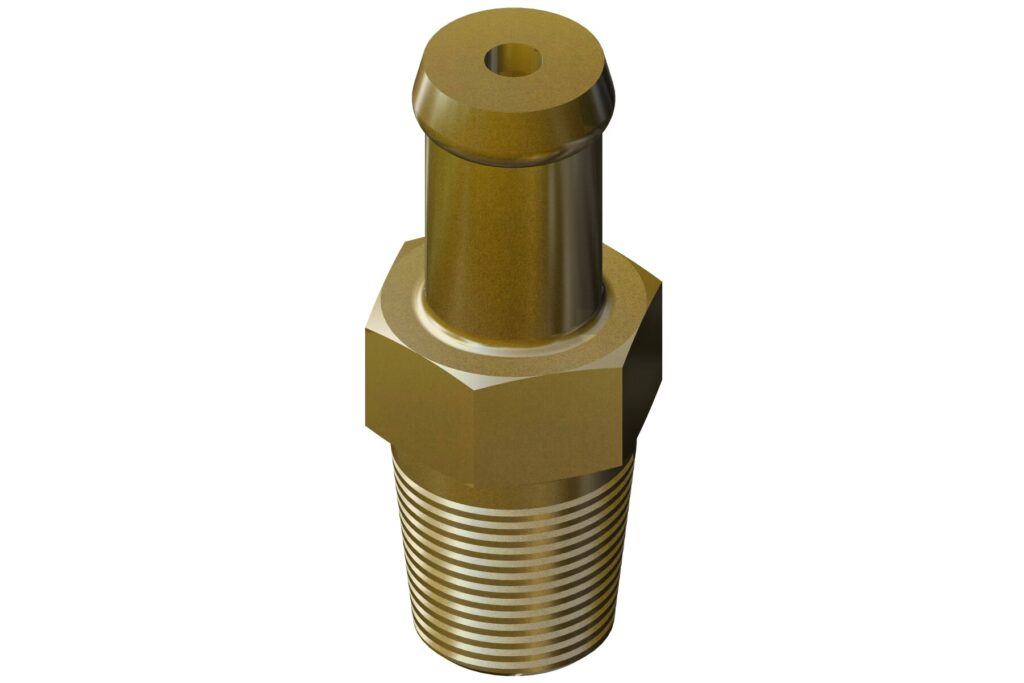

Fitingurile cu orificiu sunt, în esență, componente cu o deschidere calibrată, precis prelucrată, prin care un fluid (lichid sau gaz) este forțat să treacă. Această restricție creează o cădere de presiune și limitează debitul fluidului. Principiul de funcționare se bazează pe legile fizicii fluidelor, unde o reducere a ariei secțiunii transversale a fluxului duce la o creștere a vitezei și, implicit, la o scădere a presiunii statice. Această proprietate este utilizată pentru o varietate de scopuri, inclusiv:

• Limitarea debitului maxim pentru a proteja echipamentele sau pentru a asigura un proces controlat.
• Crearea unei căderi de presiune specifice, necesară pentru funcționarea anumitor componente sau senzori.
• Amortizarea pulsațiilor sau a fluctuațiilor de presiune într-un sistem.
• Distribuția echilibrată a fluidului în sisteme cu ramificații multiple.

Precizia cu care sunt fabricate aceste orificii este fundamentală, deoarece chiar și o mică abatere poate afecta semnificativ performanța sistemului. De aceea, se vorbește adesea despre orificii de precizie, care sunt produse la toleranțe extrem de strânse pentru a garanta o performanță consistentă și repetabilă.

Factori Cheie în Alegerea Fitingului cu Orificiu Potrivit

Procesul de selecție a unui fiting cu orificiu este multifactorial și necesită o analiză atentă a mai multor aspecte ale proiectului tău. Un selector de produse personalizabil, așa cum este menționat în introducere, este un instrument neprețuit, dar înțelegerea principiilor de bază este esențială înainte de a utiliza un astfel de instrument.

1. Aplicația și Cerințele Specifice ale Sistemului

Primul pas este definirea clară a scopului pentru care ai nevoie de fitingul cu orificiu. Este pentru controlul debitului de combustibil într-un motor, pentru calibrarea unui instrument medical, pentru un sistem de răcire sau pentru un sistem hidraulic industrial?

• Tipul Fluidului: Este lichid (apă, ulei hidraulic, combustibil, substanțe chimice corozive) sau gaz (aer, azot, oxigen, gaze inflamabile)? Proprietățile fizice ale fluidului (vâscozitate, densitate, temperatură, presiune, prezența particulelor) influențează direct alegerea.
• Condițiile de Operare: Care sunt presiunile maxime și minime de operare? Ce temperaturi va atinge fluidul? Există vibrații sau șocuri mecanice în sistem? Acestea vor influența rezistența la presiune și temperatură a fitingului.
• Debitului Necesar: Care este debitul dorit pe care orificiul trebuie să îl limiteze sau să îl regleze? Această valoare este crucială pentru determinarea dimensiunii orificiului.
• Căderea de Presiune Dorită: Dacă scopul este crearea unei căderi de presiune specifice, care este valoarea acesteia?
• Curățenia Fluidului: Fluidul conține particule? Dacă da, un orificiu prea mic se poate înfunda, necesitând filtre suplimentare sau un orificiu cu o toleranță mai mare la impurități.

2. Configurația Corpului Fitingului

Configurația corpului se referă la modul în care fitingul cu orificiu se va integra fizic în sistemul tău. Există o varietate largă de opțiuni:

• Fitinguri Inline: Acestea sunt concepute pentru a fi instalate direct în linia de fluid, adesea cu filet (NPT, BSPP, AN/JIC) sau conexiuni de compresie. Sunt versatile și ușor de instalat sau de înlocuit.
• Fitinguri de Cartuș (Cartridge Orifices): Acestea sunt concepute pentru a fi inserate într-un bloc sau colector special prelucrat. Sunt ideale pentru sisteme compacte, integrate, unde spațiul este limitat și se dorește o estetică curată, fără conexiuni externe vizibile.
• Fitinguri cu Flanse: Utilizate în aplicații industriale cu debite mari și presiuni ridicate, unde o conexiune robustă este esențială.
• Fitinguri Personalizate: Pentru aplicații foarte specifice, producătorii pot oferi soluții personalizate, integrate direct în componentele sistemului.

Alegerea configurației depinde de arhitectura existentă a sistemului, de spațiul disponibil și de ușurința de asamblare și întreținere.

3. Materialul Fitingului

Alegerea materialului este critică pentru durabilitatea și performanța pe termen lung a fitingului cu orificiu. Materialul trebuie să fie compatibil cu fluidul, cu temperaturile și presiunile de operare, și să reziste la coroziune sau la uzură.

Pe lângă materialul corpului, este important să se ia în considerare și materialul orificiului în sine, mai ales în cazul orificiilor de precizie din materiale exotice precum safirul sau rubinul, care oferă o rezistență superioară la uzură și o durată de viață mai lungă în aplicații critice.

4. Dimensiunea Orificiului și Toleranțele

Aceasta este probabil cea mai critică decizie. Dimensiunea orificiului (diametrul găurii) determină direct debitul și căderea de presiune. O eroare aici poate duce la performanțe suboptime, ineficiență energetică sau chiar la avarii ale sistemului.

• Calculul Dimensiunii: Determinarea dimensiunii corecte implică adesea formule complexe care iau în considerare coeficientul de debit (Cv sau Kv), presiunile de intrare și ieșire, densitatea și vâscozitatea fluidului. Mulți producători oferă software sau tabele de selecție care simplifică acest proces. Este crucial să ai date precise despre condițiile de operare.
• Toleranțele de Fabricatie: Orificiile de precizie sunt fabricate la toleranțe extrem de strânse (de exemplu, ±0.005 mm sau mai puțin). Aceste toleranțe garantează că orificiul va oferi performanța specificată și că va fi consistent de la un lot la altul. Pentru aplicații mai puțin critice, toleranțele pot fi mai largi, reducând costul.
• Forma Orificiului: Pe lângă diametru, forma orificiului (circular, ascuțit, cu margine rotunjită) poate influența, de asemenea, caracteristicile de debit și performanța.

5. Considerații Suplimentare

• Temperatura de Operare: Asigură-te că materialul fitingului și orificiului poate rezista la temperaturile maxime și minime anticipate ale fluidului și ale mediului ambiant.
• Presiunea de Lucru: Verifică ratingul de presiune al fitingului pentru a te asigura că poate gestiona presiunile maxime din sistem fără risc de defecțiune.
• Certificări și Standarde: Pentru anumite industrii (medical, alimentar, aerospațial), fitingurile trebuie să respecte standarde specifice (ISO, ASTM, FDA).
• Mentenanță și Durata de Viață: Cât de ușor este de înlocuit sau curățat fitingul? Cât de lungă este durata sa de viață așteptată în condițiile de operare date?

Procesul de Selecție cu un Selector de Produse Personalizabil

Odată ce ai o înțelegere clară a cerințelor tale, un selector de produse online devine un instrument extrem de eficient. Aceste platforme îți permit să filtrezi opțiunile pe baza:

• Configurației Corpului: Inline, cartuș, etc.
• Materialului: Oțel inoxidabil, alamă, plastic, etc.
• Dimensiunii Orificiului: Specifică diametrul exact sau gama de diametre necesară.

Utilizând aceste filtre, poți restrânge rapid selecția la acele produse care îndeplinesc criteriile tale. Este recomandat să contactezi furnizorul sau un inginer de aplicație pentru a valida selecția finală, mai ales pentru proiecte critice sau complexe.

Întrebări Frecvente (FAQ)

Q: Care este diferența principală între un orificiu și un restricționator?

A: Termenii sunt adesea folosiți interschimbabil. În general, un orificiu (orifice) se referă la deschiderea calibrată în sine, în timp ce un restricționator (restrictor) este fitingul complet care conține orificiul și este proiectat să limiteze debitul sau să creeze o cădere de presiune. Orificiile de precizie sunt restricționatori cu toleranțe de fabricație extrem de strânse.

Q: Cum afectează temperatura performanța unui orificiu?

A: Temperatura afectează proprietățile fizice ale fluidului (vâscozitate, densitate) și, într-o măsură mai mică, dimensiunile orificiului prin dilatare/contracție termică. O modificare a vâscozității sau densității fluidului va schimba debitul prin orificiu, chiar dacă orificiul în sine rămâne la fel. Este esențial să se ia în considerare gama de temperaturi de operare la calculul dimensiunii orificiului.

Q: Pot folosi același fiting cu orificiu atât pentru gaze, cât și pentru lichide?

A: Nu, deși principiul de bază este similar, comportamentul gazelor și al lichidelor prin orificii este fundamental diferit. Gazele sunt compresibile, iar debitul lor depinde de raportul presiunilor de intrare și ieșire (flux sonic/subsonic). Lichidele sunt considerate incompresibile. Orificiile sunt proiectate și dimensionate specific fie pentru gaze, fie pentru lichide, și nu ar trebui folosite interschimbabil fără o reevaluare completă a performanței.

Q: Ce înseamnă Cv (coeficient de debit) și Kv?

A: Cv (Flow Coefficient) și Kv sunt măsuri standardizate ale capacității unui dispozitiv de a permite trecerea unui fluid. Cv este specific sistemului imperial (gpm de apă la 60°F cu o cădere de presiune de 1 psi), în timp ce Kv este echivalentul metric (m³/h de apă la 20°C cu o cădere de presiune de 1 bar). Aceste valori ajută la selectarea dimensiunii corecte a orificiului pentru un debit și o cădere de presiune specifice.

Q: Cât de des ar trebui să înlocuiesc un fiting cu orificiu?

A: Durata de viață a unui fiting cu orificiu depinde de material, de aplicație, de curățenia fluidului, de temperatură și presiune. În medii curate, cu fluide non-abrazive, orificiile pot dura ani de zile. În medii cu particule sau fluide corozive, inspecția și înlocuirea regulată pot fi necesare pentru a preveni înfundarea, uzura sau eroziunea, care ar altera performanța de debit.

Concluzie:

Alegerea fitingului cu orificiu potrivit este o decizie crucială care influențează direct eficiența, siguranța și fiabilitatea oricărui sistem de control al fluidelor. Prin înțelegerea aprofundată a cerințelor proiectului tău, a tipului de fluid, a condițiilor de operare, a configurației corpului și a materialului optim, vei fi bine echipat pentru a face o selecție informată. Nu subestima importanța preciziei și a toleranțelor strânse, mai ales în aplicații critice. Folosește instrumentele de selecție disponibile, dar bazează-te întotdeauna pe o înțelegere solidă a principiilor fundamentale. O alegere corectă nu doar că asigură funcționarea optimă a sistemului tău, dar poate preveni și costuri inutile pe termen lung, asociate cu mentenanța sau înlocuirea prematură.
