Clemă de Țevi cu Port Unic: Ghid Complet

În lumea complexă a instalațiilor industriale, fiecare componentă joacă un rol vital în asigurarea funcționării sigure și eficiente. Printre aceste componente esențiale se numără și clema de țevi cu port unic, un element adesea subestimat, dar absolut crucial pentru stabilitatea și integritatea sistemelor de conducte. De la uzine chimice la centrale electrice și instalații petrochimice, aceste cleme sunt fundamentul pe care se sprijină rețele întregi de transport al fluidelor, gazelor și materialelor.

Acest articol își propune să exploreze în detaliu ce este o clemă de țevi cu port unic, de ce este atât de importantă și, mai ales, să analizeze gama variată de materiale de înaltă performanță utilizate la fabricarea lor, materiale care le conferă durabilitatea necesară pentru a rezista în cele mai solicitante medii industriale.

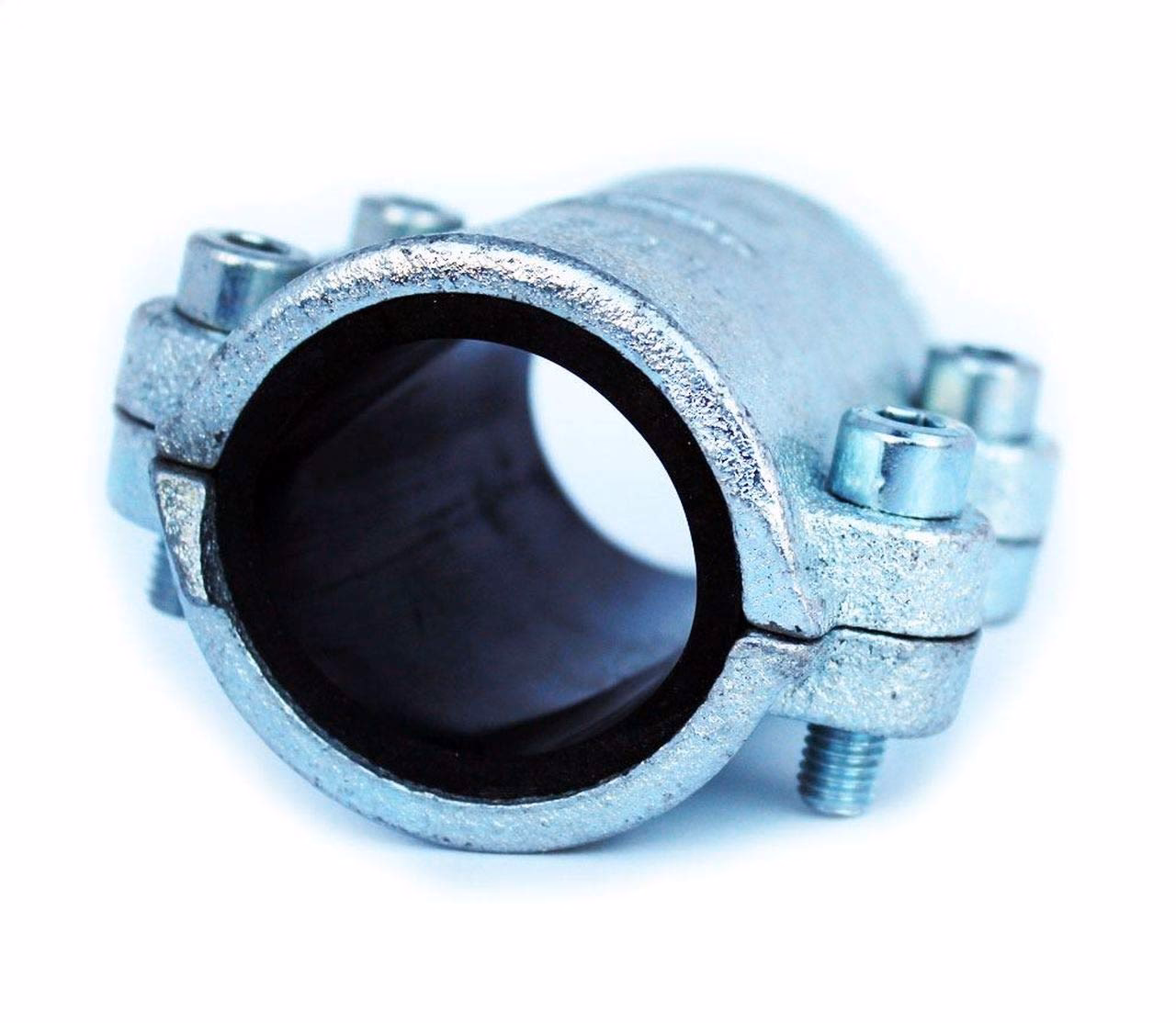

Ce Este o Clemă de Țevi cu Port Unic?

O clemă de țevi cu port unic este un dispozitiv de fixare conceput pentru a susține o singură conductă, asigurându-i poziția și prevenind mișcările nedorite cauzate de vibrații, expansiuni termice sau forțe externe. Spre deosebire de clemele multi-port, care pot susține mai multe țevi simultan, varianta cu port unic este dedicată unei singure linii, oferind o fixare precisă și robustă. Aceasta este adesea compusă din două jumătăți care se îmbină pentru a înconjura țeava și sunt strânse cu șuruburi, atașându-se la o structură de susținere, cum ar fi o grindă, un perete sau o tijă.

Rolul principal al acestor cleme este de a prelua greutatea țevii și a conținutului său, de a absorbi vibrațiile și șocurile, de a permite sau de a restricționa mișcarea axială sau laterală (în funcție de design) și de a compensa dilatările și contracțiile termice. Alegerea corectă a tipului de clemă și, mai ales, a materialului din care este fabricată, este esențială pentru siguranța operațională și longevitatea întregului sistem de conducte.

Importanța Crucială a Materialelor în Clemele de Țevi

Deși standardul ASME B16.5 menționat inițial se referă la flanșe și fitinguri cu flanșă, lista de materiale furnizată este extrem de relevantă pentru înțelegerea calității și performanței componentelor de susținere a țevilor, inclusiv a clemelor. Aceste materiale sunt utilizate pe scară largă în industria grea pentru componente care necesită rezistență, durabilitate și fiabilitate în condiții extreme. O clemă de țevi nu este doar o bucată de metal; este un element de siguranță care trebuie să reziste la temperaturi ridicate sau scăzute, presiuni mari, coroziune, oboseală și solicitări mecanice constante. Prin urmare, alegerea materialului este o decizie critică, influențând direct performanța și durata de viață a sistemului de conducte.

O Analiză Detaliată a Materialelor

Vom explora acum diversele categorii de materiale și clasele specifice, evidențiind proprietățile care le fac adecvate pentru aplicații industriale exigente, inclusiv pentru fabricarea clemelor de țevi de înaltă performanță.

1. Oțel Inoxidabil (Stainless Steel) ASME B16.5

Oțelurile inoxidabile sunt renumite pentru rezistența lor excepțională la coroziune, datorită conținutului de crom. Sunt ideale pentru medii umede, corozive sau igienice. Diversele grade oferă proprietăți specifice:

• ASTM A 182, A 240 F 304, 304L, 304H: Gradele 304 sunt cele mai comune, oferind o bună rezistență la coroziune și formabilitate. 304L (low carbon) este preferat pentru aplicații sudate, reducând riscul de coroziune intergranulară. 304H (high carbon) oferă rezistență sporită la temperaturi ridicate.
• 316, 316L, 316Ti: Gradele 316 conțin molibden, ceea ce le conferă o rezistență superioară la coroziunea prin pitting și la coroziunea în medii cu cloruri. 316L este versiunea cu conținut scăzut de carbon, ideală pentru sudură. 316Ti conține titan, stabilizând materialul și îmbunătățind rezistența la temperaturi înalte.
• 310, 310S: Acestea sunt oțeluri inoxidabile austenitice cu conținut ridicat de crom și nichel, oferind o rezistență excelentă la oxidare și la temperaturi foarte înalte.
• 321, 321H: Stabilizate cu titan, aceste grade sunt similare cu 304, dar cu o rezistență îmbunătățită la coroziune intergranulară după expunere la temperaturi ridicate.
• 317, 347, 347H: 317 oferă o rezistență superioară la coroziune față de 316. 347 și 347H sunt stabilizate cu niobiu, fiind ideale pentru aplicații la temperaturi ridicate unde coroziunea intergranulară este o preocupare.
• 904L: Un oțel inoxidabil super-austenitic cu conținut ridicat de nichel și molibden, oferind o rezistență excepțională la coroziune în medii extrem de agresive, inclusiv acizi sulfurici.

2. Oțel Duplex și Super Duplex ASME 16.5

Aceste oțeluri combină proprietăți austenitice și feritice, oferind o rezistență mecanică superioară și o rezistență excelentă la coroziunea prin pitting și la coroziunea sub tensiune, fiind ideale pentru medii marine sau chimice agresive.

• ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61: Grade precum F51 (Duplex 2205) și F53 (Super Duplex 2507) sunt extrem de populare pentru rezistența lor la coroziune și rezistența la tracțiune ridicată. Super Duplex-urile (F53, F55) au un conținut mai mare de crom, molibden și azot, oferind o rezistență și mai bună.

3. Oțel Carbon (Carbon Steel) ASME B16.5

Oțelul carbon este cel mai comun și economic material, utilizat pe scară largă pentru aplicații generale unde rezistența la coroziune nu este o preocupare majoră, dar este necesară o rezistență mecanică bună.

• ASTM / ASME A/SA 105: Cel mai utilizat oțel carbon forjat pentru componente sub presiune la temperaturi ambientale și ridicate.
• ASTM / ASME A 350 LF 2 / A516 Gr.70: A350 LF2 este specific pentru aplicații la temperaturi scăzute. A516 Gr.70 este oțel carbon pentru vase sub presiune, oferind o bună rezistență la tracțiune.
• A36: Un oțel structural comun, utilizat pentru aplicații generale unde nu sunt necesare proprietăți speciale.
• A694 F42, F46, F52, F60, F65, F70: Acestea sunt oțeluri carbon și slab aliate, de înaltă rezistență, utilizate pentru fitinguri de conducte de transmisie la presiune înaltă, unde este necesară o rezistență superioară la tracțiune.

4. Oțel Carbon pentru Temperaturi Scăzute (Low-Temperature Carbon Steel) ASME B15.6

Aceste oțeluri sunt tratate termic pentru a menține ductilitatea și rezistența la impact la temperaturi criogenice, prevenind fragilizarea.

• ASTM A350, LF2, LF3: LF2 este cel mai comun, potrivit pentru temperaturi de până la -46°C. LF3 este pentru temperaturi și mai scăzute, de până la -101°C.

5. Oțel Aliate (Alloy Steel) ASME B16.5

Oțelurile aliate conțin elemente suplimentare (crom, molibden, vanadiu etc.) pentru a îmbunătăți proprietățile mecanice la temperaturi ridicate și pentru a oferi rezistență la fluaj.

• ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91: Acestea sunt utilizate pe scară largă în industria energetică și petrochimică pentru aplicații la temperaturi și presiuni înalte. F11, F22 și F91 sunt deosebit de importante pentru serviciul la temperaturi ridicate, oferind o rezistență excelentă la fluaj. F91, în special, este un oțel avansat, martensitic, cu crom și molibden, utilizat în centrale electrice moderne.

6. Aliaje de Cupru (Copper Alloy Steel) ASME B16.5

Aliajele de cupru sunt utilizate pentru rezistența lor la coroziune în medii marine și pentru conductivitatea termică și electrică bună.

• ASTM SB 61, SB62, SB151, SB152: Aceste standarde acoperă diverse aliaje de cupru.
• UNS No. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30): Aliajele cupru-nichel sunt excelente pentru aplicații marine, rezistând la coroziunea apei de mare și la biofouling. 90/10 este mai comun și economic.
• UNS No. C 10100, 10200, 10300, 10800, 12000, 12200: Acestea sunt diferite grade de cupru pur sau cu puritate ridicată, utilizate pentru conductivitate și rezistență la coroziune în anumite medii.

7. Aliaje de Nichel (Nickel Alloy) ASME B16.5

Aliajele de nichel sunt materiale de top pentru medii extrem de corozive și la temperaturi foarte înalte, unde oțelurile inoxidabile nu sunt suficiente.

• ASTM SB564, SB160, SB472, SB162: Acestea acoperă diverse forme ale aliajelor de nichel.
• Nickel 200 (UNS No. N02200), Nickel 201 (UNS No. N02201): Nichelul pur comercial oferă o rezistență excelentă la coroziune în medii alcaline și la temperaturi ridicate. Nichel 201 este versiunea cu conținut redus de carbon, ideală pentru temperaturi peste 315°C.

8. Monel

Monel este un grup de aliaje nichel-cupru, recunute pentru rezistența lor excepțională la coroziune în medii agresive, inclusiv apă de mare, acizi și alcalii, precum și pentru rezistența mecanică bună.

• Monel 400 (UNS No. N04400): Un aliaj versatil, utilizat în aplicații marine, chimice și petrochimice.
• Monel 500 (UNS No. N05500): O versiune întărită prin precipitare a Monel 400, oferind o rezistență mecanică și mai mare.

9. Inconel

Inconel este o familie de superaliaje pe bază de nichel, cunoscute pentru rezistența lor la temperaturi extrem de ridicate, la oxidare și la coroziune într-o gamă largă de medii.

• Inconel 800 (UNS No. N08800), Inconel 825 (UNS No. N08825): Inconel 800 este utilizat pentru rezistența sa la oxidare și carburare la temperaturi ridicate. Inconel 825 oferă o rezistență excelentă la coroziune în medii acide și la coroziunea prin pitting și sub tensiune.
• Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625): Inconel 600 este un aliaj de nichel-crom, rezistent la oxidare și coroziune la temperaturi ridicate. Inconel 625 este un aliaj super-rezistent, întărit cu molibden și niobiu, oferind o rezistență excepțională la coroziune și rezistență mecanică la temperaturi foarte înalte.
• Inconel 601 (UNS No. N06601): Oferă o rezistență excelentă la temperaturi înalte și la oxidare, datorită conținutului de aluminiu.

Tabel Comparativ: Proprietăți Generale ale Grupelor de Materiale

Pentru a oferi o perspectivă rapidă, iată o comparație a proprietăților cheie pentru grupele principale de materiale discutate:

Criterii de Selecție a Clemei și Materialului

Alegerea clemei și a materialului adecvat este un proces complex care implică evaluarea mai multor factori:

1. Mediul de Operare: Este cel mai important factor. Incluzând natura fluidului transportat (coroziv, abraziv, toxic), temperatura (ambiantă, ridicată, criogenică) și presiunea sistemului.
2. Încărcarea Mecanică: Greutatea țevii și a conținutului, forțele dinamice (vibrații, șocuri), vântul, seismul.
3. Spațiul Disponibil: Dimensiunile și configurația clemei trebuie să se potrivească spațiului de instalare.
4. Standarde și Reglementări: Respectarea codurilor industriale specifice (ex: ASME B31.1, B31.3 pentru conducte de proces).
5. Cost: Un factor important, dar nu ar trebui să compromită siguranța și performanța. Investiția într-un material superior poate preveni costuri mult mai mari legate de avarii sau opriri neplanificate.
6. Durata de Viață Proiectată: Pentru aplicații pe termen lung, materialele mai rezistente sunt justificate.

Întrebări Frecvente (FAQ)

1. Care este diferența principală între o clemă cu port unic și una multi-port?

Diferența esențială constă în numărul de țevi pe care le pot susține. O clemă cu port unic este proiectată exclusiv pentru a fixa o singură conductă, oferind o susținere precisă și dedicată. Clemele multi-port, pe de altă parte, pot fixa simultan două sau mai multe conducte, fiind utile în spații restrânse sau pentru organizarea eficientă a rețelelor de țevi paralele. Alegerea depinde de necesitatea specifică a sistemului și de spațiul disponibil.

2. De ce sunt enumerate atât de multe materiale și grade pentru clemele de țevi?

Diversitatea materialelor reflectă complexitatea și varietatea condițiilor de operare din industrie. Fiecare material și grad are proprietăți specifice care îl fac optim pentru anumite scenarii – fie că este vorba de rezistență la temperaturi extreme (ridicate sau scăzute), la medii corozive specifice (acizi, cloruri, apă de mare), la presiuni ridicate sau la solicitări mecanice intense. Utilizarea materialului corect este fundamentală pentru siguranța, performanța și longevitatea sistemului de conducte, prevenind defecțiunile premature și costurile de întreținere ridicate.

3. Cum influențează temperatura alegerea materialului pentru o clemă de țevi?

Temperatura are o influență majoră. La temperaturi ridicate, materialele trebuie să reziste la fluaj (deformare permanentă sub sarcină) și la oxidare. Oțelurile aliate (precum F11, F22, F91) și aliajele de nichel (Inconel, Monel) sunt ideale. La temperaturi scăzute, materialele trebuie să își mențină ductilitatea și rezistența la impact, evitând fragilizarea. Pentru aceste cazuri, se utilizează oțeluri carbon pentru temperaturi scăzute (LF2, LF3) sau oțeluri inoxidabile austenitice.

4. Cât de des ar trebui inspectate clemele de țevi?

Frecvența inspecțiilor depinde de criticabilitatea sistemului, condițiile de operare și tipul de material. În general, clemele din medii agresive sau sisteme de înaltă presiune/temperatură ar trebui inspectate mai des, conform programelor de mentenanță preventivă. Inspecțiile pot varia de la verificări vizuale anuale la inspecții detaliate la fiecare câțiva ani, implicând testări nedistructive. Orice semn de coroziune, deformare, fisură sau slăbire a fixării necesită atenție imediată.

5. Pot fi utilizate cleme de țevi din oțel carbon în medii umede?

Oțelul carbon este susceptibil la ruginire în medii umede. Deși poate fi utilizat pentru aplicații temporare sau cu protecție adecvată (vopsire, galvanizare), pentru expunere prelungită la umiditate sau medii corozive, este recomandat să se opteze pentru oțel inoxidabil sau alte materiale mai rezistente la coroziune pentru a asigura o durată de viață mai lungă și o siguranță sporită.

În concluzie, clema de țevi cu port unic este o componentă fundamentală în orice sistem de conducte industrial. Deși pare simplă, eficacitatea și fiabilitatea sa depind în mare măsură de selecția riguroasă a materialului. Înțelegerea profundă a proprietăților și aplicațiilor fiecărei categorii de material, de la oțelurile carbon economice la superaliajele de nichel rezistente la coroziune și temperaturi extreme, este esențială pentru ingineri și specialiști în mentenanță. Alegerea corectă asigură nu doar stabilitatea fizică a conductelor, ci și integritatea operațională și siguranța personalului, contribuind semnificativ la succesul pe termen lung al oricărui proiect industrial.
