Fitinguri de Compresie: Ghidul Complet

În lumea instalațiilor sanitare, detaliile fac adesea diferența între un sistem impecabil și o problemă costisitoare. Unul dintre aceste detalii cruciale, deseori subestimat, este fitingul de compresie. Această componentă ingenioasă stă la baza multor conexiuni etanșe și durabile, fiind o soluție preferată atât de profesioniști, cât și de pasionații de bricolaj. De la simpla conectare a două țevi la sisteme complexe de distribuție, înțelegerea modului în care funcționează fitingurile de compresie, a tipurilor disponibile și a modului corect de instalare este esențială. Acest ghid detaliat vă va oferi toate informațiile necesare pentru a lucra cu încredere și eficiență cu aceste elemente versatile.

Ce Este un Fiting de Compresie?

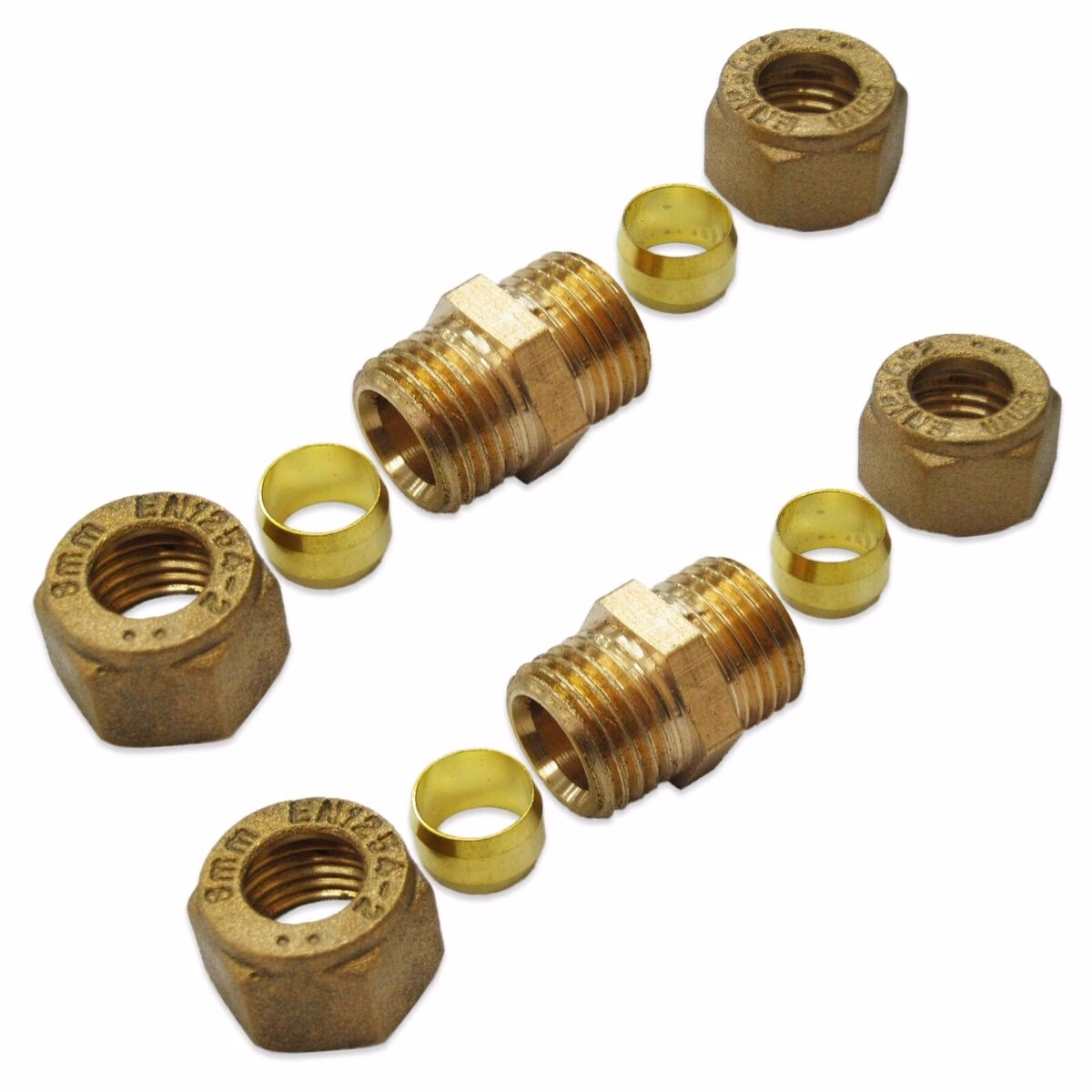

Un fiting de compresie este o îmbinare mecanică utilizată pentru a conecta două sau mai multe țevi sau tuburi. Este compus din mai multe elemente cheie: o piuliță de compresie, un inel de compresie (numit și ferulă sau oliva) și un corp de fiting. Corpul fitingului este, de obicei, fabricat din metal, în timp ce inelul de compresie și piulița pot fi realizate din alamă, oțel inoxidabil sau alte materiale rezistente.

Spre deosebire de conexiunile tradiționale filetate, fitingurile de compresie se bazează pe principiul compresiei pentru a crea o etanșare strânsă. Atunci când sunt asamblate corect, acestea asigură o conexiune etanșă la scurgeri, capabilă să reziste la presiuni ridicate și variații de temperatură. Versatilitatea lor le permite să conecteze țevi, tuburi și robinete fabricate din diferite materiale, cum ar fi cupru, PVC sau oțel inoxidabil.

Inelul de Compresie (Ferula): Cheia Etanșării

Inelul de compresie, sau ferula, este componenta centrală care asigură etanșarea. Acesta este un mic inel conic, adesea din alamă, oțel inoxidabil sau chiar plastic, care se așează între corpul fitingului și piulița de compresie. Atunci când piulița este strânsă, ea exercită presiune asupra inelului, forțându-l să se deformeze și să se comprime atât pe suprafața exterioară a țevii, cât și pe suprafața interioară a corpului fitingului. Această deformare creează o etanșare mecanică puternică și durabilă, prevenind scurgerile de fluid. Este crucial ca inelul să fie poziționat corect și să nu fie deteriorat înainte de instalare, deoarece integritatea sa este vitală pentru funcționalitatea întregii conexiuni.

Materiale Utilizate pentru Fitingurile de Compresie

Alegerea materialului pentru un fiting de compresie este un aspect fundamental care influențează direct performanța, durabilitatea și costul conexiunii. În domeniul instalațiilor sanitare, cele mai comune materiale sunt alama, oțelul inoxidabil, plasticul și bronzul. Fiecare material are proprietăți specifice care îl fac mai potrivit pentru anumite aplicații.

Fitinguri de Compresie din Alamă

Fitingurile de compresie din alamă au dobândit o reputație solidă pentru robustețea și capacitatea lor excepțională de a rezista la temperaturi și presiuni ridicate. Cu o capacitate de a gestiona presiuni de până la 16 bari, aceste fitinguri se dovedesc a fi o alegere fiabilă și durabilă pentru diverse aplicații. Sunt fitingurile din alamă fiabile? Absolut. Construcția lor solidă și capacitățile superioare de etanșare le fac o alegere preferată printre profesioniști, asigurând liniște sufletească și performanță fiabilă în sistemele de instalații.

Fitinguri de Compresie din Plastic

Fitingurile de compresie din plastic oferă avantaje distincte în instalațiile domestice datorită naturii lor ușoare și rentabilității. Ele servesc ca o alegere potrivită pentru diverse aplicații în mediile rezidențiale. Cu toate acestea, este esențial să se ia în considerare limitările lor. Spre deosebire de omologii lor metalici, fitingurile din plastic pot să nu fie la fel de durabile și să nu reziste la presiuni ridicate la fel de eficient.

Fitinguri de Compresie din Bronz

Fitingurile de compresie din bronz sunt foarte apreciate pentru rezistența lor excepțională la coroziune și pentru puterea lor, fiind o alegere fiabilă pentru aplicații specifice. Cu toate acestea, din cauza costurilor mai ridicate asociate cu materialul și procesul de fabricație, fitingurile din bronz sunt relativ scumpe. Ca urmare, le întâlniți de obicei în aplicații marine sau pentru conexiuni specifice care necesită o soluție robustă și de lungă durată, în special cele cu diametre peste 54 mm. Deși fitingurile din bronz oferă performanțe premium, utilizarea lor este adesea limitată la scenarii în care proprietățile lor unice sunt indispensabile și justifică investiția mai mare.

Fitinguri de Compresie din Oțel Inoxidabil

Fitingurile de compresie din oțel inoxidabil sunt foarte apreciate pentru rezistența lor impresionantă și rezistența remarcabilă la coroziune. Ele excelează în aplicații care necesită gestionarea presiunilor ridicate, făcându-le o alegere fiabilă pentru aplicațiile industriale. Cu toate acestea, calitatea lor vine la un preț – sunt, în general, mai scumpe în comparație cu fitingurile din alamă. Ca urmare, sunt utilizate în principal în aplicații specifice care necesită cu adevărat proprietățile lor excepționale.

Tabel Comparativ: Materiale pentru Fitinguri de Compresie

Tipuri de Fitinguri de Compresie în Funcție de Formă

Pe lângă diferențele de material, fitingurile de compresie vin și într-o varietate de forme, fiecare proiectată pentru o funcție specifică în rețeaua de țevi.

Fitinguri Cot de Compresie

După cum sugerează și numele, fitingurile cot de compresie sunt proiectate pentru a asigura o schimbare lină de direcție într-o conductă. Acestea sunt utilizate în mod obișnuit pentru a ocoli obstacole sau colțuri. Aceste fitinguri prezintă o îndoire de 90 de grade care permite țevii să își schimbe direcția fără a sacrifica integritatea conexiunii. Fitingurile cot de compresie sunt disponibile în diverse dimensiuni pentru a se potrivi diferitelor diametre de țeavă. Procesul de instalare este relativ simplu, similar cu alte fitinguri de compresie.

Fitinguri de Compresie Tip Uniune și Cuplaj

Fitingurile de compresie tip uniune și cuplaj sunt utilizate pentru a conecta două țevi împreună într-o linie dreaptă. Aceste fitinguri sunt utile în special atunci când se extinde sau se repară o conductă existentă. Uniunile de compresie sunt proiectate pentru a fi detașabile, permițând deconectarea și reconectarea fără a deteriora țevile sau fitingurile. Ele oferă o flexibilitate excelentă și ușurință în întreținere.

Fitinguri de Compresie Tip Teu

Fitingurile de compresie tip teu sunt utilizate atunci când se creează o ramură sau o joncțiune într-o conductă. Aceste fitinguri permit conectarea unei noi țevi la un unghi de 90 de grade față de linia existentă. Fitingurile teu de compresie prezintă trei deschideri, cu o intrare și două ieșiri, facilitând fluxul de fluide în direcții diferite. Instalarea unui fiting teu de compresie urmează un proces similar cu alte fitinguri de compresie.

Tipuri de Fitinguri de Compresie: Tip A vs. Tip B

Pe lângă clasificarea după formă și material, fitingurile de compresie pot fi diferențiate și prin modul lor de instalare, împărțindu-se în două categorii principale: Tip A și Tip B.

Fitinguri de Compresie Tip A (Ne-manipulative)

Fitingurile de compresie Tip A, cunoscute și sub denumirea de fitinguri ne-manipulative, sunt ceea ce majoritatea oamenilor înțeleg prin fitinguri de compresie. Spre deosebire de fitingurile Tip B, acestea nu necesită nicio modificare a țevii sau a tubului. Procesul simplu de instalare face ca fitingurile Tip A să fie o alegere populară pentru multe aplicații de instalații. Sunt utilizate în mod obișnuit pentru îmbinarea țevilor cu pereți subțiri, conectarea țevilor din plastic sau cupru și conectarea sistemelor de apă caldă și rece. Cu toate acestea, nu ar trebui utilizate cu tuburi sau țevi îndoite.

Fitinguri de Compresie Tip B (Manipulative)

Fitingurile de compresie Tip B, cunoscute și sub denumirea de fitinguri manipulative, necesită puțin mai multă muncă în timpul instalării. Aceste fitinguri necesită modificarea țevii sau a tubului prin evazarea acesteia înainte de instalare. Pentru a instala un fiting de compresie Tip B, glisați piulița peste țeavă, evazați capătul țevii, introduceți fitingul în capătul evazat, strângeți piulița manual și apoi folosiți o cheie pentru a o strânge și mai mult. Fitingurile Tip B sunt mai puțin comune și sunt utilizate în principal pentru conexiuni subterane, conducte de gaz și aplicații cu presiune ridicată. Scoaterea unui fiting de compresie Tip B necesită o unealtă specializată de tragere pentru a glisa piulița și oliva de pe țeavă.

Reguli Esențiale pentru Lucrul cu Fitinguri de Compresie

Pentru a asigura o instalare corectă și a preveni problemele potențiale, este crucial să înțelegeți liniile directoare de bază pentru lucrul cu fitingurile de compresie. Respectarea acestor principii fundamentale vă va ajuta să realizați conexiuni eficiente și durabile.

1. Utilizați Doar pentru Conexiuni Staționare

Fitingurile de compresie sunt cele mai potrivite pentru conexiunile staționare, adică acolo unde țevile sau corpurile de instalații rămân fixe. Aceste fitinguri nu sunt destinate utilizării pe conexiuni supuse mișcării sau vibrațiilor. Piulița de compresie se bazează pe o etanșare strânsă între fiting și țeavă, iar orice mișcare poate compromite integritatea conexiunii, ducând la scurgeri sau defecțiuni. Prin urmare, este important să utilizați fitinguri alternative, cum ar fi conexiuni evazate sau sudate, pentru aplicații care implică piese mobile sau vibrante.

2. Folosiți Fitinguri Duble de Compresie la Lungirea Țevii

Atunci când extindeți lungimea unei țevi, este crucial să mențineți integritatea conexiunii. În astfel de cazuri, se recomandă utilizarea fitingurilor duble de compresie. Acestea constau din două piulițe de compresie cu o manșă centrală sau ferulă, oferind stabilitate și suport suplimentar. Această configurație asigură o conexiune sigură și previne scurgerile sau separările cauzate de lungimea adăugată.

3. Proiectate pentru o Singură Utilizare

Fitingurile de compresie sunt proiectate pentru aplicații de unică folosință. Odată ce un fiting de compresie a fost instalat, nu ar trebui dezasamblat sau reutilizat. Piulița de compresie și ferula formează o etanșare etanșă la apă prin deformarea țevii, creând o conexiune permanentă. Încercarea de a dezasambla și reasambla un fiting de compresie poate duce la scurgeri, deoarece ferula s-ar putea să nu deformeze corect țeava la reinstalare. Prin urmare, este esențial să aveți fitinguri suplimentare la îndemână pentru orice modificări sau reparații necesare.

4. Lubrifiați Filetul Piuliței de Compresie Înainte de Instalare

Pentru a asigura o instalare lină și eficientă, este recomandabil să lubrifiați filetul piuliței de compresie înainte de strângere. Lubrifierea filetului reduce frecarea și permite o strângere mai ușoară, prevenind deteriorarea fitingului sau a țevii. Utilizați un lubrifiant adecvat recomandat de producător, cum ar fi o pastă pe bază de silicon, unsoare pentru instalatori sau o pastă PTFE. Aplicați un strat subțire de lubrifiant pe filetul piuliței de compresie, întinzându-l uniform pentru o acoperire optimă.

5. Nu Strângeți Prea Tare, Mai Ales la Țevile din Plastic

Deși este important să strângeți fitingurile de compresie în mod adecvat, este la fel de crucial să nu le strângeți prea tare, mai ales atunci când lucrați cu tuburi din plastic sau țevi de cupru. Strângerea excesivă poate duce la deteriorarea sau crăparea țevilor din plastic, compromițând integritatea conexiunii. Urmați instrucțiunile producătorului privind valorile cuplului de strângere pentru a preveni strângerea excesivă. Este important să se găsească un echilibru între o etanșare sigură și evitarea forței excesive care ar putea provoca daune.

6. Utilizați Fitinguri Metalice cu Țevi Metalice

Atunci când lucrați cu țevi metalice, se recomandă utilizarea fitingurilor metalice de compresie. Conexiunile metal-pe-metal asigură o etanșare fiabilă și durabilă, garantând performanțe pe termen lung. Fitingurile metalice de compresie sunt, de obicei, fabricate din alamă, cupru sau oțel inoxidabil, care oferă o rezistență excelentă la coroziune și sunt potrivite pentru diverse aplicații de instalații sanitare și de gaz. Asigurați întotdeauna compatibilitatea dintre materialul fitingului și țeavă pentru a evita probleme potențiale.

7. Fitingurile de Compresie Nu Funcționează pe Tuburi Îndoite

Fitingurile de compresie se bazează pe o etanșare strânsă între ferulă și țeavă pentru a crea o conexiune sigură. Atunci când tubulatura este îndoită, aceasta poate perturba distribuția uniformă a presiunii necesare pentru ca ferula să creeze o etanșare fiabilă. Tubulatura îndoită poate provoca o aliniere greșită sau o compresie neuniformă a ferulei, ducând la scurgeri sau la o conexiune slăbită. Este important de reținut că fitingurile de compresie sunt special concepute pentru secțiuni drepte de tuburi sau țevi. Prin urmare, este esențial să utilizați metode alternative, cum ar fi fitingurile evazate sau fitingurile specializate pentru tubulaturile îndoite, pentru a asigura conexiuni corespunzătoare în astfel de situații.

Ghid Pas cu Pas: Instalarea Fitingurilor de Compresie

Instalarea corectă a unui fiting de compresie este crucială pentru a asigura o conexiune etanșă și durabilă. Urmați acești pași pentru a realiza o instalare impecabilă.

Pasul 1: Adunați Uneltele și Materialele Necesare

Înainte de a începe procesul de instalare, asigurați-vă că aveți la îndemână toate uneltele și materialele necesare pentru un flux de lucru fără probleme:

• Tăietor de țevi sau fierăstrău: pentru a tăia țeava la lungimea dorită.
• Pânză abrazivă sau șmirghel: pentru curățarea capetelor țevii.
• Fitinguri de compresie: inclusiv piulițe de compresie, ferule și corpul fitingului.
• Chei reglabile: pentru strângerea fitingurilor.
• Pastă de etanșare pentru filet sau bandă de teflon: pentru etanșarea filetelor (dacă este cazul).
• Pastă PTFE sau unsoare pentru instalatori: pentru lubrifierea filetelor.

Pasul 2: Măsurați și Tăiați Țeava

Măsurătorile precise sunt esențiale pentru o instalare reușită. Utilizați un tăietor de țevi sau un fierăstrău pentru a tăia țeava la lungimea necesară, asigurând o tăietură curată și dreaptă. Îndepărtați orice bavuri sau margini aspre de la capătul tăiat folosind o pânză abrazivă sau șmirghel.

Pasul 3: Pregătiți Fitingul de Compresie

Înainte de instalare, dezasamblați complet fitingul de compresie. Aceasta implică de obicei desfiletarea piuliței de compresie, scoaterea ferulei(lor) și separarea corpului fitingului.

Pasul 4: Glisați Componentele pe Țeavă

Începeți prin a glisa piulița de compresie pe țeavă, urmată de ferula(le). Asigurați-vă că piulița este orientată corect și că capătul conic al ferulei(lor) este îndreptat spre corpul fitingului. Acest aranjament asigură o conexiune sigură și etanșă la scurgeri.

Pasul 5: Introduceți Țeava în Corpul de Compresie

Introduceți țeava în corpul fitingului până când atinge opritorul din interiorul fitingului. Asigurați-vă că țeava este complet introdusă, permițându-i să contacteze corect corpul fitingului.

Pasul 6: Strângeți Manual Piulița de Compresie

Acum, strângeți manual piulița de compresie pe corpul fitingului. Folosiți degetele pentru a roti piulița în sens orar până când este fixată ferm pe diametrul exterior al corpului de compresie.

Pasul 7: Strângerea Finală cu Cheile

Pentru a asigura o etanșare etanșă la apă, utilizați două chei reglabile: una pentru a ține corpul fitingului în loc și cealaltă pentru a strânge piulița de compresie. Rotiți piulița de compresie încă 1/4 până la 1/2 de tură cu cheile, dar aveți grijă să nu strângeți excesiv, deoarece acest lucru poate deteriora fitingul sau poate provoca scurgeri.

Pasul 8: Verificați Scurgerile

Odată ce piulița de compresie este strânsă și fixată, este crucial să verificați dacă există scurgeri. Porniți alimentarea cu apă și inspectați cu atenție îmbinarea pentru orice semne de picurare sau umezeală. Dacă observați scurgeri, strângeți ușor piulița de compresie până când scurgerea se oprește.

Pasul 9: Repetați Procesul (dacă este necesar)

Dacă aveți mai multe fitinguri de compresie de instalat, repetați pașii pentru fiecare conexiune. Luați-vă timp și asigurați-vă că fiecare fiting de compresie este instalat, strâns și etanș corespunzător.

Întrebări Frecvente (FAQ) despre Fitingurile de Compresie

Pot refolosi un fiting de compresie?

Nu, fitingurile de compresie sunt proiectate pentru o singură utilizare. Inelul (ferula) se deformează pentru a crea o etanșare permanentă, iar refolosirea poate duce la scurgeri.

Pot folosi fitinguri de compresie pentru gaz?

Da, anumite fitinguri de compresie, în special cele din alamă sau oțel inoxidabil, sunt adecvate pentru aplicații cu gaz, dar este esențial să verificați specificațiile producătorului și reglementările locale pentru a vă asigura conformitatea.

Ce fac dacă un fiting de compresie curge după instalare?

Dacă un fiting curge, încercați să strângeți piulița de compresie încă un sfert de tură. Dacă scurgerea persistă, este posibil ca țeava să nu fi fost tăiată corect, ferula să fie deteriorată sau să fi fost strânsă prea tare inițial. Dezasamblați și inspectați, înlocuind piesele dacă este necesar (dar nu refolosiți ferula veche).

Este necesară bandă de teflon sau pastă de etanșare cu fitingurile de compresie?

Nu este necesară pe filet pentru etanșare, deoarece etanșarea este realizată de inelul de compresie (ferulă). Cu toate acestea, o cantitate mică de lubrifiant pe filet poate ajuta la o strângere mai ușoară și la prevenirea gripării.

Pot folosi fitinguri de compresie pe țevi din PVC?

Da, există fitinguri de compresie specifice pentru țevi din PVC, adesea din plastic. Este crucial să nu le strângeți prea tare pentru a evita crăparea țevii din PVC.

Concluzie

Fitingurile de compresie sunt, fără îndoială, componente indispensabile în orice sistem de instalații, oferind o metodă fiabilă și eficientă de conectare a țevilor. Înțelegerea diferitelor tipuri, materiale și, mai ales, a ghidurilor de instalare este cheia pentru a asigura conexiuni etanșe și durabile. Fie că sunteți un instalator experimentat sau un entuziast de bricolaj, cunoștințele prezentate în acest ghid vă vor permite să abordați proiectele cu încredere și precizie. Amintiți-vă întotdeauna să respectați instrucțiunile producătorului și să acordați atenție detaliilor pentru a garanta siguranța și longevitatea instalațiilor dumneavoastră.
