Importanța Tipului de Filet în Fitingurile Pneumatice

În lumea complexă a sistemelor pneumatice, unde aerul comprimat este forța motrice din spatele nenumăratelor aplicații industriale, fiecare componentă joacă un rol vital. Fitingurile pneumatice sunt elemente esențiale care asigură legătura dintre conducte, tuburi și furtunuri, permițând fluxul eficient și neîntrerupt al aerului. Cu toate acestea, simpla conectare a două piese nu este suficientă; calitatea și integritatea acestei conexiuni depind în mare măsură de un factor adesea subestimat, dar critic: tipul de filet. Alegerea corectă a tipului de filet este fundamentală pentru a garanta o conexiune sigură, fără scurgeri, prevenind astfel pierderile de presiune, ineficiența sistemului și chiar defecțiunile catastrofale. Fără o înțelegere aprofundată a diferitelor tipuri de filete și a aplicațiilor lor specifice, riscați să compromiteți performanța și fiabilitatea întregului sistem pneumatic.

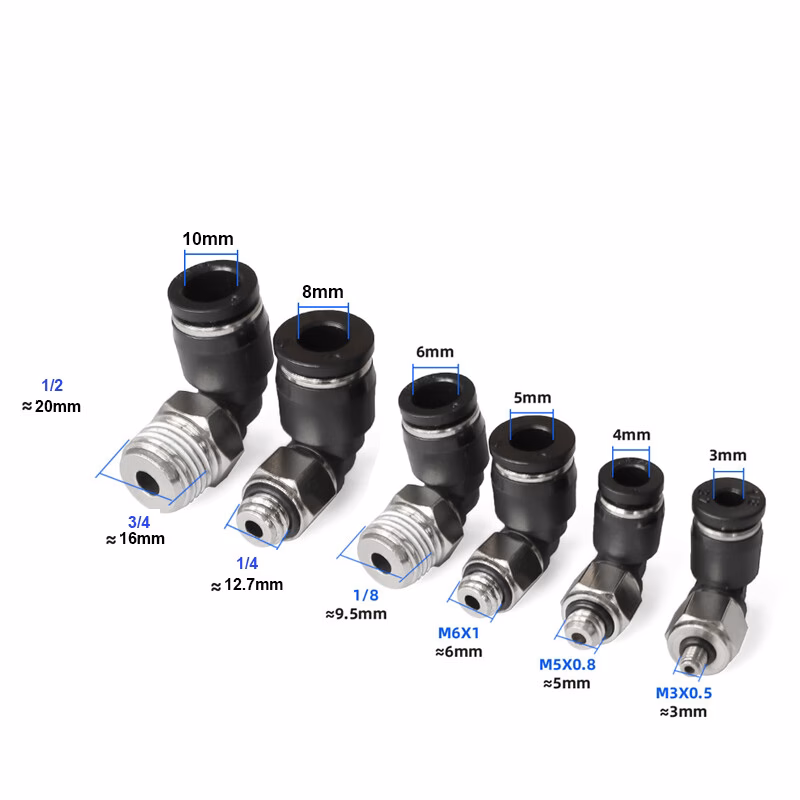

De Ce Este Tipul de Filet Crucial în Sistemele Pneumatice?

Importanța tipului de filet în fitingurile pneumatice nu poate fi subestimată. Filetul determină nu doar modul în care două componente se îmbină fizic, ci și capacitatea lor de a forma o etanșare perfectă sub presiune. O nepotrivire a tipului de filet, chiar și una aparent minoră, poate duce la o serie de probleme semnificative:

• Scurgeri de Aer: Cea mai evidentă consecință. Scurgerile nu doar că duc la pierderi de energie și costuri operaționale crescute, dar pot și reduce drastic performanța echipamentelor pneumatice.
• Căderi de Presiune: O conexiune necorespunzătoare nu va menține presiunea optimă în sistem, afectând eficiența uneltelor și mașinilor.
• Defecțiuni ale Sistemului: Scurgerile continue pot suprasolicita compresorul, ducând la uzură prematură și defecțiuni costisitoare. În medii periculoase, o scurgere poate reprezenta chiar un risc de siguranță.
• Incompatibilitate: Diferite standarde de filete nu sunt interschimbabile. Încercarea de a forța o conexiune incompatibilă poate deteriora iremediabil atât fitingul, cât și componenta la care este conectat.

Înțelegerea profundă a caracteristicilor fiecărui tip de filet și a modului în care acestea contribuie la o etanșare eficientă este esențială pentru oricine lucrează cu sisteme pneumatice. Aceasta este cheia pentru a asigura compatibilitatea, siguranța și eficiența pe termen lung a instalațiilor dumneavoastră.

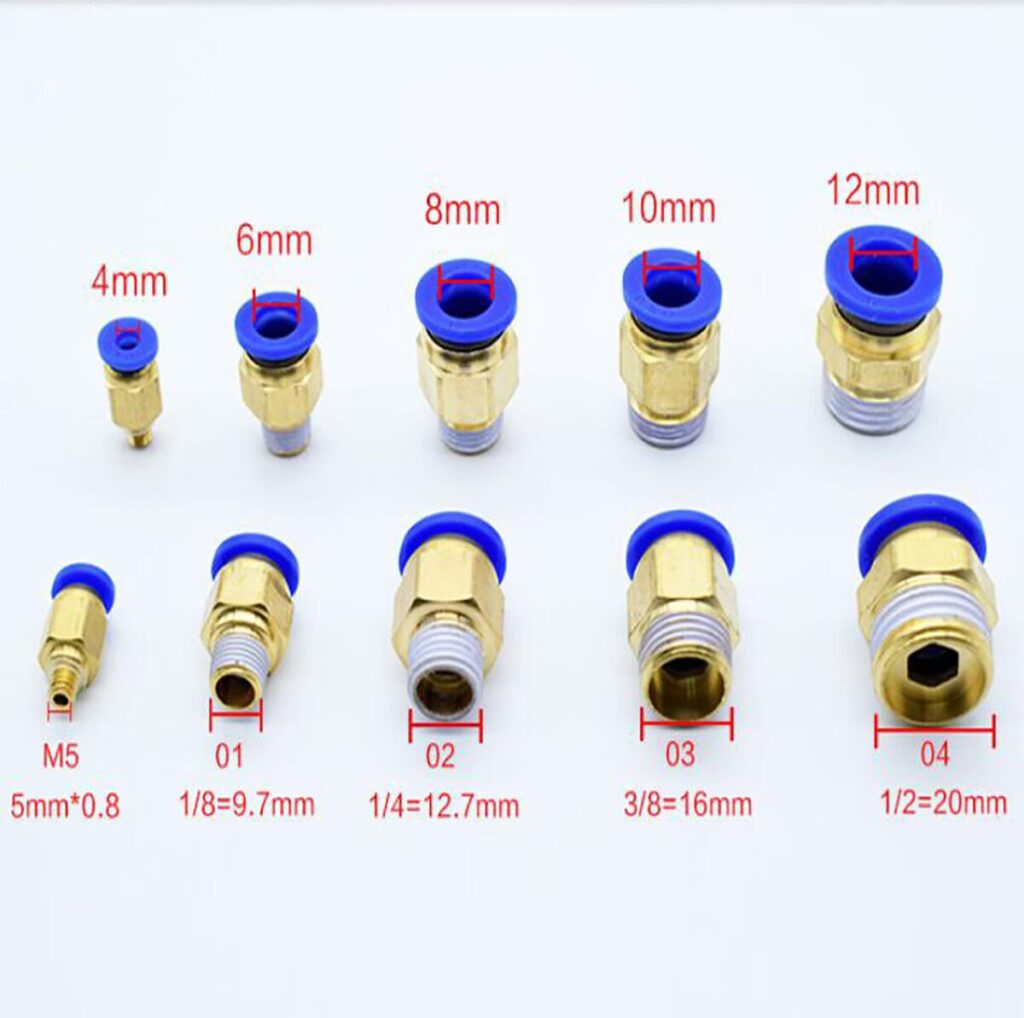

Tipuri Comune de Filete Utilizate în Fitingurile Pneumatice

Există mai multe standarde de filete utilizate pe scară largă în industria pneumatică, fiecare cu propriile caracteristici unice. Cunoașterea acestora este vitală pentru selecția și instalarea corectă a fitingurilor.

1. Filetul Național pentru Țevi (NPT)

Filetul Național pentru Țevi (NPT) este un standard predominant în America de Nord, fiind utilizat pe scară largă în sistemele de instalații sanitare și pneumatice. Caracteristica sa definitorie este conicitatea (tapered), cu un unghi al filetului de 60 de grade. Această conicitate permite ca filetele să se strângă pe măsură ce sunt înșurubate, creând o etanșare mecanică. Pentru a asigura o conexiune etanșă și fără scurgeri, este obligatorie utilizarea unui material de etanșare, cum ar fi banda PTFE (Teflon) sau pasta de etanșare pentru filete. Filetele NPT sunt definite de standardul ANSI/ASME B1.20.1 și sunt disponibile într-o gamă variată de dimensiuni, ceea ce le conferă versatilitate în numeroase sectoare, inclusiv cel auto, industrial și al construcțiilor.

Caracteristici NPT:

• Conicitate: Filetele se îngustează, asigurând o etanșare progresivă.
• Unghiul Filetului: 60 de grade.
• Necesită Etanșare Suplimentară: Imperios necesară banda PTFE sau pasta de etanșare.
• Utilizare Principală: America de Nord.

Tabel: Dimensiuni Comune Filet NPT

2. Filetul Standard Britanic pentru Țevi (BSP)

Filetele British Standard Pipe (BSP) sunt un standard recunoscut la nivel mondial pentru fitingurile de țevi, fiind utilizate predominant în Europa și Asia pentru sisteme de instalații sanitare, pneumatice și hidraulice. Există două tipuri principale de filete BSP: BSPT (British Standard Pipe Taper) și BSPP (British Standard Pipe Parallel).

a. BSPT (British Standard Pipe Taper)

Filetele BSPT sunt cunoscute și sub denumirea de filete R. Acestea au un unghi al filetului de 55 de grade și o conicitate similară cu cea a filetelor NPT. Această caracteristică conică permite o etanșare strânsă, rezistentă la presiune, pe măsură ce filetele sunt angrenate. La fel ca în cazul NPT, pentru a asigura o conexiune etanșă, este necesară utilizarea materialelor de etanșare, cum ar fi banda PTFE sau pasta de etanșare.

b. BSPP (British Standard Pipe Parallel)

Spre deosebire de BSPT, filetele BSPP (cunoscute și ca filete G) sunt paralele sau drepte. Acestea nu realizează o etanșare prin conicitatea filetului, ci necesită o șaibă de etanșare sau un O-ring pentru a obține o conexiune etanșă. Definite de standardele ISO 7-1 și ISO 228, filetele BSP oferă versatilitate și fiabilitate în diverse aplicații industriale. Designul lor facilitează demontarea și reasamblarea ușoară, fiind ideale pentru sistemele care necesită întreținere frecventă.

Caracteristici BSP:

• Unghiul Filetului: 55 de grade pentru ambele tipuri (BSPT și BSPP).
• Forma Filetului: Vârfuri și văi rotunjite.
• BSPT: Conic, necesită etanșare suplimentară.
• BSPP: Paralel, necesită șaibă de etanșare sau O-ring.
• Utilizare Principală: Europa și Asia.

Tabel: Dimensiuni Comune Filet BSP

3. Filete Metrice

Filetele metrice, standardizate conform sistemului de filete metrice ISO (ISO 68-1), sunt recunoscute la nivel global și utilizate pe scară largă în diverse industrii, inclusiv auto, aerospațială și de fabricație. Aceste filete sunt caracterizate prin pasul lor (distanța dintre filete) și diametrul lor major, ambele măsurate în milimetri. Filetele metrice vin în două forme principale: grosiere și fine, filetele grosiere fiind mai comune datorită rezistenței lor mai mari și ușurinței de asamblare. Unghiul filetului este uniform de 60 de grade, asigurând consistență și compatibilitate în diferite aplicații și regiuni. Filetele metrice oferă avantajul standardizării internaționale, simplificând procesele de proiectare și fabricație pentru piețele globale. Măsurarea și identificarea lor directă le fac ușor de utilizat, deși pot necesita adaptoare la interfațarea cu sisteme non-metrice.

Caracteristici Filete Metrice:

• Unghiul Filetului: 60 de grade.
• Măsurători: Pasul și diametrul major în milimetri.
• Tipuri: Grosiere (mai comune) și fine.
• Utilizare Principală: La nivel global, în special în Europa și Asia.

Tabel: Dimensiuni Comune Filet Metric

4. Standardul de Filet Unificat (UN/UNF)

Standardul de Filet Unificat (UN/UNF) este un sistem de filetare proeminent utilizat în principal în Statele Unite și Canada, cuprinzând atât serii de filete grosiere (UNC), cât și fine (UNF). Aceste filete sunt definite de un unghi al filetului de 60 de grade și standardizate conform ANSI/ASME B1.1, asigurând uniformitate și compatibilitate în diverse aplicații. Filetele UN (Unified National) sunt utilizate de obicei pentru fixare generală, oferind o rezistență robustă și ușurință în asamblare, în timp ce filetele UNF (Unified National Fine) oferă o densitate mai mare a filetului, ceea ce este avantajos pentru aplicațiile care necesită o precizie și o putere de susținere mai mare, cum ar fi în industriile auto și aerospațială. Standardizarea filetelor UN/UNF facilitează interschimbabilitatea și simplifică procesul de fabricație, făcându-le o alegere fiabilă pentru medii cu solicitări ridicate. În ciuda utilizării lor răspândite în America de Nord, aceste filete pot necesita adaptoare pentru compatibilitate cu sistemele internaționale, subliniind importanța selecției atente în aplicațiile globale. În general, Standardul de Filet Unificat oferă o soluție de filetare versatilă și fiabilă, echilibrând rezistența, precizia și ușurința în utilizare.

Caracteristici UN/UNF:

• Unghiul Filetului: 60 de grade.
• Tipuri: UNC (grosier) și UNF (fin).
• Utilizare Principală: SUA și Canada.
• Standard: ANSI/ASME B1.1.

Tabel: Dimensiuni Comune Filet UN/UNF

Cum să Măsori Corect Fitingurile Pneumatice

Măsurarea precisă a fitingurilor pneumatice este un pas esențial pentru a asigura compatibilitatea și funcționarea corectă a sistemului. O măsurătoare incorectă poate duce la scurgeri, pierderi de presiune și, în cele din urmă, la defecțiuni ale sistemului. Iată un ghid pas cu pas pentru a efectua măsurători precise:

Instrumente Necesare:

• Subler (Caliper): Pentru măsurarea diametrelor exterioare și interioare.
• Rigla: Pentru măsurarea lungimii generale a fitingului.
• Calibru de Filet (Thread Gauge): Un instrument crucial pentru identificarea pasului filetului și a unghiului acestuia.

Pași pentru Măsurare:

1. Pregătește Instrumentele: Asigură-te că sublerul este calibrat corect și că ai la îndemână toate uneltele necesare.
2. Măsoară Diametrul Exterior (OD) al Filetului: Folosește sublerul pentru a măsura diametrul exterior al filetului (pentru filetul tată) sau diametrul interior (pentru filetul mamă). Asigură-te că sublerul este perpendicular pe filet pentru o citire exactă.
3. Măsoară Lungimea Fitingului: Folosește sublerul sau rigla pentru a măsura lungimea totală a fitingului, de la un capăt la altul.
4. Identifică Tipul și Dimensiunea Filetului: Aceasta este cea mai importantă etapă. Utilizează un calibru de filet (sau calibre de pas de filet) pentru a determina pasul filetului (distanța dintre vârfurile filetului) și pentru a identifica tipul de filet (ex: NPT, BSP, Metric). Calibrul de filet are lame cu profile de filet predefinite, pe care le potrivești peste filetul fitingului până găsești o potrivire perfectă.

Greșeli Comune de Evitat în Timpul Măsurării:

• Calibrarea Incorectă a Instrumentelor: Întotdeauna verifică dacă instrumentele tale de măsurare sunt calibrate corect înainte de utilizare.
• Neglijarea Măsurării Filetului: Nu te baza doar pe diametrul exterior. Eșecul de a măsura pasul și tipul filetului va duce la probleme de compatibilitate.
• Grăbirea Procesului: Ia-ți timpul necesar pentru a te asigura că fiecare măsurătoare este precisă și verifică-o de două ori dacă este necesar.

Întrebări Frecvente (FAQ)

1. Cum Măsor Dimensiunea unui Filet de Fiting?

Măsurarea dimensiunii unui filet de fiting este crucială pentru asigurarea compatibilității în sistemele pneumatice. Cea mai fiabilă metodă este utilizarea unui calibru de filet. Acest instrument îți permite să determini atât diametrul, cât și pasul filetelor. Înțelegerea pasului filetului (distanța dintre filete) și a diametrului este esențială pentru selectarea fitingurilor potrivite. Măsurătorile incorecte pot duce la scurgeri și defecțiuni ale sistemului.

Sfaturi pentru Măsurarea Diferitelor Tipuri de Filete:

• Filete NPT: Măsoară diametrul exterior al filetelor și determină pasul folosind un calibru de filet. Reține că NPT este conic.
• Filete BSP: Similar cu NPT, dar fii conștient de diferențele de unghi al filetului (55 de grade vs. 60 de grade pentru NPT) și de formă (vârfuri rotunjite vs. plate). Distinge între BSPT (conic) și BSPP (paralel, necesită etanșare cu șaibă/O-ring).

2. Ce înseamnă NPT?

NPT înseamnă "National Pipe Thread" (Filet Național pentru Țevi), un standard utilizat în principal în Statele Unite pentru fitingurile de țevi filetate. Fitingurile NPT sunt proiectate cu filete conice care creează o etanșare strânsă atunci când sunt conectate, făcându-le potrivite pentru aplicații de înaltă presiune. Acest design ajută la prevenirea scurgerilor și asigură o performanță fiabilă în sistemele pneumatice. Spre deosebire de alte standarde de filet, cum ar fi BSP (British Standard Pipe), fitingurile NPT au un unghi și o conicitate a filetului diferite.

3. Cum Măsor un Fiting NPT?

Măsurarea precisă a unui fiting NPT este vitală pentru asigurarea compatibilității. Urmează aceste instrucțiuni pas cu pas:

1. Identifică Tipul Fitingului: Confirmă că fitingul este într-adevăr un fiting NPT.
2. Măsoară Diametrul Exterior al Filetelor: Utilizează un subler pentru a măsura diametrul exterior al filetelor. Această măsurătoare este crucială pentru determinarea dimensiunii corecte.
3. Determină Pasul Filetului: Utilizează un calibru de filet pentru a măsura pasul filetelor. Această informație este esențială pentru a asigura o potrivire corectă cu alte componente. Reține că NPT are un unghi de 60 de grade și vârfuri/văi plate.

4. Cum Identific Fitingurile BSP și NPT?

Identificarea fitingurilor BSP și NPT este esențială pentru asigurarea compatibilității în sistemele pneumatice. Iată cum să le diferențiezi:

• Unghiul Filetului: Filetele NPT au un unghi de 60 de grade, în timp ce filetele BSP au un unghi de 55 de grade. Aceasta este o diferență vizuală cheie, deși subtilă.
• Forma Filetului: Filetele NPT au vârfuri și văi plate, în timp ce filetele BSP au vârfuri și văi rotunjite. Aceasta este o altă distincție importantă.
• Conicitate vs. Paralelism: Atât NPT, cât și BSPT sunt conice. BSPP, în schimb, este paralel și necesită o etanșare cu șaibă sau O-ring, nu prin filet.
• Utilizare Geografică: Fitingurile BSP sunt utilizate în mod obișnuit în Europa și Asia, în timp ce fitingurile NPT sunt utilizate în principal în Statele Unite.

Utilizarea unor diagrame sau imagini comparative poate ajuta foarte mult la identificarea diferențelor dintre fitingurile BSP și NPT. Observă cu atenție unghiul și forma filetului pentru a le distinge.

5. Ce este un Fiting Filetat?

Fitingurile filetate sunt componente care au șuruburi (caneluri încorporate) pe suprafețele lor interioare (mamă) sau exterioare (tată), proiectate pentru a accepta conexiuni cu filete corespunzătoare. Filetele care oferă o conexiune simplă, dar nu și o etanșare garantată, sunt numite filete drepte (paralele), cum ar fi BSPP. Filetele conice, precum NPT și BSPT, sunt proiectate pentru a oferi o etanșare strânsă prin strângerea progresivă a filetului, ceea ce este extrem de important pentru sistemele pneumatice unde menținerea presiunii și prevenirea scurgerilor sunt critice.

6. Care Sunt Dimensiunile Filetelor NPT?

NPT (National Pipe Taper) este un standard de filete conice utilizate pentru țevi și fitinguri în America de Nord. Conicitatea permite o etanșare strânsă, fără scurgeri, atunci când este combinată cu materiale de etanșare precum banda PTFE sau pasta specială. Filetele NPT au un unghi de 60 de grade și o conicitate de aproximativ 1° 47′ 24″ (aproximativ 0.75 inch pe picior). Este crucial să înțelegem dimensiunile NPT, deoarece dimensiunea nominală a țevii (NPS) nu corespunde direct diametrului real. De exemplu, un fiting NPT de 1/2" are un diametru exterior de aproximativ 0.84 inch.

Tabel: Dimensiuni Comune Filet NPT (Detalii Suplimentare)

Sfaturi pentru Selectarea Fitingurilor Pneumatice

Alegerea fitingurilor pneumatice potrivite implică mai mult decât simpla potrivire a dimensiunilor. Este esențial să se ia în considerare o serie de factori pentru a asigura performanța optimă și durabilitatea sistemului:

• Cerințele Aplicației: Evaluează condițiile de operare, inclusiv nivelul de presiune, temperatura ambiantă și natura mediului (ex: prezența substanțelor corozive). Acestea vor influența materialul fitingului și tipul de etanșare necesar.
• Compatibilitatea Materialelor: Asigură-te că materialul fitingului este compatibil cu mediul de lucru (aer, apă, substanțe chimice) pentru a preveni coroziunea sau degradarea. Materialele comune includ alamă, oțel inoxidabil, plastic.
• Utilizarea Etanșantului: Pentru filetele conice (NPT, BSPT), aplică întotdeauna un etanșant adecvat (bandă PTFE de calitate sau pastă de etanșare pentru filete) pentru a preveni scurgerile. Pentru filetele paralele (BSPP), asigură-te că folosești o șaibă de etanșare sau un O-ring corespunzător.
• Inspecția Regulată: Verifică periodic fitingurile pentru semne de uzură, deteriorare sau scurgeri. O inspecție proactivă poate preveni defecțiunile majore ale sistemului și poate prelungi durata de viață a echipamentelor.
• Standardizarea: Ori de câte ori este posibil, încearcă să standardizezi tipurile de filete utilizate în sistemul tău pentru a simplifica inventarul, întreținerea și pentru a reduce riscul de erori.

Concluzie

În concluzie, importanța tipului de filet în fitingurile pneumatice nu poate fi supraestimată. De la NPT, cu etanșarea sa conică specifică Americii de Nord, la versatilele BSP (BSPT și BSPP) din Europa și Asia, până la filetele metrice standardizate global și standardul unificat UN/UNF, fiecare tip are particularitățile sale care influențează direct performanța și fiabilitatea sistemului pneumatic. O selecție informată, bazată pe o înțelegere solidă a caracteristicilor fiecărui tip de filet și pe măsurători precise, este esențială pentru a asigura o etanșare impecabilă, a preveni pierderile de presiune și a garanta longevitatea și eficiența operațională a întregii instalații. Investiția de timp în înțelegerea și aplicarea corectă a acestor cunoștințe se va traduce în economii semnificative pe termen lung și într-o funcționare sigură și neîntreruptă a sistemelor dumneavoastră pneumatice.
