Ghidul Complet al Fitingurilor Pneumatice

Fitingurile pneumatice reprezintă elemente fundamentale în orice sistem care utilizează puterea aerului comprimat. Fără aceste componente esențiale, un sistem pneumatic ar fi pur și simplu inoperabil. Ele servesc drept legătura vitală între conducte, tuburi, furtunuri și alte componente, asigurând un flux controlat și eficient al gazului sub presiune. În comparație cu omologii lor hidraulici, fitingurile pneumatice se disting prin etanșeități mai stricte și cerințe de presiune mai scăzute, fiind adesea utilizate în sisteme de control logic pneumatic și instrumentație.

Acest articol detaliază tot ce trebuie să știți despre fitingurile pneumatice, de la definiția lor de bază și tipurile disponibile, până la materialele din care sunt fabricate și avantajele pe care le oferă. Veți descoperi cum aceste piese aparent minore joacă un rol crucial în optimizarea performanței, siguranței și costurilor în diverse aplicații industriale și nu numai.

Ce Sunt Fitingurile Pneumatice?

Sistemele de alimentare pneumatică implică orice tip de procese sau mașini mecanizate sau automate în care acțiunea este acționată de gaz sub presiune sau aer comprimat. Spre deosebire de operațiunile hidraulice, unde acțiunea este acționată de lichide menținute sub forțe de compresie similare într-un sistem sigilat, pneumatica denotă livrarea puterii explicit prin fluxul controlat de gaze sub presiune (inclusiv aer). În fiecare sistem alimentat pneumatic, gazele sub presiune care acționează mecanismele necesare sunt livrate acolo unde sunt necesare printr-o rețea etanșă de furtunuri robuste, țevi rigide sau lungimi de tuburi flexibile.

Marea majoritate a acestor canale sunt conectate între ele și diverse dispozitive sunt alimentate de o mare diversitate de fitinguri, supape, cuplaje și adaptoare pneumatice. Ca informație generală, un fiting pneumatic poate fi orice conector conceput pentru a uni componente sau dispozitive într-un aranjament etanș și presurizat de aer uscat. Aceste sisteme și fitinguri sunt aplicate astăzi în toate industriile și scopurile, de la configurații de linii de asamblare și producție, la o gamă largă de mașini industriale, construcții, gadgeturi portabile și echipamente de banc de lucru. În multe circumstanțe de la locul de muncă, puterea pe care o prezintă un sistem pneumatic se poate dovedi adesea mai fiabilă, mai versatilă, mai rentabilă și mai sigură decât o configurație comparabilă alimentată de diferite motoare și actuatoare electrice.

Factori Cheie în Alegerea Fitingurilor Pneumatice

Alegerea tipului corect de fiting pneumatic pentru o aplicație specială depinde de mulți factori. Acești factori includ:

• Tipul de tubulatură necesar (termoplastic sau metal, dimensiune în inch sau metric)
• Condiția de presiune a aerului sau P.S.I.
• Tipul de filet al fitingului necesar (țeavă, țeavă britanică, metric, filet drept SAE)
• Materialul fitingului necesar (alamă, termoplastic, oțel inoxidabil, alamă nichelată)
• Aprobări necesare (de exemplu, Departamentul Transporturilor, FDA, Underwriters Laboratory)
• Preocupări legate de vibrații

Odată ce aceste decizii au fost luate, există o gamă largă de tipuri de fitinguri din care puteți alege.

Țevi, Tuburi și Furtunuri în Sisteme Pneumatice

Este esențial să se distingă ce tip de vase sunt utilizate în sistem pentru a determina ce fitinguri sunt potrivite.

Tipuri de Fitinguri Pneumatice în Funcție de Funcție

Există o varietate vastă de fitinguri instalate în sistemele pneumatice care acționează în diferite funcții. Cele mai comune tipuri sunt descrise mai jos:

Fitinguri care Extind sau Termină Lungimile de Țeavă

• Adaptor: Conectează două țevi diferite prin sudură cu solvent, lipire sau filetare.
• Cuplaj: Conectează două țevi similare prin sudură cu solvent, lipire sau filetare.
• Unie: Este un cuplaj care poate fi deconectat fără tăiere. Conexiunea lor (de obicei filetarea) permite o eliberare ușoară.
• Capace: Acoperă capătul unei diviziuni, atașându-se la țeavă prin sudură, filet, solvent sau lipire.
• Dop: Închide fluxul la capătul unei piese, fixându-se în interiorul țevii prin sudură, filet, solvent sau lipire.

Fitinguri care Adaugă sau Schimbă Direcția

• Cot: Schimbă direcția unui flux la diverse unghiuri. Cele mai comune unghiuri sunt de 45° și 90°, dar sunt proiectate și coturi de 22.5°.
• Teu: Conectează trei diviziuni de flux într-o intersecție în formă de T. Acest lucru permite fuzionarea sau împărțirea fluxului de fluid.
• Cruce: Conexiuni în 4 căi, prezentând o intrare și trei ieșiri sau invers.

Fitinguri care Conectează Țevi de Dimensiuni mai Mici

• Reductoare: Acoperă toate conexiunile care se unesc între două sau mai multe vase de diverse dimensiuni.

Fitinguri care Oferă Conexiuni sau Funcții Speciale

• Niplu: Permite atașarea a două fitinguri separate. Niplurile regulate sunt drepte, incluzând filete exterioare la ambele capete.
• Valvă: Conectează vase cu adăugarea unei valve pentru controlul fluxului.

Tipuri de Fitinguri Pneumatice în Funcție de Conexiune

Fitingurile pneumatice pot fi clasificate în funcție de conexiunea pe care o au cu liniile și între ele.

Fitinguri de Compresie

Fitingurile de compresie sunt toate tipurile de fitinguri care utilizează forța de compresie pentru a conecta vasul la fiting.

• Fitinguri Standard de Compresie: Acest tip utilizează garnituri, inele sau ferule metalice care etanșează vasul prin compresie. Compresia este realizată prin strângerea unei piulițe pe fiting peste tubulatură și ferulă, asigurând și comprimând vasul în interior. Fitingurile standard de compresie nu necesită unelte pentru asamblare, făcându-le potrivite pentru instalări rapide pe teren.
• Fitinguri de tip „Bite”: Sunt fitinguri compresive care includ o ferulă ascuțită care „mușcă” tubul atunci când este comprimată și prezintă etanșarea. Ca și fitingurile compresive standard, fitingurile de tip „Bite” nu necesită unelte speciale pentru asamblare, dar prezintă o conexiune mai robustă, de presiune mai mare.
• Fitinguri cu Prindere Mecanică: Acest tip este o asamblare cu două ferule. Ferula din spate ține vasul în timp ce apasă pe ferula din față, care arcuriază ferula din față și produce o etanșare între tubulatură și corpul fitingului. Putem reasambla aceste fitinguri de mai multe ori fără a deteriora piesele sau tubulatura. Au o rezistență excelentă la vibrațiile mecanice.
• Fitinguri cu Flanse (Flare): Acest tip constă dintr-un corp cu un cap flanșat sau conic. Instrumente speciale de flanșare sunt utilizate pentru a conecta vasul în interiorul capătului flanșat, producând o etanșare profundă. Fitingurile cu flanse pot gestiona presiuni mai mari și o gamă largă de parametri de lucru decât fitingurile standard de compresie.
• Fitinguri „Hi-Duty Flareless”: Fiting preasamblat, incluzând un manșon captiv pentru aplicații de înaltă presiune (1000 până la 4300 P.S.I.).

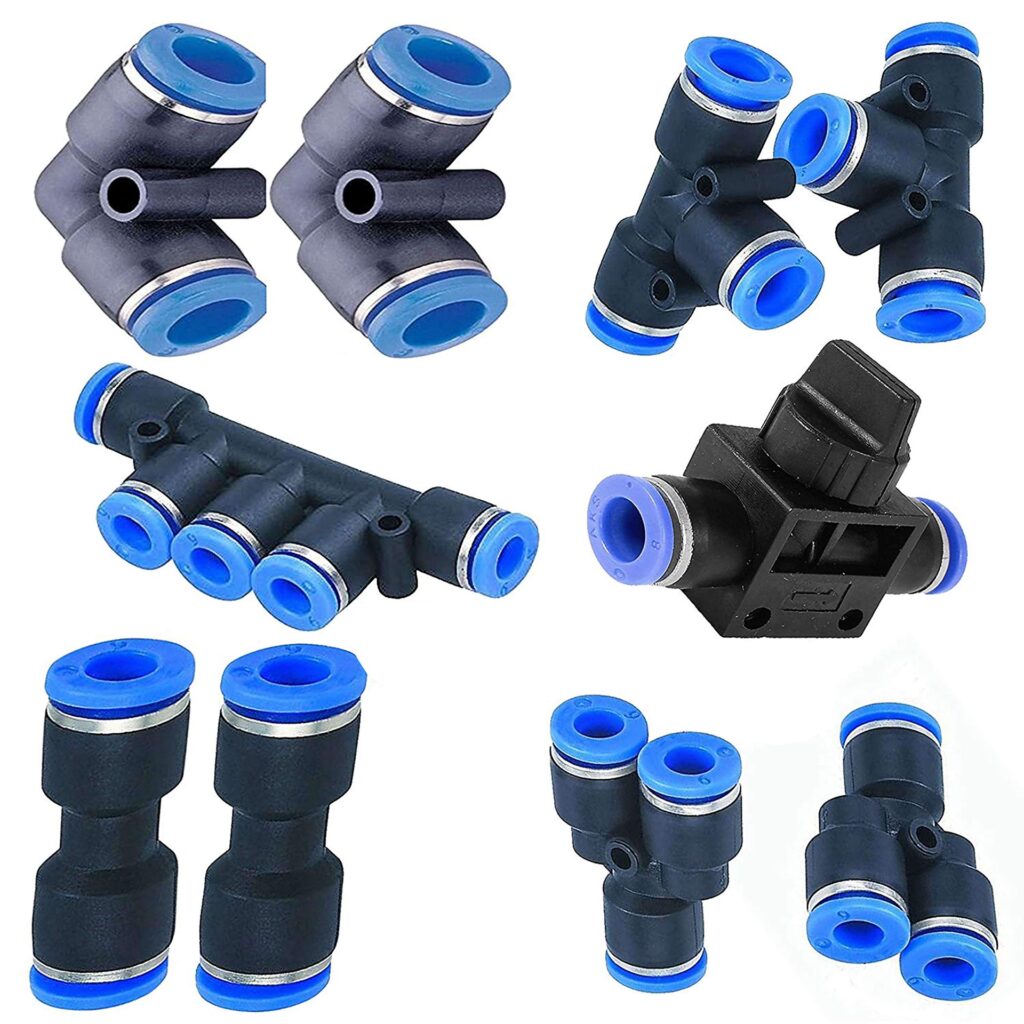

Fitinguri Push-to-Connect (Conectare Rapidă)

Fitingul push-to-connect are capete concepute pentru a primi tubul prin împingerea acestuia în capăt. Aceste fitinguri se deconectează de obicei printr-un fel de retragere a gulerului. Aceste conexiuni sunt utile pentru aplicațiile dintr-un sistem care necesită reconectări și deconectări frecvente.

• Prestolok Metal: Fiting dintr-o singură bucată, push-to-connect. Aplicații de joasă presiune care oferă demontare și reasamblare ușoară. Vine cu un etanșant preaplicat.
• Prestolok Composite: Fiting dintr-o singură bucată, push-to-connect, incluzând corp din nailon negru armat cu sticlă.
• PrestoWeld: Rezistent la stropi de sudură și fără silicon pentru a satisface necesitățile industriei de sudură robotică.

Fitinguri Filetate

Așa cum indică numele, fitingurile filetate au filete pe suprafețele lor interioare (mamă) sau exterioare (tată) destinate să accepte conexiuni cu filete complementare.

• Filete Drepte: Oferă o conexiune simplă, dar fără o etanșare asigurată. Acestea ar trebui îmbunătățite în fitingurile pneumatice prin adăugarea unui strat de acoperire sau a unei benzi de etanșare (Teflon).
• Filete Conice: Sunt concepute pentru a prezenta o etanșare strânsă, esențială pentru scopuri pneumatice. Aceste filete precise produc o „potrivire uscată”, ceea ce înseamnă că etanșează fără a fi nevoie de un etanșant suplimentar, lucru vital în aplicațiile unde adăugarea de etanșant ar putea provoca contaminare sau coroziune.

Dimensiunea filetului se bazează pe diametrul interior al vasului. Câteva standarde de dimensiune a filetului sunt BSP (British Standard Pipe) și NPT (National Pipe Thread), deși multe alte standarde și utilizări variază adesea în funcție de țară și industrie. Fiecare dimensiune a filetului se compară cu un număr unic de filete pe inch (TPI).

Fitinguri cu Bilă și Manșon

Fitingurile cu bilă și manșon unesc un manșon exterior cu un fiting interior (bilă). Manșonul se retrage pentru a deconecta cele două capete ale fitingului. Unele fitinguri cu bilă și manșon funcționează ca fitinguri push-to-connect, fiind potrivite pentru aplicațiile care necesită deconectarea și reconectarea frecventă a părții furtunului.

Fitinguri cu Barbă

Acestea sunt utilizate în mod obișnuit în instalații sanitare și alte aplicații pentru conectarea furtunurilor sau tuburilor. Fitingul mamă din alamă cu barbă, menționat anterior, se referă de obicei la un fiting cu un filet mamă la un capăt și o conexiune cu barbă la celălalt capăt. Barba este proiectată pentru a fixa un furtun sau un tub prin glisarea acestuia peste secțiunea cu barbă și fixarea cu o clemă sau alte mijloace. Hexagonul exterior permite strângerea sau slăbirea ușoară folosind o cheie sau altă unealtă. Aceste fitinguri sunt fabricate de obicei din alamă datorită rezistenței sale la coroziune și a durabilității.

Fitinguri cu Sertizare (Crimp)

Fitingurile cu sertizare implică punerea unui furtun peste un capăt tubular și sertizarea acestuia cu un inel, manșon sau soclu de sertizare. Aceste fitinguri necesită de obicei unelte sau instrumente de sertizare pentru a realiza conexiunile.

Fitinguri de Capăt

Fitingurile de capăt prezintă suprafețe specifice pentru unirea vaselor în sistemele pneumatice.

• Capete cu Cleme: Sunt fitinguri care permit fixarea furtunurilor sau tuburilor peste secțiune cu cleme.
• Capete Simple: Sunt fitinguri cu suprafețe care permit conectarea tuburilor sau țevilor prin lipire, adeziv, sudură sau alte mijloace permanente.

Dimensionarea Corectă a Fitingurilor Pneumatice

Odată ce tipul de fiting așteptat a fost determinat, se poate aborda cea mai fundamentală caracteristică a fitingurilor pneumatice: dimensionarea corectă. Dimensionarea adecvată este necesară pentru alegerea reușită a fitingului, deoarece piesele supradimensionate sau subdimensionate vor fi fie complet incompatibile, fie se vor etanșa sau se vor conecta ineficient.

Cele două sisteme de măsurare sunt Metric (mm) și Englez (inch). Prima acțiune pentru o dimensionare corectă este alegerea sistemului de măsurare adecvat pentru compatibilitatea cu uneltele sau ansamblul care este montat.

Dimensiunea vaselor definește dimensionarea unui fiting pneumatic la care se conectează. Tuburile, furtunurile și țevile sunt dimensionate pe baza diametrului exterior (DE) și a diametrului interior (DI), măsurate în milimetri (mm) sau inci (in). Un fiting produs pentru a se conecta la un tub cu un DE de 2” este considerat un fiting de 2” DE. Diametrul interior măsoară diametrul părții goale a cilindrului, în timp ce diametrul exterior include grosimea peretelui tubului.

Parametri de Operare

Fitingurile pneumatice sunt adesea determinate pentru anumite temperaturi și intervale de presiune, în funcție de ceea ce sunt proiectate să gestioneze.

• Intervalul de presiune de operare: Este intervalul practic de presiuni sau clasele de presiune la care fitingul a fost proiectat să funcționeze. Presiunea de operare este măsurată de obicei în livre pe inch pătrat (psi). Operarea dincolo sau sub această valoare poate duce la defectarea fitingului; de exemplu, ar putea rupe, scurge sau își poate pierde etanșarea.
• Intervalul de temperatură de operare: Este intervalul de operare al temperaturilor sau clasele de temperatură la care fitingul a fost proiectat să funcționeze, măsurat în grade Celsius (°C) sau grade Fahrenheit (°F). Operarea dincolo sau sub această valoare poate duce la defectarea fitingului.

Materiale Utilizate pentru Fitingurile Pneumatice

Materialul fitingului este crucial în determinarea mai multor proprietăți fizice ale piesei, precum și a compatibilității cu gazul. Opțiunile de material includ metale, materiale plastice și compozite.

Caracteristici Speciale ale Fitingurilor Pneumatice

Fitingurile pneumatice pot avea alte caracteristici care adaugă funcționalitatea necesară pentru anumite aplicații.

• Fitinguri de perete despărțitor (Bulkhead): Sunt proiectate pentru a fi instalate într-un perete sau o barieră pentru a oferi conexiuni de tub pe ambele părți ale unei bariere.
• Fitinguri de conectare sub presiune: Sunt proiectate pentru a permite instalarea sau conectarea instrumentului în timp ce sistemul este sub presiune.
• Articulații și cuplaje de expansiune: Conectează secțiuni de tub și oferă o toleranță pentru mobilitate datorită șocului de serviciu, sarcinii sau ciclurilor termice.
• Fitinguri căptușite: Sunt produse cu o căptușeală integrală. Căptușelile sunt adesea fabricate din polimeri specializați pentru aplicații cu materiale de proces sau în scopuri precum prelucrarea alimentelor, unde igiena mediului este importantă.
• Fitinguri placate: Au un tratament de suprafață, placare sau acoperire care oferă proprietăți termice îmbunătățite, rezistență la coroziune, durabilitate chimică sau alte caracteristici de suprafață dorite.
• Caracteristică pivotantă (Swivel): Permite ca unul sau mai multe capete ale fitingului să se rotească.
• Fitinguri pre-izolate: Au materiale izolante sau structuri de înveliș destinate să izoleze vasul și mediul de temperaturile exterioare.

Fitinguri Pneumatice Miniaturale

Fitingurile pneumatice miniaturale oferă legătura esențială între tuburi, furtunuri și alte componente într-un sistem pneumatic. Fitingurile de aer miniaturale prezintă etanșări mai strânse și au cerințe de presiune mai scăzute decât fitingurile hidraulice și sunt de obicei oferite în diverse tipuri de conectori. Pe lângă conectarea componentelor pneumatice și oprirea fluxului porturilor neutilizate, fitingurile miniaturale sunt, de asemenea, utilizate pentru a controla presiunea fluxului de aer și fluxul direcțional.

Avantajele soluțiilor de conectare pentru sistemele pneumatice miniaturale includ:

• Nichelare electrolitică pentru rezistență la coroziune.
• Alamă și oțel inoxidabil prelucrate cu precizie.
• Alegere de stiluri: barbă, filetate și push-to-connect.
• Design cu inel O capturat pentru o etanșare superioară.

Avantajele Fitingurilor Pneumatice

Iată câteva dintre beneficiile pe care le prezintă aceste fitinguri:

• Utilizarea Maximă a Compresorului: Fără fitinguri, un compresor nu poate fi utilizat deloc. Imaginați-vă că umpleți un anvelopă fără a avea un fiting. Fitingurile sunt esențiale pentru a conecta toate componentele compresorului. Ele direcționează aerul în linie, astfel încât să avem presiunea dorită.
• Diversificarea Uneltelor Pneumatice: Fitingurile sunt responsabile pentru conectarea instrumentelor specifice la sursa lor pneumatică. Această versatilitate deschide o lume de posibilități pentru utilizarea eficientă a aerului comprimat.
• Gamă Largă de Aplicații: De la umflarea anvelopelor la operarea unui pistol de cuie pe un șantier, vopsirea unei mașini, restaurarea roților sau acționarea unor unelte electrice avansate, fitingurile potrivite permit o multitudine de aplicații.
• Ajutor pentru Mediu și Portofel: Fitingurile adecvate asigură o etanșare mai bună. Aceasta înseamnă că se pierde mai puțin aer și se folosește mai puțină energie pentru a face aceeași cantitate de muncă. Fiecare mic detaliu ajută nu numai ecosistemul, ci și portofelul dumneavoastră. Fitingurile adecvate sunt o investiție pe termen lung.

Întrebări Frecvente (FAQ)

Q: Care este diferența principală între fitingurile pneumatice și cele hidraulice?

A: Fitingurile pneumatice sunt concepute pentru sisteme cu gaz sub presiune (aer comprimat) și necesită etanșări mai stricte și pot gestiona presiuni mai scăzute. Fitingurile hidraulice sunt pentru sisteme cu lichide sub presiune și sunt construite pentru a rezista la presiuni mult mai mari și la forțe lichide.

Q: Pot folosi un fiting pneumatic pentru o aplicație hidraulică?

A: Nu, nu este recomandat. Fitingurile pneumatice nu sunt proiectate pentru presiunile și tipurile de fluide întâlnite în sistemele hidraulice. Utilizarea lor ar putea duce la scurgeri periculoase, defecțiuni ale sistemului și vătămări.

Q: Ce înseamnă „2 OD pneumatic fitting”?

A: Un „2 OD pneumatic fitting” înseamnă că fitingul este proiectat pentru a se conecta la un tub cu un diametru exterior (OD) de 2 inci. Această specificație este crucială pentru a asigura o potrivire și o etanșare corespunzătoare.

Q: Cum aleg materialul potrivit pentru un fiting pneumatic?

A: Alegerea materialului depinde de mai mulți factori, inclusiv presiunea de operare, temperatura, mediul ambiant (coroziv, umed etc.) și tipul de gaz utilizat. Alamă este comună pentru aplicații generale, oțelul inoxidabil pentru rezistență chimică și la coroziune, iar materialele plastice pentru aplicații ușoare sau unde este necesară rezistența la anumite substanțe chimice.

Q: Este necesară lubrifierea fitingurilor pneumatice?

A: În general, fitingurile pneumatice moderne sunt proiectate pentru o „potrivire uscată” și nu necesită lubrifiere suplimentară pentru etanșare, mai ales cele cu filete conice. Adăugarea de lubrifianți poate, în unele cazuri, să atragă impurități sau să compromită etanșarea. Totuși, unele tipuri de fitinguri push-to-connect pot beneficia de o ușoară umectare a tubului înainte de inserare pentru a facilita asamblarea.
