Angrenaje Press-Fit: Ghid Complet și Dezbatere

Pe măsură ce cadrele bicicletelor devin din ce în ce mai ușoare, materialul disponibil pentru a uni componentele esențiale se diminuează. Această tendință a dus la dispariția multor filete, piulițe și șuruburi care le țineau anterior împreună. În locul lor, componentele sunt acum fabricate cu toleranțe extrem de precise, permițând asamblarea prin simpla presare, optimizând astfel procesul și reducând greutatea. Consecința directă a fost apariția unei multitudini de standarde noi de angrenaje press-fit. Deși ideea de a utiliza o presă mecanică pentru a fixa componentele într-un cadru de carbon delicat și costisitor poate induce o oarecare anxietate mecanicului amator, cu instrumentele potrivite și puțină răbdare, oricine poate stăpâni standardele press-fit. Acest ghid detaliat vă va lumina în privința instalării, tipurilor existente și a controverselor din jurul acestor componente esențiale, oferind soluții practice pentru a asigura o funcționare impecabilă a bicicletei dumneavoastră.

Instalarea unui Angrenaj Press-Fit: Ghid Pas cu Pas

Instalarea unui angrenaj press-fit poate părea descurajantă la prima vedere, dar cu abordarea corectă și instrumentele adecvate, este o sarcină pe care o puteți realiza singur. Economisiți bani și obțineți satisfacția de a vă întreține bicicleta. Iată ce aveți nevoie și cum să procedați pentru o instalare reușită:

Instrumente Necesare:

• Angrenaj (cartuș) press-fit nou
• Presă pentru rulmenți de angrenaj (ex: Park Tool BBP-1 sau echivalent)
• Cheie hexagonală de 10 mm
• Alcool izopropilic
• Lavete curate
• Instrument de îndepărtare a rulmenților vechi (ex: Park Tool BBT-90.3 sau set de mandrine)

Pașii de Urmat:

1. Pregătirea Carcasei: Carcasa unui angrenaj press-fit este un cilindru neted, fără filete la interior. Primul pas este să scoateți cu grijă rulmenții vechi. Acest lucru se face, de obicei, cu un instrument specializat de îndepărtare a rulmenților, care se introduce prin interiorul carcasei și permite extragerea rulmentului prin batere ușoară. Asigurați-vă că nu deteriorați suprafața interioară a cadrului în timpul acestui proces, deoarece orice zgârietură sau imperfecțiune poate afecta fixarea angrenajului nou.
2. Curățare și Pregătire: După îndepărtarea rulmenților vechi, curățați interiorul carcasei angrenajului cu alcool izopropilic și o lavetă curată, asigurându-vă că nu rămâne niciun reziduu de murdărie, grăsime veche sau praf. Pentru cadrele din aluminiu, o peliculă ușoară de grăsime pe suprafața interioară a carcasei poate preveni apariția ulterioară a scârțâitului. În cazul cadrelor din carbon, majoritatea producătorilor nu recomandă utilizarea grăsimii, însă unii sugerează aplicarea unui compus anti-gripare sau de reținere (precum Loctite 609 sau 641) pentru o fixare mai sigură și pentru a reduce riscul de zgomote. O curățenie impecabilă a carcasei este esențială pentru o instalare corectă și o funcționare silențioasă.

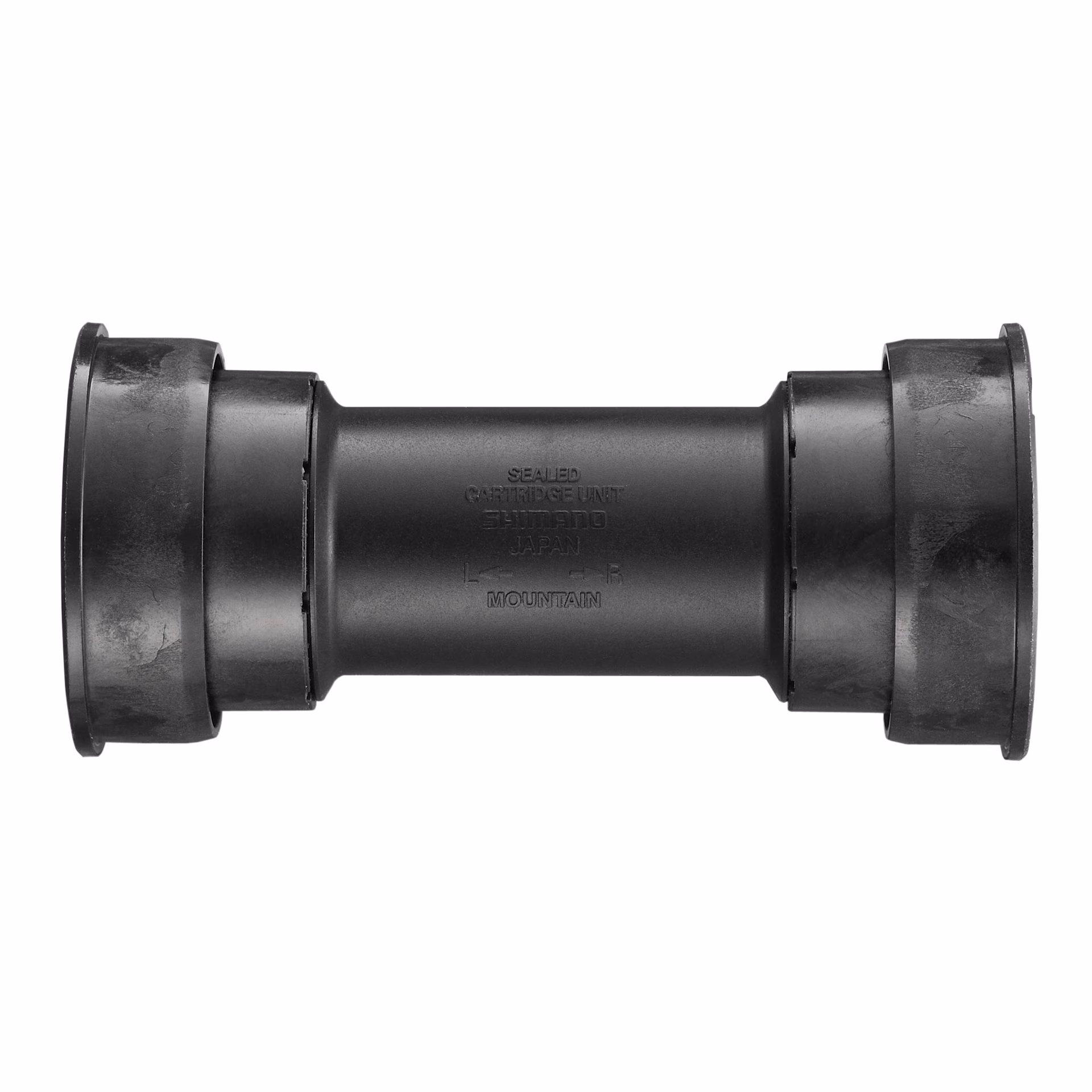

3. Pregătirea Cartușului: Cartușele angrenajului press-fit constau, de obicei, din două jumătăți care adăpostesc rulmenții, adesea unite de o manșon central din plastic sau metal. Este important să lăsați manșonul atașat la partea cu transmisia (drive-side), deoarece acesta ajută la menținerea alinierii corecte în timpul instalării și protejează rulmenții de praf și umiditate. Deși există multe tipuri specifice de angrenaje press-fit, principiile de bază pentru instalarea lor sunt similare.
4. Montarea pe Presă: Utilizarea instrumentului corect, o presă dedicată pentru rulmenți, va simplifica considerabil procesul de instalare. Este extrem de important să aplicați presiune uniformă pe ambele părți ale angrenajului pentru a evita înclinarea sau deteriorarea rulmenților și a carcasei. De asemenea, asigurați-vă că presa contactează doar carcasa exterioară a rulmentului sau a cupei angrenajului și nu rulmentul în sine, deoarece o presiune directă pe rulment îl poate distruge ireversibil. Prese profesionale (precum Park Tool BBP-1) sunt ideale, dar există și alternative mai economice (cum ar fi Park Tool TL-BB12) care oferă rezultate excelente.
5. Pregătirea Asamblării: Montați adaptorul corect al presei pe axul acesteia, corespunzător dimensiunii angrenajului dumneavoastră. Încărcați cupa angrenajului de pe partea transmisiei (cea cu manșonul atașat) pe axul presei. Împingeți ușor întreaga asamblare în cadru, până când cupa se așează la intrarea carcasei. Așezați al doilea adaptor și cealaltă cupă a angrenajului pe partea opusă a axului presei și împingeți-le ambele până la intrarea în carcasă.
6. Creșterea Tensiunii: Asigurați-vă că mânerul presei este desfăcut suficient de mult încât să puteți strânge complet cele două cupe în carcasă. Odată ce piesele sunt poziționate la intrare, împingeți axul presei cât mai mult posibil în cadru și introduceți opritorul amovibil în canelura corespunzătoare de pe spatele presei, blocând astfel ansamblul.
7. Aplicarea Presiunii: Verificați cu atenție dacă totul este aliniat corect și se potrivește drept în carcasă. Orice aliniere incorectă poate duce la deteriorarea ireversibilă a cadrului sau a angrenajului. Strângeți piulița presei manual, până simțiți o ușoară rezistență, și verificați din nou alinierea. Apoi, introduceți o cheie hexagonală de 10 mm în spatele presei (pentru a o împiedica să se rotească) și începeți să strângeți mânerul presei. Strângeți treptat, până când cupele sunt complet așezate în carcasă. Nu este necesară o forță excesivă. Odată ce cupele sunt la locul lor, veți simți o creștere bruscă a rezistenței; o ușoară răsucire suplimentară a mânerului poate asigura o fixare perfectă.
8. Finalizarea: După ce angrenajul este complet instalat, desfaceți ușor presa, scoateți opritorul și îndepărtați întregul ansamblu de unelte. Curățați rapid orice reziduu de grăsime sau compus. Felicitări, ați stăpânit instalarea angrenajului press-fit! Cu o instalare corectă, angrenajul dumneavoastră ar trebui să funcționeze lin și silențios.

Evoluția și Tipurile de Angrenaje Press-Fit

Apariția angrenajelor press-fit a fost un capitol controversat în istoria designului de biciclete. Unii le consideră o inovație regretabilă, în timp ce alții jură că sunt sistemul suprem. Cert este că subiectul generează dezbateri aprinse. Inițial, bicicletele foloseau filete, o minune inginerească moștenită de la Grecii Antici, care asigura o fixare solidă prin frecare. Conceptul fără filete, press-fit, a avut precursori în designul cuvetelor de direcție, unde rulmenții erau pur și simplu presați în tubul de direcție.

Eliminarea filetelor din carcasa angrenajului bicicletei pentru a monta o cupă a fost pasul logic următor, probabil inevitabil. Odată cu revoluția BB30 în 2006, a urmat o explozie de standarde, cu noi designuri apărând aproape în fiecare an. Deși filetele domină încă bicicletele de oraș, commuting, trekking și MTB entry-level, angrenajele press-fit sunt la putere pe bicicletele de șosea de gamă medie și înaltă, fiind considerate o inovație importantă pentru reducerea greutății și creșterea rigidității.

Categorizarea Standardelor Press-Fit:

Standardele press-fit pot fi împărțite în două categorii principale, în funcție de modul în care sunt instalați rulmenții în carcasa angrenajului:

• Rulmenți etanșați instalați direct în carcasa angrenajului: Acestea utilizează rulmenți care sunt presați direct în orificiile carcasei. De obicei, folosesc un inel C (circlip) pentru a reține și așeza rulmentul în interiorul carcasei, cu excepția standardului BB90/95 de la Trek, care se bazează pe o potrivire foarte strânsă.
• Rulmenți etanșați instalați în cupe, care sunt apoi montate în carcasa angrenajului: Această abordare a fost dezvoltată pentru a rezolva problema mișcării rulmenților și a zgomotului asociat, oferind o interfață mai robustă între rulment și cadru. Cupele, de obicei din plastic sau aluminiu, sunt presate în carcasă, iar rulmenții sunt deja integrați în aceste cupe.

Standarde Notabile de Angrenaje Press-Fit:

De la introducerea BB30, numeroase mărci au dezvoltat propriile interpretări ale standardului press-fit, rezultând o diversitate considerabilă. Iată o comparație a celor mai comune:

Pe scurt, BB30 a fost primul, introdus de Cannondale în 2006, cu un diametru ax de 30mm pentru a oferi o pedalare mai ușoară și mai rigidă. Trek a urmat cu BB90/95, iar Shimano cu BB86/92, care s-a dovedit a fi unul dintre cele mai puțin problematice standarde non-proprietare. SRAM a adus PF30, o încercare de a rezolva problemele BB30, folosind cupe pentru rulmenți. Diversele "A" și "Ai" (asymmetric) indică lățimi asimetrice ale carcasei pentru rigiditate sporită sau compatibilitate cu designuri specifice ale cadrului.

Angrenajele Press-Fit: Avantaje, Dezavantaje și Controverse

Deși în ultimul deceniu angrenajele press-fit au dominat bicicletele de șosea de înaltă performanță, asistăm acum la o revenire notabilă a angrenajelor cu filet, spre bucuria aproape unanimă a cicliștilor. Multe mărci de top, precum Specialized și Cannondale, au început să reintroducă angrenaje BSA cu filet pe modelele lor de vârf. Cu toate acestea, există încă apărători ai sistemului press-fit, cum ar fi Canyon, care susține că BB86 oferă o "platformă de pedalare mai bună pentru accelerații rapide", argumentând că beneficiile sunt "bine documentate".

De Ce Angrenajele Press-Fit Sunt (Teoretic) Mai Bune:

• Reducerea Greutății și Creșterea Rigidității: Prin eliminarea necesității de a tăia filete în cadrele metalice sau de a lipi inserții filetate în cadrele de carbon, greutatea totală a bicicletei poate fi redusă. Axele de angrenaj cu diametru mai mare (30mm vs. 24mm) sunt, de asemenea, spuse a fi mai rigide și mai ușoare, rezistând mai bine la răsucire și deformare. Tuburile de carbon supradimensionate pot fi utilizate pentru a îmbunătăți rigiditatea în jurul angrenajului, canalizând mai eficient energia pedalării.
• Costuri de Fabricație Reduse: Eliminarea etapelor de filetare sau de lipire a inserțiilor metalice în procesul de fabricație poate reduce costurile de producție pentru producători, simplificând procesul de asamblare a cadrului.
• Design Simplificat: Din punct de vedere ingineresc, soluția de a presa rulmenții direct în cadru este considerată mai elegantă și mai curată. Aceeași abordare este folosită cu succes pentru alte rulmenți pe bicicletă (cuvete de direcție, butuci de roată, roți de pinioane, pivoți de suspensie), cu puține probleme raportate.
• Spațiu pentru Anvelope: Cupele externe filetate limitează spațiul pentru anvelope la roata din spate, deoarece ele captează lățimea totală a carcasei angrenajului și a chainstay-urilor. Angrenajele press-fit permit un design mai larg al carcasei și al chainstay-urilor, îmbunătățind semnificativ clearance-ul anvelopelor și permițând utilizarea unor anvelope mai late.

Probleme și Critici: Scârțâitul și Toleranțele de Fabricație

În ciuda beneficiilor teoretice, principala problemă care a afectat reputația angrenajelor press-fit este scârțâitul, jocul manivelelor și durata de viață redusă a rulmenților. Deși conceptul este valid, implementarea în producția de masă a fost plină de provocări. Diferențele minime în toleranțele de fabricație ale carcaselor angrenajului, în special la cadrele monococă din carbon, duc la fitinguri imperfecte. Câteva zecimi de milimetru pot face diferența crucială între o potrivire perfectă și una cu probleme.

Pe când filetele, prin natura lor, pot "anula" mici imperfecțiuni pe parcursul celor mulți milimetri de contact, suprafețele press-fit necesită o precizie extremă. Orice mică variație poate crea un spațiu microscopic care permite mișcarea sub sarcină, generând zgomote iritante. Unii producători au încercat să rezolve problema cu rulmenți ușor supradimensionați (cum a făcut Trek pentru sistemul său BB90, care a fost notoriu pentru problemele sale) sau prin aplicarea de compuși de reținere (precum Loctite). Totuși, problema de bază rămâne la controlul calității al cadrelor în timpul procesului de fabricație.

Raoul Luescher, specialist în fabricația compozitelor, subliniază că "nu faptul că press-fit este rău, ci că înțelegerea modului de a produce o bicicletă de carbon press-fit la scară de producție nu există suficient de bine... Dar dacă o faci corect, este 100% sistemul mai bun." Dificultatea constă în faptul că majoritatea cadrelor de carbon sunt produse manual, iar procesul de întărire termică poate introduce contracții sau mișcări ale fibrelor de carbon, complicând menținerea toleranțelor stricte. Dacă un cadru nu este în specificații la ieșirea din matriță, este extrem de dificil de corectat.

Revenirea la standardele filetate, cum ar fi T47 (un angrenaj BSA supradimensionat cu filet), este o dovadă a faptului că industria răspunde cererii consumatorilor pentru sisteme mai fiabile și mai ușor de întreținut, chiar dacă teoretic adaugă puțină greutate și este considerată un "pas înapoi" de unii ingineri. Producători precum Specialized au revenit la BSA, argumentând că noile metode de construcție permit cadre filetate mai ușoare decât vechile cadre BB30, fără a compromite spațiul pentru anvelope.

Întreținere și Soluții pentru Angrenajele Press-Fit

Chiar și cel mai bine instalat angrenaj press-fit va necesita întreținere la un moment dat. Curățenia și lubrifierea sunt esențiale pentru a prelungi durata de viață și a preveni zgomotele. Abordarea proactivă a întreținerii poate transforma experiența cu un angrenaj press-fit dintr-una frustrantă într-una plăcută.

Când să Înlocuiți un Angrenaj Press-Fit?

Decizia de a înlocui un angrenaj press-fit depinde în primul rând de identificarea problemei. Înainte de a recurge la înlocuire, este crucial să determinați sursa exactă a problemei:

• Cupele Rulmenților: Cupele angrenajului sunt, în general, componente robuste. De obicei, motivul pentru care vă gândiți să le înlocuiți este zgomotul (scârțâitul). Asigurați-vă că sursa zgomotului este, într-adevăr, angrenajul și nu alte componente ale bicicletei, cum ar fi tija de șa, șaua, cuvetele de direcție, sau chiar pedalele. Dacă ați eliminat alte surse de zgomot și angrenajul este cauza, scoateți-l, curățați-l meticulos, regresați-l sau aplicați un compus de reținere și reinstalați-l corect. De multe ori, o simplă reinstalare cu curățenie impecabilă rezolvă problema scârțâitului.
• Rulmenții Etanșați: Verificați rulmenții pentru semne de murdărie, coroziune, joc excesiv sau lipsă de grăsime. Dacă rulmenții se simt aspri sau au joc, curățați-i temeinic și regresați-i. Dacă problema persistă sau rulmenții sunt vizibil deteriorați, înlocuirea lor este necesară. Multe angrenaje press-fit permit înlocuirea doar a rulmenților, nu a întregului cartuș.
• Dacă Vreți să Scăpați de Press-Fit: Dacă sunteți sătul de problemele recurente cu angrenajul press-fit și doriți o soluție mai tradițională și, pentru mulți, mai fiabilă, există opțiuni de conversie.

Îndepărtarea Angrenajului Press-Fit:

Deși unii mecanici amatori folosesc metode "tradiționale" (precum un ciocan și o bucată de lemn sau o daltă rece), pentru a evita deteriorarea ireversibilă a componentelor și, mai ales, a cadrului, este puternic recomandat să folosiți instrumente specializate. Acestea asigură o extragere blândă și uniformă, similară cu procesul de instalare, minimizând riscul de avarie. Instrumentele specializate "all-in-one" care permit atât instalarea, cât și îndepărtarea sunt cele mai bune opțiuni, deoarece folosesc principiul de presare/tragere în ambele direcții. Odată ce rulmenții sau cupele au fost "presați" la instalare, ei ar trebui la fel de "presați" la extragere, și nu bătuți afară.

Puteți Înlocui Press-Fit cu Filetat?

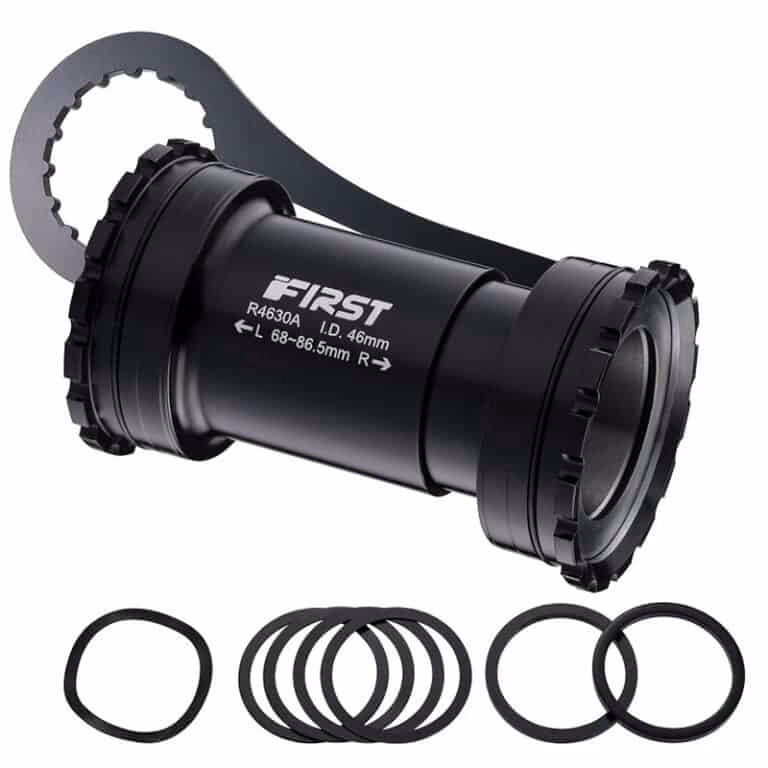

Da, este posibil și este o soluție din ce în ce mai populară pentru cicliștii care caută o fiabilitate sporită și o întreținere mai simplă. Soluția constă în utilizarea unor adaptoare special concepute. Aceste adaptoare se presează în carcasa angrenajului press-fit și oferă apoi filete standard (de obicei BSA) în care poate fi înșurubat un angrenaj filetat. Există kituri de conversie disponibile pe piață care permit această transformare, oferind o cale de evadare din "nebunia press-fit" pentru mulți utilizatori frustrați de problemele de zgomot și durabilitate.

Viitorul Angrenajelor:

Angrenajul press-fit este bine stabilit și, probabil, va rămâne cu noi sub o formă sau alta, în special pe bicicletele de înaltă performanță unde reducerea greutății și rigiditatea maximă sunt prioritare. Cu toate acestea, trendul actual indică o revenire a sistemelor filetate, în special a standardului T47. Acesta combină beneficiile unui ax mare (similar cu press-fit) cu fiabilitatea unei instalări filetate (rulmenți mari în cupe filetate în carcasa angrenajului), ducând povestea într-un ciclu complet. Pentru cicliștii care nu sunt preocupați de adăugarea câtorva grame în plus, T47 este o dezvoltare promițătoare. În caz contrar, un angrenaj press-fit bine întreținut și instalat cu precizie va oferi, în majoritatea cazurilor, zeci de ani de serviciu. Dacă problemele persistă, conversia la un sistem filetat este întotdeauna o opțiune viabilă care merită explorată.

Întrebări Frecvente (FAQ)

Când ar trebui să înlocuiesc un angrenaj press-fit?

Înlocuirea este necesară atunci când apar zgomote persistente (scârțâit) care nu dispar după o curățare și reinstalare meticuloasă, joc excesiv în angrenaj (manivelele se mișcă lateral), sau o rotație dificilă și zgomotoasă a rulmenților. De multe ori, o simplă revizie, curățare și ungere pot rezolva problema scârțâitului, dacă rulmenții nu sunt deteriorați ireversibil. Dacă rulmenții sunt uzați sau cupele au suferit deteriorări structurale, înlocuirea este inevitabilă.

Pot înlocui un angrenaj press-fit cu unul filetat?

Da, este perfect posibil. Există adaptoare special concepute care se presează în carcasa angrenajului press-fit a cadrului și creează o interfață filetată standard (cel mai adesea BSA). Acest lucru permite utilizarea unui angrenaj cu filet, oferind o soluție durabilă și adesea mai puțin problematică pentru cicliștii care se confruntă cu probleme recurente de zgomot sau durabilitate cu angrenajele press-fit. Aceste kituri de conversie sunt o opțiune excelentă pentru a îmbunătăți fiabilitatea bicicletei dumneavoastră.

Bicicletele Shimano au angrenaje press-fit?

Da, Shimano a intrat în jocul press-fit încă din 2006, introducând standardele BB86 pentru bicicletele de șosea și BB92 pentru mountain bike, în colaborare cu Scott. Aceste standarde utilizează un ax de 24mm (diametrul standard al axelor Shimano) și sunt considerate printre cele mai puțin problematice standarde press-fit, datorită toleranțelor de fabricație relativ mai permisive și a designului robust al cupelor. Cu toate acestea, la fel ca alte mărci, Shimano a început să revină la angrenaje filetate pe unele dintre noile modele de biciclete de ultimă generație, răspunzând tendinței generale de pe piață și cererii consumatorilor pentru sisteme mai ușor de întreținut și mai fiabile pe termen lung.
