În lumea complexă a electronicii, alegerea metodei potrivite de conectare între circuite este o decizie crucială. Există o multitudine de opțiuni disponibile, fiecare cu propriile sale puncte forte și slăbiciuni, de la terminalele cu șurub la lipire, de la înfășurarea cu sârmă la conectorii tradiționali. Cu toate acestea, pe măsură ce cerințele pentru fiabilitate, performanță și ușurință în utilizare cresc, o tehnologie anume se detașează ca o soluție superioară: pinii Press-Fit. Această metodă inovatoare oferă o alternativă robustă și eficientă, rezolvând multe dintre problemele inerente metodelor de conectare convenționale și deschizând noi orizonturi pentru designul electronic.
Ce este Tehnologia Press-Fit?

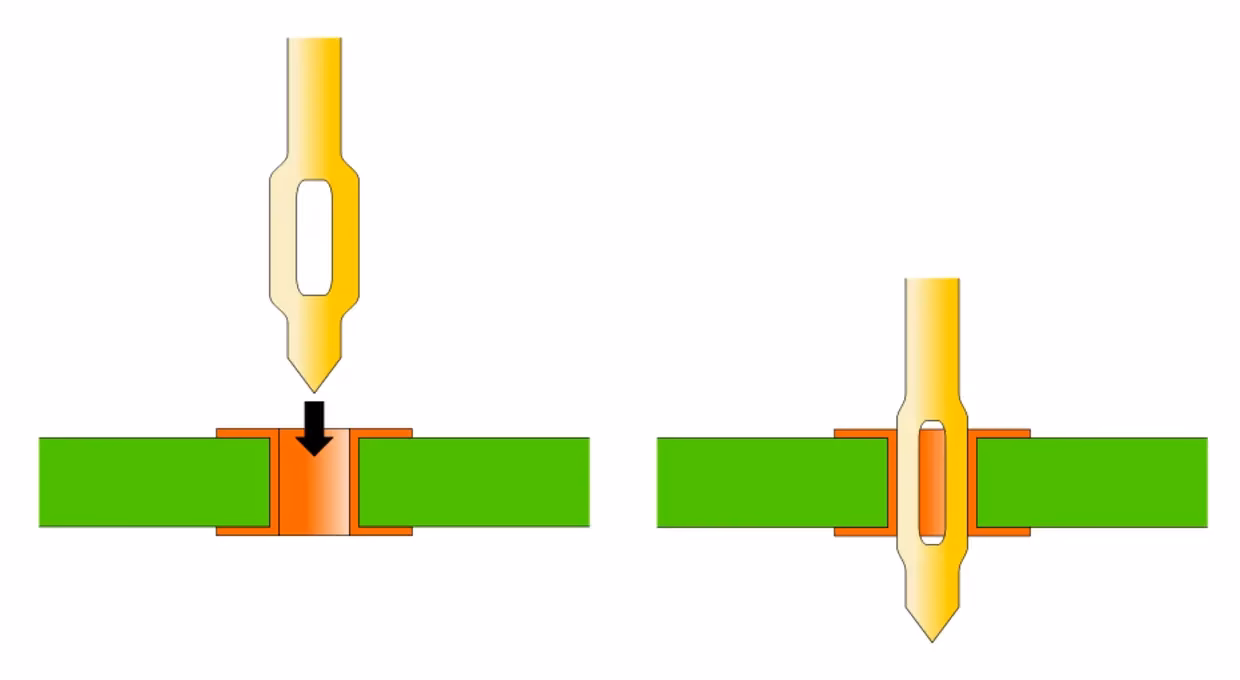

Tehnologia Press-Fit, o metodă de conectare bine stabilită și recunoscută în industrie, utilizează un pin cu un corp special conceput, adesea arcuit sau cu o geometrie complexă. Secretul eficienței sale constă în modul în care acest pin interacționează cu o gaură traversantă placată pe o placă de circuit imprimat (PCB), care are dimensiuni și finisaje specifice. Atunci când pinul este introdus în această gaură, corpul său este ușor comprimat. Această compresie creează o forță de contact mecanică puternică și stabilă între pin și pereții gaurii placate, asigurând simultan o conexiune electrică fiabilă și o ancorare mecanică solidă. Spre deosebire de alte metode, Press-Fit nu se bazează pe lipire, pe șuruburi sau pe alte adezivi pentru a menține pinii în poziție, ci pe principiul interferenței elastice. Această abordare elimină punctele slabe asociate cu procesele de lipire, cum ar fi necesitatea de control precis al temperaturii sau riscul de articulații reci, și reduce dependența de componente suplimentare, simplificând asamblarea și sporind fiabilitatea generală a sistemului.
Avantajele Cheie ale Pinii Press-Fit
1. Simplitate și Eficiență în Instalare
Unul dintre cele mai remarcabile avantaje ale conectorilor Press-Fit este simplitatea și eficiența lor în ceea ce privește instalarea. Designul lor ingenios permite o inserție rapidă și directă, fără a necesita strângerea de șuruburi, echipamente specializate sau multiple operațiuni complexe. De exemplu, în cazul noilor module de putere Wolfspeed WolfPACK™, pinii sunt pur și simplu aliniați cu găurile de pe PCB, iar modulul este împins la locul său. Odată inserat, modulul este fixat atât mecanic, cât și conectat electric, într-un singur pas, rapid și eficient. Această simplitate reduce semnificativ timpul de asamblare și costurile asociate cu forța de muncă, făcând procesul de fabricație mult mai agil. De asemenea, minimizează riscul de erori umane, deoarece nu există șuruburi care să fie strânse incorect sau lipituri care să fie executate defectuos. Este o soluție de tip "plug-and-play" pentru medii industriale, oferind o instalare rapidă și sigură.
2. Transfer Superior de Putere și Caracteristici Termice Îmbunătățite
Conexiunea mecanică sigură formată între gaura traversantă placată și pinul Press-Fit permite un transfer de curent mult mai mare comparativ cu alte metode de conectare. Această caracteristică este esențială în aplicațiile de putere, unde curenții mari pot genera căldură semnificativă. Spre deosebire de lipituri, care pot avea o rezistență electrică variabilă în funcție de calitatea lipirii, conexiunile Press-Fit oferă o rezistență de contact constantă și scăzută. Mai mult, tehnologia Press-Fit prezintă caracteristici termice superioare, inclusiv o disipare a căldurii mai bună. Prin contactul direct și uniform cu suprafața placată a găurii, căldura generată în pin este transferată eficient către PCB, contribuind la menținerea unei temperaturi de operare mai scăzute pentru componente. Atât capacitatea crescută de curent, cât și performanța termică îmbunătățită sunt extrem de benefice în aplicațiile de module de putere. De aceea, modulele de putere Wolfspeed WolfPACK, care utilizează pini Press-Fit, sunt ideale pentru implementarea în diverse topologii de convertor, cum ar fi redresoarele active, circuitele buck și boost, unde transferul de putere este un factor critic.
3. Rată de Eșec Extrem de Scăzută
Conectorii Press-Fit se disting prin una dintre cele mai scăzute rate de eșec în comparație cu alte metode de conectare. Statisticile arată o rată tipică de eșec de 0,005 FIT (unde 1 FIT reprezintă o defecțiune la 10^9 ore de funcționare a componentei), în timp ce terminalele cu șurub și conexiunile lipite pot avea o rată de eșec de 0,5 FIT. Această diferență monumentală subliniază superioritatea Press-Fit în aplicațiile care necesită o fiabilitate excepțional de ridicată. Riscul de defecțiuni cauzate de vibrații, șocuri termice sau procese de asamblare defectuoase este mult redus. Prin urmare, Press-Fit este o soluție optimă pentru sisteme critice, cum ar fi cele din conversia energiei regenerabile, convertoarele legate la rețea, unitățile de acționare a motoarelor industriale și alte domenii unde orice defecțiune poate avea consecințe grave. Această fiabilitate sporită nu numai că reduce costurile de mentenanță și reparații, dar contribuie și la o durată de viață mai lungă a produsului final.
4. Ideal pentru Prototipare și Dezvoltare Rapidă
Flexibilitatea și ușurința de instalare a pinii Press-Fit îi fac extrem de valoroși în faza de prototipare. Modulele care utilizează pini Press-Fit pot fi instalate rapid prin simpla inserare într-un PCB, permițând inginerilor să construiască și să testeze prototipuri cu o viteză remarcabilă. Mai mult, deoarece conexiunile pot fi îndepărtate fără a deteriora PCB-ul sau modulul, componentele pot fi reutilizate în alte proiecte, designuri sau configurații. Această prototipare rapidă și reutilizabilitate contribuie la reducerea semnificativă a costurilor de dezvoltare și a timpului necesar pentru a aduce un produs pe piață. În plus, spre deosebire de alte metode, pinii Press-Fit formează o conexiune suficient de fiabilă pentru a fi utilizată și în produsul final. Aceasta înseamnă că prototipurile care utilizează module Wolfspeed WolfPACK vor semăna foarte mult cu produsul final, permițând inginerilor să înțeleagă mai bine funcționalitatea mecanică și electrică a produsului final încă din faza de prototipare. Această corespondență strânsă între prototip și produsul final reduce etapele de dezvoltare și riscurile asociate cu tranziția de la prototip la producția de masă.
5. Compatibilitate Directă cu Fabricarea PCB-urilor și Reducerea Costurilor
Un avantaj crucial al pinii Press-Fit este compatibilitatea lor nativă cu găurile traversante placate standard ale PCB-urilor. Spre deosebire de conexiunile care necesită piese specializate, cum ar fi conectorii complecși cu timpi de livrare lungi, pinii Press-Fit sunt direct compatibili cu infrastructura existentă de fabricare a PCB-urilor. Aceasta elimină necesitatea achiziționării de conectori suplimentari, reducând complexitatea lanțului de aprovizionare și, implicit, costurile totale ale sistemului. Procesul de instalare este de asemenea simplificat, cerând doar orientarea corectă a modulului și împingerea sa în loc. Această simplitate nu numai că reduce timpul și costurile de instalare, dar îmbunătățește și fiabilitatea generală, deoarece modulele nu pot fi inserate incorect. Faptul că nu sunt necesare componente sau etape de asamblare suplimentare (în afara găurilor fabricate în timpul procesului de PCB) face ca soluțiile Press-Fit să fie extrem de eficiente din punct de vedere al costurilor pe termen lung, atât în faza de producție, cât și în cea de mentenanță.
Comparație cu Alte Metode de Conexiune
Pentru a înțelege pe deplin valoarea tehnologiei Press-Fit, este util să o comparăm cu metodele tradiționale de conectare:
| Metodă de Conexiune | Avantaje Cheie | Dezavantaje Cheie | Fiabilitate Tipică (FIT) | Reutilizabilitate | Complexitate Instalare |
|---|---|---|---|---|---|
| Terminale cu Șurub | Conexiune ajustabilă, permanentă. | Probleme de fiabilitate în medii cu vibrații, necesită cuplu precis, risc de slăbire. | 0.5 | Da (cu ajustare) | Medie (necesită unealtă și atenție) |
| Lipire | Legătură permanentă, mecanic puternică. | Permanentă (dificil de modificat), probleme de calitate a lipiturii (articulații reci, deteriorare PCB), necesită căldură. | 0.5 | Nu (dificil, risc de deteriorare) | Mare (necesită calificare și echipament) |
| Înfășurare cu Sârmă (Wire-Wrap) | Flexibilitate, ideală pentru prototipare. | Nu este permanentă, nu este ideală pentru medii stresante mecanic, deconectările pot deteriora sârma. | N/A (nu pentru produs final) | Da | Medie (necesită unealtă specifică) |
| Conectori Tradiționali | Suportă mai multe cabluri, polaritate mecanică, putere și date simultan, fixare mecanică. | Pot fi scumpi, număr limitat de cicluri mecanice, sensibili la factori de mediu (praf, chimicale, umiditate). | Variabil (depinde de tip) | Da (număr limitat de cicluri) | Ușoară (plug-in) |
| Press-Fit | Mecanic sigur, ideal pentru prototipare și produs final, instalare simplă, aplicabil pentru putere și date, fiabilitate excepțională. | Necesită toleranțe precise la găurile PCB, pot fi necesare unelte de presare pentru volume mari. | 0.005 | Da (reutilizabil) | Foarte Ușoară (doar presare) |
Întrebări Frecvente despre Tehnologia Press-Fit
Q: Este tehnologia Press-Fit fiabilă pe termen lung?
A: Absolut. Cu o rată de eșec de 0,005 FIT, Press-Fit este una dintre cele mai fiabile metode de conectare disponibile, depășind cu mult terminalele cu șurub și lipiturile. Conexiunea mecanică robustă este rezistentă la vibrații și șocuri termice, asigurând o performanță constantă pe o durată lungă de timp.
Q: Poate fi reutilizat un pin Press-Fit?
A: Da, un avantaj major al pinii Press-Fit este reutilizabilitatea lor. Modulele sau componentele cu pini Press-Fit pot fi îndepărtate de pe un PCB și reutilizate pe un altul, fără a deteriora componenta sau placa. Această caracteristică este extrem de valoroasă în faza de prototipare și în aplicațiile care necesită mentenanță sau upgrade-uri.
Q: Necesită echipament special pentru instalare?
A: Pentru volume mici sau prototipare, instalarea se poate face manual, prin simpla presare. Pentru producția de volum mare, se pot utiliza prese hidraulice sau pneumatice pentru a asigura o inserție uniformă și controlată. Cu toate acestea, complexitatea echipamentului este mult mai mică decât cea necesară pentru procesele de lipire automate sau pentru strângerea precisă a șuruburilor.
Q: Cum se compară Press-Fit cu lipirea în ceea ce privește performanța electrică?
A: Conexiunile Press-Fit oferă o rezistență de contact scăzută și stabilă, esențială pentru transferul eficient de curent, în special în aplicațiile de putere. De asemenea, au caracteristici termice superioare, disipând mai bine căldura decât lipiturile, care pot avea o rezistență termică variabilă și pot fi predispuse la supraîncălzire în punctele de joncțiune.
Q: În ce tipuri de aplicații este Press-Fit cel mai avantajos?
A: Press-Fit este ideal pentru aplicații care necesită fiabilitate ridicată, transferuri mari de putere, asamblare rapidă și flexibilitate în prototipare. Exemple includ module de putere, sisteme de energie regenerabilă, invertoare, unități de acționare pentru motoare industriale, echipamente de telecomunicații și aplicații auto, unde vibrațiile și condițiile de mediu sunt factori importanți.
Concluzie
Tehnologia Press-Fit aduce numeroase avantaje sistemelor electronice de putere, inclusiv o fiabilitate excepțională, proprietăți electrice și termice excelente și o instalare de o simplitate remarcabilă. Compresia mecanică a pinii creează conexiuni puternice și durabile, în timp ce utilizarea găurilor traversante placate standard ale PCB-urilor face ca pinii Press-Fit să fie ușor de implementat în diverse designuri. În plus, reutilizabilitatea pinii Press-Fit simplifică semnificativ procesul de prototipare, modificările ulterioare și înlocuirea modulelor, eliminând nevoia de lipire, chei sau unelte specializate. Într-o industrie în continuă evoluție, unde eficiența, costurile reduse și performanța sunt esențiale, Press-Fit se impune ca o soluție de conectare de top, oferind un echilibru optim între inovație, fiabilitate și ușurință în utilizare. Este, fără îndoială, o tehnologie care modelează viitorul conexiunilor electronice.
