Portsculele Shrink Fit: Precizie și Putere în Prelucrare

În lumea complexă și dinamică a prelucrării de înaltă precizie și volum mare, fiecare milimetru și fiecare secundă contează. Eficiența, acuratețea și fiabilitatea sunt pilonii pe care se construiește succesul. Unul dintre cele mai inovatoare și eficiente sisteme de prindere a sculelor, care a transformat radical modul în care se realizează operațiile de prelucrare, este cel bazat pe tehnologia shrink fit. Considerate printre cele mai solide, robuste și precise sisteme de fixare a sculelor, portsculele shrink fit reprezintă o soluție de vârf pentru operațiile care necesită performanțe excepționale.

Aceste sisteme se bazează pe principiile fascinante ale expansiunii și contracției termice ale metalelor, oferind o forță de prindere extrem de ridicată și o acuratețe de neegalat. De la reducerea timpului de schimbare a sculelor până la extinderea duratei de viață a acestora și îmbunătățirea calității finisajelor, tehnologia shrink fit aduce beneficii multiple care se traduc direct în creșterea productivității și reducerea costurilor operaționale. În acest articol, vom explora în detaliu funcționarea, avantajele și aplicațiile acestei tehnologii revoluționare, oferind o perspectivă completă asupra modului în care portsculele shrink fit devin alegerea principală pentru operațiile de prelucrare de mare viteză.

Cum Funcționează Tehnologia Shrink Fit?

Mecanismul de funcționare al sistemelor shrink fit este ingenios și se bazează pe proprietățile fizice ale metalelor. Principiul fundamental este acela al dilatării și contracției termice. Mai exact, alezajul portsculei shrink fit este proiectat să fie cu o fracțiune de milimetru mai mic decât diametrul sculei de tăiere care urmează să fie introdusă. Această diferență infimă este cheia forței de prindere ulterioare.

Procesul de montare a sculei este relativ simplu, dar necesită echipament specializat. Atunci când portscula este încălzită, materialul din care este fabricată (de obicei oțel de înaltă calitate, cum ar fi H13) se dilată. Această expansiune termică face ca alezajul să se mărească suficient pentru a permite introducerea ușoară a sculei de tăiere. Odată ce scula este poziționată corect, portscula este răcită rapid. Pe măsură ce se răcește, materialul se contractă, iar alezajul revine la dimensiunea sa inițială, strângând ferm scula de tăiere cu o forță uniformă și extrem de mare, care poate ajunge până la aproximativ 10.000 de livre pe inch pătrat (aproximativ 4.5 tone de forță). Această prindere la 360 de grade asigură o rigiditate excepțională și previne orice mișcare sau vibrație a sculei în timpul operațiilor de prelucrare.

Demontarea sculei urmează un proces invers. Portscula este din nou încălzită, alezajul se dilată, permițând extragerea sculei. Întregul ciclu de schimbare a sculei poate dura doar câteva secunde, ceea ce contribuie semnificativ la creșterea productivității în mediile de producție.

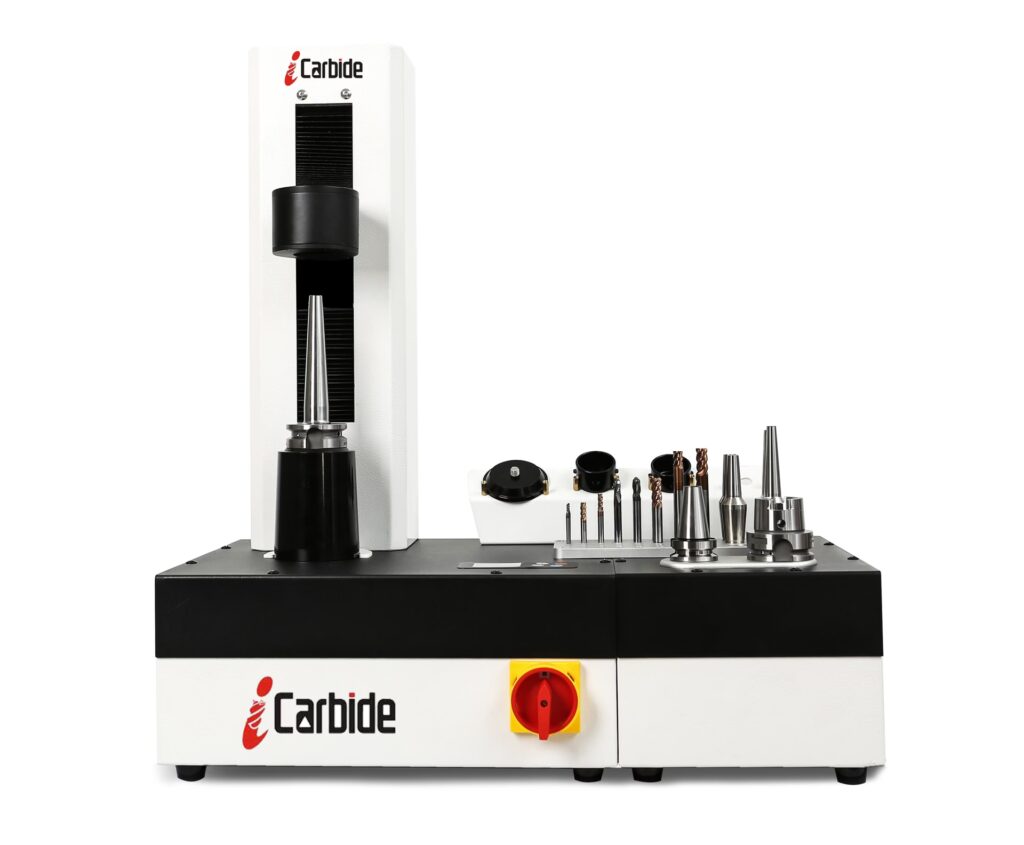

Mașinile Shrink Fit: Inima Sistemului

Pentru a asigura o funcționare optimă și sigură a sistemului shrink fit, este esențială utilizarea unor mașini specializate de încălzire și răcire. Aceste mașini, cum ar fi cele produse de Haas, sunt proiectate pentru a încălzi rapid și controlat portsculele, prevenind supraîncălzirea și asigurând o prindere consistentă și fiabilă. Ele sunt complet echipate, robuste și ușor de utilizat, având panouri de control intuitive care simplifică procesul de montare și demontare a sculelor.

Sisteme de Încălzire în Tehnologia Shrink Fit

Există trei sisteme principale de încălzire utilizate în tehnologia shrink fit, fiecare cu avantajele și particularitățile sale:

• Încălzirea prin Inducție: Acesta este cel mai avansat și preferat sistem. Utilizează un curent de înaltă frecvență care trece printr-o bobină metalică. Atunci când portscula este introdusă în această bobină, curenții turbionari de înaltă frecvență o încălzesc rapid și eficient. Senzorii de temperatură cu infraroșu sunt adesea integrați pentru a monitoriza și controla precis temperatura portsculei, asigurând siguranța și optimizând procesul. Încălzirea prin inducție oferă o viteză și o precizie superioare.
• Flacăra Deschisă: Deși mai puțin precisă și mai lentă decât inducția, flacăra deschisă este o metodă mai economică de încălzire a portsculelor. Aceasta încălzește suprafața portsculei, dar poate duce la variații de temperatură mai mari între sculă și portsculă.
• Aer Cald: Similar cu flacăra deschisă, sistemele cu aer cald sunt, de asemenea, mai lente și mai puțin precise decât inducția, dar reprezintă o opțiune mai accesibilă. Acestea încălzesc portscula prin convecție, asigurând o încălzire mai uniformă decât flacăra deschisă, dar totuși cu o viteză redusă.

Indiferent de metoda de încălzire, rapiditatea și controlul temperaturii sunt cruciale pentru a maximiza eficiența și a proteja integritatea portsculelor și a sculelor de tăiere.

Sisteme de Răcire

După încălzire și inserarea sculei, răcirea rapidă este la fel de importantă. Sistemele de răcire pot folosi aer sau lichide de răcire. Acestea sunt proiectate pentru a rezista la cicluri repetate de încălzire/răcire, de obicei între 20.000 și 50.000 de cicluri, asigurând o durată de viață lungă a echipamentului.

Caracteristici Cheie și Beneficii ale Portsculelor Shrink Fit

Tehnologia shrink fit se distinge prin mai multe caracteristici remarcabile care îi conferă avantaje semnificative față de alte sisteme de prindere a sculelor. Aceste caracteristici se traduc direct în beneficii operaționale substanțiale:

Concentricitate Excepțională

Una dintre cele mai impresionante caracteristici ale portsculelor shrink fit este concentricitatea lor remarcabilă. Aceasta este, de regulă, sub trei microni (0.00012 inci) la de trei ori diametrul sculei de tăiere. O astfel de precizie înseamnă că scula de tăiere și portscula funcționează practic ca o singură piesă, eliminând orice deviație sau bătaie. Această acuratețe ridicată este reproductibilă pentru toți operatorii, garantând rezultate consistente.

Echilibru Superior

Datorită absenței pieselor mobile, portsculele shrink fit oferă cea mai bună repetabilitate a echilibrului dintre toate sistemele de prindere a sculelor disponibile. Acestea respectă cele mai înalte standarde de precizie și echilibru, cu designuri speciale disponibile pentru toleranțe de până la G 1.0 la 30.000 RPM. Un echilibru superior permite viteze de avans și turații mai mari, încărcări echilibrate ale așchiilor și finisaje de suprafață îmbunătățite.

Rigiditate Incomparabilă

Prinderea la 360 de grade pe mai multe planuri în jurul tijei sculei rezultă într-un cuplu de strângere extrem de ridicat. Această forță imensă previne orice mișcare neregulată a sculei de tăiere în timpul operațiilor de degroșare sau finisare, reducând semnificativ numărul pieselor rebutate și asigurând stabilitatea procesului.

Extinderea Duratei de Viață a Sculei

Concentricitatea excepțională, forța de prindere și echilibrul superior al sistemelor shrink fit contribuie la o extindere a duratei de viață a sculelor de tăiere cu peste 100%. Prin eliminarea vibrațiilor și a bătăilor, uzura sculei este redusă drastic, ceea ce duce la economii semnificative de costuri și la o productivitate crescută. Dacă doriți o sculă cu o durată de viață lungă, tehnologia shrink fit este alegerea ideală.

Operații la Viteză Extrem de Mare

Datorită forței lor de strângere, concentricității extraordinare și echilibrului superior, portsculele shrink fit sunt alegerea principală pentru orice operații de prelucrare de mare viteză. Ele depășesc performanțele altor sisteme, cum ar fi mandrinele cu clește sau cele hidraulice, în aplicațiile care necesită turații ridicate și precizie maximă.

Beneficii Suplimentare ale Tehnologiei Shrink Fit

Pe lângă caracteristicile cheie menționate, tehnologia shrink fit oferă o serie de beneficii suplimentare care o fac o investiție valoroasă pentru orice atelier de prelucrare:

• Acuratețe Superbă: Precizia remarcabilă asigură piese finite de înaltă calitate.
• Cuplu de Prindere Ridicat: Garantează stabilitatea sculei chiar și în cele mai solicitante operații.
• Opțiuni Diverse de Extensii: Există extensii standard care oferă flexibilitate pentru aplicații cu acces dificil.
• Reducerea Timpului de Schimbare a Sculei: Ciclurile rapide de încălzire și răcire reduc semnificativ timpii morți, crescând productivitatea.
• Curățenie Superioară a Set-up-ului: Fiind un sistem etanș, portsculele shrink fit previn acumularea de contaminanți în alezaj, contribuind la o curățenie sporită a procesului.
• Opțiuni Excelente de Lichid de Răcire: Unele portscule sunt proiectate cu porturi speciale pentru lichidul de răcire (ex: CoolBLAST), ajutând la evacuarea așchiilor și la obținerea unor finisaje fine.
• Reducerea Costurilor: Deși investiția inițială poate fi mai mare, costurile operaționale pe termen lung sunt reduse datorită duratei de viață extinse a sculelor și a productivității crescute.
• Disponibilitate: Sistemele shrink fit sunt larg disponibile, asigurând acces rapid la componente și suport.

Tipuri Specifice de Portscule Shrink Fit

Producătorii au dezvoltat diverse variante de portscule shrink fit pentru a răspunde nevoilor specifice ale industriei. De exemplu, Techniks oferă o gamă de portscule fabricate din oțel H13, optimizate pentru mii de cicluri de schimbare a sculei și compatibile cu mașinile rapide de inducție, cum ar fi Techniks ShrinkSTATION și ShrinkPRO. Acestea sunt echilibrate precis la 25.000 RPM la G2.5, fiind o alegere excelentă pentru aplicațiile de mare viteză, în special cu scule cu diametru mic. Toate portsculele Techniks Shrink Fit sunt fabricate pentru a asigura o precizie repetabilă de sub 0.0001 inci (aproximativ 2.5 microni) de bătaie, maximizând durata de viață și performanța sculei. Sunt disponibile și lungimi de gabarit extinse pentru aplicații cu acces lung, cum ar fi prelucrarea pe centre de prelucrare orizontale.

Iată câteva exemple de portscule specializate:

• Portscule CoolBLAST Shrink Fit: Acestea sunt echipate cu trei porturi de lichid de răcire care direcționează lichidul direct către zona de tăiere, ajutând la evacuarea așchiilor și la răcirea eficientă a procesului.
• Portscule DualDRIVE Shrink Fit: Proiectate pentru a funcționa cu axe cu contact dual, oferind o rigiditate superioară sub sarcini laterale grele.
• Portscule SlimPRO Shrink Fit: Acestea au un diametru foarte îngust la nas, fiind ideale pentru prelucrarea în zone strânse, cum ar fi în fabricarea matrițelor și a pieselor medicale, sau oriunde este necesară prelucrarea în jurul obstrucțiilor, cum ar fi dispozitivele de prindere.
• Portscule ShrinkLOCKED: O configurație exclusivă care elimină alunecarea sau extragerea sculei fără a fi nevoie să se modifice tija sculei. Alezajul acestor portscule este tratat cu un compus abraziv special, TTG-594, adăugând milioane de „dinți” microscopici la conexiunea cu scula de tăiere, producând cea mai mare forță de prindere dintre toate portsculele shrink fit. ShrinkLOCKED este o alegere excelentă atunci când este necesară prelucrarea cu rate mari de îndepărtare a materialului, cum ar fi prelucrarea titanului sau a altor aliaje la temperaturi înalte.

Tabel Comparativ: Sisteme de Încălzire Shrink Fit

Întrebări Frecvente (FAQ) despre Tehnologia Shrink Fit

Ce este o portsculă shrink fit?
O portsculă shrink fit este un sistem de prindere a sculelor care utilizează expansiunea și contracția termică a metalului pentru a fixa ferm o sculă de tăiere. Alezajul portsculei este ușor mai mic decât diametrul sculei, iar prin încălzire se dilată pentru a permite inserția, apoi prin răcire se contractă, prinderea sculei cu o forță extrem de mare.

Cum se schimbă o sculă într-un sistem shrink fit?
Pentru a schimba o sculă, portscula este încălzită cu o mașină specializată (de obicei prin inducție), ceea ce face ca alezajul să se dilate. Scula veche este apoi îndepărtată, iar cea nouă este introdusă. După poziționare, portscula este răcită rapid, iar prin contracție, noua sculă este fixată ferm. Întregul proces durează doar câteva secunde.

De ce este importantă concentricitatea la portsculele shrink fit?
Concentricitatea ridicată (sub 3 microni) este crucială deoarece asigură că scula de tăiere și portscula funcționează ca o singură unitate, fără bătăi sau vibrații. Acest lucru duce la o precizie superioară a prelucrării, la finisaje mai bune ale suprafețelor și la o durată de viață semnificativ mai lungă a sculei și a axului mașinii-unelte.

Este tehnologia shrink fit mai bună decât alte sisteme de prindere a sculelor?
Pentru operațiile de prelucrare de mare viteză și precizie, tehnologia shrink fit este adesea considerată superioară altor sisteme, cum ar fi mandrinele cu clește (collet chucks) sau cele hidraulice. Aceasta oferă o forță de prindere mai mare, o concentricitate excepțională și un echilibru superior, ceea ce se traduce prin performanțe îmbunătățite și o durată de viață extinsă a sculelor.

Pentru ce tipuri de aplicații este ideală tehnologia shrink fit?
Tehnologia shrink fit este ideală pentru operațiile de prelucrare de mare viteză, prelucrarea de precizie, aplicațiile cu cerințe stricte de finisaj de suprafață și în mediile unde productivitatea și reducerea timpului de schimbare a sculei sunt esențiale. Este frecvent utilizată în industrii precum cea auto, aerospațială, medicală și fabricarea matrițelor.

Concluzie

Tehnologia shrink fit reprezintă un pilon fundamental în prelucrarea modernă, oferind o combinație inegalabilă de precizie, putere și eficiență. De la principiul său simplu, dar eficient, al expansiunii termice, până la mașinile specializate care facilitează procesul, fiecare aspect al acestei tehnologii este conceput pentru a optimiza performanța. Caracteristici precum concentricitatea sub-micron, echilibrul superior și rigiditatea extremă nu doar că îmbunătățesc calitatea produsului finit, dar extind și semnificativ durata de viață a sculelor și a componentelor mașinii.

Pe măsură ce cerințele pentru prelucrări de mare viteză și precizie continuă să crească, portsculele shrink fit devin o soluție din ce în ce mai indispensabilă. Beneficiile lor, de la reducerea timpului de schimbare a sculelor și a costurilor de întreținere până la asigurarea unei curățenii superioare a procesului, le poziționează ca o investiție strategică pentru orice atelier modern de prelucrare. Adoptarea acestei tehnologii nu este doar o opțiune, ci o necesitate pentru a rămâne competitiv într-o piață în continuă evoluție, oferind baza pentru o producție mai rapidă, mai precisă și mai rentabilă.
