SOLIDWORKS Routing: Proiectare Inteligentă și Eficientă

În lumea complexă a proiectării inginerești, gestionarea sistemelor de rutare – fie că vorbim de conducte, tuburi sau cabluri electrice – poate fi o provocare majoră. Fără instrumentele potrivite, procesele devin lente, erorile se acumulează, iar costurile cresc exponențial. Aici intervine SOLIDWORKS Routing, o soluție puternică și complet integrată, concepută pentru a transforma modul în care abordați designul sistemelor de rutare.

SOLIDWORKS Routing nu este doar un simplu software; este un partener strategic care vă permite să automatizați și să simplificați sarcinile complexe de proiectare, asigurându-vă că fiecare detaliu este precis și eficient. De la mașinării industriale la echipamente complexe și chiar facilități mici, capacitatea de a ruta rapid și precis tuburi, conducte și cabluri electrice este esențială. Cu SOLIDWORKS Routing, beneficiați de o eficiență sporită în design, de proiecte superioare calitativ, de o acuratețe îmbunătățită a listelor de materiale (BOM), de un timp mai scurt de lansare pe piață și, în cele din urmă, de costuri reduse.

Ce Este SOLIDWORKS Routing și Cum Funcționează?

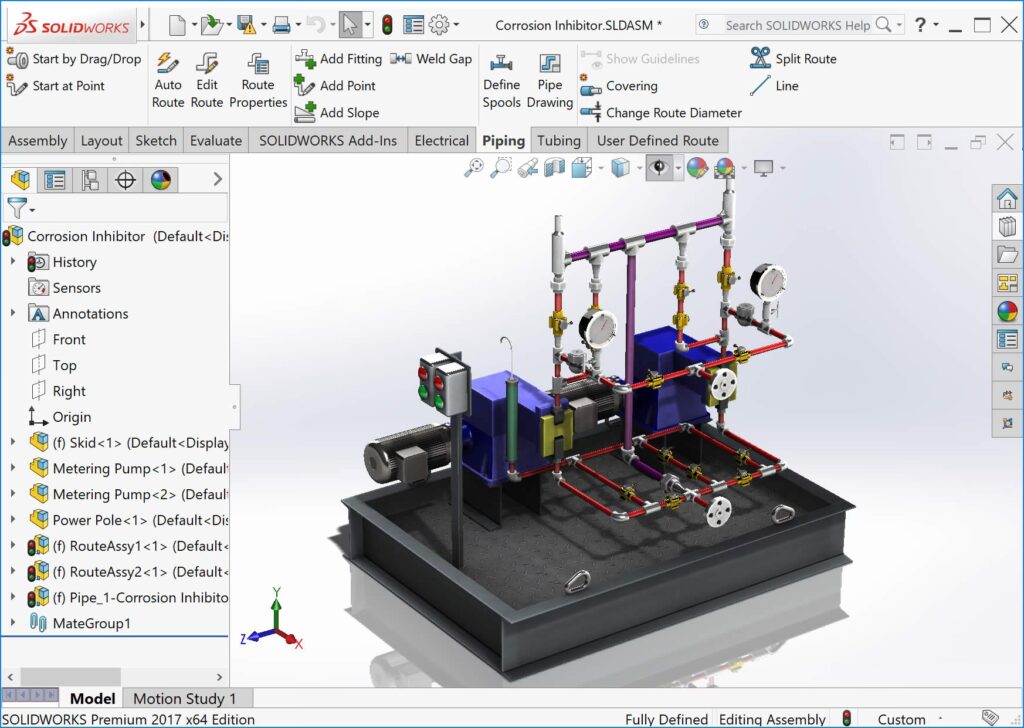

SOLIDWORKS Routing este o aplicație de design pentru sisteme de rutare și o librărie de fitinguri, complet integrată cu mediul familiar SOLIDWORKS 3D. Scopul său principal este de a facilita crearea sistemelor de conducte, tuburi și cabluri electrice, transformând o sarcină adesea laborioasă într-un proces intuitiv și automatizat. Indiferent dacă proiectați sisteme hidraulice, pneumatice, de cablare electrică sau fascicule de cabluri, SOLIDWORKS Routing vă oferă instrumentele necesare pentru a le integra perfect în ansamblurile dumneavoastră complexe.

Funcționând în același mediu de proiectare SOLIDWORKS, utilizatorii se pot familiariza rapid cu interfața și fluxul de lucru. Acest lucru elimină curba de învățare abruptă asociată adesea cu software-urile specializate, permițându-vă să fiți productivi aproape instantaneu. Proiectarea sistemelor de rutare este realizată în același pachet integrat ca și designul echipamentelor, asigurând o coerență și o precizie de neegalat între componentele mecanice și cele de rutare.

Beneficiile Cheie ale SOLIDWORKS Routing și ale Librăriei Sale

SOLIDWORKS Routing oferă o suită de instrumente esențiale care economisesc timp și îmbunătățesc calitatea proiectelor:

• Proiectare Accelerată a Sistemelor de Rutare: Crearea și modificarea intuitivă a sistemelor de rutare vă permite să proiectați rapid și ușor rute pentru conducte, tuburi și sisteme electrice în cadrul proiectelor dumneavoastră. Funcții precum plasarea prin drag-and-drop, dimensionarea automată a componentelor (piese sau ansambluri), copierea și oglindirea rutelor, precum și inserarea automată a coturilor și curbelor de conducte, simplifică enorm procesul. Aceasta reduce semnificativ timpul petrecut pe sarcini repetitive și permite designerilor să se concentreze pe optimizarea și inovația proiectului.

• Modelare Parametrică 3D Rapidă și Ușoară: Capacitatea de a modela parametric în 3D tuburi, conducte și sisteme de cabluri electrice și fascicule, chiar și în cadrul unor designuri de produse sau echipamente complexe, este fundamentală. SOLIDWORKS Routing facilitează rutarea automată a segmentelor de tuburi, furtunuri și cabluri electrice direct sau prin clipuri de montare și suporturi, asigurând o integrare perfectă și o gestionare eficientă a spațiului.

• Librărie Extinsă de Componente Gata de Utilizat: Unul dintre cele mai mari avantaje este librăria sa vastă de componente prefabricate pentru tuburi, conducte și cabluri electrice. Această resursă valoroasă economisește ore întregi de muncă, eliminând necesitatea de a modela manual fiecare componentă. De la fitinguri standard la tipuri specifice de conducte și cabluri, librăria oferă o gamă largă de opțiuni, toate optimizate pentru o utilizare rapidă și eficientă în cadrul rutelor dumneavoastră.

• Generare Automată de Documentație Tehnică: Crearea automată de desene de inginerie și liste de materiale (BOM) cu informații complete, inclusiv lungimile de tăiere pentru rutele de conducte și tuburi, este un beneficiu major. Această funcționalitate îmbunătățește acuratețea documentației, reduce erorile manuale și accelerează procesul de fabricație, furnizând date precise direct de la modelul 3D.

• Capacități Specializate Avansate: Pe lângă funcționalitățile de bază, SOLIDWORKS Routing include capabilități specializate, cum ar fi crearea de fișiere de date pentru mașinile de îndoit tuburi și conducte CNC. De asemenea, facilitează crearea eficientă a tăieturilor de penetrare care implică țevi și tuburi, asigurând o precizie și o compatibilitate perfectă cu procesele de fabricație.

• Reutilizarea Inteligentă a Datelor: SOLIDWORKS Routing permite reutilizarea ușoară a datelor create cu software-uri CAD electrice și alte instrumente, în special la crearea de noi designuri de rute de cabluri și fascicule. Importul convenabil al datelor în format Microsoft® Excel simplifică transferul de informații și asigură o coerență între diferitele discipline de proiectare.

• Generare Simplificată a Documentației de Producție pentru Cabluri și Fascicule: Pentru proiectanții de sisteme electrice și electronice, SOLIDWORKS Routing oferă instrumente suplimentare de economisire a timpului pentru generarea documentației de fabricație a cablurilor și fasciculelor. Acestea includ aplatizarea rutelor 3D de cabluri și fascicule pentru a crea desene și documentație aferentă ușor și eficient, precum și crearea de rapoarte automate, cum ar fi liste de fire, rezumate de fire, liste de materiale pentru fascicule și informații despre conexiunile fasciculelor. Această automatizare reduce drastic efortul manual și riscul de erori.

• Integrare Perfectă în Mediul SOLIDWORKS: Unul dintre cele mai mari avantaje este utilizarea mediului familiar de design mecanic 3D SOLIDWORKS. Acest lucru face ca învățarea și utilizarea SOLIDWORKS Routing să fie rapidă și ușoară, permițând designerilor să creeze sistemele de rutare în același pachet integrat cu designul echipamentului principal.

Librăria de Fitinguri și Rute SOLIDWORKS: Un Atu Crucial

Librăria de fitinguri este inima SOLIDWORKS Routing, oferind o colecție vastă de componente standardizate necesare pentru construirea rapidă a sistemelor de rutare. Această librărie include o gamă diversă de țevi, flanșe și fitinguri (sudate și filetate), conform standardelor industriale precum ANSI-ASTM, BSI și altele. Disponibilitatea acestor componente predefinite nu doar că accelerează procesul de design, dar asigură și compatibilitatea și conformitatea cu standardele relevante.

Accesul la această librărie este un aspect esențial pentru orice utilizator SOLIDWORKS Routing. Există opțiuni atât gratuite, cât și plătite, în funcție de nevoile specifice ale proiectului și de tipul de suport pe care îl dețineți.

Accesarea Librăriilor: Gratuit vs. Plătit

Dacă beneficiați de suportul de abonament SOLIDWORKS® (SolidWorks® Subscription Support), aveți acces la librării gratuite extrem de utile. De exemplu, puteți descărca librăria cuprinzătoare de conducte (Routing) a lui Merry (plus librării de la alți furnizori), care include țevi, flanșe și fitinguri (sudate și filetate).

Pentru a accesa aceste librării gratuite, urmați pașii de mai jos:

1. Asigurați-vă că sunteți deja conectat la 'Customer Portal' pe site-ul SolidWorks.
2. În panoul de sarcini (Task Pane) din SOLIDWORKS, selectați 'Design Library'. Dacă nu puteți vedea panoul de sarcini, mergeți la 'View', selectați 'Task Pane' sau 'View', apoi 'Toolbars' și selectați 'Task Pane' din caseta de dialog.

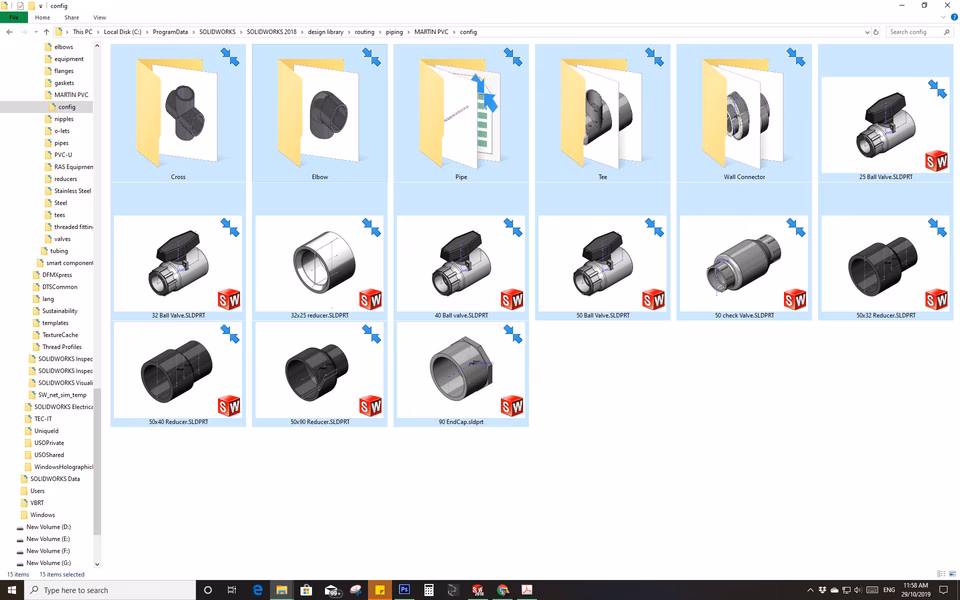

3. În 'Design Library', selectați 'SolidWorks Content'. Veți vedea directoare precum 'Blocks', 'Circuitworks', 'Routing' și 'Weldments'.
4. Extindeți Directorul 'Routing' și selectați standardul dorit, cum ar fi 'ANSI-ASTM metric B16.11-A234', 'Australian', 'BSI', 'PIN MISC' sau 'Various Metric Fitting'.
5. Selectați fișierul necesar în panoul de mai jos. Va apărea o indicație care vă va cere să apăsați simultan tasta Control și butonul drept al mouse-ului pentru a iniția descărcarea.

Pe lângă librăriile gratuite, există și librării SOLIDWORKS disponibile pentru achiziție de la furnizori specializați. De exemplu, Quadro Design oferă:

• Librărie de Conducte PE80 & PE100 – AUD$1,000 fără TVA
• MSCL (Concrete Lined) – AUD$500

Aceste librării comerciale pot oferi componente specifice sau mai nișate, care ar putea fi necesare pentru proiecte specializate.

De Ce SOLIDWORKS Routing Este Esențial pentru Proiectul Tău?

Investiția în SOLIDWORKS Routing se traduce direct în avantaje competitive și operaționale. Capacitatea de a automatiza procese care altfel ar fi manuale și predispuse la erori, eliberează resurse prețioase și permite echipelor de proiectare să se concentreze pe inovație și optimizare. Precizia sporită a listelor de materiale reduce risipa de materiale și costurile de fabricație, în timp ce documentația generată automat asigură o comunicare clară și eficientă între departamentele de proiectare și producție.

În plus, integrarea perfectă cu mediul SOLIDWORKS existent înseamnă că nu este nevoie de investiții suplimentare în hardware sau de curbe de învățare abrupte. Echipele pot începe să utilizeze SOLIDWORKS Routing imediat, valorificând la maximum expertiza lor existentă în SOLIDWORKS. Această sinergie între designul mecanic și cel de rutare este cheia pentru a aborda proiecte din ce în ce mai complexe cu încredere și eficiență.

Tabel Comparativ: Proiectare Tradițională vs. SOLIDWORKS Routing

Întrebări Frecvente (FAQ)

Q1: Cine beneficiază cel mai mult de SOLIDWORKS Routing?
R1: SOLIDWORKS Routing este ideal pentru inginerii și proiectanții implicați în designul de mașinării, echipamente industriale, facilități mici, sisteme de automatizare, vehicule sau orice produs care necesită rutarea precisă a tuburilor, conductelor, cablurilor electrice și fasciculelor. Orice companie care dorește să-și eficientizeze procesele de design și să reducă erorile în aceste domenii va beneficia semnificativ.

Q2: Este dificil de învățat SOLIDWORKS Routing dacă sunt deja familiarizat cu SOLIDWORKS?
R2: Nu, deloc! Unul dintre marile avantaje ale SOLIDWORKS Routing este că utilizează mediul de design 3D familiar al SOLIDWORKS. Acest lucru înseamnă că utilizatorii existenți de SOLIDWORKS vor găsi interfața și fluxul de lucru intuitive și ușor de înțeles, reducând considerabil curba de învățare și permițându-le să devină productivi rapid.

Q3: Ce tipuri de sisteme pot fi proiectate cu SOLIDWORKS Routing?
R3: SOLIDWORKS Routing este extrem de versatil și poate fi utilizat pentru a proiecta o gamă largă de sisteme de rutare, inclusiv: sisteme de conducte (pentru fluide, gaze, abur), sisteme de tuburi (hidraulice, pneumatice, de răcire), și sisteme electrice (cabluri, fire, fascicule de cabluri și cablaje).

Q4: Ce este necesar pentru a accesa librăriile gratuite de componente?
R4: Pentru a accesa librăriile gratuite de componente (precum cele oferite prin Merry's sau alți furnizori), este necesar să dețineți un abonament activ la SolidWorks® Subscription Support. De asemenea, trebuie să fiți conectat la 'Customer Portal' de pe site-ul SolidWorks pentru a iniția descărcarea componentelor direct din 'Design Library' a SOLIDWORKS.

Q5: Pot crea componente personalizate și să le adaug în librăria SOLIDWORKS Routing?
R5: Da, deși SOLIDWORKS Routing vine cu o librărie vastă de componente standard, aveți flexibilitatea de a crea și integra propriile componente personalizate în librărie. Acest lucru vă permite să adaptați software-ul la nevoile specifice ale proiectelor dumneavoastră și să mențineți o bibliotecă de piese consistentă și relevantă pentru operațiunile interne.

Concluzie

SOLIDWORKS Routing și librăria sa de fitinguri reprezintă o soluție indispensabilă pentru orice companie sau inginer care își propune să optimizeze și să eficientizeze procesele de proiectare a sistemelor de rutare. Prin automatizare inteligentă, acuratețe sporită și o integrare perfectă în mediul SOLIDWORKS, acest software nu doar că simplifică sarcinile complexe, dar deschide și noi orizonturi pentru inovație și productivitate. Investiția în SOLIDWORKS Routing este o investiție în viitorul designului ingineresc, asigurându-vă că proiectele dumneavoastră sunt realizate cu cea mai mare precizie, la cele mai mici costuri și în cel mai scurt timp posibil.
