Coliere pentru Furtunuri de Abur: Ghid Complet

În lumea industrială modernă, unde eficiența și siguranța sunt primordiale, sistemele de abur joacă un rol crucial într-o multitudine de aplicații, de la curățenie industrială la procese de încălzire și aplicații chimice. Inima acestor sisteme, dincolo de generatoarele de abur, o reprezintă rețeaua de furtunuri care transportă aburul sub presiune. Însă, un furtun de abur este la fel de puternic precum conexiunile sale. Aici intervin fitingurile, cuplajele și, mai presus de toate, colierele pentru furtunuri de abur, componente esențiale care asigură integritatea, siguranța și funcționalitatea întregului sistem. Alegerea și instalarea corectă a acestor piese nu este doar o chestiune de performanță, ci și o măsură critică de siguranță, având în vedere temperaturile și presiunile ridicate la care operează.

Ce Sunt Fitingurile, Cuplajele și Colierele pentru Furtunuri de Abur?

Fitingurile, cuplajele și colierele pentru furtunuri de abur sunt componente specializate, proiectate pentru a conecta furtunurile de abur la echipamente compatibile în cadrul sistemelor care utilizează abur. Acestea sunt concepute pentru a rezista la condiții extreme de temperatură și presiune, fiind indispensabile în ansamblurile de furtunuri de abur utilizate pentru curățarea cu abur, încălzirea cu abur, spălări industriale și alte aplicații de abur de înaltă presiune. Versatilitatea lor le face potrivite și pentru utilizarea în aplicații cu fluide petroliere și chimice, unde etanșeitatea și rezistența la coroziune sunt esențiale.

Fitinguri Barbetate pentru Furtunuri de Abur

Fitingurile barbetate pentru furtunuri de abur sunt caracterizate de prezența unor creste sau zimți ridicați pe suprafața lor. Aceste creste sunt proiectate strategic pentru a pătrunde și a se fixa ferm în interiorul furtunurilor, creând o aderență mecanică puternică. Odată introduse în furtun, aceste fitinguri, împreună cu un colier adecvat, formează o conexiune sigură și etanșă, minimizând riscul de alunecare sau desprindere sub presiune. Sunt ideale pentru aplicații unde este necesară o conexiune rapidă și fiabilă, iar rezistența la tracțiune este importantă.

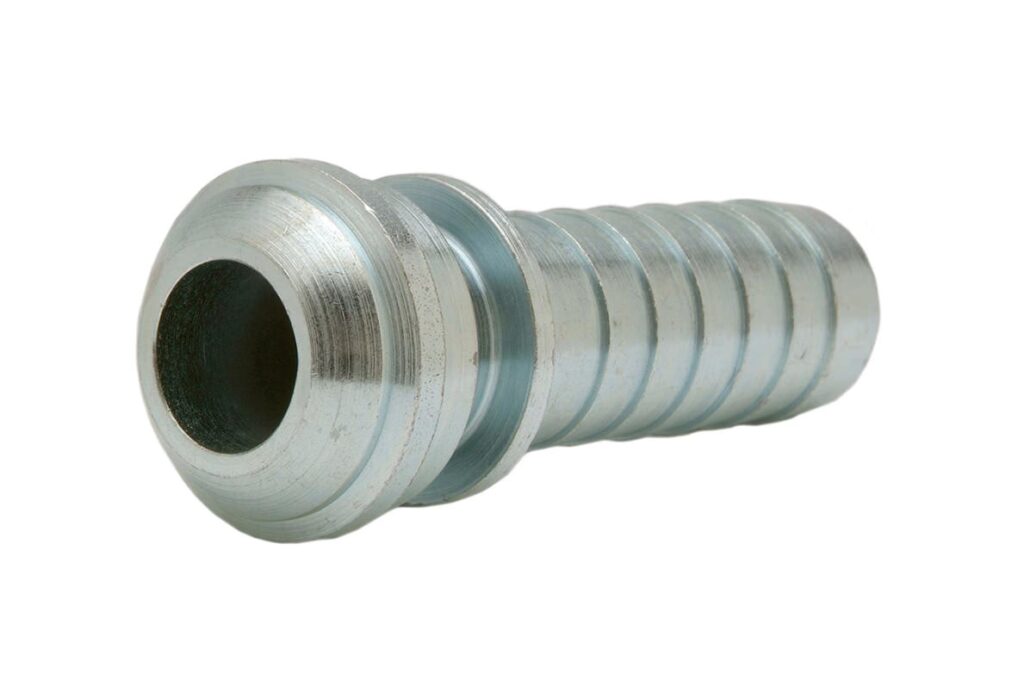

Cuplaje de Tip Ground-Joint și Spud-uri de Cuplare

Cuplajele de tip ground-joint (sau cu etanșare la sol) și spud-urile de cuplare sunt fitinguri barbetate, filetate și bucșe care permit conectarea a două lungimi de furtun de abur sau a unei singure lungimi de furtun la echipamente cu filet compatibil. Particularitatea acestor cuplaje rezidă în designul lor, care include o suprafață metalică prelucrată cu precizie (ground joint) ce se potrivește perfect cu o garnitură sau un scaun conic, creând o etanșare metal-metal sau metal-garnitură extrem de sigură. Această metodă de etanșare este deosebit de eficientă în condiții de înaltă presiune și temperatură, unde garniturile tradiționale ar putea ceda. Spud-urile sunt, de obicei, partea masculină a cuplajului, cu filet exterior, în timp ce partea feminină are un scaun pentru etanșare.

Rolul Crucial al Colierelor pentru Furtunuri de Abur

Colierele pentru furtunuri de abur sunt componentele care securizează fitingurile în furtunuri, formând o etanșare strânsă și prevenind scurgerile de abur. Fără un colier adecvat și corect instalat, chiar și cele mai bune fitinguri barbetate ar fi ineficiente. Colierele aplică o forță radială uniformă pe circumferința furtunului, comprimându-l pe fiting și asigurând o aderență mecanică și o etanșare hidraulică. Există diverse tipuri de coliere, de la cele cu șurub la cele cu bandă sau sertizare, fiecare având avantaje specifice în funcție de aplicație și de tipul de fiting și furtun utilizat. Alegerea colierului potrivit este la fel de importantă ca alegerea fitingului în sine, deoarece o potrivire incorectă poate duce la cedări periculoase sub presiune.

Aplicații Critice ale Ansamblurilor de Furtunuri de Abur

Ansamblurile de furtunuri de abur, compuse din furtunuri, fitinguri, cuplaje și coliere, sunt omniprezente în sectoare industriale diverse. Iată câteva dintre cele mai comune și critice aplicații:

• Curățarea cu Abur: Utilizate în fabrici, spitale și bucătării industriale pentru sterilizarea și degresarea suprafețelor și echipamentelor. Aburul de înaltă temperatură distruge bacteriile și dizolvă grăsimile eficient.
• Încălzirea cu Abur: Sistemele de abur sunt folosite pentru a transfera căldura în procese industriale, cum ar fi în industria alimentară, chimică sau textilă, unde menținerea unei temperaturi constante este vitală.
• Spălări Industriale (Washdowns): În industriile unde igiena este esențială, cum ar fi prelucrarea alimentelor sau farmaceutice, aburul sub presiune este folosit pentru spălări complete, asigurând curățenia și dezinfectarea.
• Aplicații cu Fluide Petroliere și Chimice: Datorită rezistenței lor la temperaturi și presiuni ridicate, precum și la coroziune (în funcție de material), aceste ansambluri sunt ideale pentru transportul unor substanțe agresive în condiții de siguranță maximă.

Materiale și Durabilitate

Durabilitatea și siguranța fitingurilor, cuplajelor și colierelor pentru abur depind în mare măsură de materialele din care sunt fabricate. Având în vedere mediul de operare extrem, materialele trebuie să fie rezistente la coroziune, la temperaturi ridicate și la presiuni constante. Cele mai comune materiale includ:

• Oțel Inoxidabil: Excelent pentru rezistența la coroziune și la temperaturi ridicate, fiind preferat în aplicații alimentare, farmaceutice și chimice.
• Alamă: O opțiune economică, cu bună rezistență la coroziune pentru anumite medii, dar cu o limită de temperatură mai scăzută comparativ cu oțelul inoxidabil.
• Oțel Carbon: Utilizat pentru aplicații generale, dar necesită un strat protector pentru a preveni coroziunea.
• Alte Aliaje: Pentru aplicații extrem de solicitante, pot fi folosite aliaje speciale, rezistente la temperaturi și presiuni excepționale.

Etanșările (garniturile) folosite în cuplajele ground-joint sunt, de asemenea, cruciale. Acestea trebuie să fie fabricate din materiale elastomere sau metalice care pot rezista la temperaturile aburului fără a se degrada sau a-și pierde proprietățile de etanșare. Un exemplu comun este PTFE (Teflon) sau grafitul pentru garnituri.

Importanța Selecției și Instalării Corecte

Alegerea componentelor potrivite și instalarea lor corectă sunt pași critici pentru a asigura siguranța și longevitatea oricărui sistem de abur. O selecție inadecvată sau o instalare neglijentă pot duce la scurgeri periculoase, avarii ale echipamentelor și, în cazuri extreme, la accidente grave. Iată câteva aspecte de luat în considerare:

• Presiunea de Lucru: Asigurați-vă că toate componentele (furtun, fiting, colier) sunt evaluate pentru presiunea maximă de operare a sistemului, cu o marjă de siguranță.
• Temperatura: Verificați dacă materialele pot rezista la temperatura maximă a aburului.
• Compatibilitate Chimică: În aplicațiile chimice sau petroliere, materialele trebuie să fie compatibile cu fluidele transportate pentru a preveni coroziunea sau degradarea.
• Dimensiune Corectă: Fitingurile și colierele trebuie să se potrivească perfect cu diametrul interior și exterior al furtunului.
• Instalare Profesională: Montajul trebuie realizat conform instrucțiunilor producătorului și standardelor de siguranță, folosind unelte adecvate și aplicând cuplul de strângere corect pentru coliere.

Tabel Comparativ: Tipuri de Cuplaje pentru Furtunuri de Abur

Pentru a înțelege mai bine diferențele, iată un tabel comparativ al principalelor tipuri de cuplaje menționate:

Întrebări Frecvente (FAQ)

Cât de des ar trebui inspectate ansamblurile de furtunuri de abur?

Ansamblurile de furtunuri de abur ar trebui inspectate vizual înainte de fiecare utilizare. O inspecție detaliată, care să includă verificarea integrității colierelor, fitingurilor și a stării generale a furtunului, ar trebui efectuată la intervale regulate, de obicei lunar sau trimestrial, în funcție de intensitatea utilizării și de condițiile de operare. Orice semn de uzură, coroziune, fisuri sau deformări necesită înlocuirea imediată a componentei sau a întregului ansamblu.

Pot fi reutilizate colierele pentru furtunuri de abur?

Reutilizarea colierelor nu este recomandată, în special în aplicațiile de înaltă presiune și temperatură, cum ar fi cele cu abur. Colierele sunt supuse unor forțe considerabile, iar materialul lor poate suferi oboseală sau deformare plastică în timpul strângerii inițiale. Reutilizarea poate compromite integritatea etanșării și poate duce la scurgeri periculoase. Este întotdeauna mai sigur și mai economic pe termen lung să utilizați coliere noi la fiecare reasamblare a furtunului.

Cum știu ce tip de colier să folosesc?

Alegerea tipului de colier depinde de mai mulți factori: tipul de fiting (barbetat, ground-joint), diametrul furtunului, presiunea și temperatura de lucru, și materialul furtunului. Pentru furtunurile de abur de înaltă presiune, sunt adesea recomandate colierele cu bandă (cum ar fi cele de tip Bandit) sau colierele cu două/trei șuruburi, care oferă o forță de strângere uniformă și robustă. Este esențial să consultați specificațiile producătorului furtunului și ale fitingurilor pentru a asigura compatibilitatea și performanța optimă.

Care sunt riscurile unei instalații incorecte?

Riscurile unei instalații incorecte sunt semnificative și pot include scurgeri de abur fierbinte, care pot provoca arsuri grave personalului, deteriorarea echipamentelor din apropiere din cauza temperaturii sau a umidității, pierderi de energie și eficiență, și chiar explozii în cazul unor cedări catastrofale sub presiune. O etanșare slabă poate duce, de asemenea, la pătrunderea aerului în sistem, afectând calitatea aburului și performanța generală a procesului.

Concluzie

Colierele, fitingurile și cuplajele pentru furtunuri de abur sunt mult mai mult decât simple piese de legătură; ele sunt garanții ale siguranței și eficienței în medii industriale solicitante. Înțelegerea rolului fiecărei componente, selectarea materialelor adecvate și respectarea strictă a procedurilor de instalare sunt esențiale pentru a preveni accidentele și a asigura o operare fiabilă a sistemelor de abur. Investiția în componente de calitate și în mentenanță preventivă nu este doar o cheltuială, ci o investiție în siguranța personalului și în continuitatea operațiunilor. Nu subestimați niciodată importanța unei conexiuni sigure și etanșe atunci când lucrați cu abur sub presiune.
