Ghid Complet: Tipuri de Fitinguri Tee pentru Conducte

În lumea complexă și dinamică a sistemelor de conducte, fiecare componentă joacă un rol crucial în asigurarea unui transport eficient și sigur al fluidelor. Printre aceste elemente fundamentale, fitingurile Tee ocupă un loc de cinste, fiind indispensabile pentru ramificarea sau combinarea fluxurilor. Numele lor, „Tee”, derivă cel mai probabil din asemănarea vizuală cu litera engleză „T”, o formă simplă, dar extrem de funcțională, care permite divizarea sau unirea curenților de fluid într-un mod controlat și precis.

Conceptul de bază al unui fiting Tee implică o conductă principală, adesea numită „Header”, și o ramificație, cunoscută simplu ca „Branch”. Este esențial de reținut că dimensiunea ramificației poate fi egală sau mai mică decât cea a conductei principale, dar niciodată mai mare. Această caracteristică fundamentală stă la baza primei clasificări majore a teurilor, pe care o vom explora în detaliu. Designul și fabricarea acestor componente respectă standarde stricte, cum ar fi ASME B16.9 sau ASME B16.11, garantând compatibilitatea și fiabilitatea în diverse aplicații industriale. De obicei, teurile sunt produse prin forjare, un proces care le conferă o rezistență și durabilitate sporită, esențiale pentru aplicațiile sub presiune.

În acest articol, vom pătrunde în profunzimea tipurilor de fitinguri Tee, analizând clasificările lor bazate pe dimensiunea ramificației și pe tipul conexiunii la capăt. Vom explora caracteristicile fiecărui tip, aplicațiile lor specifice și standardele care le guvernează, oferind o perspectivă completă asupra acestor elemente esențiale pentru orice sistem de conducte.

Clasificarea Fitingurilor Tee după Dimensiunea Ramificației

Unul dintre cele mai importante criterii de clasificare a fitingurilor Tee se referă la relația dintre diametrul conductei principale și cel al ramificației. Această distincție dă naștere la două categorii principale:

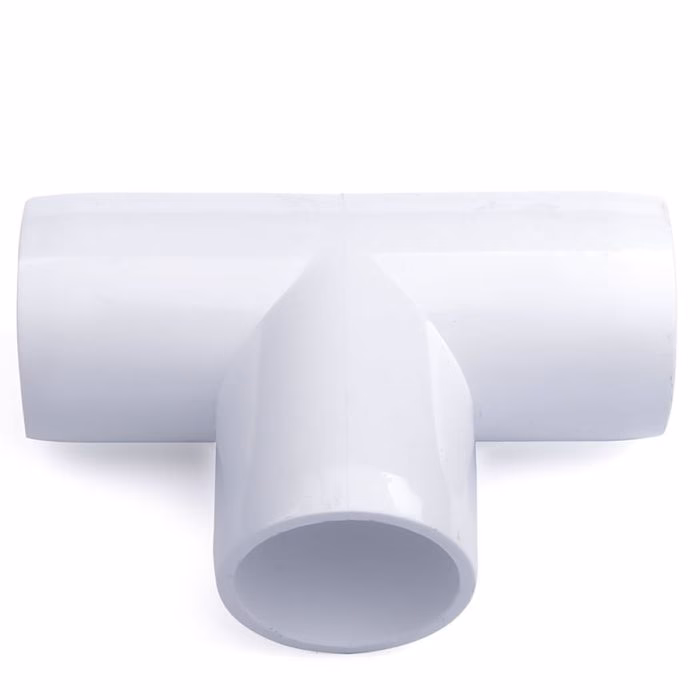

Teu Egal (Equal Tee)

Așa cum sugerează și numele, un Teu Egal este un fiting la care diametrul ramificației este identic cu cel al conductei principale (run pipe). Acest tip de teu este utilizat atunci când este necesară o divizare a fluxului în două direcții, menținând aceeași capacitate de transport pe toate cele trei deschideri. Simplitatea sa constructivă și funcțională îl face o alegere populară pentru o gamă largă de aplicații, de la rețele de apă la sisteme complexe din industria chimică sau energetică. Standardul dimensional aplicabil pentru teurile egale este adesea ASME B16.9, asigurând interschimbabilitatea și conformitatea în industrie.

Teu Reductor (Reducing Tee)

Spre deosebire de teul egal, Teul Reductor are o ramificație cu un diametru mai mic decât cel al conductei principale. Acest tip de fiting este indispensabil atunci când este necesară o reducere a dimensiunii conductei pe ramificație, fie pentru a adapta sistemul la un echipament mai mic, fie pentru a controla presiunea sau debitul. Există, totuși, anumite limitări în ceea ce privește dimensiunea minimă a ramificației. De exemplu, un teu reductor de 16 inch nu este disponibil cu o ramificație de 4 inch, dar poate fi găsit cu o ramificație de 6 inch. O regulă generală în industrie este că teurile reductoare sunt fabricate până la o dimensiune a ramificației care este cu o singură mărime mai mică decât jumătate din dimensiunea conductei părinte, această regulă fiind valabilă până la diametrul de 28 inch. Aceste limitări sunt impuse de considerente de fabricație, rezistență materială și eficiență a fluxului. Utilizarea unui teu reductor adecvat este crucială pentru a evita pierderile de presiune inutile sau turbulențele excesive în sistem.

Clasificarea Fitingurilor Tee după Tipul Conexiunii la Capăt

Pe lângă clasificarea bazată pe dimensiunea ramificației, fitingurile Tee sunt diferențiate și prin modul în care se conectează la celelalte componente ale sistemului de conducte. Alegerea tipului de conexiune depinde de presiunea și temperatura de operare, tipul de fluid, cerințele de mentenanță și standardele specifice ale aplicației.

Teuri Sudate cu Manșon (Socket Welded Tees)

Aceste teuri sunt, de regulă, forjate și sunt utilizate pentru conducte cu diametre de până la 2 inch (și, în practică, adesea până la 1 1/2 inch) în aplicații unde conexiunile sudate cu manșon sunt permise. Avantajul principal al acestui tip de conexiune este rezistența și etanșeitatea excelentă, făcându-le potrivite pentru sisteme sub presiune înaltă sau cu fluide periculoase. Standardul dimensional aplicabil este ASME B16.11, iar standardele de material și de rating sunt similare cu cele pentru coturile sudate cu manșon. Deși oferă o conexiune robustă, necesită sudare, ceea ce implică un anumit nivel de calificare și echipament specific.

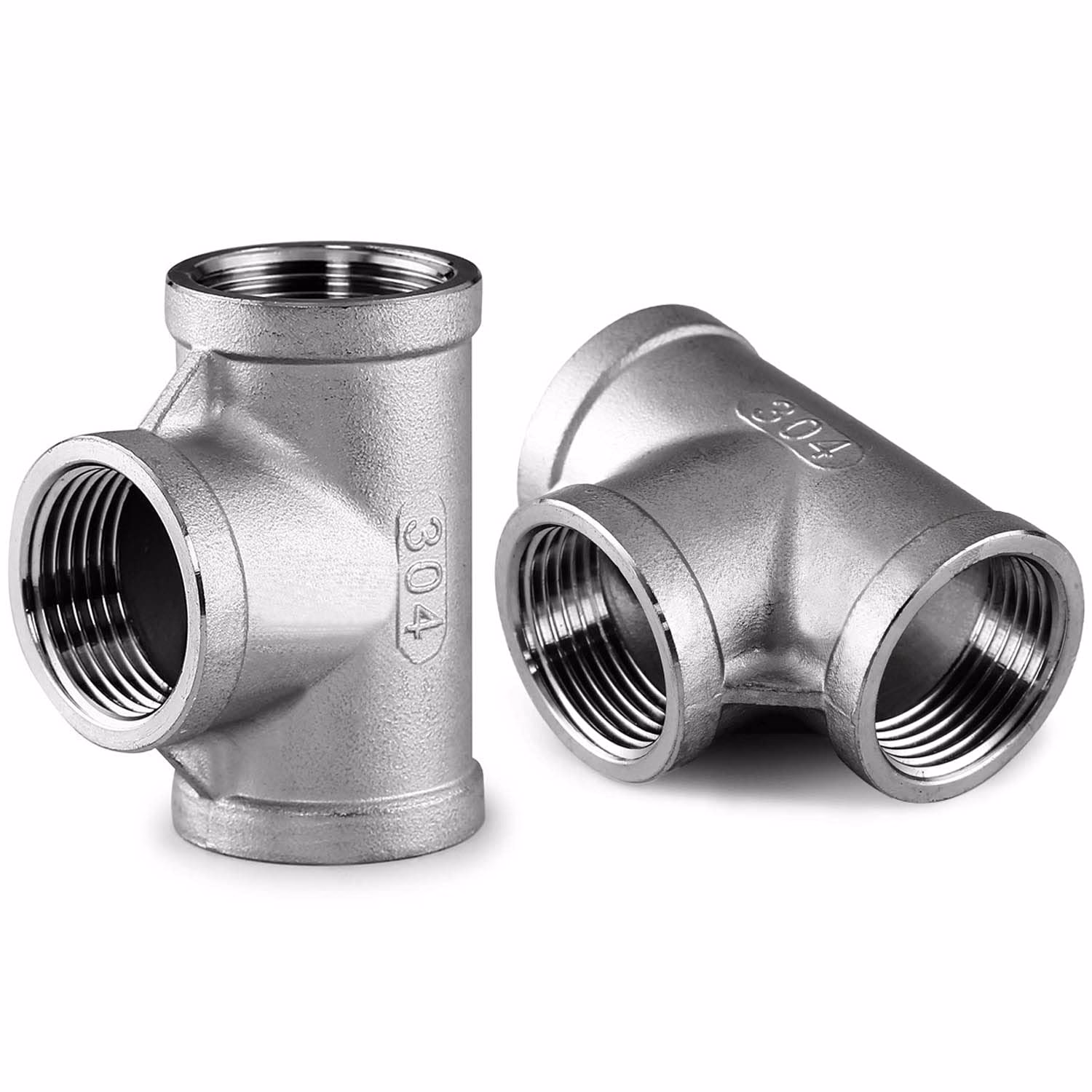

Teuri Filetate (Screwed-End Tees)

Teurile filetate sunt utilizate în principal pentru sisteme de conducte de dimensiuni mai mici, unde presiunile și temperaturile de operare sunt moderate și unde este necesară o anumită flexibilitate în asamblare și dezasamblare. Conexiunea se realizează prin înfiletarea capetelor teului pe conducte sau alte fitinguri filetate. Utilizarea lor, inclusiv ratingul de presiune, standardele dimensionale și de material, sunt identice cu cele aplicabile coturilor filetate. Sunt ideale pentru instalații temporare sau pentru sisteme care necesită modificări frecvente, dar nu sunt recomandate pentru aplicații cu vibrații puternice sau presiuni extrem de ridicate, unde etanșeitatea ar putea fi compromisă.

Teuri Sudate Cap la Cap (Butt Welding Tees)

Acestea sunt, probabil, cele mai comune și versatile tipuri de teuri, utilizate pe scară largă în sistemele de conducte de presiune mari. Standardul dimensional aplicabil pentru teurile sudate cap la cap, atât egale cât și reductoare, este ANSI B16.9. Sunt disponibile într-o gamă foarte largă de dimensiuni, de la 1/2 inch până la 48 inch, acoperind astfel majoritatea nevoilor industriale. Teurile reductoare sudate cap la cap sunt disponibile cu ramificații de până la o dimensiune mai mică decât jumătate din dimensiunea conductei principale (de exemplu, pentru o conductă principală de 8 inch, sunt disponibile teuri cu ramificații de 6, 5, 4 și 3 1/2 inch). Ratingul de presiune-temperatură și standardele de material sunt aceleași ca pentru coturile sudate cap la cap. Aceste teuri sunt utilizate, de obicei, pentru dimensiuni de 2 inch și mai mari, precum și în dimensiuni mai mici în servicii unde utilizarea îmbinărilor sudate cu manșon este interzisă. Conexiunile sudate cap la cap oferă o integritate structurală superioară și un flux neîngrădit, minimizând turbulențele și pierderile de presiune. Pentru sistemele de conducte sub presiune mare, software-ul de analiză a stresului, precum Caesar II, utilizează factori de intensificare a stresului (SIF) și de flexibilitate pentru a calcula comportamentul teurilor, conform standardelor precum ASME B31J (care a înlocuit Appendix D din ASME B31.3).

Teuri Cu Flanșă (Flanged Tees)

Teurile cu flanșă sunt utilizate atunci când este necesară o conexiune care permite dezasamblarea ușoară a sistemului de conducte. Acestea sunt echipate cu flanșe la toate cele trei capete, permițând fixarea cu șuruburi de alte componente cu flanșă. Utilizarea lor, inclusiv ratingul de presiune și standardele dimensionale și de material, sunt aceleași ca pentru coturile cu flanșă. Sunt preferate în aplicații unde accesul pentru mentenanță, inspecție sau înlocuire rapidă este esențial, sau în sisteme care transportă fluide corozive care necesită curățare periodică. Deși oferă flexibilitate, conexiunile cu flanșă sunt adesea mai voluminoase și mai costisitoare decât cele sudate, și pot necesita o etanșare suplimentară (garnituri) pentru a preveni scurgerile.

Teuri Speciale: Teul Barred (Barred Tee)

Pentru sistemele de conducte, în special cele utilizate pentru transportul fluidelor pe distanțe lungi (pipeline systems), este folosit un tip special de teu, cunoscut sub numele de Teu Barred. Acesta este conceput cu bare interne care ghidează fluxul și previn acumularea de resturi sau pig-uri (dispozitive de curățare a conductelor) în ramificație, asigurând un flux continuu și neîngrădit în conducta principală. Este un exemplu excelent de soluție inginerească adaptată nevoilor specifice ale unei anumite industrii.

Dimensiuni Standardizate pentru Fitingurile Tee

Respectarea dimensiunilor standardizate este crucială pentru compatibilitatea și siguranța sistemelor de conducte. Standardele precum ASME B16.9 oferă tabele detaliate cu dimensiunile pentru diferite tipuri și mărimi de teuri, asigurând că componentele de la diverși producători se potrivesc perfect. Aceste dimensiuni includ diametrul exterior la teșit (D), distanța de la centru la capăt (C) și distanța de la centru la centru (M), așa cum sunt ilustrate în nomenclaturi standardizate (deși nu putem include imagini aici, conceptul este universal în industria de profil).

Tabel de Dimensiuni pentru Teuri Egale (Conform ASME B16.9)

Următorul tabel prezintă dimensiunile standard pentru teurile egale conform ASME B16.9:

Există, de asemenea, tabele similare și pentru dimensiunile teurilor reductoare, care detaliază combinațiile posibile de diametre pentru ramificație în funcție de diametrul conductei principale. Acestea sunt la fel de importante pentru proiectarea și achiziția corectă a fitingurilor.

Întrebări Frecvente (FAQ) despre Fitingurile Tee

Ce este un „Header” și o „Ramificație” într-un sistem Tee?

„Header” se referă la conducta principală prin care trece fluxul de fluid, iar „Ramificația” (sau „Branch”) este calea secundară care se desprinde din conducta principală sau se unește cu aceasta. Diametrul ramificației este întotdeauna egal sau mai mic decât cel al header-ului.

De ce nu se fabrică teuri reductoare prea mici (ex: 16″x4″)?

Fabricarea teurilor reductoare cu o ramificație extrem de mică în comparație cu conducta principală ar putea compromite integritatea structurală, ar crea turbulențe excesive și pierderi de presiune semnificative, și ar fi dificil de produs eficient. Există limitări de dimensiune pentru a asigura performanța optimă și siguranța.

Care este cel mai comun tip de teu folosit în conducte de presiune mari?

Teurile sudate cap la cap (Butt Welding Tees) sunt cel mai frecvent utilizate în sistemele de conducte de presiune mare, datorită rezistenței superioare a îmbinării sudate, a fluxului neîngrădit și a disponibilității într-o gamă largă de dimensiuni.

Ce standarde guvernează designul teurilor?

Designul și dimensiunile teurilor sunt guvernate de standarde internaționale, cum ar fi ASME B16.9 pentru teuri sudate cap la cap și ASME B16.11 pentru teuri sudate cu manșon și filetate. Aceste standarde asigură uniformitatea și siguranța în industrie.

Ce este un teu „Barred”?

Un teu „Barred” este un tip special de teu utilizat în sistemele de conducte (pipeline systems) care conține bare interne. Aceste bare sunt concepute pentru a ghida fluxul și a preveni intrarea pig-urilor (dispozitive de curățare sau inspecție a conductelor) în ramificație, asigurând trecerea lor lină prin conducta principală.

Pot fi folosite teurile filetate pentru aplicații de înaltă presiune?

În general, teurile filetate nu sunt recomandate pentru aplicații de înaltă presiune sau temperatură ridicată, deoarece conexiunile filetate sunt mai predispuse la scurgeri sub solicitări extreme. Pentru astfel de aplicații, sunt preferate teurile sudate (cu manșon sau cap la cap) sau cele cu flanșă.

Concluzie

Fitingurile Tee sunt elemente cruciale în infrastructura oricărui sistem de conducte, permițând o flexibilitate și o funcționalitate esențială în gestionarea fluxurilor de fluide. De la simplul Teu Egal, la complexitatea Teului Reductor și la diversitatea tipurilor de conexiuni – sudate cu manșon, filetate, sudate cap la cap și cu flanșă – fiecare variantă este proiectată pentru a îndeplini cerințe specifice ale aplicațiilor industriale. Înțelegerea profundă a acestor tipuri, a standardelor care le guvernează și a contextului lor de utilizare este vitală pentru ingineri, tehnicieni și oricine este implicat în proiectarea, instalarea sau mentenanța sistemelor de conducte. Alegerea corectă a fitingului Tee nu doar optimizează performanța sistemului, ci contribuie și la siguranța și durabilitatea acestuia pe termen lung.
