Conexiuni Filetate: Ghidul Complet pentru Conducte

În lumea complexă a sistemelor de conducte și instalații, alegerea componentelor potrivite este crucială pentru funcționarea eficientă și sigură. Printre cele mai vechi și, totuși, cele mai răspândite metode de conectare a țevilor se numără utilizarea fitingurilor filetate. Aceste componente ingenioase sunt coloana vertebrală a nenumăratelor sisteme, de la instalațiile sanitare rezidențiale la rețelele industriale complexe. Dar ce sunt exact fitingurile filetate și cum funcționează ele pentru a asigura o conexiune fiabilă? Acest ghid detaliat vă va purta prin universul fitingurilor filetate, explicând tipurile, aplicațiile, avantajele și dezavantajele lor, pentru a vă ajuta să înțelegeți dacă acestea sunt soluția ideală pentru proiectul dumneavoastră.

Ce sunt Fitingurile Filetate și Cum Funcționează?

Fitingurile filetate sunt componente mecanice esențiale, concepute pentru a uni țevi, supape și alte elemente ale unui sistem de conducte prin intermediul unor conexiuni cu filet. Principiul lor de funcționare este simplu, dar eficient: un filet exterior (masculin) de pe o țeavă sau un fiting se înșurubează într-un filet interior (feminin) de pe un alt fiting sau componentă. Această metodă permite o asamblare ușoară și o dezasamblare rapidă, fără a necesita sudură sau unelte specializate, ceea ce le face o alegere excelentă pentru sistemele care ar putea necesita întreținere sau ajustări regulate.

Conexiunile filetate reprezintă una dintre cele mai vechi metode de realizare a îmbinărilor de țevi. Popularitatea lor persistentă se datorează simplității, versatilității și cost-eficienței. Ele sunt proiectate în special pentru sisteme de conducte cu presiune mică spre medie, fiind utilizate pe scară largă în aplicații precum instalațiile sanitare, sistemele de irigații și diverse procese industriale.

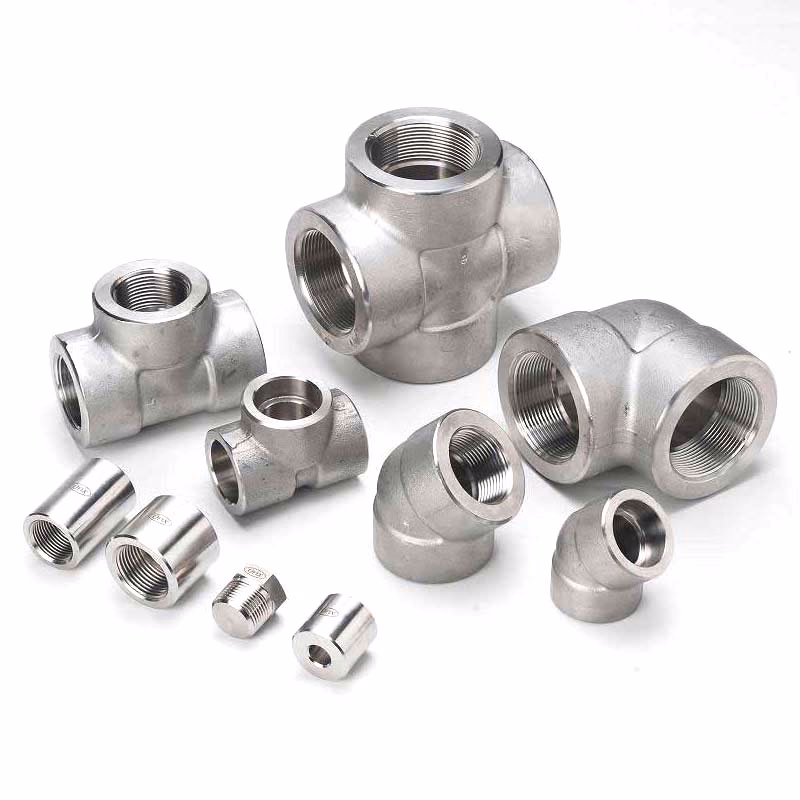

Tipuri Comune de Fitinguri Filetate

Există o varietate largă de fitinguri filetate, fiecare având un scop specific în cadrul unui sistem de conducte. Cunoașterea acestora este fundamentală pentru a proiecta și instala corect orice rețea.

Curburi Filetate (Coturi)

Coturile filetate sunt folosite pentru a schimba direcția fluxului în țeavă. Cele mai comune unghiuri sunt de 45 de grade și 90 de grade. Aceste fitinguri sunt indispensabile pentru sistemele care necesită viraje strânse sau ajustări în spații restrânse, permițând adaptarea traseului conductei la configurația spațiului disponibil.

Teuri Filetate (Ramificații)

Teurile filetate permit crearea de ramificații într-un sistem de conducte. Ele au, de obicei, o intrare și două ieșiri (sau invers), fiind ideale pentru divizarea sau combinarea fluxului de lichide sau gaze. Există teuri egale, unde toate cele trei deschideri au același diametru, și teuri reductoare, unde ramificația are un diametru mai mic decât conducta principală.

Cuplaje Filetate (Mufă de Legătură)

Cuplajele sunt fitinguri drepte, proiectate pentru a conecta două țevi de același diametru. Sunt simple și extrem de eficiente pentru a extinde lungimea unui sistem de conducte, oferind o conexiune directă și sigură.

Reductoare Filetate

Reductoarele sunt utilizate pentru a conecta țevi de diametre diferite. Ele sunt esențiale atunci când fluxul sistemului trebuie să tranziteze între țevi de dimensiuni variate, asigurând o performanță lină și o tranziție optimă a presiunii și debitului.

Capace și Dopuri Filetate

Capacele și dopurile servesc ca sigilii de capăt pentru o țeavă sau un fiting. Capacele se potrivesc peste capătul țevii pentru a o închide, în timp ce dopurile se înșurubează într-un fiting deschis pentru a opri fluxul. Sunt cruciale pentru izolarea secțiunilor de sistem sau pentru testarea presiunii.

Cruci Filetate

Fitingurile în cruce au patru deschideri filetate și sunt utilizate, de obicei, în sistemele unde este necesară divizarea fluidului în mai multe direcții. Ele sunt ideale pentru crearea de intersecții de flux de fluid sau gaze, permițând două ramificații de 90 de grade față de conducta principală.

Unioare Filetate

Unioarele sunt un tip special de cuplaj care permite deconectarea ușoară a țevilor sau fitingurilor fără a fi necesară rotirea întregii conducte. Ele sunt compuse din trei elemente interconectate și sunt de neprețuit în sistemele unde se anticipează o întreținere sau o înlocuire frecventă. Unioarele sunt disponibile în diverse configurații, inclusiv male-to-female și female-to-female.

Adaptoare Filetate

Adaptoarele sunt fitinguri versatile utilizate pentru a conecta diferite tipuri de țevi sau fitinguri, cum ar fi tranziția de la conexiuni filetate la alte metode de îmbinare (ex: sudură). Ele oferă flexibilitate maximă în proiectarea sistemelor.

Bușe Filetate

Bușele filetate au, de obicei, capete hexagonale și sunt folosite pentru a uni țevi filetate de dimensiuni diferite, acționând ca un reductor compact. Ele permit o reducere de dimensiune într-un spațiu minim.

Aplicații Vaste ale Fitingurilor Filetate

Datorită versatilității și ușurinței de instalare, fitingurile filetate sunt utilizate într-o multitudine de sectoare și aplicații:

• Sisteme de Instalații Sanitare: Sunt utilizate pe scară largă în sistemele de apă și gaz din clădirile rezidențiale și comerciale, de la conductele principale până la punctele de utilizare.
• Sisteme de Irigații: Simplitatea lor le face o alegere excelentă pentru rețelele agricole de irigații și sistemele de aspersoare, unde modificările și extinderile sunt frecvente.
• Sisteme HVAC: Sistemele de încălzire, ventilație și aer condiționat se bazează adesea pe diverse tipuri de fitinguri filetate pentru flexibilitate și conexiuni sigure.
• Conducte de Petrol și Gaze: Deși nu sunt folosite pentru presiuni foarte înalte, joacă un rol cheie în conectarea conductelor pentru secțiunile de joasă presiune din câmpurile petroliere și de gaze.
• Sisteme de Protecție Împotriva Incendiilor: Sunt preferate în sistemele de sprinklere, unde modificările și reparațiile pot fi comune, datorită ușurinței de montare și demontare.
• Sisteme de Producție Industrială: Sunt adesea utilizate în fabrici pentru sistemele de transport de substanțe chimice sau fluide care operează sub presiune moderată.

Avantajele Fitingurilor Filetate

Alegerea fitingurilor filetate aduce cu sine o serie de beneficii semnificative, care le justifică popularitatea:

• Instalare și Demontare Ușoară: Fitingurile filetate pot fi instalate rapid, fără a necesita unelte avansate sau căldură ridicată (sudare). Acest lucru le face potrivite pentru proiectele care necesită simplitate și flexibilitate.
• Soluție Cost-Eficientă: Comparativ cu conexiunile sudate sau cu flanșe, fitingurile filetate tind să fie mai accesibile și necesită mai puțin timp de pregătire, reducând costurile generale ale proiectului.
• Flexibilitate în Întreținere: Deoarece fitingurile filetate pot fi dezasamblate cu ușurință, ele permit întreținere, reparații și înlocuiri frecvente fără a perturba întregul sistem, minimizând timpul de nefuncționare.
• Conexiuni Etanșeitate la Scurgeri: Atunci când sunt instalate corect, adesea în combinație cu bandă de etanșare pentru filet (bandă de teflon) sau compus de etanșare, conexiunile filetate creează îmbinări fiabile, rezistente la scurgeri.
• Compatibilitate cu Materiale Multiple: Fitingurile filetate sunt disponibile într-o varietate de materiale, inclusiv oțel, oțel inoxidabil, alamă și plastic, ceea ce le face adaptabile la numeroase proiecte și medii, inclusiv cele corozive.
• Gamă Largă de Dimensiuni: De la conducte cu diametru mic pentru instalații sanitare casnice la sisteme industriale mai mari, fitingurile filetate sunt disponibile într-o gamă largă de dimensiuni pentru a satisface nevoile specifice ale proiectului.
• Reutilizabilitate: Multe fitinguri filetate pot fi refolosite în alte conducte sau aplicații, contribuind la economii de costuri și la sustenabilitate.

Dezavantajele Conexiunilor Filetate

Deși oferă numeroase avantaje, fitingurile filetate prezintă și anumite limitări de care trebuie să se țină cont:

• Nu sunt Potrivite pentru Aplicații la Presiuni și Temperaturi Ridicate: Sunt utilizate în principal pentru sisteme cu presiune mică spre medie și temperaturi moderate. La presiuni și temperaturi extreme, riscul de scurgeri crește.
• Sensibilitate la Coroziune: Filetele pot fi susceptibile la coroziune în medii agresive, ceea ce poate duce la deteriorarea îmbinării și la scurgeri în timp.
• Probleme de Scurgere la Schimbările de Temperatură: Fluctuațiile semnificative de temperatură pot provoca dilatarea și contracția materialelor, ducând la slăbirea etanșeității și potențiale scurgeri.
• Risc de Oboseală la Servicii Ciclice: În aplicațiile cu cicluri repetate de presiune sau temperatură, filetele pot suferi daune prin oboseală, compromițând integritatea conexiunii.
• Rezistență Mai Mică Comparativ cu Sudura: Din punct de vedere mecanic, o îmbinare filetată este, în general, mai puțin rezistentă decât o îmbinare sudată, fiind mai puțin adecvată pentru sarcini mecanice grele sau vibrații intense.

Standarde și Materiale pentru Fitingurile Filetate

Calitatea și performanța fitingurilor filetate sunt reglementate de diverse standarde industriale, asigurând compatibilitatea și siguranța. Standardul american ASME B1.20.1, de exemplu, servește ca standard dimensional pentru filetele conice de țevi, specificând numărul de filete pe inch, diametrul pasului și lungimile normale de angajare pentru toate diametrele țevilor.

Fitingurile filetate din oțel sunt fabricate prin forjare și sunt disponibile în diverse tipuri de filet, cum ar fi NPT, BSPP, BSPT, PF, PT și MPT. Deși sunt utilizate preponderent pentru țevi cu diametru mic (NPS 2 sau mai puțin), se găsesc și în dimensiuni de până la 4 inci (NPS 4) pentru anumite aplicații.

Standardul ASME B16.11 clasifică fitingurile filetate în clase de presiune: Clasa 2000, 3000 și 6000. Alegerea clasei depinde de cerințele de presiune și temperatură ale sistemului. Materialele comune din care sunt fabricate includ:

• Oțel Carbon (A-105)
• Oțel Aliat (A-182)
• Oțel Inoxidabil (A-182)
• Oțel cu Aliaj Scăzut (A-350)
• Oțel Inoxidabil Duplex
• Cupru Nichel

Recomandări ASME B31.3 pentru Conexiunile Filetate

Codul ASME B31.3, care reglementează conductele de proces, oferă recomandări specifice pentru utilizarea conexiunilor filetate, subliniind prudența în anumite condiții:

• Îmbinările filetate ar trebui evitate în medii corozive și erozive sau acolo unde pot apărea sarcini ciclice, din cauza riscului de deteriorare și scurgeri.
• Dispunerea conductelor care utilizează îmbinări filetate ar trebui să minimizeze stresul asupra îmbinărilor, acordând o atenție deosebită solicitărilor datorate dilatării termice și funcționării supapelor.
• Componentele filetate de natură specială care nu sunt supuse sarcinii externe de moment, cum ar fi puțurile de termometru, pot fi utilizate în condiții ciclice severe, deoarece nu sunt supuse acelorași tipuri de solicitări.

Fitinguri Filetate vs. Fitinguri Sudate cu Manșon (Socket Welded)

Pentru a înțelege mai bine locul fitingurilor filetate în ingineria conductelor, este utilă o comparație cu fitingurile sudate cu manșon, o altă metodă comună de îmbinare a țevilor mici:

Întrebări Frecvente (FAQ)

Pentru a clarifica și mai mult aspectele legate de fitingurile filetate, iată răspunsuri la câteva întrebări comune:

Ce sunt fitingurile filetate?

Fitingurile filetate sunt componente mecanice utilizate pentru a conecta țevi și alte elemente în sisteme de conducte prin intermediul unor conexiuni cu șuruburi (filet). Ele permit o asamblare și dezasamblare ușoară, fără a necesita sudură.

Pentru ce tipuri de presiune sunt potrivite fitingurile filetate?

Sunt concepute și utilizate preponderent pentru sisteme de conducte cu presiuni scăzute până la medii. Nu sunt recomandate pentru aplicații cu presiuni și temperaturi foarte ridicate sau pentru servicii ciclice intense.

Pot fi refolosite fitingurile filetate?

Da, unul dintre avantajele majore ale fitingurilor filetate este reutilizabilitatea lor. Ele pot fi demontate și folosite în alte configurații sau proiecte, contribuind la economii de costuri și la reducerea deșeurilor.

Sunt conexiunile filetate etanșe la scurgeri?

Atunci când sunt instalate corect și, de obicei, în combinație cu un material de etanșare (cum ar fi banda de teflon sau compusul de etanșare pentru filet), conexiunile filetate pot crea îmbinări foarte fiabile și etanșeitate la scurgeri pentru aplicațiile pentru care sunt destinate.

De ce sunt fitingurile filetate preferate în anumite aplicații față de sudură?

Sunt preferate datorită ușurinței și rapidității instalării, costului mai redus, flexibilității în întreținere și posibilității de demontare și reutilizare. Sunt ideale pentru sisteme unde modificările sunt frecvente sau unde sudura nu este practică sau permisă.

Gânduri Finale

Fitingurile filetate sunt o parte indispensabilă a sistemelor moderne de conducte, oferind o soluție fiabilă, cost-eficientă și versatilitate pentru conectarea țevilor. Ușurința lor de instalare, reutilizabilitatea și durabilitatea le transformă într-o opțiune de referință în industrii diverse, de la instalații sanitare și construcții, până la irigații. Înțelegerea profundă a tipurilor și caracteristicilor lor vă va permite să alegeți soluția optimă pentru orice proiect, asigurând integritatea și eficiența pe termen lung a sistemului dumneavoastră.
