Puterea și Capacitatea TRX-urilor în Rețele GSM

În lumea complexă a telecomunicațiilor mobile, un element fundamental care asigură funcționarea optimă a rețelelor GSM este Transceiver-ul, cunoscut pe scurt ca TRX. Acesta este inima oricărei celule de telefonie mobilă, responsabil pentru transmiterea și recepția semnalelor radio. Dar câtă putere poate gestiona un TRX și cum influențează diversele configurații capacitatea unei rețele? Aceste întrebări sunt esențiale pentru inginerii de rețea și pentru oricine dorește să înțeleagă mai bine mecanismele din spatele apelurilor și datelor noastre mobile. Ne vom aprofunda în detalii tehnice, vom explora factorii cheie care determină performanța TRX-urilor și vom demistifica modul în care se realizează planificarea capacității pentru a asigura o experiență de utilizator fluidă și de încredere.

Capacitatea de Putere a TRX-urilor: Câți Wați Poate Suporta un TRX?

Unul dintre aspectele critice în proiectarea și operarea unei rețele GSM este înțelegerea limitelor de putere ale echipamentelor. În cazul TRX-urilor, puterea de ieșire este un factor determinant pentru aria de acoperire și calitatea semnalului. Să luăm exemplul unității ZTE Magic RRU (Remote Radio Unit), care este un echipament modern și eficient. Această unitate este proiectată cu 6 porturi, la care pot fi conectate până la 3 amplificatoare de putere (PA - Power Amplifiers).

Fiecare amplificator de putere (PA) este capabil să suporte o putere maximă de 80 Wați. Această putere este distribuită uniform între toate TRX-urile conectate la acel PA, care la rândul său este asociat cu un sector sau o celulă specifică. Pentru a asigura o performanță stabilă și o acoperire adecvată, există o putere minimă recomandată per TRX, care este de 20 Wați. Această valoare minimă este crucială pentru a garanta că fiecare canal radio are suficientă putere pentru a menține o conexiune fiabilă cu dispozitivele utilizatorilor, chiar și la distanțe mai mari de stația de bază sau în condiții de semnal mai slabe.

Pornind de la aceste date, putem calcula numărul maxim de TRX-uri care pot fi configurate pe un singur PA sau sector. Dacă un PA oferă 80 de Wați și fiecare TRX necesită minim 20 de Wați, atunci un singur PA poate susține maximum 80 W / 20 W = 4 TRX-uri. Această limitare este fundamentală în procesul de configurare a stațiilor de bază. Prin urmare, pentru un site cu trei sectoare, o configurație de tipul 444 (adică 4 TRX-uri per sector) este considerată optimă și realizabilă, asigurând o distribuție echilibrată a puterii și o acoperire eficientă în toate direcțiile.

Configurația TRX și Cerințele de Transmisie

Capacitatea de transmisie a unui TRX nu depinde doar de puterea sa fizică, ci și de o multitudine de factori software și de configurație a rețelei. Acești factori influențează direct lățimea de bandă necesară și, implicit, numărul de TRX-uri care pot fi gestionate eficient de infrastructura de transport a rețelei. Înțelegerea acestor variabile este vitală pentru optimizarea performanței rețelei și pentru asigurarea unei experiențe de utilizare superioare.

Printre cei mai importanți factori care influențează cerințele de transmisie ale unui TRX se numără:

• Schema de Codare (Coding Scheme): Aceasta se referă la modul în care datele sunt codificate și modulate pentru transmisie. O schemă de codare superioară, cum ar fi MCS-9 (Modulation and Coding Scheme 9), oferă rate de date mai mari, dar în același timp necesită o lățime de bandă de transmisie mai mare. Pe măsură ce cererea de date crește, operatorii tind să utilizeze scheme de codare mai avansate, ceea ce pune presiune suplimentară pe infrastructura de transport.
• Numărul de configurații PDCH (Packet Data Channel) Statice și Dinamice: PDCH-urile sunt canale utilizate pentru transmisia de date în rețelele GSM. Configurația acestora (câte sunt statice, câte sunt dinamice) influențează alocarea resurselor și, implicit, necesarul de transmisie. Canalele dinamice permit o utilizare mai flexibilă a resurselor în funcție de cerere, dar pot adăuga complexitate în managementul traficului.
• Utilizarea Half Rate (Jumătate de Rată): Această funcție permite compresia vocii, reducând lățimea de bandă necesară pentru un apel vocal. Utilizarea 100% Half Rate înseamnă că toate apelurile vocale sunt transmise folosind această compresie, ceea ce eliberează resurse și permite acomodarea mai multor utilizatori pe aceeași infrastructură. Deși poate reduce ușor calitatea vocii, este o metodă eficientă de creștere a capacității.

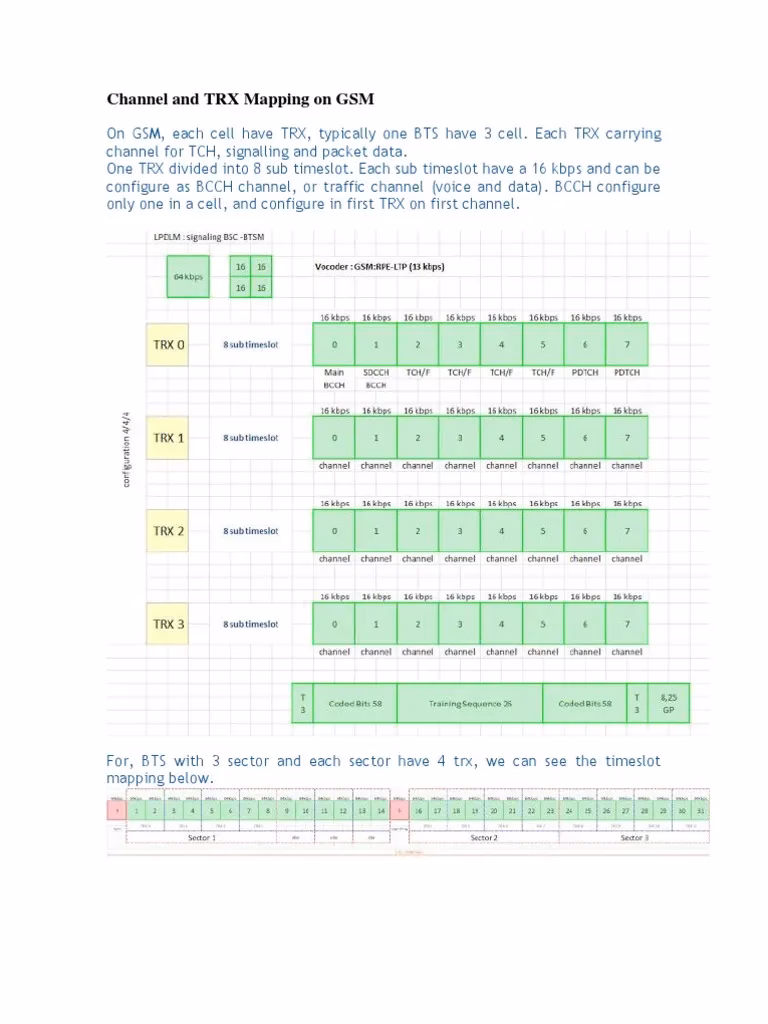

Pentru a ilustra impactul acestor factori, să luăm un exemplu concret: un site cu o configurație 444 (4 TRX-uri per sector pe 3 sectoare), având 2 canale PDCH statice și 4 canale PDCH dinamice per celulă, cu o utilizare de 100% a Half Rate și o medie de MCS6 pentru schemele de codare. Într-un astfel de scenariu, întreaga configurație poate fi suportată de un singur E1 (o linie de transmisie digitală cu o capacitate de 2.048 Mbps). Acest exemplu demonstrează cum o combinație inteligentă de hardware și configurații software poate optimiza utilizarea resurselor de transmisie și poate maximiza eficiența rețelei.

Planificarea Capacității în Rețelele GSM

Planificarea capacității în rețelele GSM este un proces complex și continuu, esențial pentru a asigura că rețeaua poate satisface cererea de servicii a utilizatorilor, atât în prezent, cât și în viitor. Aceasta implică nu doar adăugarea de echipamente noi, ci și optimizarea celor existente și anticiparea creșterilor de trafic. Scopul principal este de a oferi o calitate a serviciilor (QoS) excelentă, minimizând blocajele și întârzierile, în timp ce se optimizează costurile operaționale.

Procesul de planificare a capacității ia în considerare o serie de aspecte, incluzând:

• Estimarea Traficului: Analiza datelor istorice de trafic și prognoza creșterilor viitoare, atât pentru voce, cât și pentru date. Factori precum evenimentele speciale, tendințele de utilizare a aplicațiilor și creșterea numărului de abonați sunt cruciali.
• Acoperirea și Calitatea Semnalului: Asigurarea că semnalul este suficient de puternic în zonele dorite și că nu există zone moarte. Aceasta implică plasarea strategică a stațiilor de bază și optimizarea parametrilor de putere ai TRX-urilor.
• Utilizarea Eficientă a Resurselor: Optimizarea alocării canalelor radio (TRX-uri, ARFCN-uri), implementarea de funcții precum Half Rate și Hopping-ul de Frecvență (SFH), pentru a maximiza numărul de utilizatori deserviți cu resursele disponibile.
• Infrastructura de Transport: Asigurarea unei capacități suficiente de backhaul (legăturile de la stațiile de bază la rețeaua centrală), fie că este vorba de linii E1/T1, fibră optică sau legături radio.
• Redundanța și Fiabilitatea: Proiectarea rețelei pentru a fi rezistentă la defecțiuni, prin implementarea de redundanță la nivel de echipament și legături de transport.

O planificare eficientă a capacității nu doar că îmbunătățește experiența utilizatorului, dar contribuie și la reducerea cheltuielilor de capital și operaționale, evitând investițiile inutile în echipamente sau, dimpotrivă, deficitele de capacitate care ar duce la pierderea de clienți.

TRX-uri și Saltul de Frecvență (SFH): O Analiză Detaliată

Saltul de Frecvență (SFH - Slow Frequency Hopping) este o tehnică fundamentală în rețelele GSM, concepută pentru a îmbunătăți calitatea semnalului, a crește capacitatea rețelei și a reduce interferențele. Prin schimbarea rapidă a frecvenței pe care este transmis un semnal, SFH atenuează efectele fading-ului (variațiile de putere a semnalului datorate obstacolelor) și distribuie uniform interferența pe mai multe canale, făcând-o mai puțin perceptibilă. Acest lucru se traduce printr-o calitate mai bună a apelurilor și o utilizare mai eficientă a spectrului radio.

Calculul capacității cu SFH poate fi destul de complex, dar principiile de bază sunt esențiale. Să considerăm un exemplu ipotetic, chiar dacă detaliile pot varia în funcție de implementarea specifică a rețelei:

Imaginați-vă că aveți la dispoziție 22 de canale ARFCN (Absolute Radio Frequency Channel Number) într-un anumit spectru. Dintre acestea, 10 ARFCN-uri sunt dedicate canalelor BCCH (Broadcast Control Channel), care sunt esențiale pentru controlul rețelei și nu pot fi folosite pentru hopping. De asemenea, trebuie să alocați un ARFCN pentru o bandă de gardă (Guard Band), pentru a preveni interferențele cu alte frecvențe. Astfel, numărul de ARFCN-uri disponibile pentru hopping este:

22 ARFCN-uri totale - 10 ARFCN-uri BCCH - 1 ARFCN Guard = 11 ARFCN-uri disponibile.

Pentru a determina capacitatea de hopping, se aplică un prag, de obicei în jurul valorii de 12%. Acest prag este o estimare a utilizării optime a resurselor și a toleranței la interferențe în sistemul de hopping. Aplicând acest prag la ARFCN-urile disponibile:

11 ARFCN-uri disponibile * 12% = aproximativ 1.3.

Acest număr, 1.3, reprezintă media TRX-urilor de hopping pe sector care pot fi suportate eficient. Deși pare un număr mic și non-întreg, el indică o medie statistică și o densitate optimă de TRX-uri per sector pentru a beneficia pe deplin de avantajele SFH fără a introduce interferențe excesive. Prin urmare, configurația maximă a stației de bază (BTS) ar trebui să fie de tipul 2/2/3. Aceasta înseamnă că, într-un site cu trei sectoare, un sector poate avea 2 TRX-uri, altul 2 TRX-uri și al treilea 3 TRX-uri, respectând media de 1.3 TRX-uri de hopping per sector și maximizând eficiența spectrală și capacitatea totală a stației de bază.

Întrebări Frecvente (FAQ)

Ce este un TRX în contextul rețelelor GSM?

Un TRX, sau Transceiver, este o componentă cheie a unei stații de bază GSM, responsabilă pentru transmiterea și recepția semnalelor radio. Fiecare TRX gestionează un anumit număr de canale de voce și date, fiind esențial pentru comunicarea dintre telefoanele mobile și rețea.

Ce înseamnă Half Rate în GSM și de ce este important?

Half Rate este o tehnologie de codare vocală utilizată în rețelele GSM care permite compresia semnalului vocal, reducând astfel lățimea de bandă necesară pentru un apel. Este importantă deoarece permite operatorilor să acomodeze un număr mai mare de apeluri pe aceeași capacitate de spectru radio, optimizând utilizarea resurselor rețelei.

Ce este un E1 și la ce servește în telecomunicații?

Un E1 este un standard european pentru linii de transmisie digitală, având o capacitate de 2.048 Mbps. Acesta este utilizat pe scară largă pentru a conecta stațiile de bază (BTS-uri) la controlerele stațiilor de bază (BSC-uri) și, mai departe, la rețeaua centrală, asigurând transportul traficului de voce și date.

De ce este importantă planificarea capacității într-o rețea GSM?

Planificarea capacității este crucială pentru a asigura că rețeaua poate gestiona volumul actual și viitor de trafic, menținând în același timp o calitate înaltă a serviciilor. Fără o planificare adecvată, rețeaua s-ar putea confrunta cu blocaje, întârzieri și o experiență slabă pentru utilizatori, ceea ce ar putea duce la pierderea de clienți.

Ce este SFH (Slow Frequency Hopping) și cum ajută la optimizarea rețelei?

SFH este o tehnică prin care frecvența de transmisie a unui TRX se schimbă rapid și continuu. Aceasta ajută la optimizarea rețelei prin atenuarea efectelor fading-ului, reducerea interferențelor și distribuirea uniformă a traficului pe mai multe frecvențe, ceea ce duce la o calitate mai bună a apelurilor și o utilizare mai eficientă a spectrului radio.

Care este puterea minimă recomandată per TRX și de ce?

Puterea minimă recomandată per TRX este de 20 Wați. Această valoare este crucială pentru a asigura că fiecare TRX are suficientă putere pentru a menține o conexiune fiabilă și stabilă cu dispozitivele utilizatorilor, garantând o acoperire adecvată și o calitate optimă a semnalului, chiar și în condiții de propagare mai puțin favorabile.

În concluzie, înțelegerea modului în care puterea este distribuită și gestionată la nivel de TRX, precum și a factorilor care influențează cerințele de transmisie și capacitate, este fundamentală pentru orice rețea GSM. De la puterea fizică a amplificatoarelor până la complexitatea schemelor de codare și a tehnicilor de hopping de frecvență, fiecare element joacă un rol vital în asigurarea unei rețele performante și eficiente. Planificarea strategică și optimizarea continuă a acestor parametri sunt cheia pentru a satisface cererea în creștere de servicii mobile și pentru a oferi o experiență de comunicare de neegalat.
