SDR-TRX vs. TRX DUO: Viitorul Radioamatorismului Digital

Lumea radioamatorismului este într-o continuă evoluție, iar apariția radiourilor definite software (SDR) a revoluționat modul în care pasionații interacționează cu undele radio. Aceste dispozitive versatile, care transformă o mare parte din funcționalitatea hardware într-un software flexibil, deschid noi orizonturi pentru experimentare, învățare și operare eficientă a modurilor digitale. În centrul acestei transformări se află două proiecte notabile care promit să facă tehnologia SDR mai accesibilă și mai adaptabilă: SDR-TRX și TRX DUO. Vom explora în detaliu aceste platforme, analizând filosofia din spatele lor, capacitățile tehnice și modul în care pot îmbogăți experiența oricărui radioamator, de la începător la expert.

SDR-TRX: Platforma Prototip pentru Moduri Digitale

SDR-TRX reprezintă mai mult decât un simplu echipament; este o platformă prototip hardware concepută pentru a facilita dezvoltarea unui transceiver cu costuri reduse, dedicat exclusiv modurilor digitale. Filosofia sa se bazează pe ideea de a oferi o cale accesibilă pentru radioamatorii care privesc hobby-ul ca pe o oportunitate de a experimenta, de a construi și de a înțelege propagarea radio în banda HF. Proiectul este special gândit pentru moduri precum FT8, JSTcall, WSPR, CW, care nu necesită amplificare liniară, spre deosebire de SSB.

Filosofie și Obiective de Design

Principalul obiectiv al SDR-TRX este să utilizeze un laptop sau un PC existent, împreună cu software mainstream (activ întreținut), pentru afișaj și pentru procesarea semnalului digital (DSP). Această abordare reduce semnificativ costurile, deoarece majoritatea radioamatorilor dețin deja un computer. Hardware-ul descris de proiect completează restul transceiverului, transformând PC-ul într-o stație radio digitală completă. Un alt aspect important al filosofiei este accesibilitatea economică, vizând chiar și radioamatorii din țările în curs de dezvoltare sau pe cei cu bugete limitate. Costul de fabricație al cinci plăci PCB la JLCPCB a fost de puțin peste 100 de dolari, demonstrând viabilitatea acestui obiectiv. De asemenea, proiectul servește ca o platformă educațională, demonstrând studenților etapele unui proiect de design electronic.

Arhitectura Tehnică a SDR-TRX

La baza SDR-TRX stă un set inteligent de componente și circuite, atent alese pentru a echilibra performanța cu costul. Diagrama bloc de bază arată cum acest SDR se interfațează cu un PC, transformând semnalele radio în date audio procesabile de software-ul de pe computer.

Oscilatorul Local și Exciterul

Un clon al Silicon Labs Si5351a, numit MS5351M, este utilizat ca oscilator local (LO) pentru convertorul de coborâre în cuadratura (QSD). Datele audio rezultate sunt trimise către PC, unde software-uri precum Quisk le demodulează și le transmit mai departe către WSJT-X sau Fldigi pentru decodare. Al treilea oscilator al MS5351M este folosit pentru a genera semnalele digitale în timpul transmisiei.

Emițătorul: Amplificatorul de Clasă E

Semnalul digital transmis, generat de MS5351M, este amplificat de un circuit de clasă E optimizat pentru banda de 20 de metri. Designul amplificatorului a pornit de la cel al DL2MAN și a fost simulat extensiv cu LTspice pentru a minimiza numărul de valori de condensatoare necesare de la JLCPCB, menținând în același timp o eficiență decentă, o putere de ieșire bună și o atenuare armonică excelentă. Simulațiile indică o atenuare armonică de aproximativ 50 dB, o putere de ieșire de aproximativ un watt și o eficiență de 75%. Un monitor de tensiune și curent I2C, INA219A, este inclus pentru a verifica ușor consumul de putere DC al amplificatorului de clasă E.

Receptorul: Designul QSD Tayloe

Receptorul utilizează un design QSD de tip Tayloe, folosind atât intrări inversoare, cât și non-inversoare. Acest design, deși nu este un amplificator complet diferențial, este eficient în amplificarea semnalului, cu un câștig inițial setat la aproximativ 20 între antenă și ieșirile I sau Q. Aceste semnale sunt apoi trimise către placa de sunet a PC-ului sau către un ADC integrat, un PCM1808. MS5351M generează semnale în fază și în cvadratură pentru mixerul analogic SN74CBT3253. Condensatorii de eșantionare și cei de feedback acționează ca filtre trece-jos, asigurând o filtrare eficientă a semnalului. Sunt disponibile două intrări de antenă (conectori BNC): una printr-un comutator de transmisie/recepție care utilizează filtrul amplificatorului de clasă E, și alta care ocolește filtrul, utilă pentru ascultarea pe benzi diferite de 20 de metri sau pentru teste comparative în lumea reală.

Circuitele de Control

Controlul SDR-ului se realizează prin intermediul software-ului de interfață de pe PC (ex. Quisk), care trimite date către SDR prin USB UART sau, opțional, prin Wi-Fi. Microcontrolerul ales este Raspberry Pi Pico sau Pico W (pentru Wi-Fi). Acesta controlează oscilatorul programabil MS5351M prin I2C, măsoară curentul și tensiunea amplificatorului de putere cu INA219 și citește datele ADC (PCM1808) prin I2S, transferându-le către PC pentru demodulare. Software-ul pentru Pico este în C++ și utilizează biblioteca de dezvoltare Arduino-Pico, fiind încă în curs de dezvoltare, reflectând natura de radio definit software a proiectului.

Placa de Circuit Imprimat (PCB)

PCB-ul SDR-TRX include puncte de testare și utilizează componente disponibile pe platforme precum JLCPCB. Aceasta explică mixul de componente 0603 și 0805, precum și utilizarea mai multor condensatoare de 120pF și 4.7nF în paralel. Există chiar și un decupaj pentru antena Wi-Fi, în cazul utilizării unui Pico W.

TRX DUO: O Alternativă Accesibilă la Red Pitaya

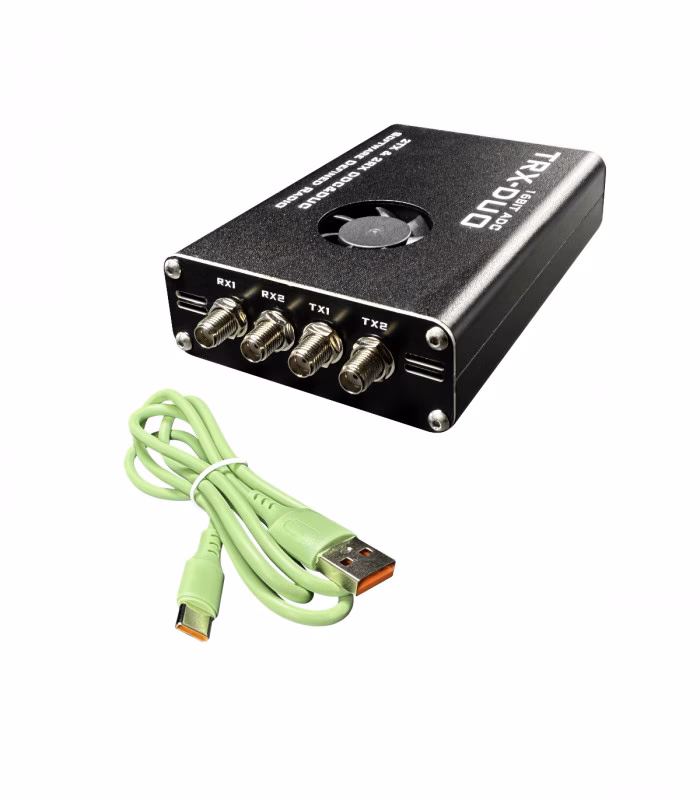

TRX DUO este un dispozitiv care a captat atenția comunității de radioamatori ca o alternativă semnificativ mai accesibilă la popularul Red Pitaya. Deși Red Pitaya este promovat ca un instrument de laborator electronic open-source, natura sa de radio definit software cu hardware de calcul integrat permite instalarea de software personalizat, transformându-l într-un SDR compatibil HPSDR, capabil de RX/TX. TRX DUO preia această funcționalitate și o oferă la un preț mult mai mic.

Preț și Specificații

Una dintre cele mai mari atracții ale TRX DUO este prețul său. În timp ce Red Pitaya SDRlab 122-16 se vinde oficial cu aproximativ 625 EUR/USD, TRX DUO poate fi găsit pe platforme precum Aliexpress la aproape jumătate de preț, în jur de 320 USD. Această diferență de preț îl face extrem de atractiv pentru amatorii care doresc performanțe similare fără a sparge banca.

Din punct de vedere tehnic, TRX DUO oferă specificații comparabile cu Red Pitaya. Are o gamă de acord de la 10 kHz la 60 MHz, un ADC pe 16 biți și două canale de recepție (2-RX) și două canale de transmisie (2-TX). Un avantaj major este prezența unui procesor ARM Cortex A9 și a unui SoC FPGA Xilinx Zynq 7010 integrate. Această putere de calcul încorporată înseamnă că software-ul de decodare poate rula direct pe dispozitiv, eliminând, în multe cazuri, necesitatea unui PC extern pentru procesarea semnalului, spre deosebire de SDR-TRX care se bazează pe un PC.

Utilizare și Limitări

Matt de la canalul de YouTube TechMinds a testat și recenzat recent TRX DUO, demonstrând capacitățile sale de recepție a semnalelor HF și utilizarea sa ca monitor WSPR pe 8 benzi. De asemenea, el a arătat cum se poate activa Wi-Fi-ul pe dispozitiv și cum se pot descărca diverse aplicații Red Pitaya.

Un aspect important de reținut la TRX DUO este puterea de transmisie foarte mică, de doar 2.5 mW. Această putere este suficientă pentru experimente și teste, dar pentru comunicații reale pe distanțe mari, este absolut necesar un amplificator extern. Este crucial de menționat că, la utilizarea unui amplificator extern, este necesară filtrarea benzii pentru ca emisiile să fie sigure și conforme cu reglementările.

Comparație Detaliată: SDR-TRX vs. TRX DUO

Pentru a înțelege mai bine diferențele și avantajele fiecărei platforme, iată o tabelă comparativă a caracteristicilor cheie:

De Ce Sunt SDR-urile Esențiale pentru Modurile Digitale?

Adoptarea radiourilor definite software a marcat un moment de cotitură pentru radioamatorism, în special pentru operarea modurilor digitale. Flexibilitatea și versatilitatea oferite de SDR-uri sunt incomparabile cu cele ale echipamentelor tradiționale. Iată de ce sunt atât de importante:

• Versatilitate Software: Un singur dispozitiv hardware poate fi transformat pentru a suporta o multitudine de moduri și funcții prin simpla actualizare sau schimbare a software-ului. Aceasta înseamnă că nu mai este nevoie să achiziționați echipamente noi pentru fiecare mod digital apărut.
• Performanță Îmbunătățită: Capacitatea de a procesa semnalele digital la nivel de software permite implementarea unor algoritmi avansați de filtrare, reducere a zgomotului și demodulare, rezultând o recepție mai clară și o decodare mai precisă, chiar și în condiții de semnal slab.
• Vizualizare Spectru Extinsă: Majoritatea SDR-urilor oferă o vizualizare panoramică a spectrului radio (waterfall și spectrum analyzer), permițând operatorilor să identifice rapid activitatea pe bandă, să detecteze semnale slabe și să evite interferențele. Această capacitate este crucială pentru modurile digitale, unde semnalele pot fi foarte înguste sau de scurtă durată.
• Cost-Eficiență: Prin utilizarea componentelor comerciale (COTS) și a software-ului open-source, SDR-urile pot reduce semnificativ costurile de intrare în lumea radioamatorismului, făcându-l accesibil unui public mai larg. Proiecte precum SDR-TRX demonstrează clar acest aspect.
• Experimentare și Învățare: Natura deschisă a SDR-urilor încurajează experimentarea și înțelegerea profundă a principiilor radio. Pasionații pot modifica software-ul, pot adăuga noi funcționalități sau pot chiar construi propriile lor dispozitive, așa cum este cazul cu SDR-TRX.
• Integrare Ușoară cu PC-ul: Interfața simplă cu un computer permite integrarea cu software-uri avansate de logare, control al stației și automatizare, optimizând fluxul de lucru pentru operatorii de moduri digitale.

Cum Alegi Între SDR-TRX și TRX DUO?

Decizia între SDR-TRX și TRX DUO depinde în mare măsură de obiectivele, bugetul și nivelul de cunoștințe tehnice al fiecărui radioamator. Iată câteva considerații:

• Ești un Constructor și Experimentator? Dacă îți place să construiești singur echipamente, să înțelegi în detaliu cum funcționează circuitele și să contribui la un proiect open-source, atunci SDR-TRX este alegerea ideală. Este o platformă prototip, care te invită să te implici activ în dezvoltarea sa.
• Bugetul Tău Este Prioritar? Ambele opțiuni sunt relativ economice, dar SDR-TRX este conceput pentru a fi extrem de ieftin, mai ales dacă ești dispus să îți asamblezi singur componentele. TRX DUO este o soluție gata făcută, cu un preț excelent pentru ce oferă, dar necesită o investiție inițială mai mare.
• Vrei o Soluție Gata Făcută cu Performanțe Înalte? Dacă preferi un dispozitiv cu funcționalitate completă, cu o gamă largă de frecvențe și putere de procesare integrată (fără a depinde de un PC extern pentru DSP), TRX DUO este o opțiune robustă și performantă, mai ales dacă ești familiar cu ecosistemul Red Pitaya.
• Necesiti Putere Mare de Transmisie Nativă? SDR-TRX oferă nativ aproximativ 1W, ceea ce este decent pentru modurile digitale QRP (low power). TRX DUO are o putere de transmisie foarte mică (2.5 mW) și necesită un amplificator extern, plus filtre de bandă, pentru a opera eficient.
• Ce Nivel de Implicare Software Doresc? SDR-TRX implică o implicare mai mare în dezvoltarea și configurarea software-ului pe Raspberry Pi Pico. TRX DUO, deși permite personalizare, vine cu un software mai matur și o integrare mai ușoară cu aplicațiile Red Pitaya.

Ambele dispozitive deschid porți către lumea fascinantă a modurilor digitale, democratizând accesul la tehnologie de vârf în radioamatorism. Alegerea depinde, așadar, de parcursul pe care dorești să-l urmezi în acest hobby captivant.

Întrebări Frecvente (FAQ)

Ce este un SDR și de ce este important pentru modurile digitale?

Un SDR (Software Defined Radio) este un sistem radio în care componentele fizice (mixere, filtre, modulatoare/demodulatoare) sunt implementate software. Este crucial pentru modurile digitale deoarece permite o flexibilitate enormă, procesare avansată a semnalului, vizualizare detaliată a spectrului și adaptare rapidă la noi protocoale digitale, toate prin simple actualizări de software.

Pot folosi SDR-TRX pentru SSB sau alte moduri analogice?

SDR-TRX este proiectat și optimizat special pentru modurile digitale care nu necesită amplificare liniară, cum ar fi FT8, WSPR sau CW. Deși teoretic un SDR poate fi adaptat pentru aproape orice mod, designul actual al SDR-TRX (în special amplificatorul de Clasă E) nu este ideal pentru SSB sau AM, care necesită o liniaritate superioară.

TRX DUO este un înlocuitor direct pentru Red Pitaya?

TRX DUO este un dispozitiv "compatibil Red Pitaya", oferind funcționalități și specificații similare la un preț mult mai mic. Poate rula multe dintre aplicațiile și software-ul destinate Red Pitaya, dar este important să verifici compatibilitatea exactă pentru aplicațiile specifice pe care intenționezi să le folosești.

Ce putere de antenă pot aștepta de la aceste dispozitive?

SDR-TRX are o putere de ieșire de aproximativ 1 watt pe banda de 20 de metri, suficientă pentru comunicații QRP în moduri digitale. TRX DUO are o putere de transmisie foarte mică, de 2.5 mW, necesitând un amplificator de putere extern pentru a fi eficient în comunicații la distanță. Rețineți că utilizarea unui amplificator extern cu TRX DUO impune necesitatea unor filtre de bandă pentru a asigura emisiuni curate și legale.

Cât de dificil este să construiești un SDR-TRX?

Construirea unui SDR-TRX necesită cunoștințe medii spre avansate de electronică, inclusiv lipirea componentelor SMD (Surface Mount Device). Deși proiectul este deschis și bine documentat, nu este un proiect pentru începători absoluți în electronică. Este ideal pentru cei care au deja experiență cu proiecte DIY în radioamatorism.

TRX DUO poate funcționa independent, fără un PC?

Da, TRX DUO are un procesor ARM Cortex A9 și un FPGA integrate, permițându-i să ruleze software de decodare și să funcționeze independent de un PC pentru anumite aplicații. Acest lucru îl diferențiază de SDR-TRX, care se bazează pe un PC pentru DSP și interfața utilizatorului.

Concluzie

SDR-TRX și TRX DUO reprezintă două direcții fascinante în evoluția echipamentelor de radioamatorism, fiecare cu propriile sale puncte forte și public țintă. SDR-TRX, cu abordarea sa de prototip accesibil și deschis, este o invitație la experimentare și învățare, ideal pentru pasionații de electronică și cei cu un buget redus. Pe de altă parte, TRX DUO oferă o soluție performantă, gata de utilizare, cu capabilități de procesare integrate, la un preț semnificativ mai mic decât competitorii săi direcți. Indiferent de alegere, ambele platforme demonstrează puterea tehnologiei SDR de a transforma și democratiza accesul la comunicatiile digitale, deschizând noi posibilități pentru toți radioamatorii din lume. Viitorul radioamatorismului digital este luminos și accesibil, mulțumită unor astfel de inovații.
