Ghid Complet: Transceivere SSB QRP pentru Tine

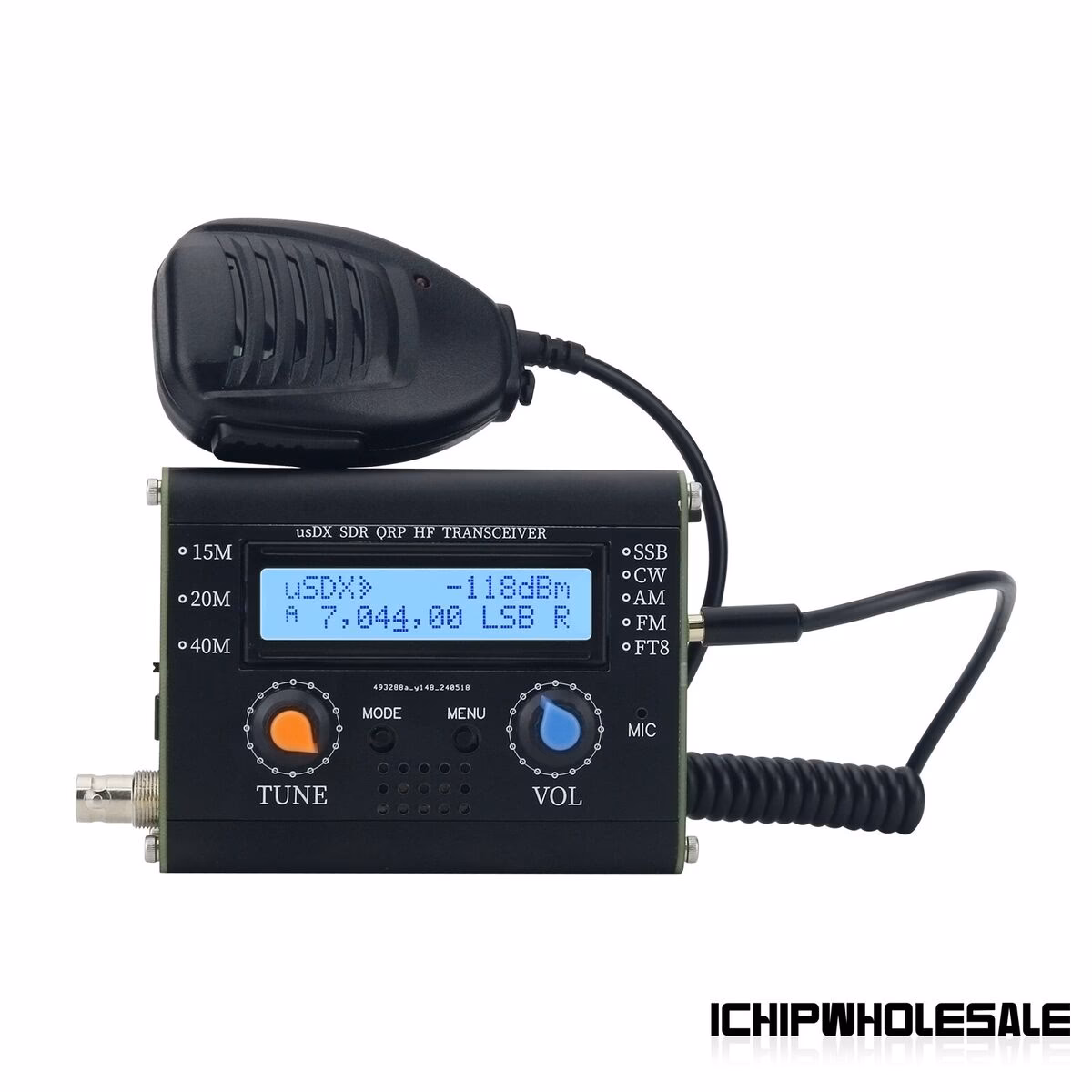

În lumea fascinantă a radioamatorismului, conceptul de QRP (Quad-Resistor-Power, sau putere redusă) reprezintă o provocare incitantă și o modalitate de a maximiza eficiența și abilitățile. Operarea QRP înseamnă a comunica utilizând o putere de emisie limitată, de obicei 5 wați sau mai puțin. Această abordare nu doar că economisește energie, dar te forțează să fii mai creativ cu antenele, propagarea și tehnicile de operare. Iar când vine vorba de modul de emisie, SSB (Single Side Band) este adesea alegerea preferată pentru QRP, datorită eficienței sale spectrale și a capacității de a transmite vocea pe distanțe lungi cu o putere minimă. Dar care este cel mai bun transceiver SSB QRP, mai ales dacă vrei să-l construiești chiar tu?

Alegerea unui transceiver QRP poate fi o sarcină complexă, având în vedere varietatea de design-uri disponibile, de la cele comerciale, la cele construite acasă (homebrew) sau kituri. Pentru mulți radioamatori, satisfacția de a construi propriul echipament este la fel de mare ca și cea de a stabili o legătură îndepărtată. Acest articol își propune să exploreze câteva dintre cele mai notabile transceivere SSB QRP homebrew și kituri, oferind o perspectivă asupra caracteristicilor, provocărilor și performanțelor lor.

Diversitatea Design-urilor de Transceivere SSB QRP

Lumea transceiverelor QRP homebrew este incredibil de bogată, reflectând ingeniozitatea și creativitatea radioamatorilor din întreaga lume. Fiecare design vine cu propriile sale avantaje și inovații, adresându-se unor nevoi specifice, de la portabilitate extremă la simplitate constructivă sau la o anumită caracteristică tehnică.

Design-uri Compacte și Portabile

Unul dintre cele mai căutate atribute pentru un transceiver QRP este portabilitatea. DK7IH (Peter Rachow) este un nume proeminent în acest domeniu, cu multiple design-uri care se concentrează pe dimensiuni reduse și operare în teren. De exemplu, „A compact handheld QRP SSB transceiver for 14 MHz” și „QRP Transceiver for the 20-Meter-Band (SSB)” sunt exemple de riguri gândite pentru portabilitate maximă, oferind 5 wați PEP (Peak Envelope Power) și utilizând un VFO DDS (Direct Digital Synthesizer) pentru stabilitate. Ulterior, Peter a continuat să inoveze cu „The „Micro20 III“ – A Simplified Pocket Size SSB Transceiver for 14 MHz” și chiar „The Micro QRP Transceiver – A pocketful of radio in SMT”, demonstrând cât de mic poate fi un transceiver SSB complet funcțional, ajungând până la implementarea componentelor SMT (Surface Mount Technology) pentru a economisi spațiu. Aceste design-uri sunt ideale pentru expediții SOTA (Summits On The Air) sau pentru operare rapidă în aer liber.

Simplitate și Performanță Accesibilă

Nu toate design-urile se concentrează pe miniaturizare extremă. Unii constructori pun accentul pe simplitate și pe utilizarea componentelor ușor de găsit, fără a compromite performanța. W7ZOI, în seria sa de articole „A QRP SSB/CW Tranceiver for 14MHz”, subliniază că „circuitele exotice și componentele greu de găsit nu sunt necesare dacă vrei să construiești o performanță excelentă într-un transceiver SSB/CW home-brew: un design atent este cheia”. Această filozofie se traduce prin riguri robuste, cu puteri de 1 sau 10 wați, care pot fi realizate de către un public larg de radioamatori. De asemenea, „A “lean design” SSB-Transceiver for 14 MHz” de DK7IH este un exemplu de design minimalist, concentrat pe stabilitatea unui VFO analogic, o provocare în sine pentru mulți constructori. SP5DDJ, cu al său „Taurus SSB transceiver”, a răspuns cererii pentru un transceiver SSB QRP simplu și duplicabil, cu costuri reduse.

Inovații Specifice și Curiozități

Pe lângă abordările generale, există și design-uri care introduc caracteristici unice sau explorează concepte interesante. YO3DAC/VA3IUL a explorat arhitectura „Dual-Watch” în transceiverul său de 20m SSB, un compromis practic care oferă o capacitate limitată de recepție duală, fără complexitatea și costurile asociate cu un al doilea lanț IF complet. JF1OZL a construit un transceiver de 14MHz SSB cu o putere extrem de mică, de doar 10mW, demonstrând că legăturile pe distanțe scurte pot fi realizate chiar și cu o putere minusculă. OZ2CPU a realizat un transceiver de 20m SSB cu o putere de ieșire de doar 4mW, reutilizând un amplificator RF de intrare și ca filtru. Aceste exemple subliniază diversitatea și inovația continuă în comunitatea QRP.

Transceiverul SSB 6.1: O Analiză Detaliată a Unui Kit Popular

Unul dintre cele mai discutate și construite kituri de transceiver QRP în ultima vreme este SSB 6.1. Acesta a devenit un proiect popular, în special în timpul perioadelor de izolare, oferind o oportunitate excelentă de a îmbina provocările mecanice cu cele electronice. Kitul SSB 6.1, disponibil de la diverși furnizori, oferă toate componentele necesare, de la SMD-uri la bobine, dar cu o notă importantă: VFO-ul (oscilatorul controlat în tensiune) nu este inclus și trebuie achiziționat sau construit separat.

Arhitectura și Funcționarea SSB 6.1

SSB 6.1 operează pe principiul superheterodinei cu dublă conversie, o arhitectură robustă și eficientă, utilizată pe scară largă în transceivere. Acest principiu implică conversia semnalului de intrare de două ori la frecvențe intermediare (IF) diferite, pentru a obține o selectivitate și o sensibilitate superioare. Kitul este proiectat să acopere benzi multiple (3.5, 7, 10, 14, 21, 28 MHz) și suportă modurile SSB (LSB & USB), AM (doar recepție) și CW. Puterea de ieșire, dacă este conectat la un amplificator de putere extern, poate ajunge la 45 de wați, dar pentru operare QRP, puterea internă este mult mai mică.

Modul de recepție: Semnalul de la antenă intră prin conectorul RX, trece printr-o serie de filtre trece-bandă (controlate de diode și optocuploare pentru selecția benzii) și ajunge la un preamplificator cu un MosFet cu două porți (M1). Acest tip de MosFet este frecvent utilizat pentru controlul automat al câștigului (AGC). După amplificare, semnalul este trimis la primul mixer echilibrat (IC1), apoi la prima treaptă IF. Semnalul IF este amplificat de un al doilea MosFet (M2) și filtrat, trecând apoi printr-un filtru cu cuarț (JT1-JT5) cu o frecvență centrală de 8 MHz. Acest filtru, esențial pentru selectivitate, este controlabil în lățimea de bandă prin varicap-uri. După o nouă amplificare (M4), semnalul filtrat ajunge la un al doilea mixer echilibrat (IC3), unde este mixat cu un semnal de la generatorul IF (BFO - Beat Frequency Oscillator), care este, de asemenea, ajustabil pentru a schimba frecvența în funcție de modul de recepție (USB/LSB). Semnalul final de joasă frecvență este apoi trimis la controlul de volum și la amplificatorul audio TDA2003. Un aspect notat de constructori este că implementarea AGC-ului poate fi problematică la volume mici, necesitând o îmbunătățire.

Modul de emisie: Activarea se face prin butonul PTT. Semnalul de la microfon ajunge la un preamplificator (Q3), apoi la mixerul echilibrat IC3, unde este selectată banda laterală dorită. Semnalul trece din nou prin filtrul cu cuarț pentru a suprima frecvențele nedorite și este injectat într-o treaptă de amplificare cu MosFet (M3). O a doua conversie de frecvență are loc în mixerul TX (IC2), unde semnalul este mixat cu frecvența VFO pentru banda dorită. După filtrarea în filtrul trece-bandă corespunzător, semnalul este trimis la conectorul TX și, eventual, la un amplificator de putere extern.

Provocarea VFO-ului: DDS1 vs. DDS2

Așa cum am menționat, VFO-ul este o componentă crucială și, în cazul SSB 6.1, o sursă de provocări. Kitul nu include un VFO, lăsând constructorului libertatea de a alege sau de a construi unul. Mulți optează pentru module DDS gata făcute, bazate pe sintetizatorul AD9850 CMOS. Există două tipuri comune: DDS1 și DDS2.

Ce este DDS? Direct Digital Synthesis este o metodă de generare de unde arbitrare dintr-o singură referință de ceas stabilă. Un DDS tipic constă dintr-o referință de frecvență (oscilator cu cristal), un oscilator controlat numeric (NCO) și un convertor digital-analogic (DAC). DDS oferă o precizie și o stabilitate a frecvenței remarcabile, esențiale pentru SSB.

DDS1: Acest modul suportă ajustarea continuă a frecvenței de la 0 la 55 MHz cu un pas de 1 Hz. Se alimentează la 8-9V. O problemă semnalată de utilizatori este că semnalul de ieșire al DDS1, mai ales la frecvențe înalte (21 MHz, 29 MHz), poate conține o cantitate semnificativă de armonici, ceea ce afectează calitatea semnalului RX al SSB 6.1. De asemenea, tensiunea de alimentare stabilizată la 5 volți pentru tranzistorul de ieșire al VFO-ului limitează nivelul maxim al frecvenței VFO, având un impact asupra mixerelor echilibrate ale transceiverului.

DDS2: Spre deosebire de DDS1, DDS2 utilizează o tensiune de alimentare de 12-13.8V pentru tranzistorul de ieșire, ceea ce permite o frecvență VFO considerabil mai mare. Aceasta poate fi un avantaj pentru mixerele transceiverului. Constructorii care utilizează DDS2 pot avea mai puține probleme legate de integrarea VFO-ului, deoarece multe aspecte sunt deja optimizate.

Indiferent de alegere, testarea VFO-ului cu un osciloscop pentru a evalua semnalul de ieșire și nivelul armonicilor este un pas critic. Adesea, este necesară o filtrare suplimentară pentru a îmbunătăți puritatea semnalului.

Sfaturi pentru Construcția SSB 6.1

Construirea SSB 6.1 este un proiect complex, dar extrem de satisfăcător. Iată câteva sfaturi esențiale, extrase din experiențele constructorilor:

• Lipirea SMD-urilor: Componentele SMD sunt mici și necesită o precizie considerabilă la lipire. O lupă bună și un fier de lipit cu vârf fin sunt indispensabile. O verificare riguroasă după fiecare componentă lipită poate preveni erorile costisitoare.
• Bobinarea Bobinelor: Acesta este un aspect care necesită răbdare și precizie. Instrucțiunile pot fi uneori vagi, iar consultarea altor resurse (cum ar fi ghidurile YT2FSG menționate în textul sursă) este foarte utilă pentru a asigura bobinarea corectă.
• Alinierea Filtrelor: Un NanoVNA (Vector Network Analyzer) este un instrument extrem de util pentru alinierea filtrelor trece-bandă și a filtrului cu cuarț. Acesta permite vizualizarea răspunsului în frecvență și ajustarea componentelor pentru a obține performanța optimă. De asemenea, NanoVNA este crucial pentru determinarea frecvenței exacte a filtrului cu cuarț, informație necesară pentru configurarea VFO-ului.
• Verificări Riguroase: „Un control strict la fiecare pas este cu adevărat necesar pentru a evita dezamăgirile ulterioare.” Această afirmație nu poate fi subliniată suficient. Verificarea continuității, a lipiturilor și a valorilor componentelor după fiecare etapă de asamblare va economisi timp și frustrare pe termen lung.
• Construcția Bazei pentru VFO și Controale: Deoarece VFO-ul și alte elemente de control (tastatura numerică, potențiometrele) nu sunt integrate pe placa principală, este necesară construirea unei baze sau a unei carcase adecvate pentru a le monta. Materialul PCB dublu-față poate fi o soluție excelentă, oferind atât stabilitate mecanică, cât și o bună împământare.

Factori Cruciali în Alegerea și Construcția unui Transceiver QRP SSB

Dincolo de specificul fiecărui design, există anumite considerente generale care ar trebui să ghideze alegerea și eforturile de construcție ale oricărui transceiver QRP SSB:

• Stabilitatea VFO-ului: O frecvență stabilă este absolut critică pentru comunicațiile SSB. Orice derivație va face semnalul de neînțeles. Fie că alegi un VFO analogic bine proiectat sau un DDS, asigură-te că este stabil termic și la variațiile de tensiune.
• Puterea de Ieșire: Deși QRP înseamnă putere redusă, chiar și câțiva wați pot face o diferență semnificativă. Definește-ți scopul: vrei un QRPp (miliwați) pentru provocări extreme, sau un QRP (până la 5W) pentru legături mai consistente?
• Benzile de Operare: Majoritatea transceiverelor QRP homebrew se concentrează pe o singură bandă (ex: 20m/14MHz), care este excelentă pentru DX (long distance communication) cu putere redusă. Dacă dorești un transceiver multi-bandă, complexitatea proiectului crește exponențial.
• Complexitatea Construcției: Ești începător sau ai experiență în electronică? Design-urile cu multe componente SMD sau circuite complexe pot fi descurajante la început. Începe cu un proiect mai simplu și progresează treptat.
• Echipamente de Testare: Un osciloscop, un multimetru și, ideal, un NanoVNA, sunt instrumente neprețuite pentru depanare și aliniere. Investiția în instrumente bune va economisi timp și frustrare.

Tabel Comparativ: Transceivere SSB QRP Notabile

Iată o scurtă comparație a unora dintre transceiverele QRP SSB menționate, bazată pe informațiile disponibile:

Întrebări Frecvente (FAQ) despre Transceivere SSB QRP

Ce înseamnă QRP în radioamatorism?

QRP este un acronim din codul Q, însemnând „reduceți puterea” sau „am redus puterea”. În radioamatorism, se referă la operarea cu putere redusă, de obicei 5 wați de putere de ieșire sau mai puțin pentru CW (telegrafie) și SSB (voce). Este o provocare personală de a realiza legături radio la distanță cu o putere minimă, bazându-se pe eficiența antenei, propagare și abilitățile operatorului.

De ce aș construi un transceiver SSB în loc să cumpăr unul?

Construirea propriului transceiver oferă o satisfacție imensă și o înțelegere profundă a principiilor electronice și radio. Este o modalitate excelentă de a învăța, de a depana și de a personaliza echipamentul. În plus, multe design-uri homebrew sunt mai accesibile financiar decât echivalentele comerciale și permit experimentarea cu concepte noi. Este o demonstrație a abilităților tale tehnice și o sursă de mândrie personală.

Care sunt cele mai mari provocări în construirea unui transceiver QRP SSB?

Cele mai comune provocări includ: lipirea componentelor SMD (Surface Mount Devices), care necesită precizie și unelte adecvate; bobinarea manuală a bobinelor și transformatoarelor RF, unde precizia numărului de spire și a direcției este crucială; și, mai ales, asigurarea stabilității și purității semnalului VFO (Oscilatorul Controlat în Tensiune) sau DDS (Direct Digital Synthesizer), deoarece orice zgomot sau derivație de frecvență va degrada semnificativ performanța SSB. Alinierea filtrelor și depanarea sunt, de asemenea, etape critice.

Ce este un VFO DDS și de ce este important?

Un VFO (Variable Frequency Oscillator) este componenta care generează frecvența de emisie și recepție. Un VFO bazat pe DDS (Direct Digital Synthesis) este un tip modern de oscilator care generează frecvențe cu o precizie și stabilitate excepționale, controlate digital. Importanța sa în transceiverele SSB constă în capacitatea de a menține o frecvență exactă și stabilă, minimizând derivația și permițând o comunicare clară. Cu toate acestea, unele module DDS pot genera armonici nedorite care necesită filtrare suplimentară.

Ce echipamente de testare sunt esențiale pentru a construi un transceiver?

Pentru a construi și alinia un transceiver, vei avea nevoie de cel puțin un multimetru (pentru tensiuni și rezistențe), un osciloscop (pentru a vizualiza formele de undă și a depana circuitele RF și audio), și un analizor de rețea vectorial (precum un NanoVNA) pentru alinierea filtrelor, măsurarea SWR-ului antenei și testarea componentelor RF. Un contor de frecvență este, de asemenea, foarte util pentru verificarea preciziei VFO-ului.

Pot folosi un transceiver QRP pentru comunicații la distanță?

Absolut! De fapt, operarea QRP este adesea asociată cu provocarea de a realiza legături la distanță (DX) cu putere minimă. Succesul depinde de o antenă bine optimizată, înțelegerea propagării radio, condițiile atmosferice și abilitățile de operare. Mulți radioamatori QRP reușesc să stabilească legături intercontinentale, demonstrând că nu este întotdeauna nevoie de putere mare pentru a comunica eficient.

Concluzie

Indiferent dacă ești un constructor experimentat sau un novice curios, lumea transceiverelor SSB QRP oferă o mulțime de oportunități de învățare și de satisfacție personală. De la design-uri minimalistice și compacte, până la kituri complexe care îți testează abilitățile la lipirea SMD-urilor și la alinierea circuitelor, există un proiect pentru fiecare. Cheia succesului constă în răbdare, atenție la detalii și o dorință continuă de a învăța. Alegerea „celui mai bun” transceiver QRP depinde în cele din urmă de nevoile și preferințele tale, dar bucuria de a realiza o legătură cu un echipament construit de tine este o experiență de neuitat. Spor la construcție și legături excelente!
