Adaptorul de Tub: Claritate în Spații Strânse

În lumea complexă a sistemelor hidraulice și pneumatice, unde fiecare milimetru contează, iar fiabilitatea este primordială, provocările legate de spațiul limitat sunt o constantă. Fie că vorbim despre utilaje grele, aeronave sau linii de producție sofisticate, accesul pentru mentenanță sau înlocuirea componentelor poate fi un coșmar logistic. Aici intervine un erou adesea subestimat, dar absolut esențial: adaptorul de tub. Conceput pentru a rezolva problema critică a spațiilor înguste, acest component inteligent permite o deconectare rapidă și eficientă, fără a necesita spațiu suplimentar pentru manevră. Dar ce anume îl face atât de special și de ce este considerat o piesă de bază în atâtea industrii? Să explorăm în detaliu.

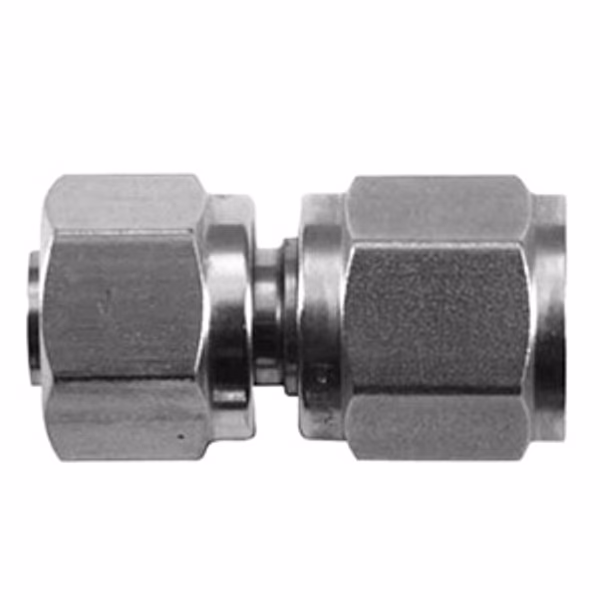

Ce Este, De Fapt, un Adaptor de Tub?

Un adaptor de tub este un tip de fiting specializat, proiectat cu o caracteristică definitorie: se așează perfect, la nivel, pe suprafața plană a fitingului corespondent. Această potrivire precisă este cheia funcționalității sale unice. Spre deosebire de fitingurile tradiționale care necesită un anumit spațiu axial pentru a fi deșurubate sau scoase, adaptorul de tub permite glisarea laterală a tubulaturii din oțel și a fitingului, facilitând deconectarea chiar și în cele mai aglomerate și inaccesibile spații. Această capacitate excepțională i-a adus și denumirea de fitinguri cu zero-clearance (zero-distanță). Imaginați-vă că aveți de lucrat într-un compartiment motor al unui avion sau într-un spațiu tehnic extrem de compact al unei mașini industriale; adaptorul de tub transformă o sarcină aproape imposibilă într-o operațiune realizabilă și rapidă.

Pe lângă funcționalitatea sa de economisire a spațiului, aceste adaptoare sunt cunoscute și sub numele de fitinguri JIC (Joint Industrial Council). Această denumire subliniază conformitatea lor cu un standard industrial recunoscut la nivel global. Un aspect crucial al fitingurilor JIC este capacitatea lor de a asigura o etanșare extrem de strânsă și fiabilă pe tubulaturi care sunt evazate la un unghi precis de 37°. Acest unghi specific nu este întâmplător; el este fundamental pentru crearea unei etanșări metal-pe-metal, care rezistă presiunilor înalte, vibrațiilor și fluctuațiilor de temperatură, caracteristici esențiale în medii operaționale solicitante.

Avantajul „Zero-Clearance”: O Necesitate, Nu un Lux

Conceptul de zero-clearance este mai mult decât o simplă specificație tehnică; este o necesitate vitală în nenumărate aplicații. În industrii precum cea aeronautică, minieră, agricolă sau în producția de mașini-unelte, spațiul disponibil pentru componentele hidraulice și pneumatice este adesea extrem de limitat. Aici, adaptoarele de tub își demonstrează valoarea inestimabilă. Ele elimină necesitatea de a crea spații suplimentare pentru montare sau demontare, permițând inginerilor și tehnicienilor să lucreze cu o eficiență sporită. Această caracteristică reduce semnificativ timpul de nefuncționare al echipamentelor (down-time), costurile de mentenanță și, implicit, crește productivitatea generală. Gândiți-vă la o defecțiune la un utilaj de construcții pe un șantier izolat; capacitatea de a schimba rapid o componentă hidraulică, fără a demonta alte ansambluri complexe, poate face diferența între ore întregi sau doar câteva minute de întrerupere.

Fitingurile JIC: Standardul de Aur pentru Etanșare

Denumirea JIC provine de la Joint Industrial Council, un organism american care a stabilit standarde pentru industria hidraulică și pneumatică în anii '40. Obiectivul a fost crearea unor fitinguri interschimbabile și fiabile, care să simplifice proiectarea și mentenanța sistemelor. Standardul JIC de 37° s-a impus rapid datorită simplității și eficienței sale. Secretul etanșării superioare a fitingurilor JIC constă în designul lor conic, la un unghi precis de 37 de grade. Atunci când fitingul este strâns, conul său se potrivește perfect cu suprafața evazată, tot la 37°, a tubului, formând o etanșare metal-pe-metal. Această etanșare nu se bazează pe garnituri sau inele O pentru a preveni scurgerile, ci pe contactul direct și precis dintre cele două suprafețe metalice. Acest lucru le conferă o rezistență excepțională la presiuni înalte, vibrații și variații de temperatură, făcându-le ideale pentru aplicații critice unde scurgerile nu sunt o opțiune. Fitingurile JIC sunt, de asemenea, renumite pentru fiabilitatea lor excepțională și pentru faptul că pot fi demontate și remontate de mai multe ori fără a-și pierde integritatea etanșării, un avantaj major în operațiunile de mentenanță repetate.

Beneficiile Cheie ale Utilizării Adaptoarelor de Tub JIC

• Etanșare Superioară și Fiabilitate: Designul cu flanșă la 37° asigură o etanșare robustă, rezistentă la scurgeri, chiar și sub presiuni și vibrații intense.
• Rezistență la Vibrații și Șocuri: Etanșarea metal-pe-metal oferă o stabilitate mecanică excelentă, esențială în medii dinamice.
• Ușurința în Instalare și Mentenanță: Deși necesită evazarea tubului, instalarea este relativ simplă, iar designul zero-clearance facilitează deconectarea și reconectarea rapidă.
• Reutilizabilitate: Fitingurile JIC pot fi demontate și reasamblate de mai multe ori fără a compromite integritatea etanșării, reducând costurile pe termen lung.
• Durabilitate în Medii Solicitante: Fabricate adesea din oțel carbon sau oțel inoxidabil, sunt rezistente la coroziune și la uzură.
• Reducerea Timpilor Morți: Datorită ușurinței de instalare și a fiabilității, contribuie la minimizarea întreruperilor operaționale.

Aplicații Vaste: Unde Găsim Adaptoarele JIC?

Versatilitatea adaptoarelor de tub JIC le face indispensabile într-o gamă largă de industrii. Ele sunt coloana vertebrală a multor sisteme hidraulice și pneumatice, asigurând transferul eficient și sigur al fluidelor sub presiune.

• Industria Hidraulică și Pneumatică: De la echipamente grele de construcții (excavatoare, buldozere) și mașini agricole (tractoare, combine) până la sisteme industriale complexe și prese hidraulice.
• Industria Auto și Transporturi: Utilizate în sistemele de frânare, direcție asistată, linii de combustibil și transmisii ale vehiculelor comerciale și de teren.
• Industria Aerospațială și Aviație: Critice pentru liniile hidraulice și de combustibil ale aeronavelor, unde fiabilitatea și rezistența la vibrații sunt de o importanță capitală.
• Industria Navală: În sistemele hidraulice ale navelor, submarinelor și platformelor offshore, unde mediul marin este extrem de coroziv.
• Mașini-Unelte și Automatizări: În sistemele de lubrifiere și răcire ale echipamentelor de prelucrare, roboților industriali și liniilor de asamblare automate.
• Echipamente Industriale Generale: În orice sistem care necesită transportul de fluide sub presiune, de la sisteme de răcire la cele de filtrare.

Ghid de Instalare și Mentenanță pentru O Durată Lungă de Viață

Deși adaptoarele JIC sunt robuste, o instalare corectă și o mentenanță regulată sunt esențiale pentru a le maximiza durata de viață și performanța.

1. Evazarea (Flaring) Corectă: Acesta este pasul cel mai critic. Tubul trebuie evazat la exact 37° cu un instrument de evazare de precizie. O evazare incorectă (prea mică, prea mare, fisurată) va duce la scurgeri.
2. Curățenie: Asigurați-vă că atât fitingul, cât și tubul evazat sunt perfect curate, fără praf, murdărie sau resturi metalice, care ar putea compromite etanșarea.
3. Aliniere: Aliniați corect tubul cu fitingul înainte de a începe strângerea. Forțarea poate deteriora filetul sau suprafața de etanșare.
4. Cuplul de Strângere: Nu supra-strângeți! Strângerea excesivă poate deforma suprafața de etanșare sau poate deteriora filetul. Consultați specificațiile producătorului pentru cuplul de strângere recomandat. O etanșare metal-pe-metal nu necesită o forță herculeană pentru a fi eficientă.
5. Inspecții Periodice: Verificați regulat fitingurile pentru semne de uzură, coroziune, fisuri sau scurgeri. Fiți atenți la orice decolorare sau depuneri în jurul conexiunii.
6. Înlocuirea Componentelor Deteriorate: Dacă observați orice semn de deteriorare a suprafeței de etanșare sau a filetului, înlocuiți imediat fitingul. Nu încercați să „reparați” o etanșare defectă prin strângere excesivă.

Adaptoare JIC vs. Alte Tipuri de Fitinguri: O Analiză Comparativă

Pentru a înțelege pe deplin valoarea adaptoarelor de tub JIC, este util să le comparăm cu alte tipuri comune de fitinguri utilizate în industrie. Fiecare are avantaje și dezavantaje specifice, fiind potrivit pentru anumite aplicații.

Fitinguri NPT (National Pipe Taper)

Fitingurile NPT sunt printre cele mai răspândite, utilizate în principal pentru sisteme de apă, gaz sau aer comprimat. Etanșarea se realizează prin înfiletarea conică a filetului, care creează o presiune și o interblocare. Adesea necesită etanșanți (bandă de teflon sau pastă). Dezavantajul major este că nu sunt ideale pentru aplicații cu vibrații puternice sau unde se dorește o demontare și remontare frecventă, deoarece etanșantul se poate deteriora, iar filetul conic poate fi mai predispus la scurgeri pe termen lung comparativ cu etanșarea metal-pe-metal a JIC.

Fitinguri ORB (O-Ring Boss)

Fitingurile ORB utilizează un inel O (O-ring) pentru a asigura etanșarea, care este comprimat între fiting și o suprafață plană. Sunt excelente pentru presiuni înalte și oferă o etanșare foarte sigură, mai bună decât NPT în multe cazuri. Sunt reutilizabile, dar inelul O în sine poate fi sensibil la temperaturi extreme, anumite fluide chimice sau deteriorări mecanice. Spre deosebire de JIC, etanșarea depinde de integritatea materialului elastic al inelului O.

Fitinguri de Compresie

Fitingurile de compresie sunt populare pentru ușurința lor de instalare, nefiind necesară evazarea tubului. Etanșarea se realizează prin compresia unui inel (ferulă) pe suprafața tubului, creând o presiune mecanică. Sunt adesea folosite pentru linii de instrumentație sau aplicații cu presiuni mai scăzute. Un dezavantaj este că, odată ce inelul este comprimat, nu mai este reutilizabil pe același segment de tub, iar etanșarea poate fi mai puțin rezistentă la vibrații intense decât cea a JIC.

Tabelul de mai jos sumarizează principalele diferențe:

Cum Alegi Adaptorul de Tub Potrivit?

Alegerea adaptorului de tub corect este crucială pentru performanța și siguranța sistemului. Iată câțiva factori de luat în considerare:

• Material: Alegeți materialul în funcție de fluidul transportat, presiune și mediu. Oțelul carbon este comun pentru aplicații hidraulice generale. Oțelul inoxidabil este preferat pentru rezistența la coroziune și temperaturi extreme. Alama este potrivită pentru aplicații cu presiune mai scăzută și fluide necorozive.
• Dimensiune: Asigurați-vă că diametrul exterior al tubului (OD) și dimensiunea filetului fitingului corespund. Dimensiunile JIC sunt standardizate, dar verificarea este esențială.
• Presiunea de Lucru: Fitingul trebuie să fie capabil să suporte presiunea maximă de operare a sistemului, cu o marjă de siguranță.
• Compatibilitatea Fluidului: Materialul fitingului și al oricăror garnituri (dacă există) trebuie să fie compatibil cu fluidul (ulei hidraulic, combustibil, apă etc.) pentru a preveni coroziunea sau degradarea.

Întrebări Frecvente (FAQ)

Sunt adaptoarele JIC interschimbabile cu fitingurile AN (Army-Navy)?

Da, în mare parte. Fitingurile AN (care urmează standardele militare americane) au, de asemenea, o flanșă de 37° și sunt adesea interschimbabile cu JIC. Diferențele sunt minore, AN având toleranțe de fabricație mai stricte și un control al calității mai riguros, fiind folosite în aplicații critice precum aviația militară.

De ce este importantă etanșarea la 37°?

Unghiul de 37° este un compromis optim între ușurința de asamblare și capacitatea de a crea o etanșare metal-pe-metal sigură și rezistentă la presiune și vibrații. Un unghi mai mic ar putea fi mai dificil de etanșat, iar unul mai mare ar putea fi mai puțin rezistent la forțele de separare.

Pot fi reutilizate adaptoarele de tub?

Da, unul dintre marile avantaje ale fitingurilor JIC este reutilizabilitatea lor. Atâta timp cât suprafețele de etanșare nu sunt deteriorate (zgârieturi, deformări) și filetul este intact, ele pot fi demontate și remontate de mai multe ori fără a-și pierde eficacitatea etanșării.

Care sunt semnele unei etanșări proaste la un fiting JIC?

Cel mai evident semn este o scurgere vizibilă de fluid în jurul conexiunii. Alte semne pot include acumulări de murdărie sau praf pe fiting (datorită atracției cauzate de o mică scurgere), zgomote neobișnuite în sistemul hidraulic sau, în cazul sistemelor de înaltă presiune, o pierdere de presiune inexplicabilă.

Ce unelte sunt necesare pentru instalarea lor?

Pentru instalarea fitingurilor JIC, sunt necesare unelte de bază precum chei fixe sau reglabile pentru strângere. Cel mai important instrument este un kit de evazare (flaring tool) de înaltă calitate, capabil să creeze cu precizie o flanșă de 37° pe tubul de oțel.

Concluzie

Adaptorul de tub, în special sub forma fitingului JIC cu etanșare la 37°, este o componentă inginerească remarcabilă, care rezolvă o problemă fundamentală în designul și mentenanța sistemelor de fluide sub presiune. Capacitatea sa de zero-clearance transformă operațiunile în spații înguste, iar etanșarea metal-pe-metal asigură o fiabilitate și o durabilitate de neegalat. În fața complexității crescânde a mașinilor și echipamentelor moderne, rolul său devine tot mai critic, consolidându-i statutul de pilon al eficienței și siguranței industriale. Înțelegerea profundă a funcționalității și a beneficiilor acestor adaptoare este esențială pentru orice profesionist care lucrează cu sisteme hidraulice și pneumatice, asigurând performanța optimă și o durată lungă de viață a echipamentelor.
